永磁同步电机SVPWM弱磁控制仿真simulink模型。 邮箱发送。 前馈弱磁法。 仅供学习。

在电机控制领域，永磁同步电机（PMSM）因其高效、节能等优点被广泛应用。而弱磁控制技术则是拓展PMSM高速运行范围的关键手段。今天咱就来聊聊基于前馈弱磁法的PMSM SVPWM弱磁控制仿真Simulink模型，这模型仅供学习交流哈，要是想商用啥的，还得自己再琢磨琢磨。

为啥要用弱磁控制

PMSM在基速以下运行时，通过合理控制电流就能实现较好的性能。但当转速升高到一定程度，由于电机反电动势随转速线性增加，逆变器所能输出的电压极限限制了电机继续升速。这时候弱磁控制就派上用场啦，它通过控制定子电流产生的磁场，去削弱永磁体产生的磁场，从而降低反电动势，让电机能在更高转速下运行。

前馈弱磁法原理

前馈弱磁法的核心思路是根据电机转速和给定转矩，预先计算出所需的弱磁电流分量。一般来说，弱磁电流分量$i{d}$与转速$\omega$和转矩$T{e}$有关。比如简单点的关系可以写成：$i{d} = k{1}\omega + k{2}T{e}$，这里$k{1}$和$k{2}$是根据电机参数确定的系数。实际应用中，会根据电机的数学模型和运行特性去更精准地确定这个关系。

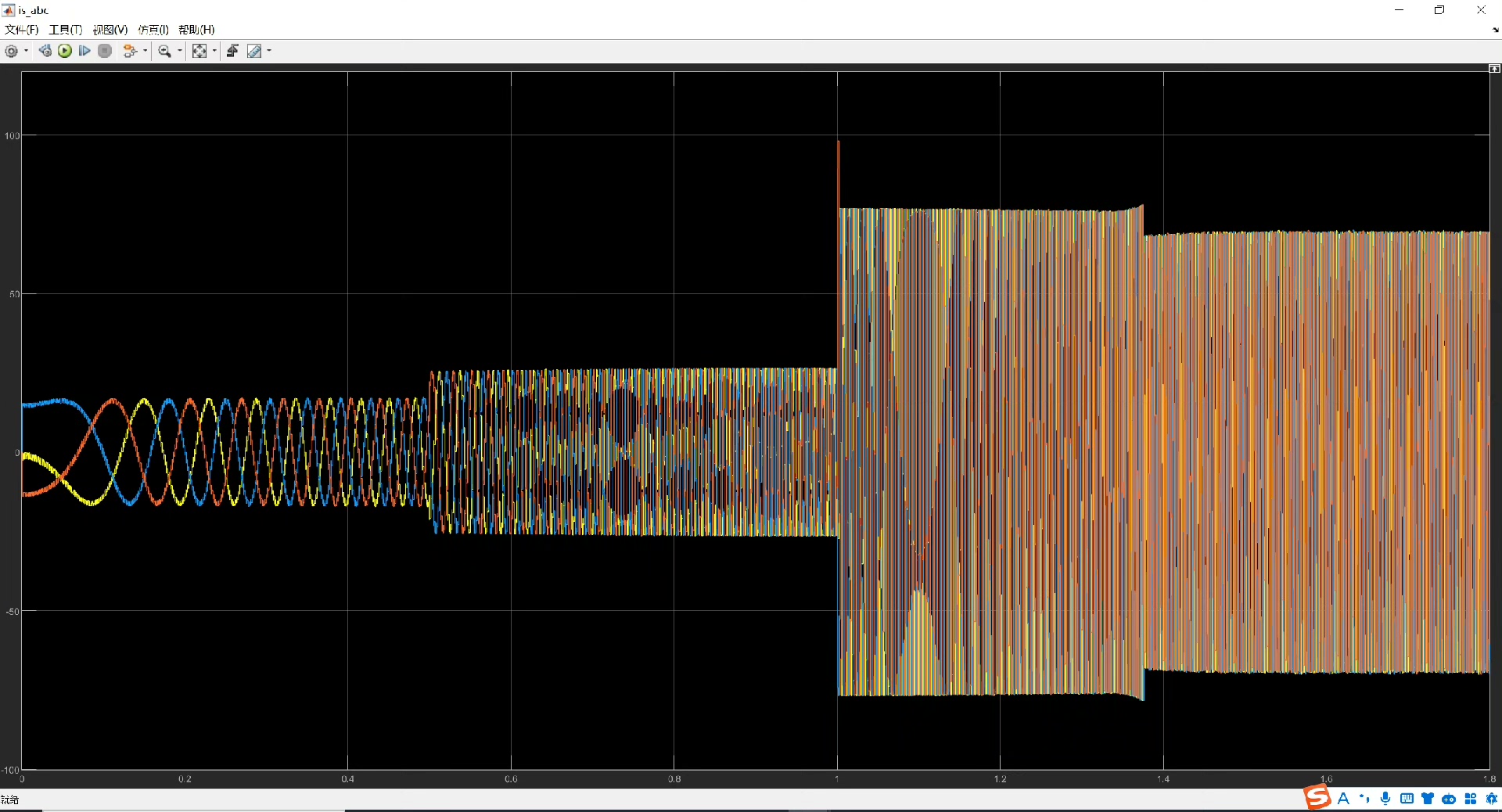

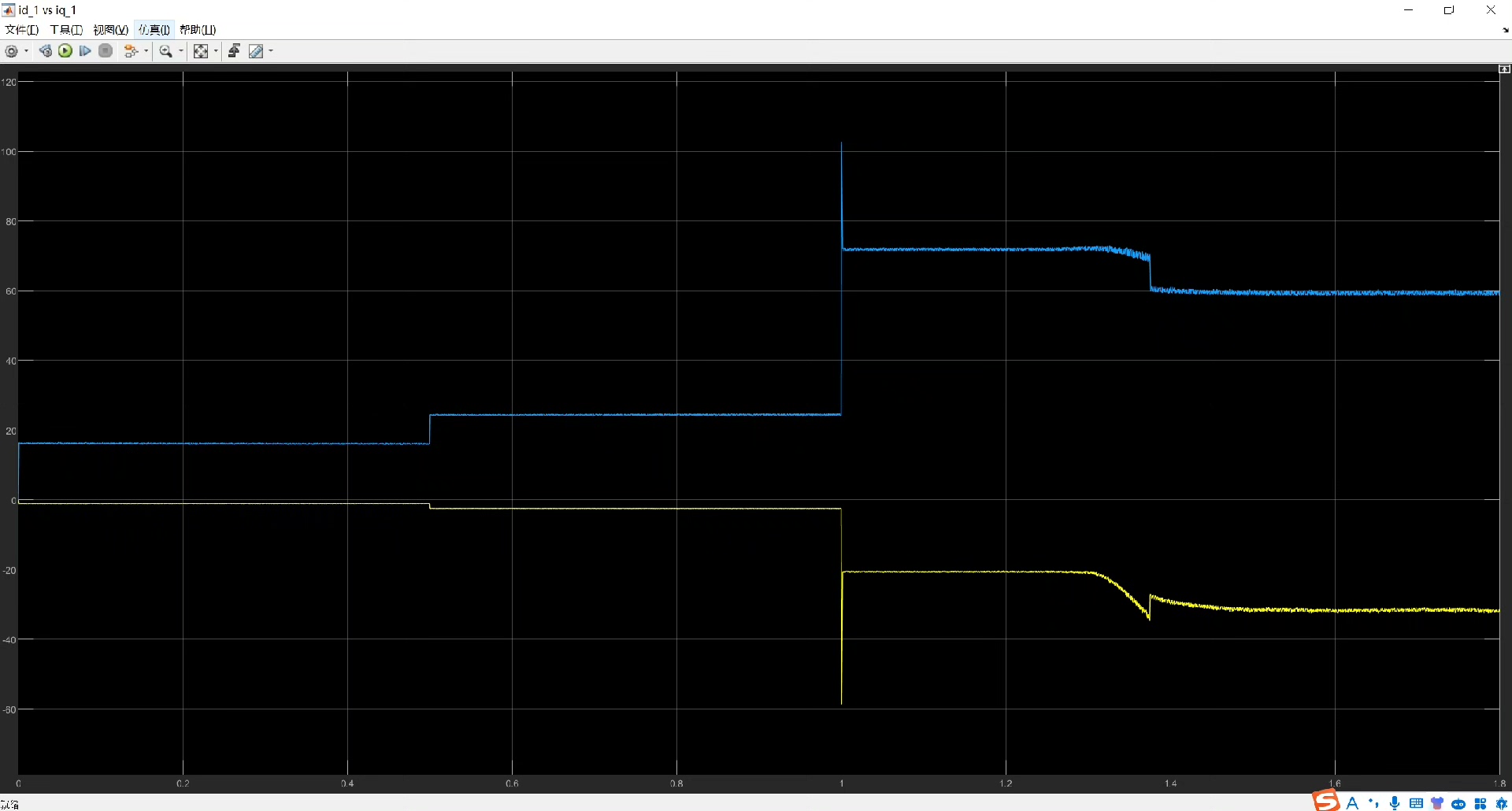

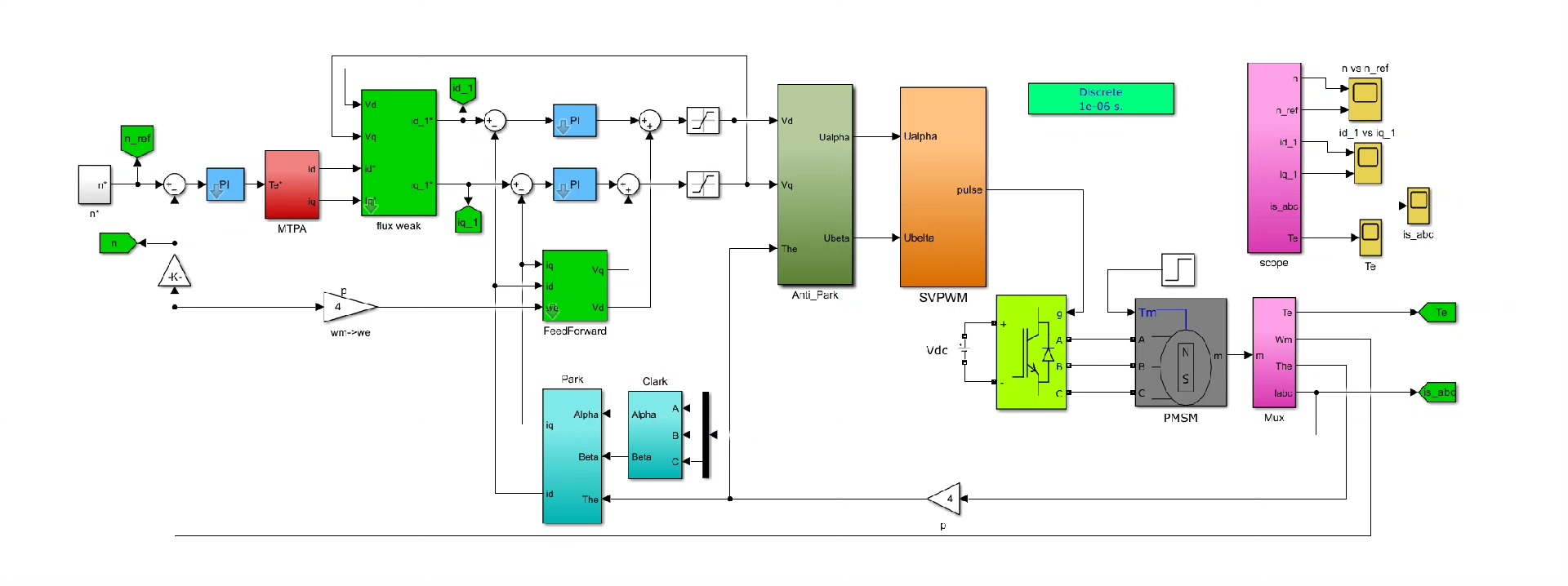

Simulink模型搭建

电机模型模块

在Simulink里，咱得先搭建PMSM的模型。一般会用到电机的数学模型，像dq坐标系下的电压方程：

\[

\begin{cases}

u{d} = R{s}i{d} + L{d}\frac{di{d}}{dt} - \omega{e}L{q}i{q}\\

永磁同步电机SVPWM弱磁控制仿真simulink模型。 邮箱发送。 前馈弱磁法。 仅供学习。

u{q} = R{s}i{q} + L{q}\frac{di{q}}{dt} + \omega{e}(L{d}i{d} + \psi_{f})

\end{cases}

\]

在Simulink中，可以用积分器模块来处理$\frac{di{d}}{dt}$和$\frac{di{q}}{dt}$，电阻$R{s}$、电感$L{d}$、$L{q}$以及永磁体磁链$\psi{f}$等参数作为模块的输入常量。这部分代码其实主要是通过设置各个模块的参数来实现的，比如在积分器模块里设置初始值为0，电阻模块输入电机实际的电阻值等。

前馈弱磁控制模块

这个模块就是实现前馈弱磁法的关键啦。按照前面说的$i{d}$的计算公式，在Simulink里可以用加法器、乘法器等模块搭建出来。例如，用一个乘法器模块将转速信号$\omega$与系数$k{1}$相乘，另一个乘法器将转矩信号$T{e}$与系数$k{2}$相乘，然后用加法器把这两个结果相加得到$i_{d}$。代码层面来看，这就像是在搭建一个简单的数学运算逻辑，每个模块就相当于代码里的一个运算单元，通过连线把它们按逻辑连接起来。

SVPWM模块

SVPWM（空间矢量脉宽调制）模块的作用是将计算得到的$u{d}$和$u{q}$转换为逆变器的开关信号。SVPWM的算法核心是将逆变器的8种开关状态组合成不同的空间电压矢量，通过合理分配这些矢量的作用时间，使电机定子磁链轨迹尽可能接近圆形。代码实现上，一般会有一个查找表，根据当前的$u{d}$和$u{q}$计算出对应的空间电压矢量和作用时间，然后输出给逆变器控制开关管的通断。在Simulink里，有现成的SVPWM模块可以直接用，只需要把$u{d}$和$u{q}$信号连接进去就行。

总结

整个永磁同步电机SVPWM弱磁控制仿真Simulink模型，通过前馈弱磁法实现对电机在高速运行时的有效控制。希望这个基于前馈弱磁法的模型分享能对大家学习永磁同步电机控制有所帮助。如果有需要模型文件的小伙伴，可以邮箱发送给我获取（记得备注是要这个模型哈），再次强调，仅供学习哦！后续要是在研究中发现啥问题，欢迎一起交流探讨，说不定就能碰撞出啥新火花呢。
