在电机控制领域，永磁同步电机（PMSM）因其高效、节能等诸多优点，广泛应用于工业生产、新能源汽车等众多场景。而模型预测电流控制（MPCC）作为一种先进的控制策略，为PMSM的精准控制提供了有力手段。今天咱们就深入探究一下基于Simulink的永磁同步电机模型预测电流控制仿真，顺带聊聊相关报告要点。

永磁同步电机基础模型

PMSM的数学模型是理解和控制它的基石。在三相静止坐标系下，电压方程可表示为：

\[

\begin{cases}

u{a} = R{s}i{a} + \frac{d\psi{a}}{dt}\\

u{b} = R{s}i{b} + \frac{d\psi{b}}{dt}\\

u{c} = R{s}i{c} + \frac{d\psi{c}}{dt}

\end{cases}

\]

其中，\(u{a}, u{b}, u{c}\) 是三相定子电压，\(i{a}, i{b}, i{c}\) 是三相定子电流，\(R{s}\) 是定子电阻，\(\psi{a}, \psi{b}, \psi{c}\) 是三相磁链。

为了便于控制，我们常将其转换到旋转坐标系（dq坐标系），经过Clark和Park变换后，电压方程变为：

\[

永磁同步电机模型预测电流控制Simulink仿真 含有报告

\begin{cases}

u{d} = R{s}i{d} + L{d}\frac{di{d}}{dt} - \omega{e}L{q}i{q}\\

u{q} = R{s}i{q} + L{q}\frac{di{q}}{dt} + \omega{e}(L{d}i{d} + \psi_{f})

\end{cases}

\]

这里，\(u{d}, u{q}\) 是dq轴电压，\(i{d}, i{q}\) 是dq轴电流，\(L{d}, L{q}\) 是dq轴电感，\(\omega{e}\) 是电角速度，\(\psi{f}\) 是永磁体磁链。

模型预测电流控制原理

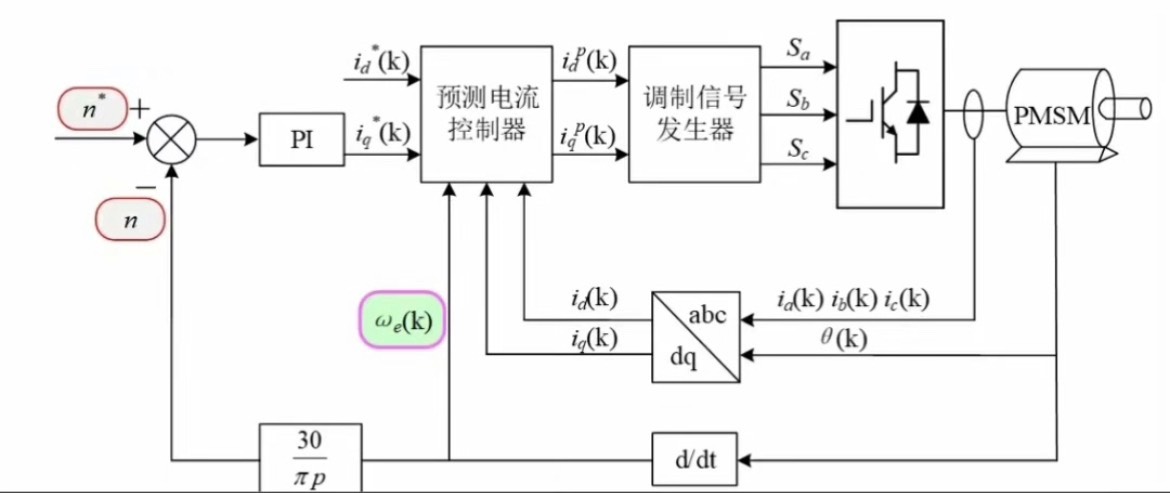

MPCC的核心思想是利用电机模型预测未来时刻的电流，通过代价函数评估不同电压矢量作用下的预测电流与参考电流的误差，选择使代价函数最小的电压矢量作为最优控制量。

代价函数一般定义为：

\[

g = (i{d}^{} - i{d,k + 1})^{2} + (i{q}^{} - i{q,k + 1})^{2}

\]

其中，\(i{d}^{}, i{q}^{}\) 是dq轴参考电流，\(i{d,k + 1}, i{q,k + 1}\) 是预测的下一时刻dq轴电流。

在Simulink仿真中，我们可以用MATLAB函数模块来实现这一计算过程，代码大致如下：

function g = cost_function(id_star, iq_star, id_pred, iq_pred)
    % 计算代价函数
    g = (id_star - id_pred)^2 + (iq_star - iq_pred)^2;
end

这段代码非常直观，输入参考电流 idstar、iqstar 以及预测电流 idpred、iqpred，通过简单的平方差运算得到代价函数值 g。

Simulink仿真搭建

1. 电机模型搭建：在Simulink库中找到相应的电气元件模块，按照前面提到的数学模型搭建PMSM模型。例如，使用“Three - Phase Permanent Magnet Synchronous Machine”模块来模拟永磁同步电机本体，设置好电机的参数如定子电阻、电感、永磁体磁链等。
2. 控制算法模块：搭建MPCC算法模块。这其中包括电流预测模块、代价函数计算模块以及最优电压矢量选择模块。电流预测模块依据电机模型预测下一时刻电流，代价函数模块就如上面代码所示计算不同电压矢量下的代价函数值，最优电压矢量选择模块则比较所有代价函数值，选择最小的对应电压矢量输出。

下面是一个简单的电流预测模块代码示例（基于离散化模型）：

function [id_pred, iq_pred] = current_prediction(id, iq, ud, uq, Rs, Ld, Lq, we, Ts)
    % 离散化电流预测
    id_pred = id + Ts * ((ud - Rs * id + we * Lq * iq) / Ld);
    iq_pred = iq + Ts * ((uq - Rs * iq - we * (Ld * id + psi_f)) / Lq);
end

这里输入当前时刻的dq轴电流 id、iq，电压 ud、uq 以及电机参数 Rs、Ld、Lq、we 和采样时间 Ts，通过离散化的电压方程计算出预测电流 idpred、iqpred。

仿真报告要点

1. 参数设置：详细列出仿真中用到的永磁同步电机参数、控制算法参数等，如电机的额定功率、额定转速、定子电阻、电感，MPCC算法的采样时间、权重系数等。这部分参数决定了仿真的具体工况，对结果分析至关重要。

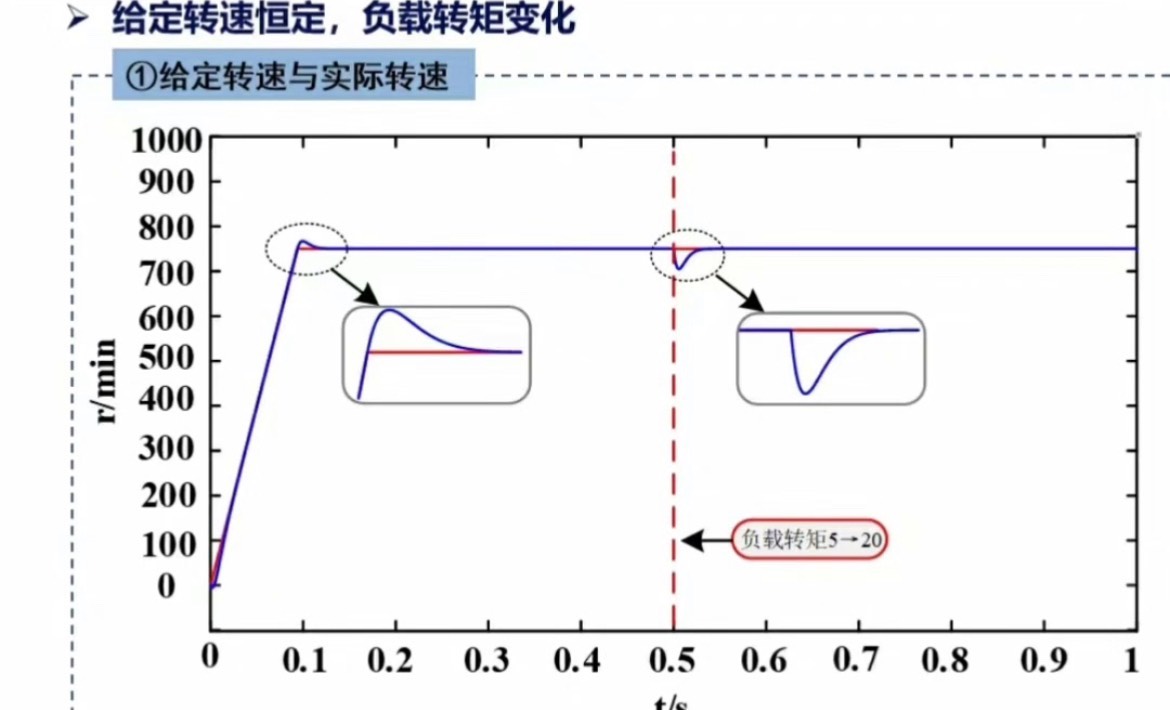

2. 波形分析：展示关键变量的仿真波形，如dq轴电流波形、转速波形等。分析波形在启动阶段、稳态阶段的特点，对比参考值与实际值的差异，评估控制算法的性能，例如是否能快速跟踪参考电流，稳态时电流波动大小等。
3. 结果总结：总结仿真结果，说明模型预测电流控制在永磁同步电机控制中的有效性和不足之处，提出可能的改进方向，为进一步研究或实际应用提供参考。

通过以上基于Simulink的永磁同步电机模型预测电流控制仿真及报告分析，我们对这一先进控制策略在PMSM中的应用有了更深入的认识，无论是从理论模型、算法实现还是结果评估，都为实际工程应用奠定了良好基础。希望这篇博文能对大家在相关领域的学习和研究有所帮助。
