【开源机械故障数据集】华中科技大学齿轮故障数据（HUSTgearbox dataset）
·
HUSTgearbox 数据集
📌 数据集下载
👉更具体的介绍请见： HUSTgearbox-dataset
一、数据集概述
本数据集包含在 30种不同工况（包括恒定转速和变转速）下，齿轮箱在 3种不同健康状态 下采集的振动信号。该数据集为公开数据集，任何人均可用于验证齿轮箱故障诊断算法。若在研究中使用本数据集，请引用以下论文：
Chao Zhao, Enrico Zio, Weiming Shen,
Domain Generalization for Cross-Domain Fault Diagnosis: an Application-oriented Perspective and a Benchmark Study,
Reliability Engineering and System Safety, 2024
DOI: https://doi.org/10.1016/j.ress.2024.109964
二、实验简介
1. 齿轮箱实验平台

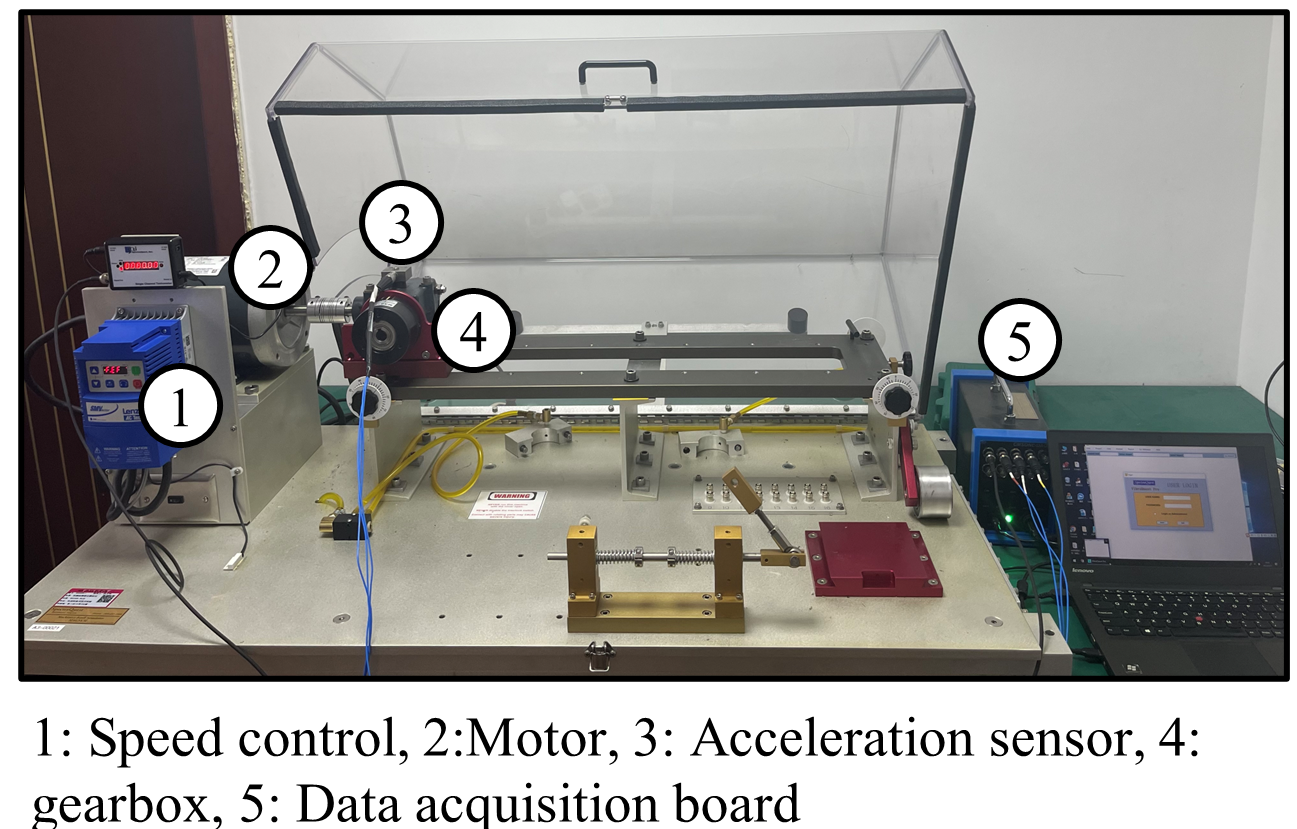

齿轮箱故障实验基于 Spectra-Quest 机械故障模拟器 搭建（见图1）。
实验台从左到右依次包括：
- 转速控制器
- 电机
- 加速度传感器
- 齿轮箱
- 数据采集板

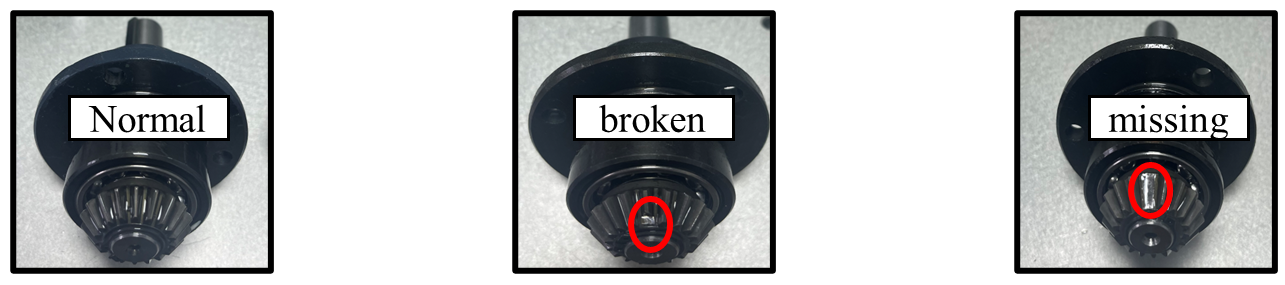

齿轮箱包含三种健康状态（见图2）：
- 正常（Normal）
- 断齿（Broken tooth）
- 缺齿（Missing tooth）
⚠️ 注意：所有故障均为人工预设故障。
2. 被测试齿轮箱参数

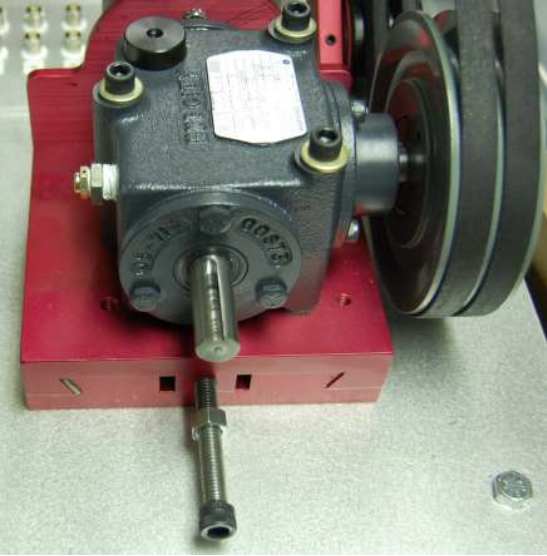

图3展示了实验使用的齿轮箱，其具体参数如下：
- 传动比：1.5:1
- 型号：Hub City M2
- 齿轮节锥角：56°19′
- 小齿轮节锥角：33°41′
- 压力角：20°（齿轮与小齿轮）
- 材料：锻钢
- 齿侧间隙：0.001–0.005 英寸
- 小齿轮分度圆直径：1.125 英寸
- 齿轮分度圆直径：1.6875 英寸
- 小齿轮齿数：18
- 齿轮齿数：27
- 小齿轮轴承：NSK 6202（1个）
- 齿轮轴承：2个
3. 工况设置
实验共设置 30种工况，由以下组合构成：
- 5种负载
- 6种转速
（1）负载条件
- 0 Nm
- 0.113 Nm
- 0.226 Nm
- 0.339 Nm
- 0.452 Nm
（2）转速条件
- 20 Hz
- 25 Hz
- 30 Hz
- 35 Hz
- 40 Hz

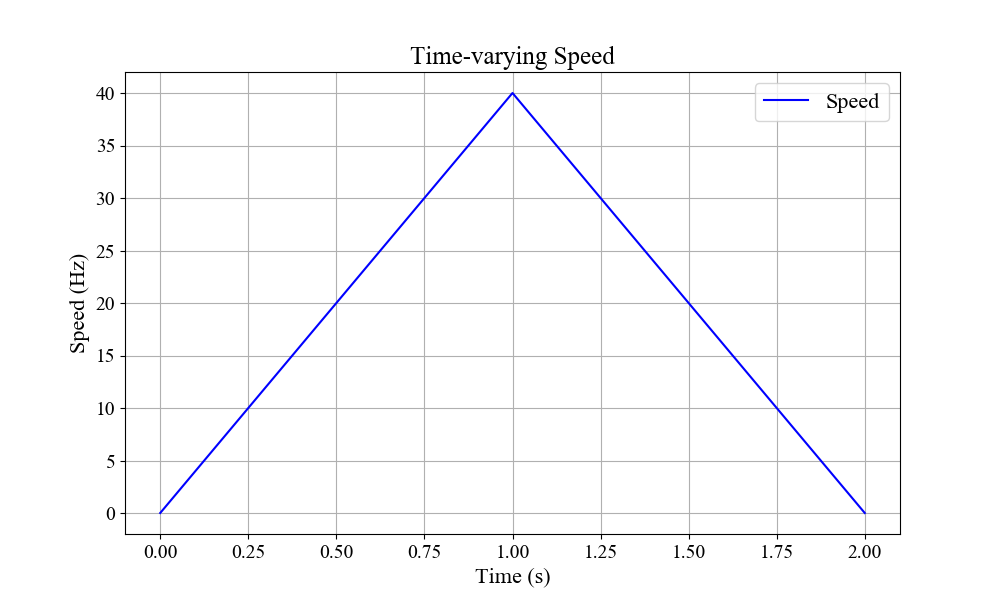

- 0–40–0 Hz（变转速，见图4）
转速由转速控制器调节，负载由负载控制装置调节（见图5）。
4. 采样设置
- 采样频率：25.6 kHz
- 每次采样点数：262,144 点（约 10.2 秒）
数据文件说明： 第二列表示转速，但由于采集时为恒速，该列无实际意义，可忽略 ，实际转速以文件名为准
5. 传感器与采集系统
- 使用三向加速度传感器进行数据采集（见图7）
- 传感器型号见图8
- 信号采集参数见图9
三、数据集详情
-
原始数据共 90个文件
- 3种健康状态 × 30种工况
-
文件格式：TEXT
文件命名规则示例
B_20_1 表示：
- B：断齿故障（Broken tooth）
- 20：转速 20 Hz
- 1：负载等级（1 × 0.113 Nm）
健康状态标记说明
- H：健康（Healthy）
- B：断齿（Broken tooth）
- M：缺齿（Missing tooth）
