这是一个面向高动态、高负载变化、高精度移动场景的先进控制方案。其核心思想是：将机器人底盘及其负载视为一个参数时变的动力学系统，并利用模型参考自适应控制理论，在线实时辨识和补偿因负载质量、重心位置变化带来的动力学影响，从而在全向运动中维持精确、稳定、一致的运动性能。这解决了传统PID控制因固定参数而无法适应负载变化的根本问题。

一、 主要特点
核心：模型参考自适应控制
参考模型：首先，为机器人（在标称负载下）建立一个理想的二阶线性动力学模型。例如，针对X、Y、Yaw三个自由度，可建立三个独立的参考模型，其输入为速度指令[vx_d, vy_d, ω_d]，输出为期望的平滑速度响应[vx_ref, vy_ref, ω_ref]。参考模型的动态性能（如上升时间、超调量）是期望达到的控制目标。
可调系统：机器人底盘的实际控制对象，其动力学参数（如质量m、转动惯量I、科氏力和阻尼系数）是未知或时变的，特别是当负载变化时。
自适应律：该算法核心。通过李雅普诺夫稳定性理论或MIT规则，设计一个在线调整律。这个调整律会动态调整控制器的参数，迫使可调系统的输出跟踪参考模型的输出。控制器参数（如PID增益）会根据负载的变化实时自动调节，而非固定不变。
应用于全向移动机器人
全向动力学模型：与差速模型不同，全向机器人（如麦轮、全向轮、舵轮结构）的动力学模型相互耦合。质量m和转动惯量I的变化会影响所有自由度的响应。因此，MRAC需要作用于一个多输入多输出的耦合系统，而非三个独立的SISO系统。
控制结构：通常采用前馈+反馈+自适应的复合结构。前馈项基于当前估计的动力学参数计算所需的控制力/力矩；反馈项（如PD）用于消除残余误差；自适应模块则持续更新参数估计。

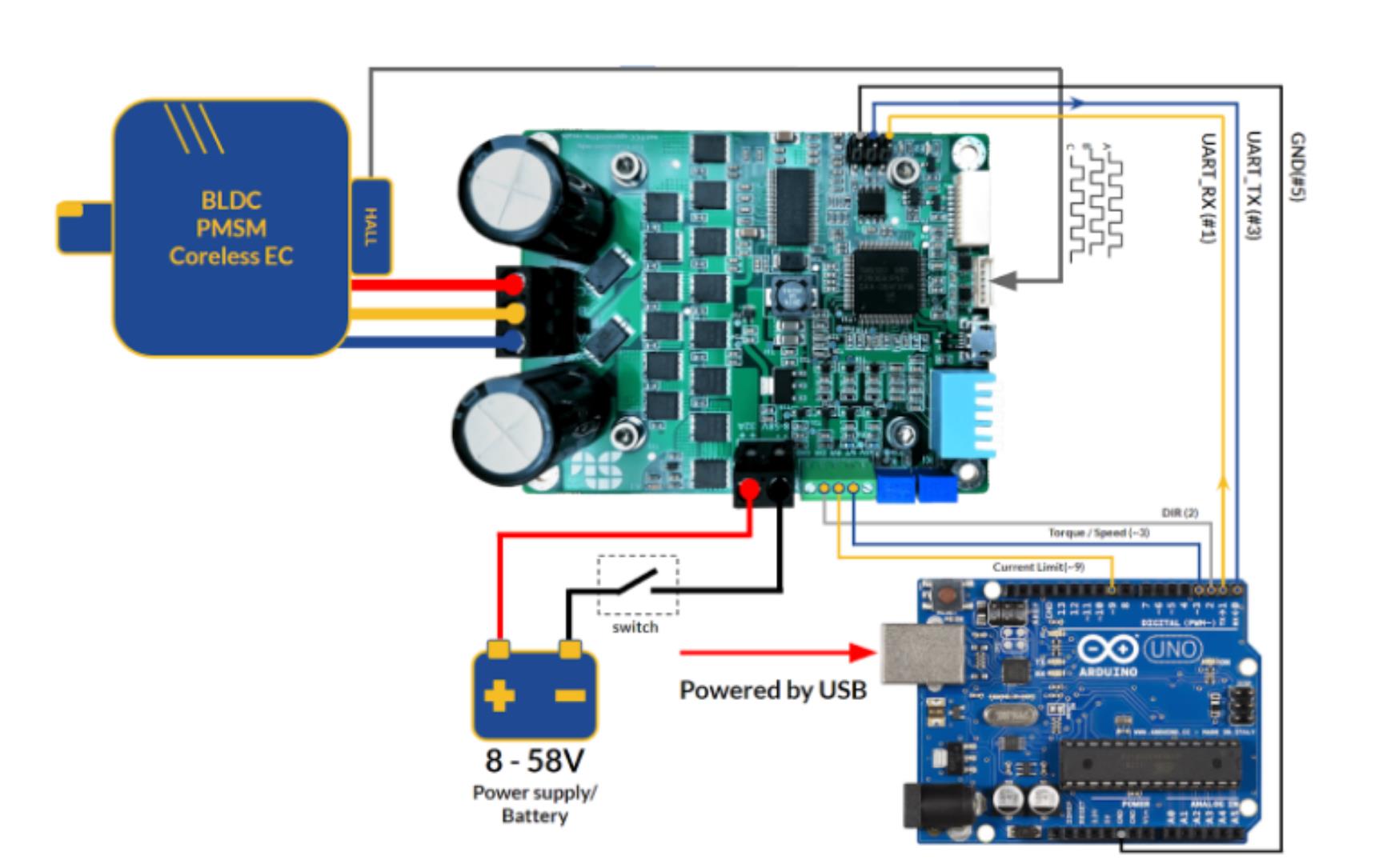

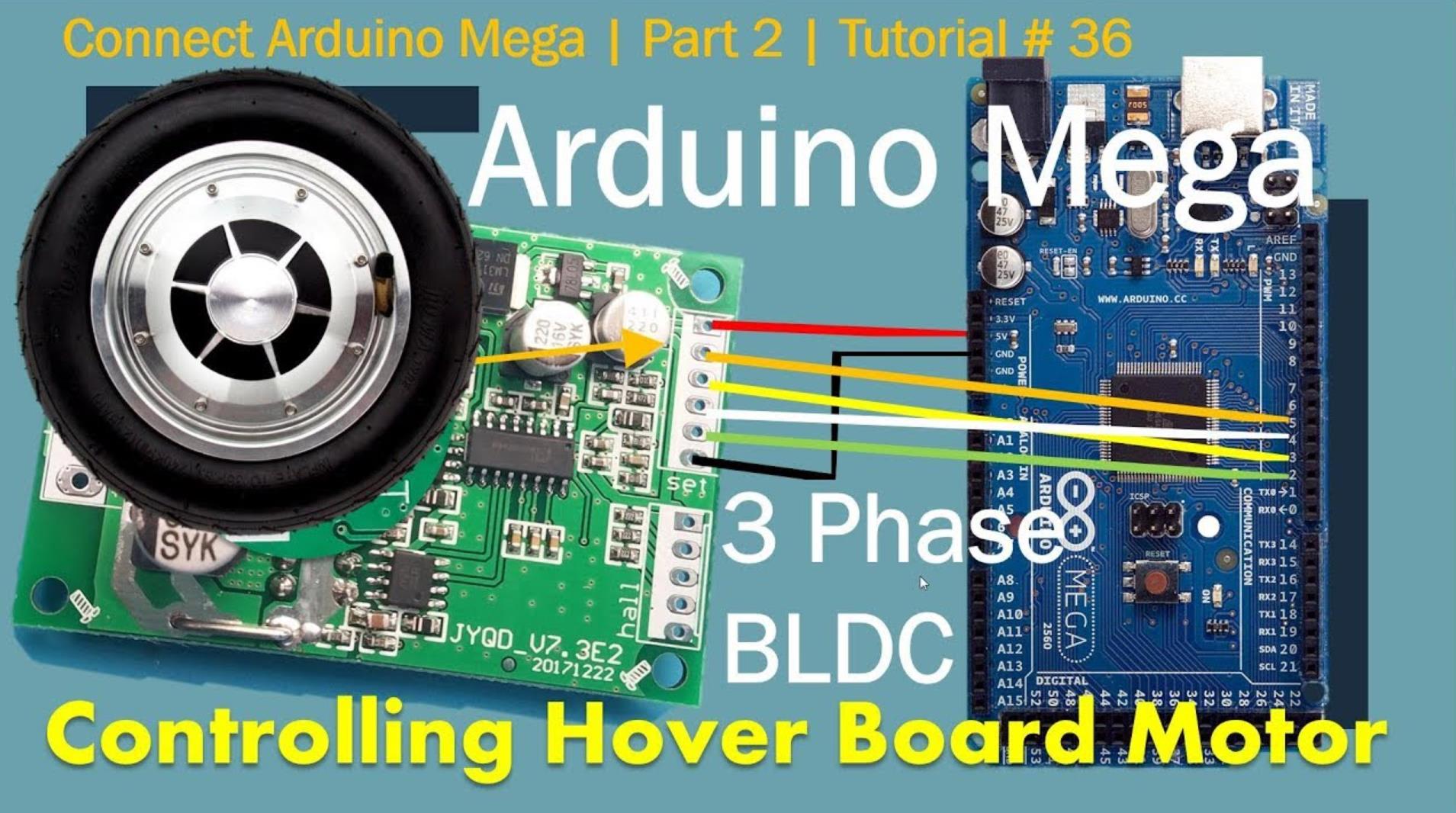

对BLDC驱动系统的要求
力/力矩输出可控：控制器的输出是期望的合力/合力矩，需要将其分解为各轮的力矩指令，这需要通过动力学逆解和优化分配实现。因此，BLDC驱动器必须支持力矩控制模式（通过FOC实现），而不仅仅是速度控制。
高带宽响应：自适应控制需要系统能快速响应控制指令的变化，这就要求BLDC的力矩环具有高带宽（>1kHz），以精确跟踪动态变化的力矩指令。

二、 核心应用场景
物流/仓储AMR：机器人在搬运不同重量、尺寸的货物时，其总质量和重心位置频繁、剧烈变化。自适应控制可确保无论是空载还是满载，机器人的加速、减速、转弯响应特性保持一致，从而保证定位精度和运行安全，无需为不同负载预设多套PID参数。
无人叉车/高负载AGV：叉车在叉起/放下重物时，系统惯量发生阶跃性变化。自适应律能在数秒内完成参数估计和控制器调整，避免在突变瞬间产生剧烈晃动或失控。
移动协作机器人：机械臂安装在移动底盘上，机械臂的运动会动态改变底盘整体的重心和质心。MRAC能在线估计并补偿这些“内部扰动”，确保底盘在机械臂运动时仍能保持稳定，或精确执行自身的移动指令。
野外/非结构环境机器人：负载可能因附着泥土、积雪或携带设备而缓慢变化。自适应控制可“无感”地适应这种缓慢变化，维持控制性能。

三、 注意事项与关键挑战
模型复杂度与计算负担
全向动力学模型包含惯性矩阵、科氏力和向心力矩阵、阻尼矩阵，是耦合的非线性模型。实现完整的MRAC在线参数估计（如同时辨识质量和转动惯量矩阵的元素）计算量巨大，远超简单系统。
解决方案：
模型简化：忽略或线性化耦合项较弱的项。例如，在低速下，科氏力和向心力可忽略，将模型简化为解耦的质量-弹簧-阻尼系统。
参数集总：不单独辨识每个参数，而是辨识几个关键组合参数，如“总等效质量”。
硬件升级：必须使用带硬件FPU的32位MCU（如STM32F4/H7, ESP32-S3），甚至需要DSP。
参数收敛性、持续激励与噪声
关键定理：自适应参数要收敛到真实值，系统的输入（指令信号）必须是持续激励的。即机器人需要执行频谱足够丰富的运动（如频繁的加速、减速、转向）。如果机器人长时间匀速直线运动，参数可能无法正确辨识甚至发散。
测量噪声：加速度、速度的测量噪声会被自适应律放大，导致参数估计震荡。必须对IMU和编码器信号进行有效的滤波（如卡尔曼滤波），并且自适应律的自适应增益（学习率）​ 需要精心整定。增益过高导致对噪声敏感，增益过低则收敛过慢。
传感器融合与状态估计精度
MRAC严重依赖于精确的速度和加速度反馈，用于与参考模型输出比较，产生误差驱动自适应律。
挑战：轮式里程计在打滑时失效，IMU（加速度计）测量值包含重力分量和噪声。单独的传感器均不可靠。
必须方案：采用IMU与轮式里程计融合的里程计（如扩展卡尔曼滤波）。用IMU的短期精度校正轮子滑动，用轮式里程计的长期稳定性校正IMU的漂移。融合后的位姿、速度、角速度是自适应控制的唯一可信反馈源。
执行器饱和与稳定性
当负载突然变得极重，自适应控制器可能会计算出非常大的力矩指令，可能超出电机/驱动器的力矩饱和极限。一旦执行器饱和，整个自适应闭环系统的稳定性理论（基于未饱和的线性系统）将不再成立，可能导致系统失稳。
必须实现抗饱和机制：在控制器中加入积分抗饱和逻辑，当力矩指令接近饱和极限时，冻结积分项的更新。同时，参考模型的动态性能（如最大加速度）应设置在实际执行器能力范围内。
地面相互作用的不确定性
自适应控制主要针对负载变化这一内部不确定性。但地面摩擦系数变化是一个更大的外部不确定性，它直接影响轮胎能产生的最大力，从而改变系统的“控制增益”。
混合架构：单纯的MRAC难以处理这种输入非线性和饱和。更先进的方案是MRAC + 滑模变结构控制或MRAC + 扰动观测器。MRAC补偿内部参数变化，滑模控制或观测器则鲁棒地处理地面摩擦等外部扰动。
总结：此方案代表了移动机器人控制从“固定参数、经验整定”到“在线辨识、自我调整”的智能化演进。其核心价值在于为机器人赋予了应对负载变化的“自适应智能”，使其在各种载重下都能表现出可预测、一致的运动品质。然而，这是一项理论深度与工程实践并重的挑战，其成功实施不仅依赖于先进的自适应控制算法，更依赖于精确的多传感器融合状态估计、高带宽力矩可控的执行器以及强大且可靠的嵌入式计算平台。这是在BLDC动力系统和高精度传感基础上，迈向“自主智能”的关键一步。

1、基于模型参考自适应控制（MRAC）的全向轮机器人速度自适应控制（简化版）
以下代码假设全向移动机器人有 3 个全向轮，通过 MRAC 控制每个轮子的转速以适应动态负载变化。这里简化了模型参考自适应控制部分，重点展示整体架构和关键逻辑。

// 假设的电机控制引脚定义
const int motor1Pin = 3;
const int motor2Pin = 5;
const int motor3Pin = 6;

// 参考模型参数（假设）
float refModel_A = 0.8;  // 参考模型状态矩阵元素
float refModel_B = 0.2;  // 参考模型输入矩阵元素

// 自适应控制参数（初始值）
float adaptiveGain1 = 0.5;
float adaptiveGain2 = 0.5;
float adaptiveGain3 = 0.5;

// 目标速度（假设）
float targetSpeed1 = 100.0;  // 轮子1目标速度
float targetSpeed2 = 100.0;  // 轮子2目标速度
float targetSpeed3 = 100.0;  // 轮子3目标速度

// 实际速度（通过编码器等获取，这里简化模拟）
float actualSpeed1 = 0.0;
float actualSpeed2 = 0.0;
float actualSpeed3 = 0.0;

// 模拟速度测量函数（实际应用中替换为真实编码器读取）
float measureSpeed(int motorPin) {
  // 这里只是模拟，返回一个随机变化的速度值来模拟负载变化
  return 100 + (random(-20, 20));
}

// 模型参考自适应控制核心函数（简化版）
float mracControl(float target, float actual, float adaptiveGain) {
  float error = target - actual;
  // 简单的自适应律，实际应用中需要更复杂的设计
  adaptiveGain = adaptiveGain + 0.01 * error;
  adaptiveGain = constrain(adaptiveGain, 0.1, 1.0);  // 限制自适应增益范围
  float controlOutput = adaptiveGain * error;
  return controlOutput;
}

void setup() {
  pinMode(motor1Pin, OUTPUT);
  pinMode(motor2Pin, OUTPUT);
  pinMode(motor3Pin, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  // 模拟测量实际速度
  actualSpeed1 = measureSpeed(motor1Pin);
  actualSpeed2 = measureSpeed(motor2Pin);
  actualSpeed3 = measureSpeed(motor3Pin);

  // 对每个轮子进行 MRAC 控制
  float control1 = mracControl(targetSpeed1, actualSpeed1, adaptiveGain1);
  float control2 = mracControl(targetSpeed2, actualSpeed2, adaptiveGain2);
  float control3 = mracControl(targetSpeed3, actualSpeed3, adaptiveGain3);

  // 这里简化电机控制，实际应用中需要使用 PWM 等方式精确控制电机
  analogWrite(motor1Pin, (int)control1);
  analogWrite(motor2Pin, (int)control2);
  analogWrite(motor3Pin, (int)control3);

  // 输出调试信息
  Serial.print("轮子1: 目标速度 ");
  Serial.print(targetSpeed1);
  Serial.print(" 实际速度 ");
  Serial.print(actualSpeed1);
  Serial.print(" 控制输出 ");
  Serial.print(control1);
  Serial.print(" 轮子2: 目标速度 ");
  Serial.print(targetSpeed2);
  Serial.print(" 实际速度 ");
  Serial.print(actualSpeed2);
  Serial.print(" 控制输出 ");
  Serial.print(control2);
  Serial.print(" 轮子3: 目标速度 ");
  Serial.print(targetSpeed3);
  Serial.print(" 实际速度 ");
  Serial.print(actualSpeed3);
  Serial.print(" 控制输出 ");
  Serial.println(control3);

  delay(100);
}

2、全向移动机器人方向自适应控制（MRAC 应用于姿态调整）
此案例关注全向移动机器人在运动过程中根据负载变化自动调整方向，保持预定的运动方向。

// 电机控制引脚定义
const int motor1Pin = 3;
const int motor2Pin = 5;
const int motor3Pin = 6;

// 参考方向（假设机器人应沿 x 轴正方向运动）
float refDirection = 0.0;  // 0 度表示 x 轴正方向

// 实际方向（通过陀螺仪等获取，这里简化模拟）
float actualDirection = 0.0;

// 参考模型参数（方向控制相关）
float refModel_dir_A = 0.9;
float refModel_dir_B = 0.1;

// 自适应控制参数
float adaptiveGain_dir = 0.3;

// 模拟方向测量函数（实际应用中替换为真实陀螺仪读取）
float measureDirection() {
  // 模拟负载变化导致的方向偏差
  return refDirection + (random(-10, 10) / 180.0 * 3.14159);
}

// 方向控制的模型参考自适应控制函数
float mracDirectionControl(float targetDir, float actualDir, float adaptiveGain) {
  float error = targetDir - actualDir;
  // 简单的自适应律
  adaptiveGain = adaptiveGain + 0.005 * error;
  adaptiveGain = constrain(adaptiveGain, 0.1, 0.8);
  float controlOutput = adaptiveGain * error;
  return controlOutput;
}

// 根据方向控制输出调整轮子速度（简化模型）
void adjustWheelSpeeds(float directionControlOutput) {
  // 这里只是简单示例，实际需要根据全向轮运动学原理精确计算
  float baseSpeed = 100;
  float speed1 = baseSpeed + directionControlOutput * 20;
  float speed2 = baseSpeed - directionControlOutput * 10;
  float speed3 = baseSpeed - directionControlOutput * 10;
  speed1 = constrain(speed1, 0, 255);
  speed2 = constrain(speed2, 0, 255);
  speed3 = constrain(speed3, 0, 255);
  analogWrite(motor1Pin, (int)speed1);
  analogWrite(motor2Pin, (int)speed2);
  analogWrite(motor3Pin, (int)speed3);
}

void setup() {
  pinMode(motor1Pin, OUTPUT);
  pinMode(motor2Pin, OUTPUT);
  pinMode(motor3Pin, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  // 模拟测量实际方向
  actualDirection = measureDirection();

  // 进行方向控制的 MRAC
  float dirControlOutput = mracDirectionControl(refDirection, actualDirection, adaptiveGain_dir);

  // 根据方向控制输出调整轮子速度
  adjustWheelSpeeds(dirControlOutput);

  // 输出调试信息
  Serial.print("参考方向: ");
  Serial.print(refDirection * 180 / 3.14159);
  Serial.print(" 度 实际方向: ");
  Serial.print(actualDirection * 180 / 3.14159);
  Serial.print(" 度 方向控制输出: ");
  Serial.println(dirControlOutput);

  delay(100);
}

3、全向移动机器人综合动态负载自适应控制（速度和方向联合控制）
此案例综合了速度和方向的自适应控制，使全向移动机器人在动态负载变化下能稳定地按照预定轨迹运动。

// 电机控制引脚定义
const int motor1Pin = 3;
const int motor2Pin = 5;
const int motor3Pin = 6;

// 参考速度和方向
float targetSpeed = 100.0;
float refDirection = 0.0;  // 0 度表示 x 轴正方向

// 实际速度和方向（模拟测量）
float actualSpeed = 0.0;
float actualDirection = 0.0;

// 参考模型参数
// 速度参考模型
float refModel_speed_A = 0.8;
float refModel_speed_B = 0.2;
// 方向参考模型
float refModel_dir_A = 0.9;
float refModel_dir_B = 0.1;

// 自适应控制参数
float adaptiveGain_speed = 0.5;
float adaptiveGain_dir = 0.3;

// 模拟速度测量函数
float measureSpeed() {
  return 100 + (random(-20, 20));
}

// 模拟方向测量函数
float measureDirection() {
  return refDirection + (random(-10, 10) / 180.0 * 3.14159);
}

// 速度控制的模型参考自适应控制函数
float mracSpeedControl(float target, float actual, float adaptiveGain) {
  float error = target - actual;
  adaptiveGain = adaptiveGain + 0.01 * error;
  adaptiveGain = constrain(adaptiveGain, 0.1, 1.0);
  float controlOutput = adaptiveGain * error;
  return controlOutput;
}

// 方向控制的模型参考自适应控制函数
float mracDirectionControl(float targetDir, float actualDir, float adaptiveGain) {
  float error = targetDir - actualDir;
  adaptiveGain = adaptiveGain + 0.005 * error;
  adaptiveGain = constrain(adaptiveGain, 0.1, 0.8);
  float controlOutput = adaptiveGain * error;
  return controlOutput;
}

// 根据速度和方向控制输出调整轮子速度
void adjustWheelSpeeds(float speedControlOutput, float directionControlOutput) {
  float baseSpeed = targetSpeed + speedControlOutput;
  float speed1 = baseSpeed + directionControlOutput * 20;
  float speed2 = baseSpeed - directionControlOutput * 10;
  float speed3 = baseSpeed - directionControlOutput * 10;
  speed1 = constrain(speed1, 0, 255);
  speed2 = constrain(speed2, 0, 255);
  speed3 = constrain(speed3, 0, 255);
  analogWrite(motor1Pin, (int)speed1);
  analogWrite(motor2Pin, (int)speed2);
  analogWrite(motor3Pin, (int)speed3);
}

void setup() {
  pinMode(motor1Pin, OUTPUT);
  pinMode(motor2Pin, OUTPUT);
  pinMode(motor3Pin, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  // 模拟测量实际速度和方向
  actualSpeed = measureSpeed();
  actualDirection = measureDirection();

  // 进行速度和方向控制的 MRAC
  float speedControlOutput = mracSpeedControl(targetSpeed, actualSpeed, adaptiveGain_speed);
  float dirControlOutput = mracDirectionControl(refDirection, actualDirection, adaptiveGain_dir);

  // 根据控制输出调整轮子速度
  adjustWheelSpeeds(speedControlOutput, dirControlOutput);

  // 输出调试信息
  Serial.print("目标速度: ");
  Serial.print(targetSpeed);
  Serial.print(" 实际速度: ");
  Serial.print(actualSpeed);
  Serial.print(" 速度控制输出: ");
  Serial.print(speedControlOutput);
  Serial.print(" 参考方向: ");
  Serial.print(refDirection * 180 / 3.14159);
  Serial.print(" 度 实际方向: ");
  Serial.print(actualDirection * 180 / 3.14159);
  Serial.print(" 度 方向控制输出: ");
  Serial.println(dirControlOutput);

  delay(100);
}

要点解读
模型参考自适应控制原理理解：模型参考自适应控制（MRAC）的核心思想是设计一个参考模型，该模型代表期望的系统动态性能。通过比较实际系统输出与参考模型输出之间的误差，利用自适应律调整控制器参数，使得实际系统的输出尽可能跟随参考模型的输出。在全向移动机器人中，参考模型可以根据机器人的运动学和动力学特性来设计，以实现稳定的速度和方向控制。
传感器数据准确获取与处理：全向移动机器人的动态负载自适应控制依赖于准确的传感器数据，如速度传感器（编码器）和方向传感器（陀螺仪）。在实际应用中，需要确保传感器的安装正确、数据采集频率足够高，并且要对传感器数据进行滤波等处理，以减少噪声干扰，提高数据的准确性和可靠性。例如，在代码中模拟的速度和方向测量函数需要替换为真实的传感器读取代码，并进行必要的数据处理。
自适应律的设计与调优：自适应律是 MRAC 的关键部分，它决定了控制器参数如何根据误差进行调整。不同的自适应律设计会影响系统的收敛速度、稳定性和鲁棒性。在实际应用中，需要根据全向移动机器人的具体特性和控制要求，通过实验和仿真来调优自适应律的参数，如自适应增益的大小和调整方式。例如，在上述代码中，自适应增益的调整方式较为简单，实际应用中可能需要更复杂的自适应律。
多轴协同控制策略：全向移动机器人通常有多个轮子，需要进行多轴协同控制以实现精确的运动。在动态负载自适应控制中，不仅要考虑每个轮子的速度和方向控制，还要考虑它们之间的协同关系，确保机器人在负载变化时能够保持稳定的运动轨迹。例如，在综合控制案例中，需要根据速度和方向的控制输出来协调调整每个轮子的速度，这需要基于全向轮的运动学原理进行精确计算。
系统稳定性与鲁棒性分析：在实现动态负载自适应控制时，需要关注系统的稳定性和鲁棒性。稳定性确保系统在受到扰动后能够恢复到稳定状态，而鲁棒性则使系统对参数变化、外部干扰等不确定性因素具有较强的抵抗能力。在设计和调试 MRAC 系统时，需要通过理论分析、仿真和实际实验来评估系统的稳定性和鲁棒性，并采取相应的措施，如调整控制器参数、增加滤波环节等，以提高系统的性能。

4、基于 MIT 规则的单轮速度环 MRAC
功能描述：这是 MRAC 最经典的入门实现。针对单个 BLDC 电机，建立一个一阶惯性环节作为参考模型。利用 MIT 规则（梯度下降法）计算灵敏度，实时调整 PID 增益，确保在负载突变时速度响应依然符合预期。

#include <Encoder.h>
#include <PID_v1.h>

// --- 硬件定义 ---
Encoder motorEnc(2, 3);
const int motorPin = 9;

// --- 变量定义 ---
double input_rpm = 0;    // 实际速度
double output_pwm = 0;   // 控制输出
double target_rpm = 100; // 目标速度

// --- 参考模型参数 (理想响应: 一阶低通滤波) ---
// 模拟理想电机的一阶惯性环节: y(k) = a_m * y(k-1) + b_m * u(k-1)
double a_m = 0.9; // 模型极点 (决定响应速度，越接近1越慢)
double b_m = 0.1;
double y_model = 0; // 模型输出

// --- MRAC 参数 ---
double gamma = 0.05; // 自适应增益 (学习率)
double Kp = 1.0;     // 初始比例增益
double Ki = 0.1;
double error_prev = 0;
double integral = 0;

void setup() {
  Serial.begin(115200);
  // 初始化 PID (此处手动实现 PID 以展示 MRAC 细节)
}

void loop() {
  // 1. 读取实际速度
  input_rpm = motorEnc.read() * 0.1; // 简化计算

  // 2. 计算参考模型输出 (理想速度响应)
  // 这里的 output_pwm 是上一时刻的控制量
  y_model = a_m * y_model + b_m * output_pwm;

  // 3. 计算跟踪误差 (实际 - 理想)
  double e = input_rpm - y_model;

  // 4. MIT 规则自适应律
  // 计算灵敏度 dY/dK (简化为误差信号)
  double sensitivity = error_prev;
  // 更新 Kp: Kp(k) = Kp(k-1) - gamma * e * sensitivity
  // 注意：这里使用负反馈逻辑，具体符号取决于系统定义
  Kp = Kp - gamma * e * sensitivity;

  // 限制 Kp 范围防止发散
  if(Kp < 0.1) Kp = 0.1;
  if(Kp > 5.0) Kp = 5.0;

  // 5. 计算控制律 (PID)
  double error = target_rpm - input_rpm;
  integral += error;
  output_pwm = Kp * error + Ki * integral;

  // 6. 输出与更新
  analogWrite(motorPin, constrain(output_pwm, 0, 255));
  error_prev = error;

  Serial.print("Kp: "); Serial.print(Kp);
  Serial.print(" | Err: "); Serial.println(e);

  delay(10);
}

5、基于 RLS 参数辨识的自适应前馈补偿

// --- RLS 辨识参数 ---
// 假设电机模型: J * dv/dt + B * v = K * u
// 待辨识参数向量 theta = [J, B]^T
float J_est = 1.0; // 估计的转动惯量
float B_est = 0.5; // 估计的阻尼系数

// RLS 协方差矩阵 P (2x2)
float P[2][2] = {{100, 0}, {0, 100}};
float lambda = 0.98; // 遗忘因子 (0.95-1.0)，越小对变化越敏感

void loop() {
  // 1. 采集数据
  float v_now = read_rpm();
  float v_prev = read_rpm_prev();
  float dv_dt = (v_now - v_prev) / 0.01; // 加速度
  float u_prev = last_pwm_output;

  // 2. RLS 算法核心 (最小二乘更新)
  // 回归向量 phi = [dv/dt, v]
  float phi[2] = {dv_dt, v_prev};

  // 计算增益 K (简化版矩阵运算)
  // ... (此处省略繁琐的矩阵求逆代码，仅展示逻辑)
  float K_gain = 0.1; // 计算出的卡尔曼增益

  // 更新参数估计: theta_new = theta_old + K * (u - phi * theta_old)
  float prediction_error = u_prev - (J_est * dv_dt + B_est * v_prev);
  J_est = J_est + K_gain * prediction_error * dv_dt;

  // 3. 自适应控制律设计
  // 计算所需扭矩: u = J_est * a_target + B_est * v_target
  float target_acc = (target_rpm - v_now) / 0.1; // 目标加速度

  // 前馈控制：直接根据辨识出的物理参数计算 PWM
  float feedforward = J_est * target_acc + B_est * v_now;

  // 叠加反馈 PID (处理剩余误差)
  float feedback = pid_compute(target_rpm, v_now);

  float final_pwm = feedforward + feedback;

  analogWrite(motorPin, constrain(final_pwm, 0, 255));
  last_pwm_output = final_pwm;

  Serial.print("Est J: "); Serial.println(J_est);
  delay(10);
}

6、全向底盘运动学耦合 MRAC
功能描述：针对麦克纳姆轮/全向轮底盘，X 轴和 Y 轴的运动是耦合的。本案例建立包含底盘运动学模型的参考模型，当机器人斜向运动且负载不均时，自适应调整各轮扭矩分配，防止跑偏。

// --- 全向底盘状态 ---
float vx_actual = 0, vy_actual = 0;
float vx_model = 0, vy_model = 0;

// --- 运动学参考模型 (理想全向移动) ---
// 假设理想模型无打滑、无惯性耦合
void update_reference_model(float vx_cmd, float vy_cmd) {
    // 一阶动态响应模型
    vx_model = 0.9 * vx_model + 0.1 * vx_cmd;
    vy_model = 0.9 * vy_model + 0.1 * vy_cmd;
}

// --- 自适应律 (解耦控制) ---
// 针对麦克纳姆轮的特殊耦合项进行补偿
float adaptive_k_xy = 0.0; // X-Y 耦合补偿系数

void loop() {
  // 1. 获取指令与实际状态
  float vx_cmd = 1.0; // 目标 X 速度
  float vy_cmd = 0.5; // 目标 Y 速度
  // read_odom(vx_actual, vy_actual); // 读取里程计

  // 2. 更新理想模型
  update_reference_model(vx_cmd, vy_cmd);

  // 3. 计算模型误差
  float ex = vx_actual - vx_model;
  float ey = vy_actual - vy_model;

  // 4. 自适应调整 (针对全向轮耦合特性)
  // 如果 X 轴运动导致 Y 轴出现误差 (耦合干扰)，增加补偿
  // 简单的梯度更新律
  adaptive_k_xy = adaptive_k_xy - 0.01 * ey * vx_actual;

  // 5. 运动学逆解与补偿
  // 标准逆解 + 自适应补偿项
  float wheel_speeds[4];
  // 标准公式 (简化)
  wheel_speeds[0] = vx_cmd - vy_cmd - adaptive_k_xy * vx_actual; // 左前
  wheel_speeds[1] = vx_cmd + vy_cmd + adaptive_k_xy * vx_actual; // 右前
  // ... 其他轮子

  // 6. 驱动电机
  // set_motor_speeds(wheel_speeds);

  Serial.print("Coupling K: "); Serial.println(adaptive_k_xy);
  delay(10);
}

💡 五点要点解读
参考模型的设计是核心
MRAC 的效果完全取决于参考模型的设计。模型不能太“完美”（如纯比例环节），否则实际控制器无法跟踪；也不能太“慢”。通常选择一阶惯性环节作为模型，它代表了系统在无超调情况下的最佳响应速度。
MIT 规则与稳定性
案例4使用的 MIT 规则本质上是梯度下降法。其关键在于自适应增益 𝛾γ 的选取。 𝛾γ 太大会导致系统震荡（参数剧烈跳变），太小则自适应速度慢，无法应对突变负载。在实际工程中，通常需要结合 Lyapunov 稳定性理论来设计自适应律，以保证系统不发散。
参数辨识与物理意义
案例5的 RLS 算法比单纯的 MIT 规则更具物理意义。它不仅仅是在调 PID 参数，而是在实时计算机器人的质量（转动惯量）。这种基于物理模型的方法（如计算 𝐽J 和 𝐵B ）在负载变化剧烈（如机械臂抓取重物）时，比纯数学的 PID 自整定更精准。
全向底盘的耦合特性
案例6特别针对了全向移动机器人的痛点。麦克纳姆轮在斜向运动时，由于滚轮摩擦系数的各向异性，会产生非线性的耦合干扰。MRAC 可以通过监测 𝑋X 轴运动对 𝑌Y 轴的影响，自动学习出一个“解耦矩阵”，这是传统 PID 无法做到的。
计算资源的挑战
MRAC 涉及矩阵运算（案例5、6）和微分方程求解，对 Arduino 的算力有一定要求。
建议：对于复杂的 RLS 算法，建议使用 ESP32 或 Teensy 等高性能 MCU。
优化：在案例5中，矩阵求逆可以简化为标量运算或使用查表法，以避免在 loop 中进行耗时的浮点运算。

请注意：以上案例仅作为思路拓展的参考示例，不保证完全正确、适配所有场景或可直接编译运行。由于硬件平台、实际使用场景、Arduino 版本的差异，均可能影响代码的适配性与使用方法的选择。在实际编程开发时，请务必根据自身硬件配置、使用场景及具体功能需求进行针对性调整，并通过多次实测验证效果；同时需确保硬件接线正确，充分了解所用传感器、执行器等设备的技术规范与核心特性。对于涉及硬件操作的代码，使用前务必核对引脚定义、电平参数等关键信息的准确性与安全性，避免因参数错误导致硬件损坏或运行异常。
