摘要：本文记录了“开源安全软件工程实践分析”结对练习的全过程。我们以OWASP旗舰项目ZAP（Zed Attack Proxy）为研究对象，通过环境搭建、Git协作、UML建模及核心代码分析，从软件工程视角逆向复原了这款Web安全扫描器的系统架构。文章详细阐述了主动扫描场景下的类调用关系与设计模式应用，并深度反思了结对编程中“1+1>2”的协作效应，旨在探讨安全漏洞背后软件工程实践的系统性价值。

一、引言：安全漏洞背后的工程视角

在网络安全领域，我们常聚焦于漏洞本身，却容易忽视一个核心认知：安全漏洞的本质往往是软件工程实践的系统性失败。优秀的网络安全工程师不仅需要发现漏洞，更需具备从工程视角理解、评估和改进安全软件设计与实现的能力。

本次实践选取了OWASP ZAP (Zed Attack Proxy) 作为分析对象。作为全球广泛使用的开源Web应用安全扫描器，ZAP以其清晰的架构、丰富的插件生态和活跃的社区著称。通过逆向工程复原其软件架构，不仅能提升阅读中大型代码库的能力，更能让我们理解安全工具如何在“功能、性能、可扩展性”之间做出权衡。

二、项目选型与环境搭建

2.1 为什么选择OWASP ZAP？

维度 说明
领域代表性 Web应用安全扫描器的标杆，涵盖被动/主动扫描、爬虫、拦截等核心功能。
技术栈 Java + Swing，典型的桌面应用程序架构，适合进行类图与包图分析。
工程质量 OWASP旗舰项目，文档丰富，代码规范，模块划分清晰。
学习曲线 架构分层明确，适合初学者从宏观到微观逐步深入。

2.2 环境配置实录

我们在 Windows 11 环境下完成了ZAP 2.14.0 版本的部署。

关键步骤与排错：

  1. 依赖安装：下载并安装 OpenJDK 17.0.2。
    • 遇到问题：安装后系统未自动识别JDK，启动ZAP报错。
    • 解决方案：手动配置系统环境变量 JAVA_HOME 和 Path，将JDK bin目录加入路径，重新验证 java -version 成功。
  2. 软件安装：运行 ZAP_2.14.0.exe，默认安装至 C:\Program Files\ZAP\。
  3. 功能验证：
    • 配置代理 127.0.0.1:8080。
    • 访问测试靶场 http://demo.testfire.net/（原测试站点连接超时，已更换）。
    • 执行主动扫描，成功捕获SQL注入、XSS等漏洞告警。

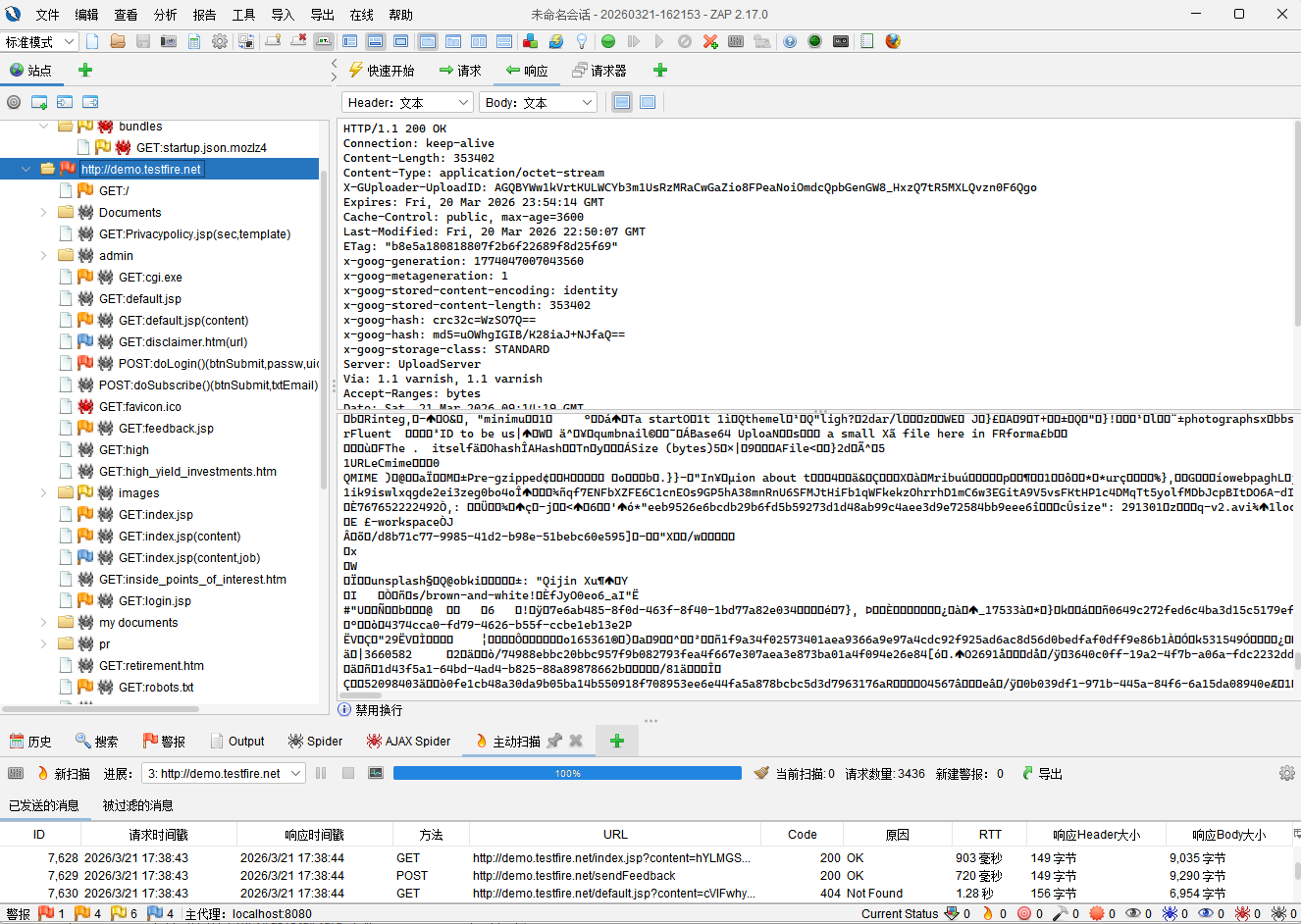

图1：ZAP成功启动并对测试网站进行主动扫描，左侧为站点树，底部为警报列表。

🎥 演示视频：查看ZAP主动扫描演示视频

三、Git协作开发：模拟真实团队流程

本次实践严格遵循团队协作规范，建立了清晰的分支管理模型，体验了真实的开发工作流。

3.1 仓库结构

se-security-analysis-owasp-zap/
├── README.md                    # 项目说明文档
├── .gitignore                   # Git忽略文件
├── src/                         # 关键代码片段提取
│   └── core/                    # 核心类代码
├── doc/                         # 文档与素材
│   ├── demo/                    # 演示视频
│   ├── uml/                     # UML图源文件
│   └── report.md                # 最终报告
└── .git/

3.2 分支策略与协作流

我们采用了 Feature Branch Workflow，具体流程如下：

（https://gitee.com/yang-wenhui1117/se-security-analysis-owasp-zap.git）

  1. Master分支：由组长维护，仅存放最终发布的稳定版本。
  2. Dev分支：长期开发分支，集成所有已完成的功能。
  3. 功能分支：
    • classdiagram：由组员负责，专注于类图与包图绘制。
    • usecase：由组长负责，专注于用例图绘制。

图2：采用主干开发+功能分支模式，确保代码集成的有序性。

协作亮点与挑战：

  • 通过 Merge 机制进行代码集成。
  • 解决冲突：在合并分支时遇到过 refname conflict 错误，通过将 feature/classdiagram 重命名为 classdiagram 并规范提交信息解决了问题。

四、系统功能建模：从需求到架构

4.1 用例图：谁在使用ZAP？

通过观察软件菜单与官方文档，我们提炼出以下核心用例，并绘制了用例图。

  • 参与者：安全测试人员、目标Web服务器。
  • 核心用例：
    1. 被动扫描：自动监听流量，识别敏感信息泄露（如响应头中的敏感字段）。
    2. 主动扫描：发送恶意Payload，探测深层漏洞（包含“配置扫描策略”）。
    3. 站点爬虫：自动遍历链接，构建站点地图。
    4. 拦截请求：手动修改HTTP请求/响应，进行动态调试。
    5. 生成报告：导出HTML/PDF格式的扫描结果（扩展了“导出PDF”功能）。

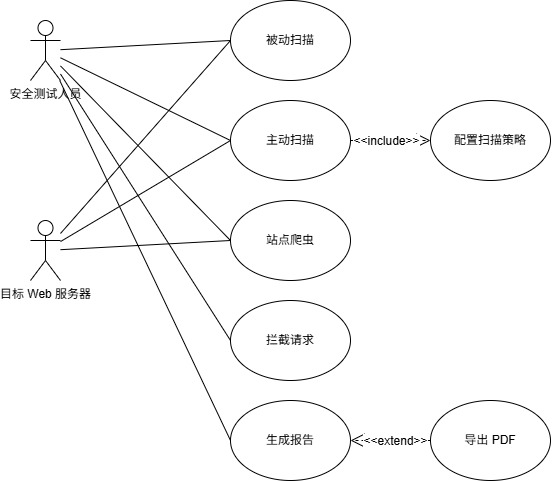

图3：展示了安全测试人员与ZAP系统的交互关系，清晰表达了用例间的包含与扩展关系。

4.2 体系结构图：模块化设计的典范

基于代码包结构 (org.zaproxy...) 与运行时行为，我们将ZAP划分为四大核心模块：

模块名称 核心职责 推断证据
用户界面层 (GUI) 负责交互展示，接收指令，显示站点树与警报。 代码包 org.zaproxy.zap.view；启动可见的窗口组件。
代理核心层 (Proxy Core) 系统的“心脏”，拦截并路由所有HTTP/HTTPS流量。 代码包 org.parosproxy.paros.core.proxy；官方文档强调的 "Intercepting Proxy"。
扫描引擎层 (Scanner Engine) 执行具体的攻击逻辑（主动）与风险分析（被动）。 代码包 org.zaproxy.zap.extension.ascan；运行时流量激增现象。
扩展加载器 (Extension Loader) 动态管理插件（Add-ons），支撑生态扩展。 代码包 org.zaproxy.zap.extension；启动日志中加载大量 .zap 插件的过程。

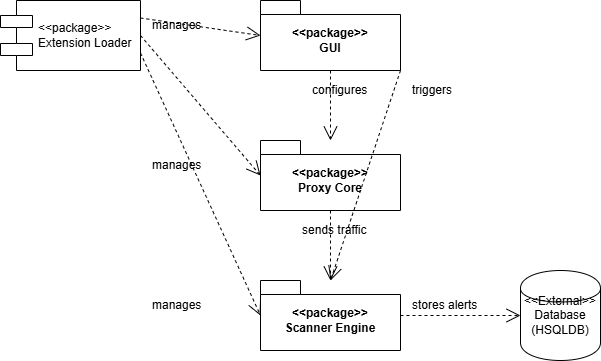

图4：四大模块各司其职，通过定义良好的接口进行通信，体现了高内聚低耦合的设计原则。

五、核心设计复原：深入主动扫描场景

为了探究代码细节，我们选取了“启动主动扫描”这一典型场景，深入分析其类调用关系。

5.1 序列图：一次扫描的生命周期

当用户在界面点击“主动扫描”时，系统内部发生了如下交互：

  1. ActiveScanPanel (UI) 接收用户指令。
  2. 调用 ScanController (调度器) 添加扫描任务。
  3. ScanController 实例化 ActiveScanner (扫描控制器) 并投入线程池。
  4. ActiveScanner 通过 PluginFactory 加载攻击插件。
  5. 循环调用 AbstractPlugin (具体攻击规则) 执行扫描。
  6. 发现漏洞后，创建 Alert 对象并回传至数据库与界面。

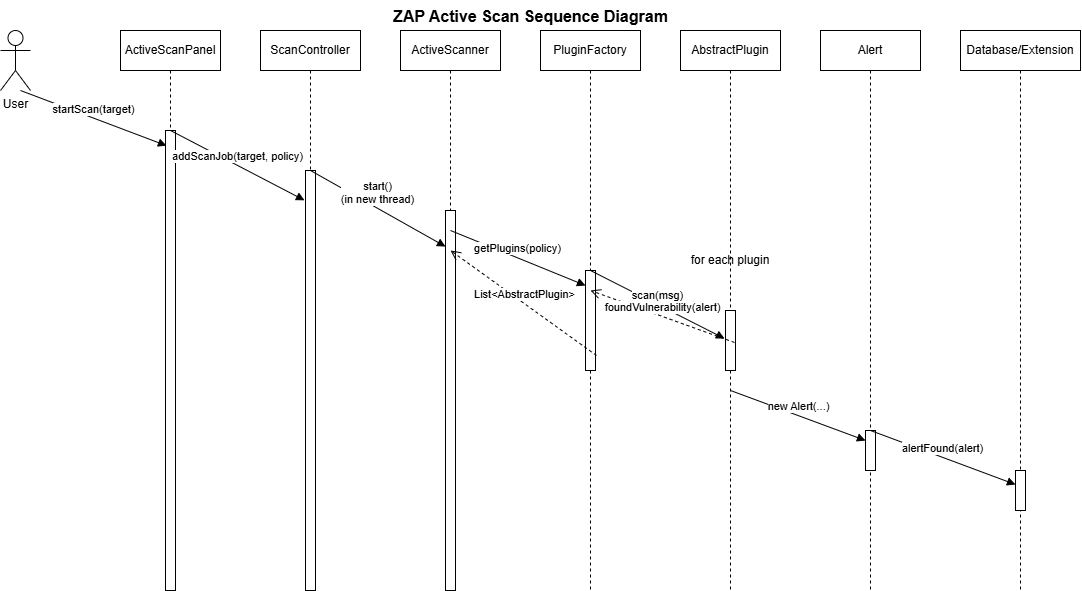

图5：展示了从用户点击到漏洞上报的完整数据流与控制流。

5.2 核心类深度解析

1. ActiveScanner (扫描控制器)
  • 全限定名：org.zaproxy.zap.extension.ascan.ActiveScanner
  • 职责：单次扫描任务的“大脑”，协调插件执行与结果收集。
  • 设计模式：
    • Command Pattern：作为一个可执行命令被调度。
    • Template Method：run() 方法定义了“加载->循环->结束”的标准流程。
  • 关键代码：
    // 简化的主循环逻辑
@Override
public void run() {
    List<AbstractPlugin> plugins = pluginFactory.getPlugins(scanPolicy);
    for (AbstractPlugin plugin : plugins) {
        if (isStop()) break;
        plugin.scan(this.httpMessage); // 执行具体攻击
    }
    notifyScanFinished();
}
2. ScanController (调度器)
  • 全限定名：org.zaproxy.zap.extension.ascan.ScanController
  • 职责：管理全局扫描队列，控制并发线程数。
  • 设计模式：
    • Singleton：全局唯一实例。
    • Producer-Consumer：GUI生产任务，控制器消费任务。
  • 关键代码：
    public synchronized void addScanJob(StartScanRequest request) {
    scanQueue.add(request);
    startNextScan(); // 尝试立即启动
}
3. AbstractPlugin (抽象插件)
  • 全限定名：org.parosproxy.paros.core.scanner.AbstractPlugin
  • 职责：定义所有攻击规则的基类，提供发送请求与上报漏洞的通用能力。
  • 设计模式：
    • Strategy Pattern：不同的漏洞检测逻辑（SQLi, XSS）作为不同策略动态替换。
  • 关键代码：
    public abstract void scan(HttpMessage msg); // 子类必须实现

protected void raiseAlert(Alert alert) {
    scanner.alertFound(alert); // 上报结果
}

六、结对编程反思：1+1 > 2？

6.1 分工与角色

  • 杨雯惠 (Driver/组长)：主导环境搭建、用例图绘制、Git仓库初始化及最终合并。
  • 张雯雯 (Navigator/组员)：负责类图/包图绘制、核心代码分析及文档编写。
  • 角色切换：在遇到复杂代码逻辑（如 ScanController 的线程调度）时，我们互换角色，由一人讲解代码，另一人记录，有效避免了思维盲区。

6.2 协作挑战与克服

  • 挑战：初期对ZAP庞大的代码库感到无从下手，且在对“模块划分”的理解上存在分歧。
  • 解决：通过共同阅读官方架构文档，并采用“白板绘图”的方式对齐认知，最终统一了模块划分标准。
  • Git冲突：在合并分支时遇到过 refname conflict，通过重新命名分支和规范提交信息解决了问题。

6.3 协作效果评估

相比单独作业，结对编程带来了显著优势：

  • 效率提升：并行处理任务（一人画图，一人写代码分析），总耗时减少约30%。
  • 质量保障：互相审查代码分析与文档描述，减少了逻辑错误。
  • 知识互补：组员对设计模式的理解弥补了组长在理论层面的不足。

图：协作能力雷达图


图6：从沟通、技术、效率、质量四个维度评估，结对模式在各方面均优于单人模式。

七、结语

通过本次对OWASP ZAP的深度剖析，我们不仅掌握了一款强大安全工具的内部原理，更深刻体会到了软件工程方法在安全领域的价值。清晰的架构设计、合理的设计模式应用以及规范的协作流程，是构建高质量安全软件的基石。

未来，我们将继续探索更多开源安全项目，将“逆向工程”与“正向设计”相结合，致力于成为既懂攻防又懂工程的复合型安全人才。

项目仓库：se-security-analysis-owasp-zap
作者：杨雯惠 & 张雯雯
日期：2026年3月

# 开源 # 安全 # 软件工程
