在电机控制领域，直接转矩控制（Direct Torque Control，DTC）凭借其快速的转矩响应和简单的控制结构，成为了感应电机控制的热门方法。本文将借助MATLAB/Simulink搭建基于二电平逆变器的直接转矩控制感应电机仿真模型，并对磁通、转矩的控制与评估展开探讨。

直接转矩控制原理简述

直接转矩控制的核心在于直接对电机的转矩和磁通进行控制。它摒弃了传统矢量控制中复杂的坐标变换，而是通过检测电机定子电压和电流，计算出电机的磁链和转矩，再根据磁链和转矩的给定值与实际值的偏差，直接选择合适的电压矢量来控制电机。

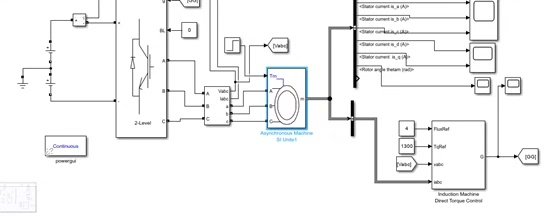

MATLAB/Simulink 模型搭建

二电平逆变器模块

在Simulink中搭建二电平逆变器相对直观。我们可以使用“Power Electronics Blockset”中的“Two - Level Voltage Source Inverter”模块。其输入为直流母线电压和三相开关信号，输出则是三相交流电压，为感应电机提供电源。例如，在代码层面（假设使用S函数来描述逆变器行为，简化示意）：

function sys = inverter_model(t, x, u, flag)
    switch flag
        case 0 % 初始化
            sys = [0; 0; 0]; % 初始化状态变量，这里简化为0
        case 3 % 输出
            % u为三相开关信号，假设0代表低电平，1代表高电平
            vdc = 500; % 直流母线电压示例值
            if u(1) == 1
                v_a = vdc/2;
            else
                v_a = -vdc/2;
            end
            if u(2) == 1
                v_b = vdc/2;
            else
                v_b = -vdc/2;
            end
            if u(3) == 1
                v_c = vdc/2;
            else
                v_c = -vdc/2;
            end
            sys = [v_a; v_b; v_c]; % 输出三相交流电压
        otherwise
            sys = [];
    end
end

这个简单的S函数模拟了二电平逆变器根据开关信号生成三相交流电压的过程，实际应用中模块参数设置和细节会更复杂。

感应电机模块

同样在“Power Electronics Blockset”中可以找到现成的感应电机模型。我们只需要设置好电机的参数，如额定功率、额定转速、定子电阻、转子电阻、互感等。电机模型会根据输入的三相电压输出电机的转速、转矩、磁通等信号。以代码设置电机参数为例：

% 感应电机参数设置
rated_power = 3e3; % 额定功率3kW
rated_speed = 1450; % 额定转速1450rpm
stator_resistance = 1.5; % 定子电阻
rotor_resistance = 1.2; % 转子电阻
mutual_inductance = 0.15; % 互感

这些参数将直接影响电机在仿真中的性能表现。

直接转矩控制模块

直接转矩控制模块是整个系统的关键。它主要由磁通和转矩估算单元、滞环比较器以及开关表组成。

磁通和转矩估算可以通过定子电压和电流来实现，以下是简单的磁通估算代码片段（基于定子磁链方程）：

function [flux_s] = flux_estimation(v_s, i_s, R_s, dt)
    % v_s为定子电压，i_s为定子电流，R_s为定子电阻，dt为时间步长
    static = v_s - R_s * i_s;
    persistent flux_s_prev
    if isempty(flux_s_prev)
        flux_s_prev = [0; 0];
    end
    flux_s = flux_s_prev + static * dt;
    flux_s_prev = flux_s;
end

转矩估算也有类似的基于电机模型的计算方法。

MATLAB/Simulink仿真可运行，直接转矩控制感应电机，二电平逆变器，直接转矩控制，磁通、转矩控制与评估

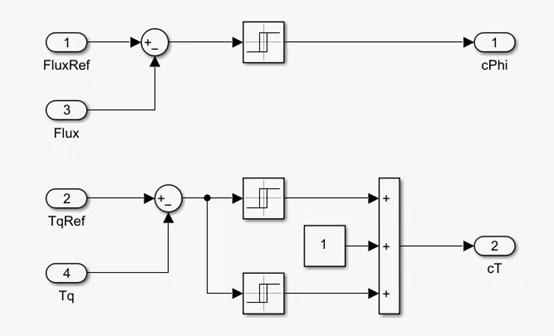

滞环比较器则用于比较磁通和转矩的给定值与估算值的偏差，并输出逻辑信号，决定选择哪个电压矢量。例如转矩滞环比较器代码：

function torque_signal = torque_hysteresis(torque_ref, torque_est, hysteresis_band)
    if torque_ref - torque_est > hysteresis_band
        torque_signal = 1;
    elseif torque_est - torque_ref > hysteresis_band
        torque_signal = -1;
    else
        torque_signal = 0;
    end
end

开关表根据滞环比较器输出的逻辑信号，选择合适的逆变器开关状态，从而实现对电机的直接转矩控制。

磁通、转矩控制与评估

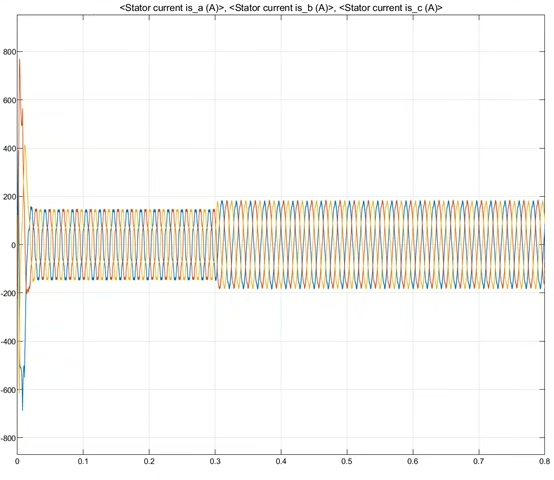

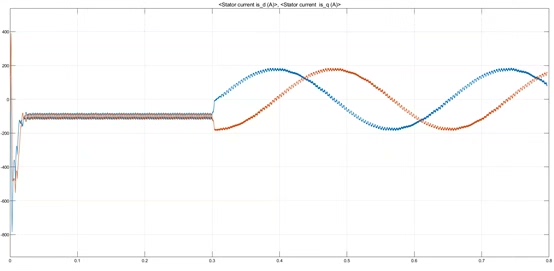

在仿真运行过程中，我们可以观察到磁通和转矩的变化情况。理想情况下，磁通应保持恒定，转矩能够快速跟踪给定值。通过设置不同的给定转矩值，我们可以评估系统的转矩响应速度。例如，当给定转矩发生阶跃变化时，观察实际转矩达到稳定所需的时间。

% 给定转矩阶跃变化示例
time = 0:0.001:5; % 仿真时间
torque_ref = zeros(size(time));
torque_ref(time > 1 & time < 2) = 10; % 在1s到2s间给定转矩为10N.m

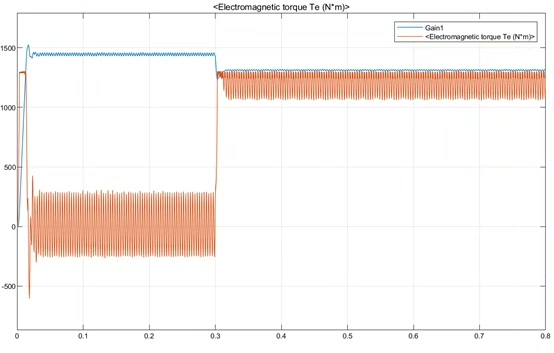

从仿真结果可以看出，直接转矩控制系统能够快速响应转矩的变化，但由于其采用滞环控制，转矩会存在一定的波动。而对于磁通，在稳定运行时能够较好地维持在给定值附近。

通过对基于MATLAB/Simulink的直接转矩控制感应电机系统的搭建与分析，我们深入了解了其工作原理与性能表现。这种仿真方法为进一步优化控制策略和电机性能提供了有效的手段。
