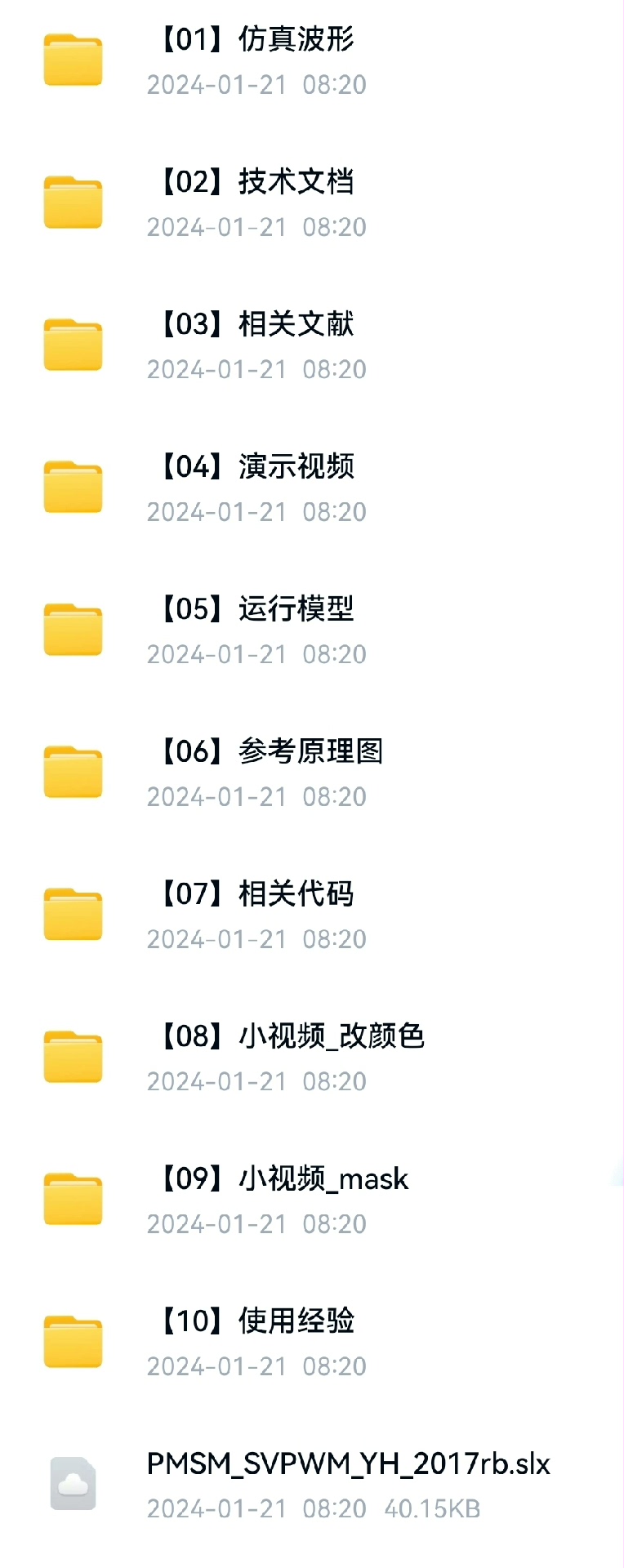

PMSM永磁同步电机PI双闭环SVPWM矢量matlab simulink仿真 17b及以上版本都可以打开 内容包含: 1.仿真波形截图 2.技术文档 3.相关文献 4.演示视频等，内容详见第一张图片，仿真模型见第二张图片c25

最近在研究PMSM（永磁同步电机）的控制策略，尤其是PI双闭环SVPWM矢量控制。为了验证算法的有效性，我用Matlab Simulink搭建了一个仿真模型，版本是17b及以上，大家应该都能打开。今天就来分享一下这个仿真的过程和结果。

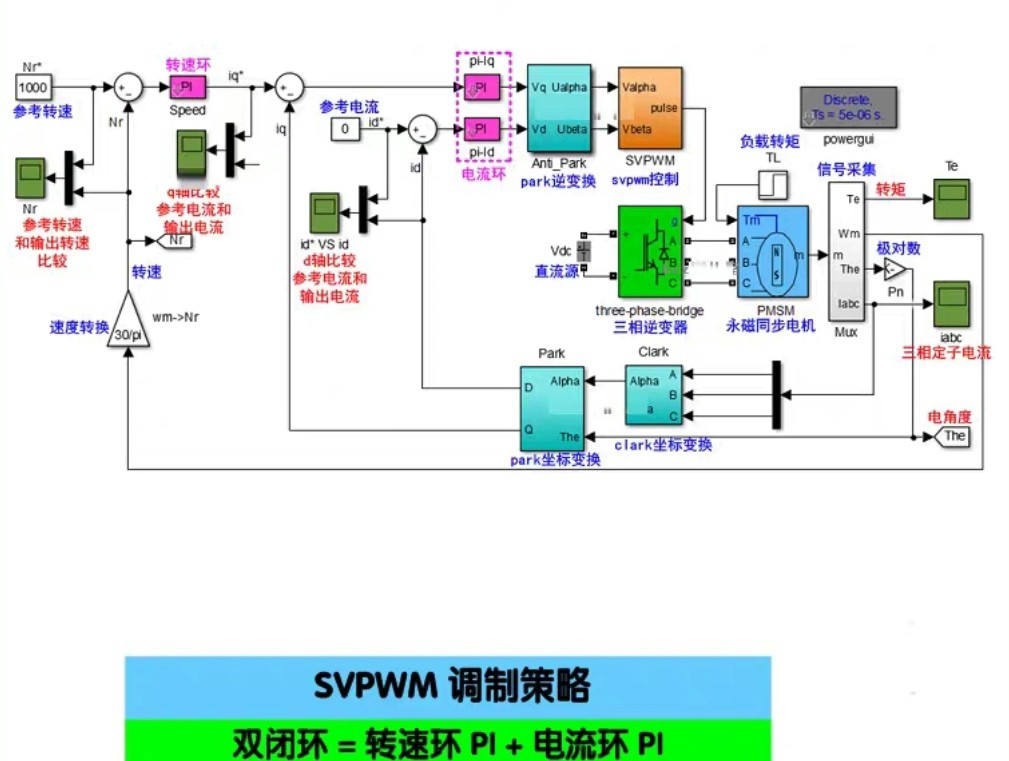

仿真模型搭建

首先，Simulink模型的核心是PI双闭环控制，外环是速度环，内环是电流环。速度环的输出作为电流环的参考输入，电流环的输出则通过SVPWM模块生成PWM信号，驱动PMSM。

% PI控制器参数设置
Kp_speed = 0.5;
Ki_speed = 0.1;
Kp_current = 1.2;
Ki_current = 0.3;

代码中的Kpspeed和Kispeed是速度环的比例和积分系数，Kpcurrent和Kicurrent是电流环的比例和积分系数。这些参数需要根据实际电机特性进行调节，以达到最佳控制效果。

仿真波形截图

仿真运行后，得到了几个关键的波形图。首先是电机的转速响应，可以看到在启动阶段，转速迅速上升并稳定在设定值附近，超调量较小，说明PI参数调节得还不错。

!转速响应波形

PMSM永磁同步电机PI双闭环SVPWM矢量matlab simulink仿真 17b及以上版本都可以打开 内容包含: 1.仿真波形截图 2.技术文档 3.相关文献 4.演示视频等，内容详见第一张图片，仿真模型见第二张图片c25

接下来是电流波形，电流环的控制效果也相当不错，电流快速跟踪参考值，波动较小。

!电流响应波形

技术文档

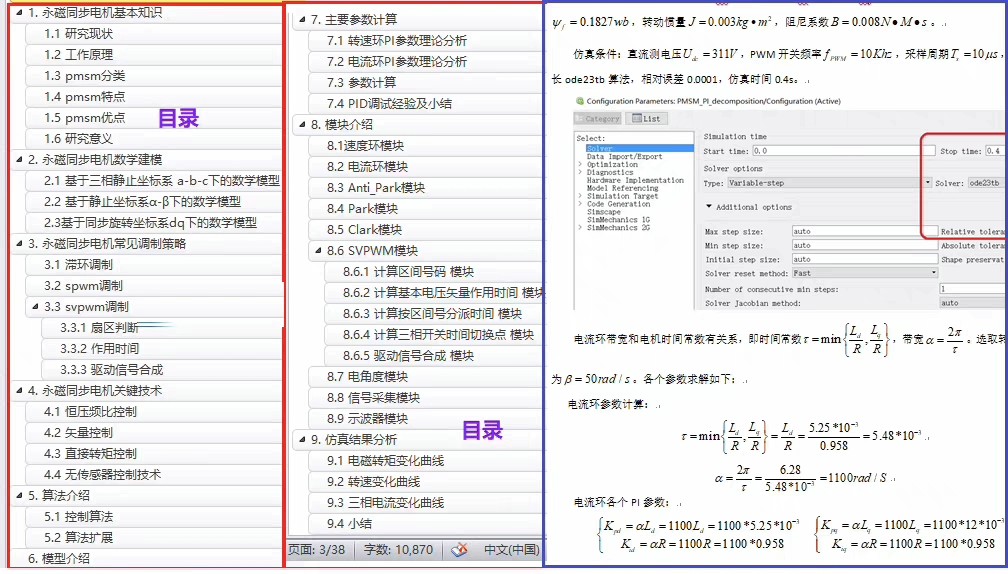

在技术文档中，详细记录了仿真模型的各个模块的功能和参数设置。比如SVPWM模块的实现，它通过将电压矢量映射到六个基本矢量上，生成相应的PWM信号。

% SVPWM模块代码片段
function [PWM_A, PWM_B, PWM_C] = SVPWM(V_alpha, V_beta)
    % 这里省略了具体实现细节
end

这个模块的关键在于如何将α-β坐标系下的电压矢量转换为三相PWM信号。代码中省略了具体实现，但核心思想是通过计算占空比来生成PWM信号。

相关文献

在研究过程中，参考了几篇关于PMSM控制的经典文献。比如《永磁同步电机矢量控制技术》和《基于SVPWM的PMSM控制系统设计》。这些文献详细介绍了PI控制器的设计方法和SVPWM的实现原理，对仿真模型的搭建有很大帮助。

演示视频

最后，我还录制了一个演示视频，展示了仿真模型的运行过程和结果。视频中可以看到电机从启动到稳态的整个过程，以及各个波形的实时变化。

点击这里观看演示视频

总结

通过这次仿真，我深刻体会到了PI双闭环SVPWM矢量控制在PMSM控制中的优势。仿真结果也验证了算法的有效性。当然，实际应用中还需要考虑更多因素，比如电机参数的不确定性和外部干扰等。希望这篇文章对大家有所帮助，如果有任何问题，欢迎留言讨论！
