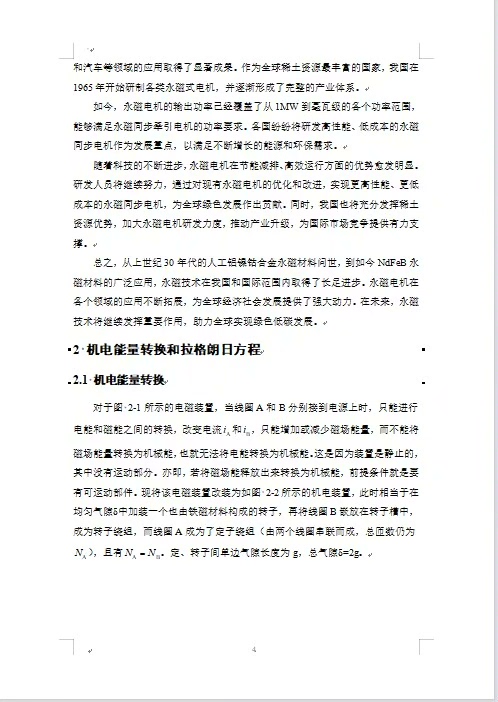

三相永磁同步电机矢量控制设计 本设计包括设计报告，仿真程序。 课题意义 与传统的交流同步电机、直流电机、交流异步电机三种电机形式相比较，永磁式同步电机有体积小、重量轻、控制简单等优点，因此在各种功率等级的场合得到越来越多的应用。 永磁同步电机的控制是永磁同步电机应用的关键技术，矢量控制又是应用最普遍的、性能优良的一种控制方式。 因此，对永磁同步电机的矢量控制分析，具有很重要的理论研究意义和实用价值。 在这种背景下，本文致力丁研究永磁同步电机矢量控制技术。 通过对永磁同步电机结构、数学模型以及矢量控制实现方式的研究来深入理解永磁同步电机矢量控制思想。

永磁同步电机（PMSM）这几年在工业界火得不行，尤其是在电动车和机器人领域。为啥？因为它比传统电机更轻巧、更省电，控制起来还灵活。不过，想要真正玩转它，矢量控制（FOC）这个“黑科技”必须得搞明白。今天咱们就来聊聊它的核心逻辑，顺便手撕几段关键代码，看看理论怎么落地成代码。

---

矢量控制的核心逻辑：把交流变直流

永磁同步电机的定子和转子磁场需要“对齐”才能高效工作。但交流电的三相电流天然是耦合的，直接控制难度大。矢量控制的骚操作就是通过坐标变换（Clarke + Park变换），把三相交流信号转成两轴直流量（d轴和q轴），相当于把复杂问题瞬间简化成小学生数学题。

举个代码例子，Clarke变换的Python实现：

def clarke_transform(ia, ib, ic):
    alpha = ia
    beta = (ia + 2*ib) / np.sqrt(3)
    return alpha, beta

这里ia, ib, ic是三相电流，变换后得到α和β轴分量。不过实际工程中，三相电流之和为0（ic = -ia - ib），所以代码可以省去ic参数，直接计算。

---

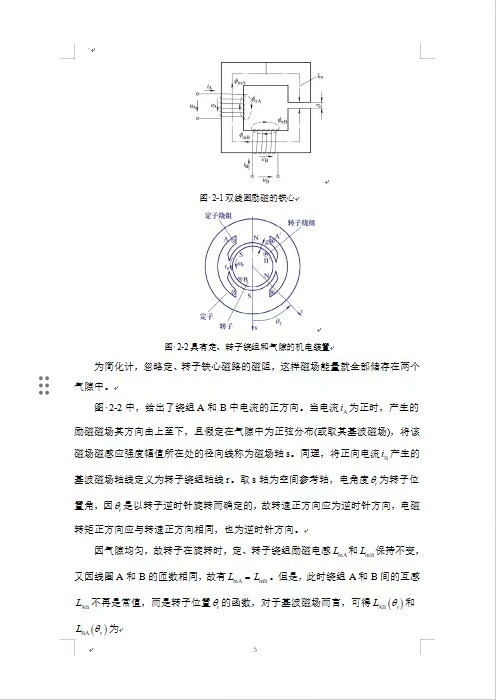

磁场定向：让转子磁场当“坐标轴”

Park变换的作用是把静止坐标系（α-β）转换到随转子旋转的坐标系（d-q）。这一步的关键是获取转子的角度θ（通常用编码器或观测器计算）。

三相永磁同步电机矢量控制设计 本设计包括设计报告，仿真程序。 课题意义 与传统的交流同步电机、直流电机、交流异步电机三种电机形式相比较，永磁式同步电机有体积小、重量轻、控制简单等优点，因此在各种功率等级的场合得到越来越多的应用。 永磁同步电机的控制是永磁同步电机应用的关键技术，矢量控制又是应用最普遍的、性能优良的一种控制方式。 因此，对永磁同步电机的矢量控制分析，具有很重要的理论研究意义和实用价值。 在这种背景下，本文致力丁研究永磁同步电机矢量控制技术。 通过对永磁同步电机结构、数学模型以及矢量控制实现方式的研究来深入理解永磁同步电机矢量控制思想。

Park变换的代码实现长这样：

def park_transform(alpha, beta, theta):
    d = alpha * np.cos(theta) + beta * np.sin(theta)
    q = -alpha * np.sin(theta) + beta * np.cos(theta)
    return d, q

这里theta是转子角度，d轴对齐转子磁场方向，q轴控制转矩。实际项目中，θ的精度直接决定控制效果，所以角度观测器的代码（比如锁相环）往往是核心难点。

---

电流环控制：PID调参是个玄学？

矢量控制通常用双闭环：外环速度环，内环电流环。电流环的PID参数直接影响响应速度和稳定性。下面是一段简化的电流环PI控制器代码：

// C语言示例（DSP芯片常用）
typedef struct {
    float Kp;
    float Ki;
    float integral;
} PIController;

float pi_update(PIController *pi, float error) {
    pi->integral += error * Ki;
    return pi->Kp * error + pi->integral;
}

实际调试时，Kp和Ki的取值需要兼顾动态响应和抗干扰能力。有个野路子：先关掉积分项（Ki=0），调Kp到系统刚好不震荡，再慢慢加Ki消除静差。

---

仿真实战：Simulink里的“灵魂画图”

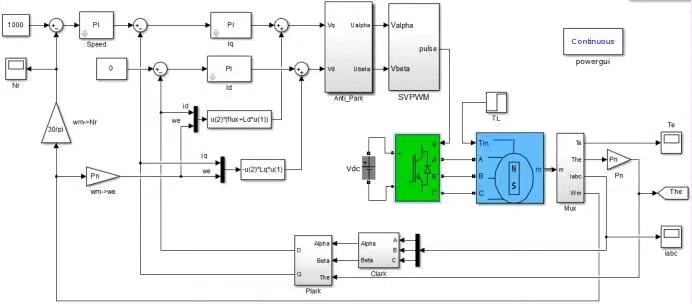

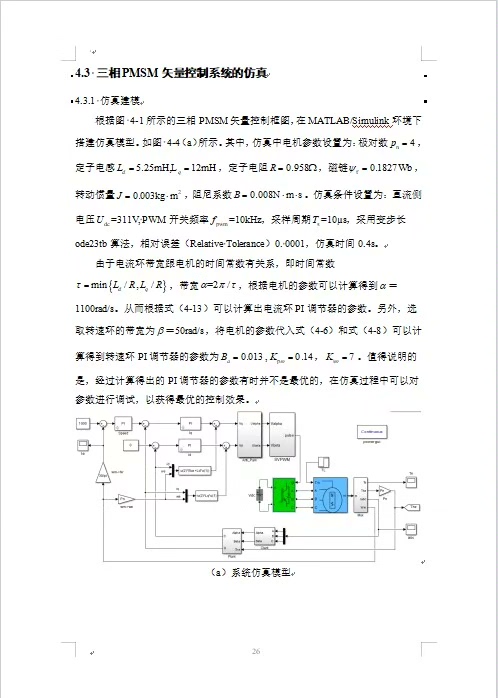

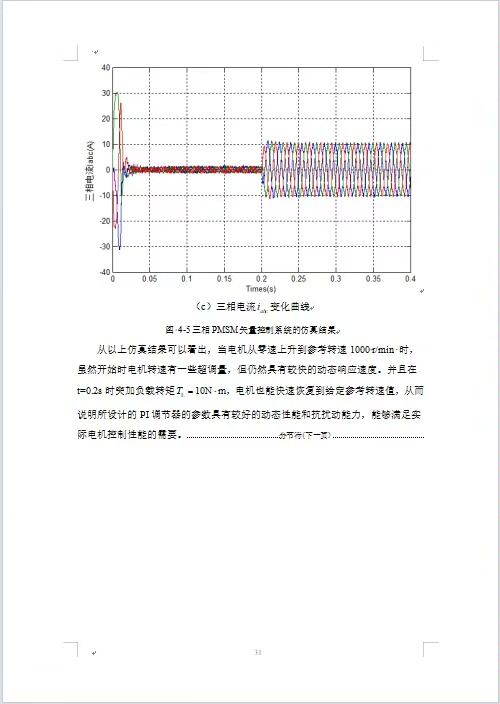

理论再牛也得靠仿真验证。Simulink里搭建PMSM矢量控制模型，核心模块包括：

1. SVPWM模块：把电压指令转成PWM波驱动逆变器
2. 坐标变换链：Clarke + Park变换及其反变换
3. 磁链观测器：用于无传感器控制（比如滑模观测器）

仿真中常见的一个坑：电机参数不准（比如电感值误差），会导致实际电流和理论值偏差大。这时候要么上参数辨识算法，要么在代码里加自适应补偿。

---

最后说点人话

矢量控制听起来高大上，但拆解后无非就是坐标变换+PID调节。不过真做起来，魔鬼全在细节里：角度观测的精度、死区补偿、参数鲁棒性……好在现在有现成的开源库（比如SimpleFOC），能帮工程师省不少力气。

搞控制的工程师都懂——调参调到头秃的时候，不妨喝口水，想想这玩意儿本质上还是在“驯服”磁场的方向。毕竟，代码和磁场一样，你得顺着它的脾气来。

（代码示例仅供参考，实际项目需结合硬件平台调整）
