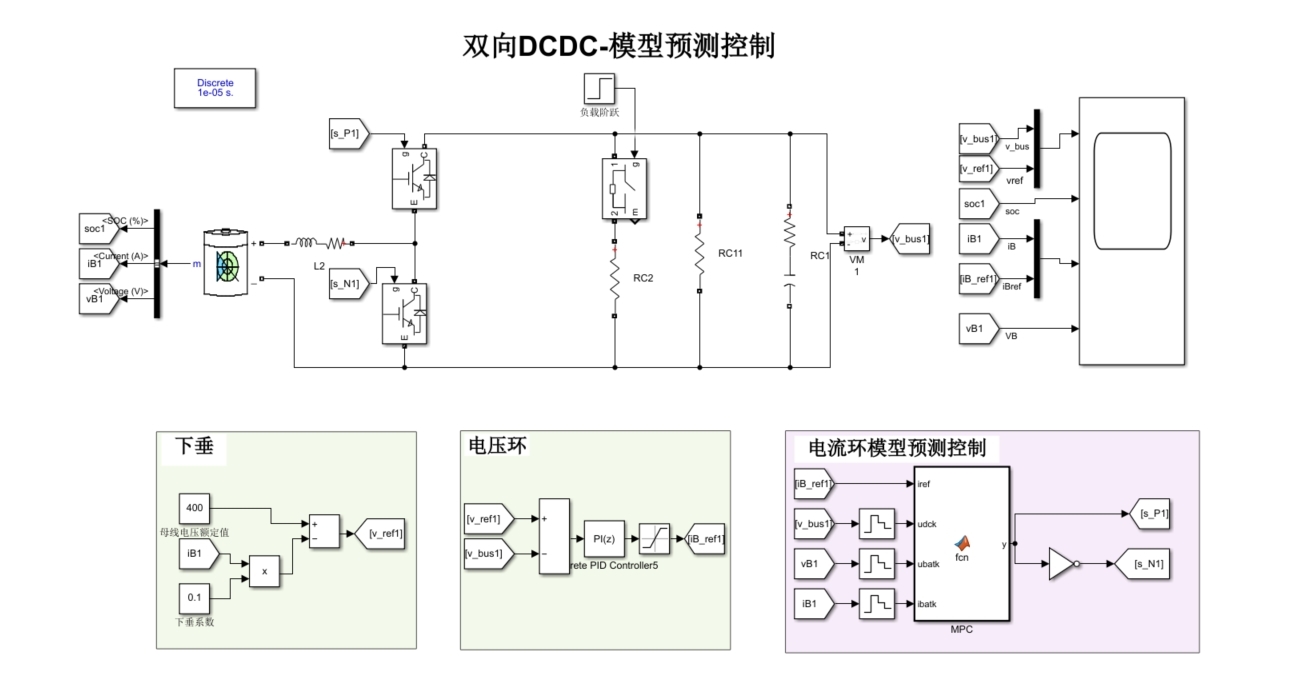

29 储能双向DCDC变流器-模型预测控制储能buck-boost双向dcdc负载初级控制为下垂控制电压环才采用PI控制电流环采用模型预测默认，可直接～附赠模型参考文献

在能源存储与转换的领域中，储能双向DCDC变流器扮演着至关重要的角色。今天咱就唠唠它基于模型预测控制的那些事儿，特别是涉及到buck - boost拓扑结构以及相关控制策略。

储能buck - boost双向dcdc负载

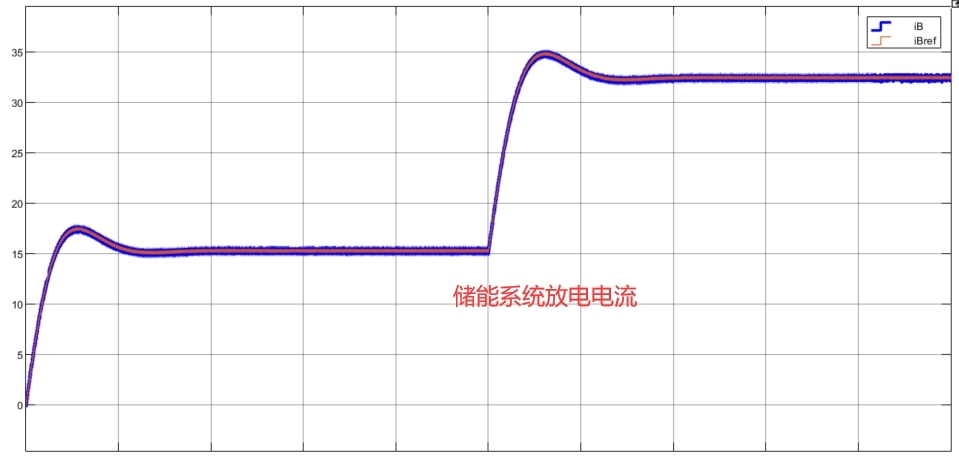

储能buck - boost双向DCDC变流器，它就像是能源流通的“智能枢纽”，可以在不同电压等级的储能设备和负载之间灵活地传递能量。无论是从储能设备向负载供电（buck模式），还是从负载向储能设备充电（boost模式），都能轻松应对。

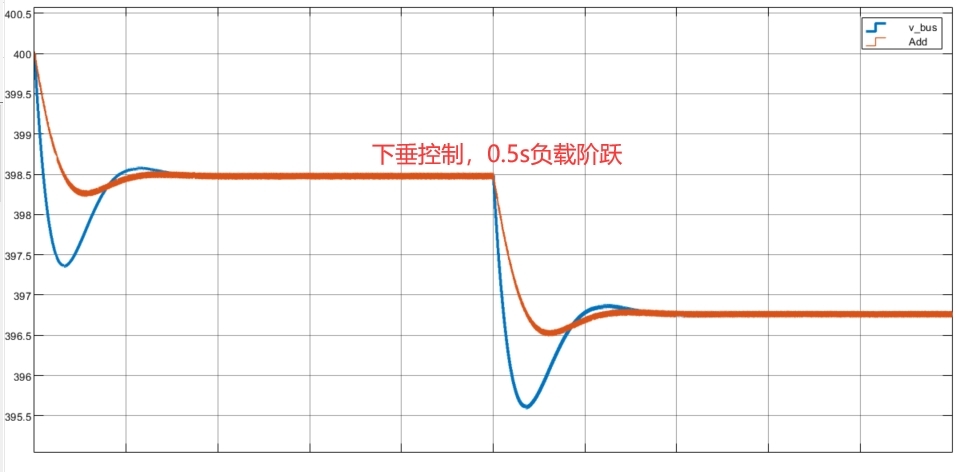

初级控制 - 下垂控制

初级控制采用下垂控制，这是一种很巧妙的策略。简单来讲，下垂控制能模拟传统发电机的下垂特性，根据输出功率的变化自动调整输出电压。比如说，当负载增加，输出功率变大时，电压会相应降低，就如同现实中发电机随着负载增大输出电压有所下降一样。虽然这里没有具体代码展示下垂控制，但大家可以想象一下，在代码逻辑里，我们会有类似以下伪代码的逻辑：

# 假设power为实时监测到的输出功率
# voltage为当前输出电压
# droop_rate为下垂系数
if power > rated_power:
    voltage = rated_voltage - droop_rate * (power - rated_power)
else:
    voltage = rated_voltage

这段伪代码大致体现了下垂控制根据功率调整电压的逻辑。通过这样的控制方式，使得多个变流器并联运行时，能够按照各自的容量合理分配负载功率。

电压环PI控制

电压环采用PI（比例积分）控制，这也是常见且有效的一种控制方式。PI控制的核心思想就是根据当前电压与目标电压的偏差，通过比例项快速响应偏差，积分项则用于消除稳态误差。

来看一段简单的模拟PI控制的Python代码：

class PIController:
    def __init__(self, kp, ki):
        self.kp = kp
        self.ki = ki
        self.integral = 0
        self.prev_error = 0

    def update(self, setpoint, process_variable):
        error = setpoint - process_variable
        p_term = self.kp * error
        self.integral += error
        i_term = self.ki * error
        output = p_term + i_term
        self.prev_error = error
        return output

在实际应用中，我们会把当前测量到的电压作为process_variable，目标电压作为setpoint，通过不断调用update函数，就可以得到调整电压所需的控制量。kp和ki则是需要根据实际系统特性进行调试的参数，kp决定了系统对偏差的响应速度，ki则主要负责消除稳态误差。

电流环模型预测控制

重头戏来了，电流环采用模型预测控制。模型预测控制的优势在于它能够根据系统的预测模型，提前计算出未来一段时间内的控制量，从而实现更精准、更快速的控制。

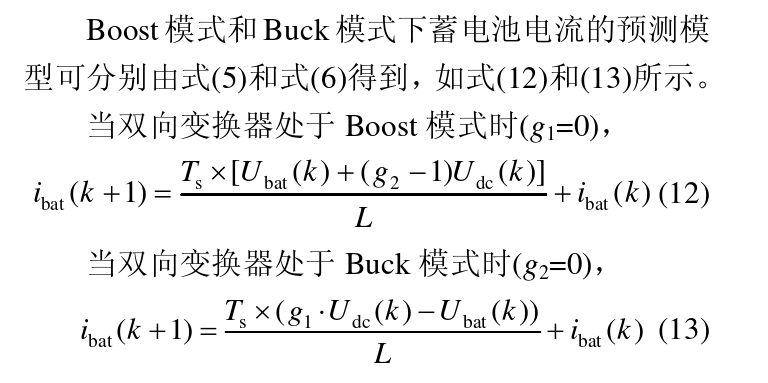

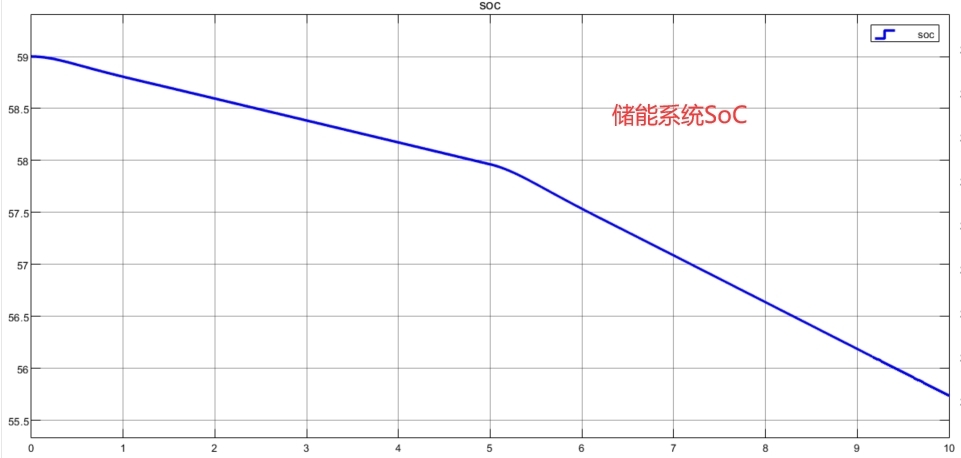

假设我们有一个简单的电流系统模型（这里只是为了示例简化）：

\[ i{k + 1} = a \cdot ik + b \cdot u_k \]

其中，\( i{k + 1} \) 是下一时刻的电流，\( ik \) 是当前时刻电流，\( u_k \) 是当前时刻的控制输入，\( a \) 和 \( b \) 是系统参数。

基于这个模型，我们的模型预测控制代码框架可能如下（同样以Python为例）：

import numpy as np

# 假设已知的系统参数
a = 0.9
b = 0.1

def model_predictive_control(current, target_current, horizon):
    u_optimal = 0
    cost_min = float('inf')
    for u in np.arange(-1, 1, 0.01):
        cost = 0
        i_predicted = current
        for k in range(horizon):
            i_predicted = a * i_predicted + b * u
            cost += (i_predicted - target_current) ** 2
        if cost < cost_min:
            cost_min = cost
            u_optimal = u
    return u_optimal

在这段代码里，modelpredictivecontrol函数实现了简单的模型预测控制逻辑。我们通过遍历不同的控制输入u，根据系统模型预测未来horizon步的电流值，并计算预测电流与目标电流之间的误差平方和作为代价函数cost。最终选择使代价函数最小的u作为最优控制输入返回。实际应用中，系统模型会更复杂，可能涉及到更多的状态变量和参数，但基本思路是类似的。
