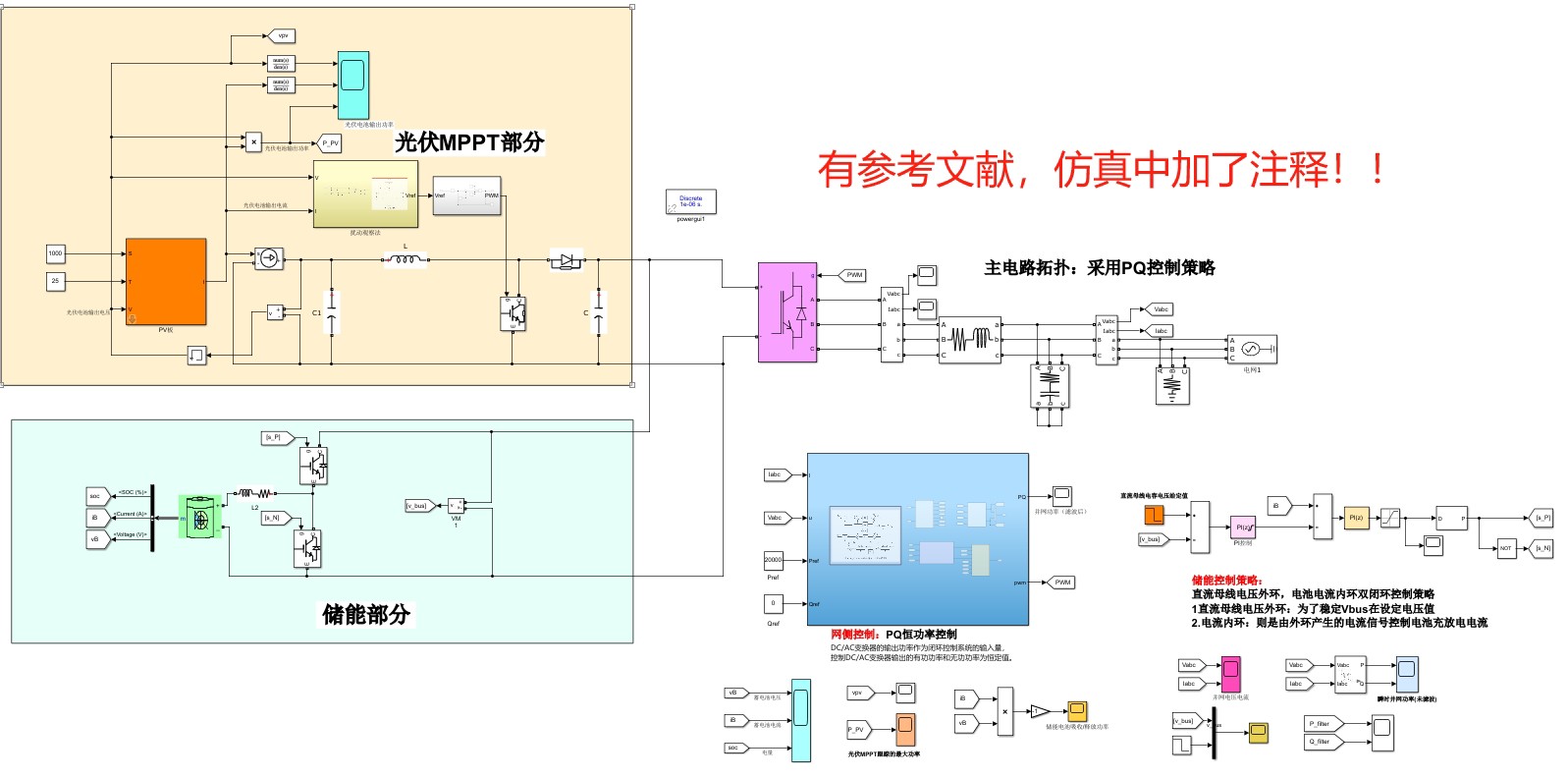

光伏储能三相PQ恒功率并网控制仿真（附参考文献及文档） ①网侧：采用PQ恒功率控制 参考文献《_微电网及其逆变器控制技术的研究》。 ②储能控制：直流母线电压外环，电池电流内环双闭环控制策略直流母线电压外环：为了稳定Vbus在设定电压值 电流内环：则是由外环产生的电流信号控制电池充放电电流 ③光伏Boost:光伏板参考文献搭建的光伏电池模型，MPPT算法采用经典的扰动观察法，可以更换其他算法，在功率等级差不多的情况下只需调光伏模块即可

在如今的能源领域，光伏储能系统因其清洁、可持续等特性，越来越受到关注。今天就来聊聊光伏储能三相PQ恒功率并网控制仿真，顺便还会附上参考文献及相关文档哦，希望能给各位在这个领域探索的小伙伴一些启发。

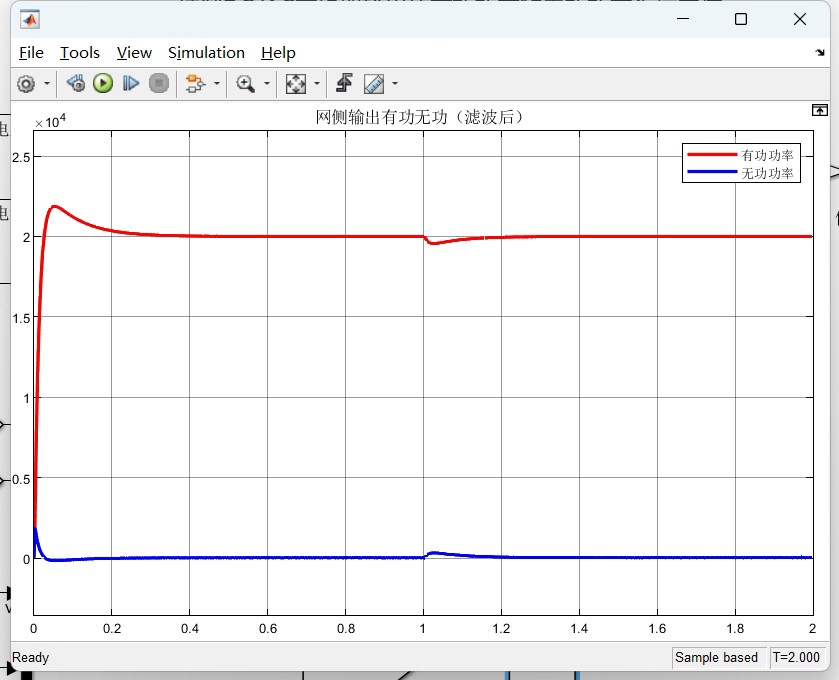

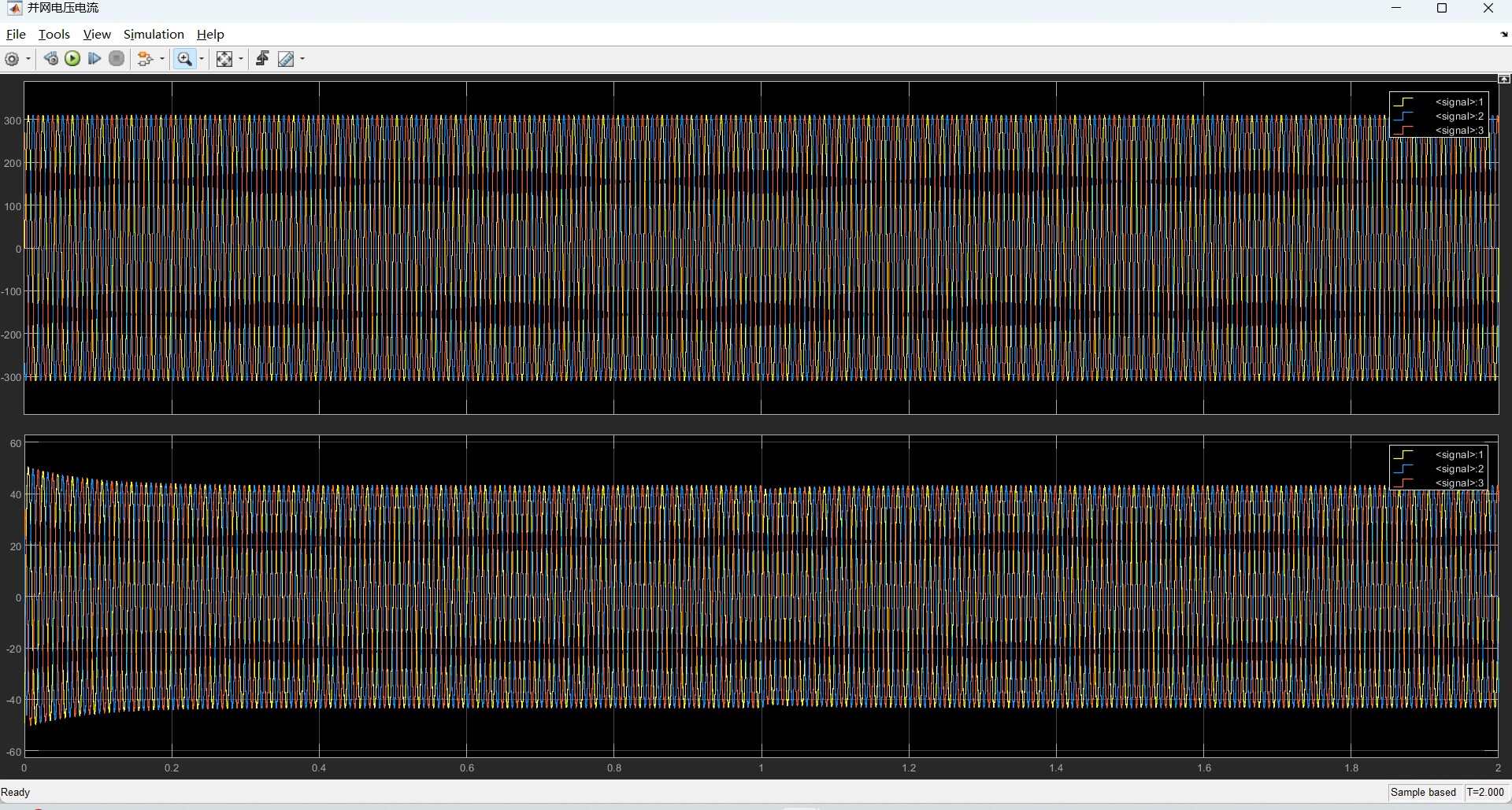

网侧：PQ恒功率控制

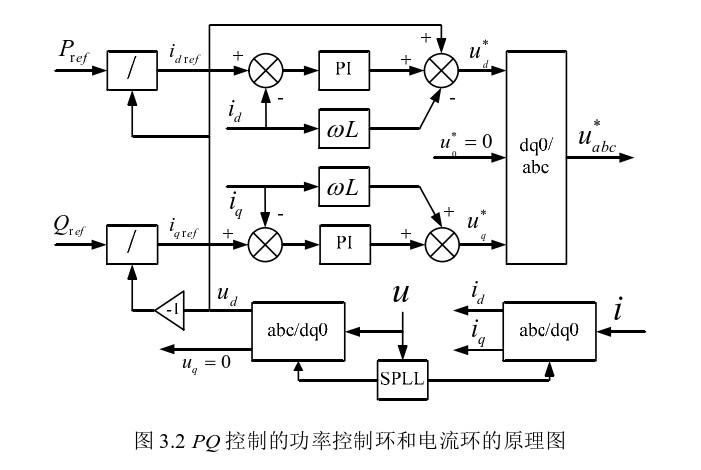

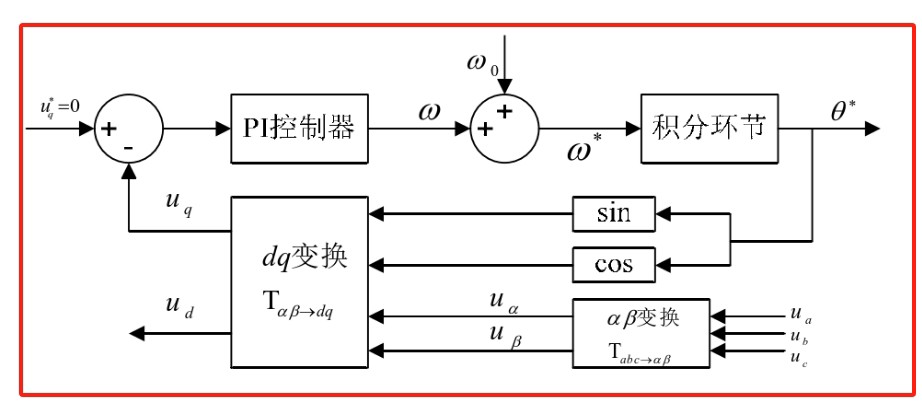

网侧采用PQ恒功率控制，这一控制策略在相关研究中占据重要地位，参考文献《微电网及其逆变器控制技术的研究》对其原理及应用有着详细阐述。PQ恒功率控制的核心思想是，通过调节逆变器输出的有功功率（P）和无功功率（Q），使其能够按照预设值向电网输送。在实际代码实现中，我们通常会涉及到对逆变器输出电压和电流的精确控制。

以下是一段简单的PQ控制代码示例（以Python为例，仅为示意，实际应用会复杂得多）：

import numpy as np

# 设定目标有功功率和无功功率
P_set = 1000  # 单位：瓦特
Q_set = 500   # 单位：乏

# 测量得到的逆变器输出电压和电流
V = 220  # 单位：伏特
I = np.array([10, 12, 14])  # 三相电流，单位：安培

# 计算当前的有功功率和无功功率
P = np.sum(V * I)
Q = np.sqrt((V * np.linalg.norm(I))**2 - P**2)

# 根据目标值和当前值调整逆变器输出
if P < P_set:
    # 增加逆变器输出电流以提高有功功率
    I = I * 1.1
if Q < Q_set:
    # 调整逆变器输出电压相位以提高无功功率
    # 这里简化处理，实际需要更复杂的相位计算
    V = V * 1.05

在这段代码中，首先设定了目标的有功功率和无功功率。然后根据测量得到的逆变器输出电压和电流，计算出当前的有功和无功功率。接着通过简单的逻辑判断，如果当前有功功率小于目标值，就增加逆变器输出电流；如果当前无功功率小于目标值，就尝试调整逆变器输出电压相位（这里只是简单示意，实际中相位调整需更精确计算）。

储能控制：双闭环控制策略

储能控制采用直流母线电压外环和电池电流内环的双闭环控制策略，这一策略能有效地维持系统的稳定性和电池的充放电管理。

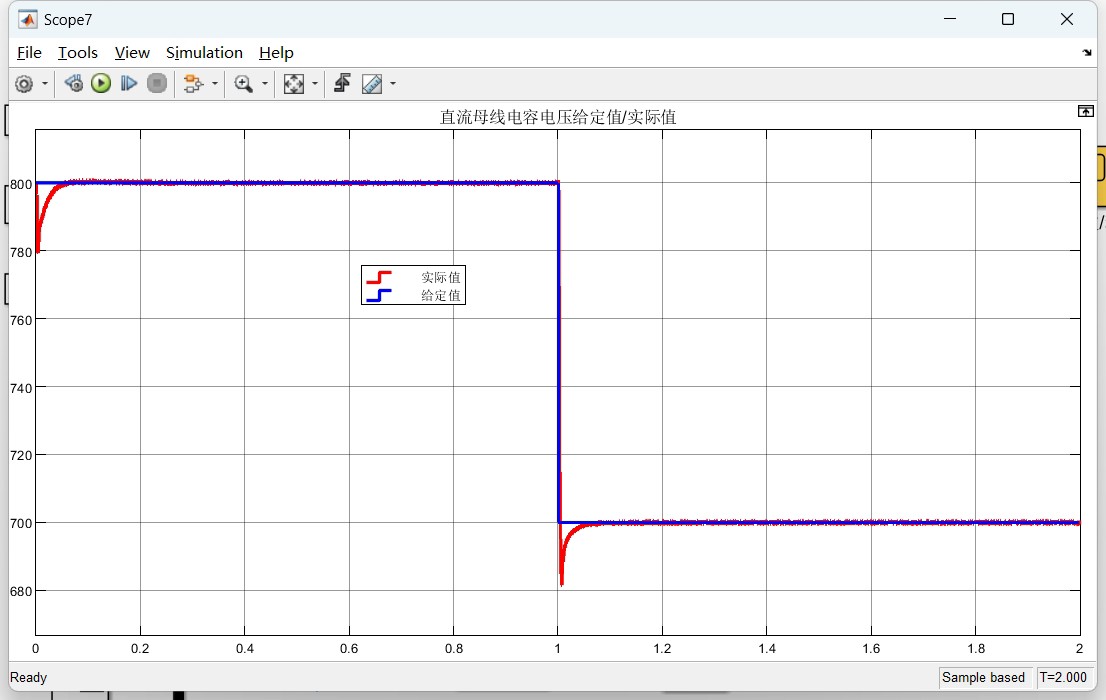

直流母线电压外环

直流母线电压外环的主要目的是稳定Vbus在设定电压值。想象一下，直流母线就像是整个储能系统的“能量枢纽”，其电压的稳定至关重要。如果电压波动过大，不仅会影响储能设备的性能，还可能对整个并网系统造成损害。

电流内环

电流内环则是由外环产生的电流信号控制电池充放电电流。它就像是一个精准的“阀门”，根据外环传来的指令，精确控制电池充放电的电流大小，确保电池在安全、高效的状态下工作。

以下是一个简单的双闭环控制代码框架（同样以Python为例，为示意简化版）：

# 设定直流母线电压目标值
Vbus_set = 480  # 单位：伏特
# 设定电池电流限制
I_battery_max = 50  # 单位：安培

# 实际测量的直流母线电压和电池电流
Vbus_measured = 475
I_battery_measured = 40

# 电压外环PI控制器参数
Kp_v = 0.1
Ki_v = 0.01
integral_v = 0

# 电流内环PI控制器参数
Kp_i = 0.05
Ki_i = 0.005
integral_i = 0

# 电压外环计算
error_v = Vbus_set - Vbus_measured
integral_v += error_v
control_signal_v = Kp_v * error_v + Ki_v * integral_v

# 电流内环计算
error_i = control_signal_v - I_battery_measured
integral_i += error_i
control_signal_i = Kp_i * error_i + Ki_i * integral_i

# 根据计算结果调整电池充放电
if control_signal_i > 0:
    # 充电
    I_battery_measured += control_signal_i
else:
    # 放电
    I_battery_measured += control_signal_i
if I_battery_measured > I_battery_max:
    I_battery_measured = I_battery_max
elif I_battery_measured < -I_battery_max:
    I_battery_measured = -I_battery_max

在这个代码框架中，先设定了直流母线电压目标值和电池电流限制。然后通过实际测量得到直流母线电压和电池电流。接着分别在电压外环和电流内环使用PI控制器，根据目标值和测量值的误差进行计算，得到控制信号。最后根据控制信号调整电池的充放电电流，并对电流进行限制，确保在安全范围内。

光伏Boost：光伏电池模型与MPPT算法

光伏Boost部分，我们是依据参考文献搭建的光伏电池模型。这里使用的MPPT（最大功率点跟踪）算法是经典的扰动观察法。不过有趣的是，在功率等级差不多的情况下，要是你想尝试其他算法，只需对光伏模块进行相应调整就好啦。

光伏储能三相PQ恒功率并网控制仿真（附参考文献及文档） ①网侧：采用PQ恒功率控制 参考文献《_微电网及其逆变器控制技术的研究》。 ②储能控制：直流母线电压外环，电池电流内环双闭环控制策略直流母线电压外环：为了稳定Vbus在设定电压值 电流内环：则是由外环产生的电流信号控制电池充放电电流 ③光伏Boost:光伏板参考文献搭建的光伏电池模型，MPPT算法采用经典的扰动观察法，可以更换其他算法，在功率等级差不多的情况下只需调光伏模块即可

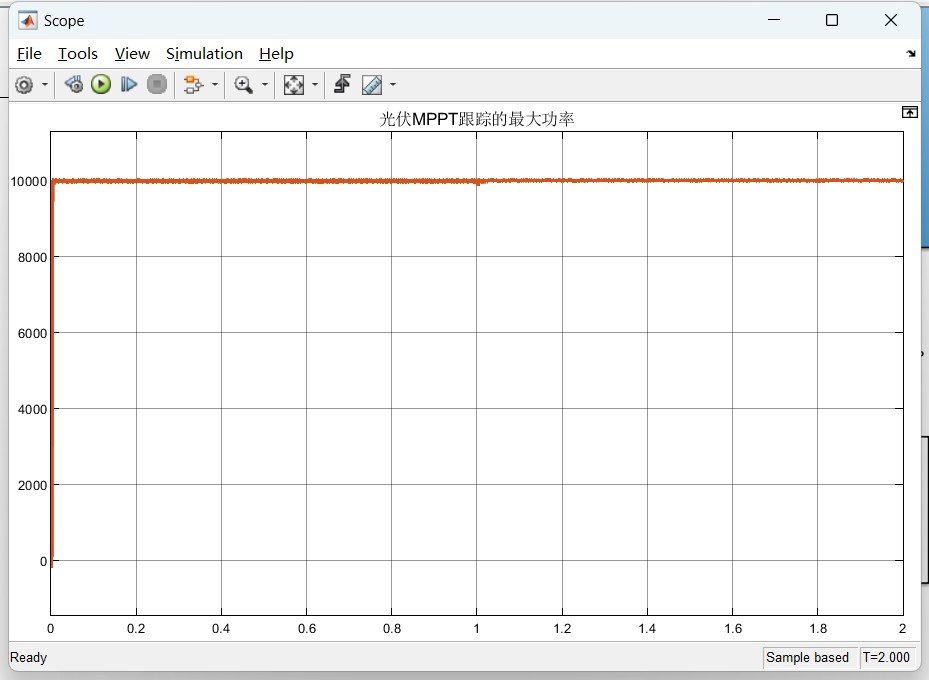

扰动观察法的原理就是通过不断地扰动光伏阵列的工作点，观察功率的变化方向，从而找到最大功率点。以下是一个简单的扰动观察法代码示例（以C语言为例，简化示意）：

#include <stdio.h>

// 假设的光伏电池参数
float Voc = 30;  // 开路电压，单位：伏特
float Isc = 5;   // 短路电流，单位：安培
float Pmax;      // 最大功率

// 扰动步长
float step = 0.01;

// 初始工作电压
float V = 0;
// 初始工作电流
float I = 0;

void mppt_perturb_and_observe() {
    float P1, P2;
    float dP;
    // 计算初始功率
    P1 = V * I;
    // 扰动电压
    V += step;
    // 重新计算电流（实际需根据光伏模型计算，这里简化）
    I = Isc * (1 - 0.005 * (V - Voc));
    // 计算扰动后的功率
    P2 = V * I;
    dP = P2 - P1;
    if (dP > 0) {
        // 如果功率增加，继续朝相同方向扰动
        step = step;
    } else {
        // 如果功率减小，改变扰动方向
        step = -step;
    }
}

在这个代码里，首先设定了一些光伏电池的假设参数，包括开路电压、短路电流等。然后定义了扰动步长和初始的工作电压、电流。在mpptperturband_observe函数中，先计算初始功率，然后对电压进行扰动，重新计算电流和扰动后的功率。通过比较两次功率的差值，决定下一步扰动的方向。

总的来说，光伏储能三相PQ恒功率并网控制仿真是一个复杂但又极具探索价值的领域，希望今天分享的这些内容能让大家对其有更深入的了解，一起在这个领域不断挖掘更多的可能性！

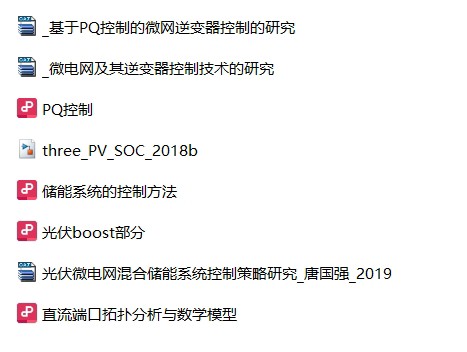

以上代码均为示意简化版，实际应用中需根据具体系统参数和要求进行更严谨的设计与开发。相关参考文献及详细文档可进一步帮助大家深入研究这一课题。
