BMS电池管理系统matlab仿真模型限位EKF-SOC均衡充放电控制 电池管理系统BMS的matlab仿真模型限位EKF-SOC均衡充放电控制链接 即即发 BMSmatlab仿真模型 BMS仿真，电池管理系统，整个BMS的matlab仿真模型。 包含限位，EKF-SOC，均衡，充点电控制，冷却风机，充电控制，开机自检功能。 SOC: State of charge，电池剩余电量百分比SOH:State of health，电池健康度，可以理解为电池当前的容量与出厂容量的百分比 SOP:State of Power，电池功率状态 OCV: Open Circuit Voltage，电池开路电压

在电池管理系统（BMS）的设计与实现中，Matlab仿真是一个非常有用的工具。通过构建BMS的Matlab仿真模型，可以直观地观察各个模块的协同工作，分析系统的性能，并验证控制算法的有效性。本文将介绍一个完整的BMS仿真模型，包括限位控制、EKF-SOC均衡充放电控制以及其他相关功能。

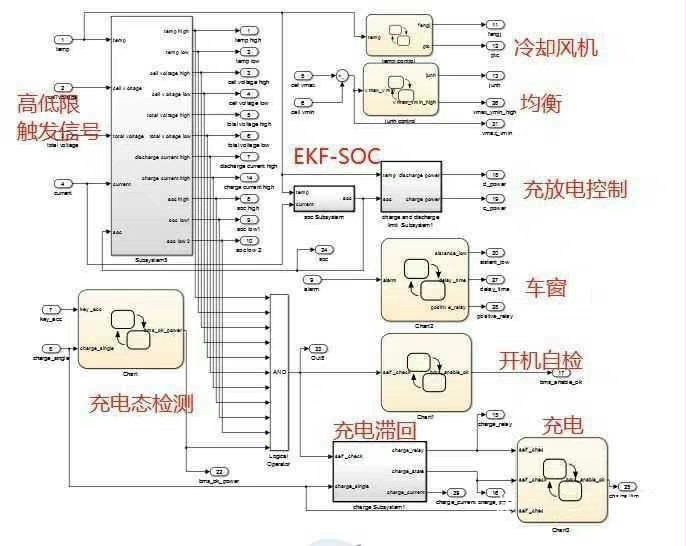

仿真模型概述

本仿真模型基于Matlab Simulink平台构建，主要包含以下功能模块：

1. 限位控制模块：确保电池在安全运行范围内工作，防止过充、过放电等危险情况。
2. EKF-SOC均衡充放电控制模块：基于扩展卡尔曼滤波（EKF）算法，实现 SOC（电池剩余电量百分比）的均衡控制。
3. 均衡充放电控制模块：根据SOC的变化，动态调整充放电功率，确保电池均衡健康。
4. 冷却风机控制模块：根据电池温度变化，调节冷却风机的开/关状态。
5. 充电状态显示模块：实时显示电池充电状态，包括充放电功率、SOC、SOH等参数。
6. 开机自检模块：在系统开机时进行自检，确保所有模块正常工作。

---

仿真模型代码示例

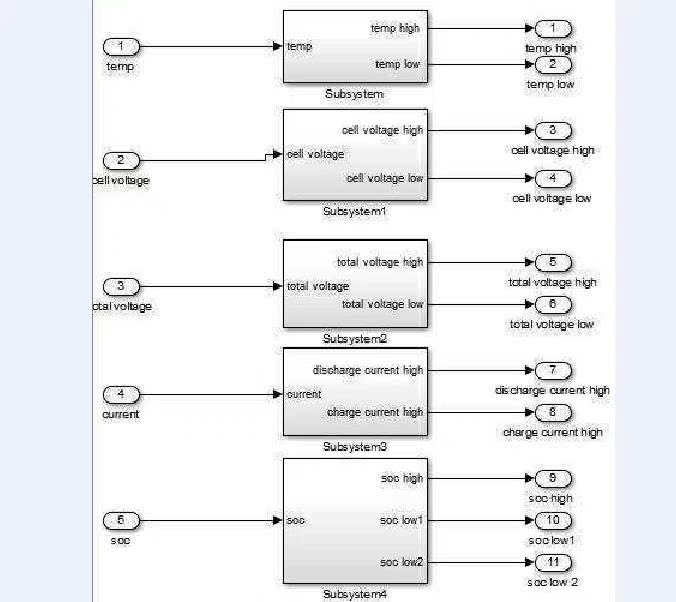

1. 限位控制模块

限位控制模块的主要目的是防止电池超充和过放电。以下是一个简单的限位控制模块代码示例：

function [charge_current, discharge_current] = limit_control(Vb, Vth, Vc)
    % 输入参数
    % Vb: 电池电压
    % Vth: 充电阈值
    % Vc: 放电阈值

    % 充电限位
    if Vb > Vth
        charge_current = min(charge_current, Vth - Vb);
    end

    % 放电限位
    if Vb < Vc
        discharge_current = max(discharge_current, Vc - Vb);
    end

    % 返回充放电电流
    return [charge_current, discharge_current];
end

代码解释：

• 输入参数包括电池电压 Vb、充电阈值 Vth 和放电阈值 Vc。
• 充电限位：当电压超过 Vth 时，限制充电电流。
• 放电限位：当电压低于 Vc 时，限制放电电流。

---

2. EKF-SOC均衡充放电控制模块

EKF-SOC均衡充放电控制模块的核心是基于扩展卡尔曼滤波算法的SOC估计和均衡控制。以下是一个简化版本的代码示例：

function [SOC, SOH] = ekf_soc_control(Vb, Vt, dt)
    % 输入参数
    % Vb: 电池电压
    % Vt: 开关电压
    % dt: 时间步长

    % 系统状态：SOC和SOH
    % 系统噪声协方差
    % 控制输入：充放电电流

    % 扩展卡尔曼滤波预测步
    % 1. 预测状态
    SOC = SOC_prev + (Vt - Vb) * dt;
    SOH = SOH_prev;

    % 2. 预测误差协方差
    P = P_prev + Q;

    % 3. 更新观测
    Z = Vb;

    % 4. 计算卡尔曼增益
    K = P / (P + R);

    % 5. 更新状态
    SOC = SOC + K * (Z - Z_hat);
    SOH = SOH + K * (Z - Z_hat);

    % 6. 更新误差协方差
    P = (I - K) * P;

    % 返回SOC和SOH
    return [SOC, SOH];
end

代码解释：

• 输入参数包括电池电压 Vb、开关电压 Vt 和时间步长 dt。
• 扩展卡尔曼滤波通过预测和更新步，估计SOC和SOH。
• SOH（电池健康度）通过SOC和电池老化数据进行估算。

---

3. 充平衡控模块

充平衡控模块可以根据SOC的变化动态调整充放电功率，以实现电池均衡健康。以下是简单的充平衡控模块代码：

function [charge_power, discharge_power] = balance_control(SOC, SOH, max_power)
    % 输入参数
    % SOC: 电池剩余电量百分比
    % SOH: 电池健康度
    % max_power: 最大充放电功率

    % 充电功率控制
    if SOC < 80 && SOH > 80
        charge_power = max_power;
    else
        charge_power = 0;
    end

    % 放电功率控制
    if SOC > 20 && SOH > 80
        discharge_power = max_power;
    else
        discharge_power = 0;
    end

    % 返回充放电功率
    return [charge_power, discharge_power];
end

代码解释：

• 充电功率控制：当SOC低于80%且SOH高于80%时，开启充电。
• 放电功率控制：当SOC高于20%且SOH高于80%时，开启放电。

---

仿真模型运行效果

通过上述模块的协同工作，仿真模型可以实现以下功能：

1. 限位控制：防止电池超充和过放电。
2. EKF-SOC均衡控制：实时估计SOC和SOH，确保电池均衡健康。
3. 充平衡控：动态调整充放电功率，延长电池使用寿命。
4. 温度控制：通过冷却风机控制电池温度，避免过热。
5. 自检功能：在系统开机时进行自检，确保所有模块正常工作。

---

总结

通过Matlab仿真，我们可以构建一个完整的BMS仿真模型，涵盖限位控制、EKF-SOC均衡充放电控制、冷却风机控制、充电状态显示以及开机自检等功能。该仿真模型不仅有助于理解BMS的工作原理，还能为控制算法的优化和系统设计提供参考。

BMS电池管理系统matlab仿真模型限位EKF-SOC均衡充放电控制 电池管理系统BMS的matlab仿真模型限位EKF-SOC均衡充放电控制链接 即即发 BMSmatlab仿真模型 BMS仿真，电池管理系统，整个BMS的matlab仿真模型。 包含限位，EKF-SOC，均衡，充点电控制，冷却风机，充电控制，开机自检功能。 SOC: State of charge，电池剩余电量百分比SOH:State of health，电池健康度，可以理解为电池当前的容量与出厂容量的百分比 SOP:State of Power，电池功率状态 OCV: Open Circuit Voltage，电池开路电压

未来，可以进一步扩展该仿真模型，加入温度管理、状态预测、状态扩展学习（SOE-L）等功能，以提高BMS的性能和可靠性。
