【简易的永磁同步风力发电机simulink仿真模型】 Wind_Turbine_PMSG 可变风速，可以改变和模拟任何参数来研究系统的响应。

在风力发电领域，永磁同步风力发电机（PMSG）的研究至关重要。今天咱就来聊聊这个简易的永磁同步风力发电机Simulink仿真模型——WindTurbinePMSG ，它可是有个超厉害的特点，就是可变风速，而且能随意改变和模拟任何参数，方便我们研究系统响应。

模型搭建思路

首先，要搭建这个模型，我们得清楚风力发电的基本原理。风带动风力机叶片旋转，将风能转化为机械能，再通过永磁同步发电机将机械能转化为电能。

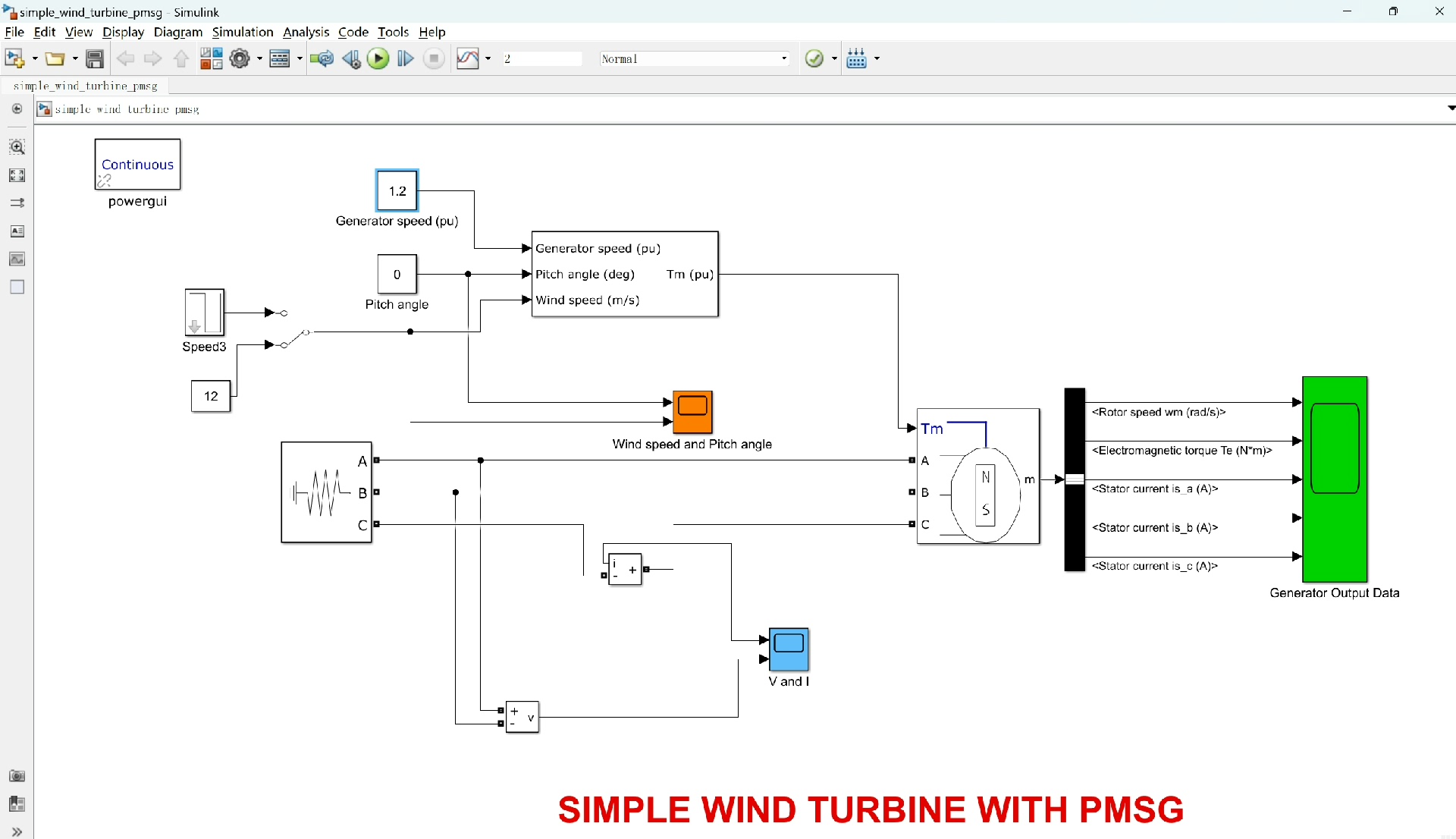

在Simulink里，我们可以先找一些基础模块来构建这个系统。比如说，风速模块可以用信号发生器来模拟可变风速。像下面这样简单的代码就可以实现一个简单的风速变化信号：

% 创建一个时间向量
t = 0:0.01:10;
% 模拟风速正弦变化
wind_speed = 5 + 3*sin(2*pi*0.2*t);

这里我们设定风速在5m/s基础上，叠加一个幅值为3m/s，频率为0.2Hz的正弦变化，这样就模拟出了一个不断变化的风速。

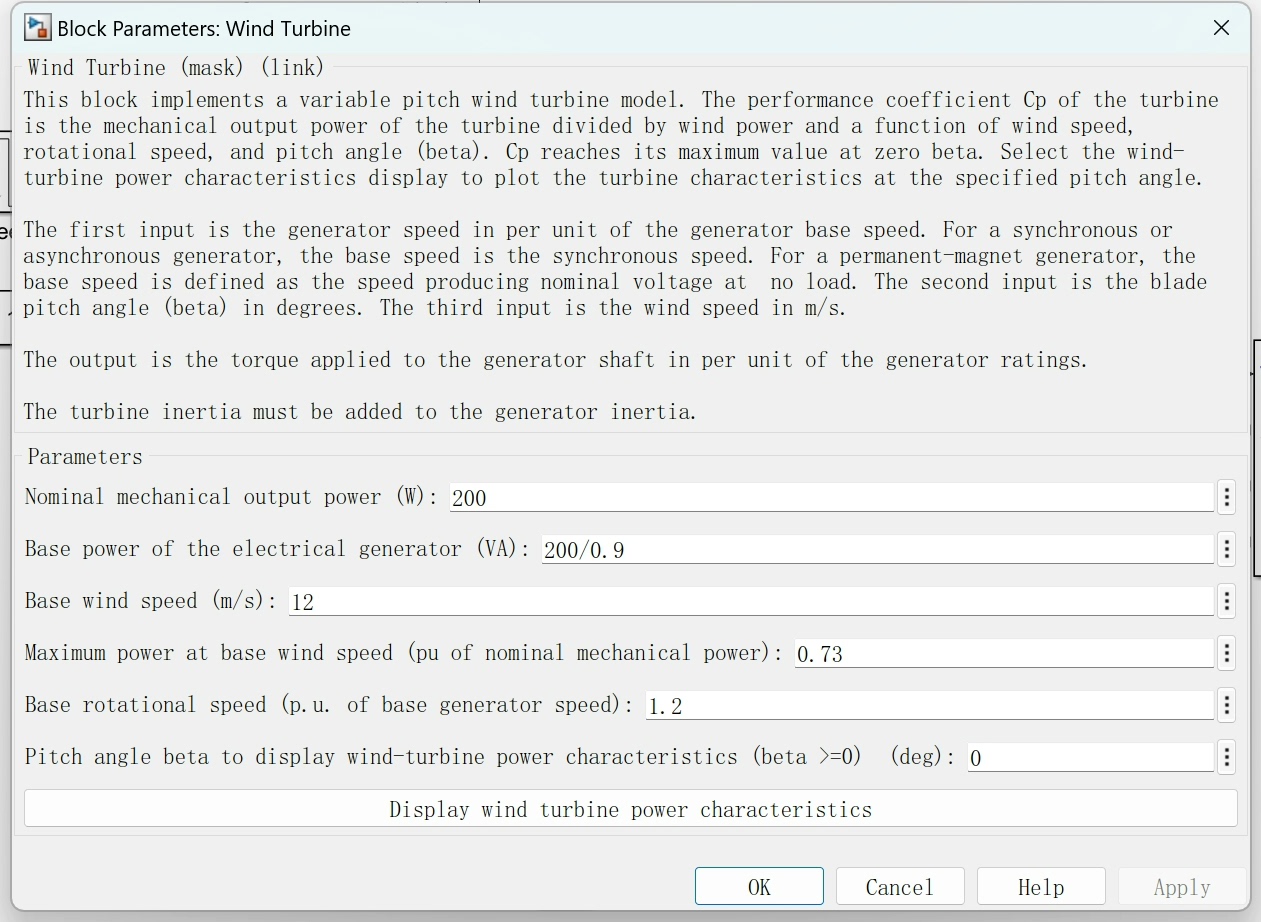

风力机模块

风力机模块是将风能转化为机械能的关键。它的输出转矩和转速与风速紧密相关。在Simulink中，我们可以通过数学模型来搭建这个模块。简单来说，风力机输出功率 $P_w$ 可以用这个公式计算：

$Pw = \frac{1}{2}\rho A v^3 Cp(\lambda,\beta)$

其中，$\rho$ 是空气密度，$A$ 是风力机扫掠面积，$v$ 是风速，$C_p$ 是风能利用系数，它是叶尖速比 $\lambda$ 和桨距角 $\beta$ 的函数。

【简易的永磁同步风力发电机simulink仿真模型】 Wind_Turbine_PMSG 可变风速，可以改变和模拟任何参数来研究系统的响应。

在代码实现上，我们可以先定义一些常量：

rho = 1.225; % 空气密度，kg/m^3
R = 40; % 叶片半径，m
A = pi*R^2; % 扫掠面积，m^2

然后通过复杂一些的函数来计算 $C_p$ 以及最终的输出功率和转矩。

永磁同步发电机模块

永磁同步发电机则是将机械能转化为电能的部分。在Simulink里，我们可以使用电机库中的永磁同步电机模块。这个模块需要输入机械转矩和转速，输出三相电压和电流。

在代码层面，我们要根据电机的参数来设置模块。比如电机的额定功率、额定转速、定子电阻、电感等参数。假设我们有一台额定功率为 $P{rated}$ ，额定转速为 $n{rated}$ 的永磁同步发电机：

P_rated = 1e6; % 1MW
n_rated = 1500; % 1500rpm
omega_rated = 2*pi*n_rated/60; % 额定电角速度

通过这些参数设置，发电机模块就能准确模拟永磁同步发电机在不同工况下的运行。

研究系统响应

有了这个完整的模型，我们就能通过改变各种参数来研究系统响应啦。比如说，改变风速的变化频率，观察发电机输出功率和电流的变化。或者调整桨距角，看看对风力机捕获风能效率的影响。

当我们改变风速信号的频率时，就像这样修改代码：

% 修改后的风速信号
wind_speed = 5 + 3*sin(2*pi*0.5*t); % 频率改为0.5Hz

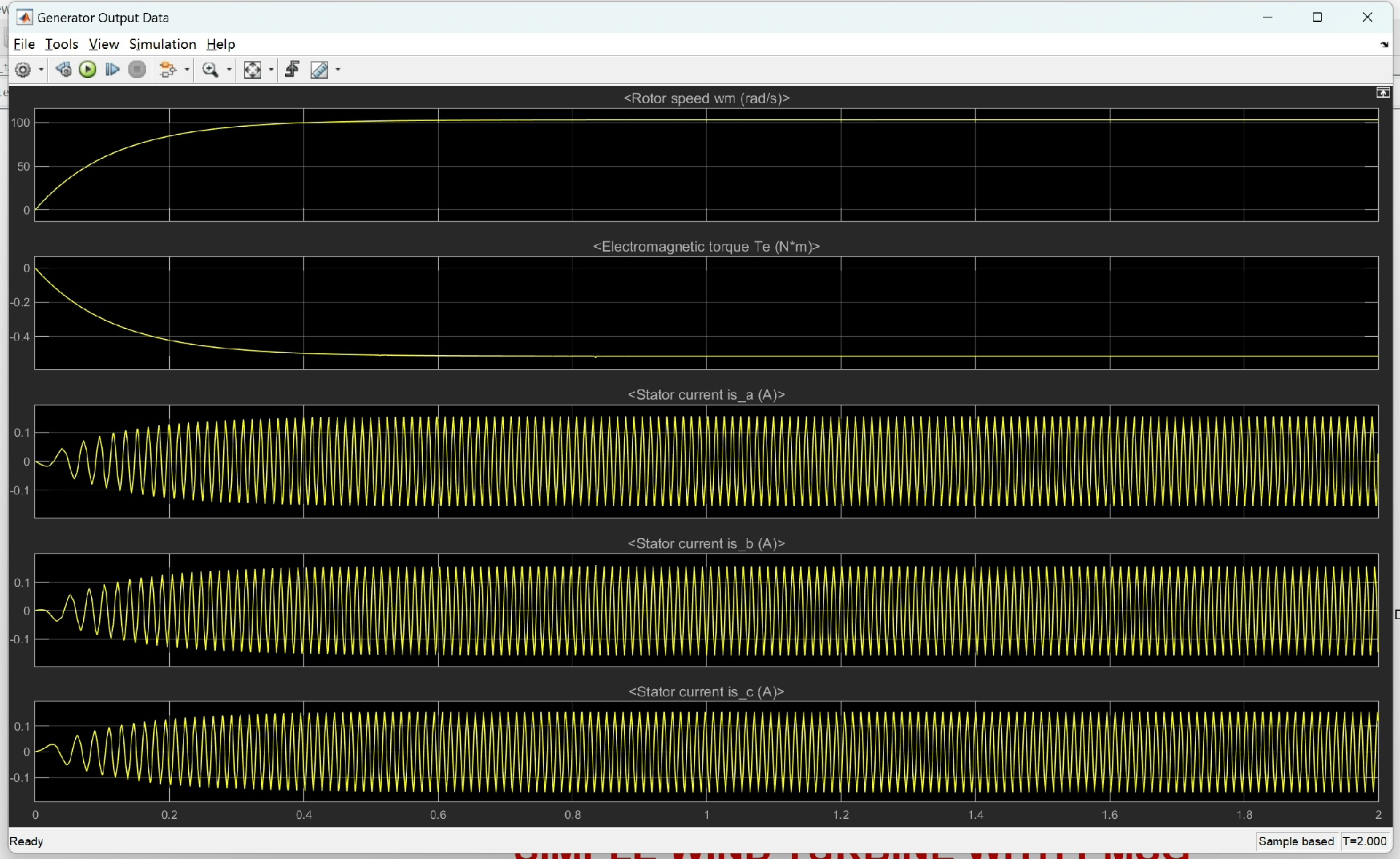

运行模型后，我们可以从示波器模块中清晰看到发电机输出的变化。如果输出功率波动增大，那就说明风速变化频率的增加对系统稳定性有一定影响。

总之，这个简易的永磁同步风力发电机Simulink仿真模型 WindTurbinePMSG ，为我们研究风力发电系统提供了一个非常好的平台，通过调整各种参数，能让我们更深入了解系统内部的运行机制和响应特性。
