服务客户：同行合作企业 阳江市XX机房
故障设备：Dell Compellent SCv2020 存储
维修团队：讯捷蓝达科技
服务日期：26.3.15

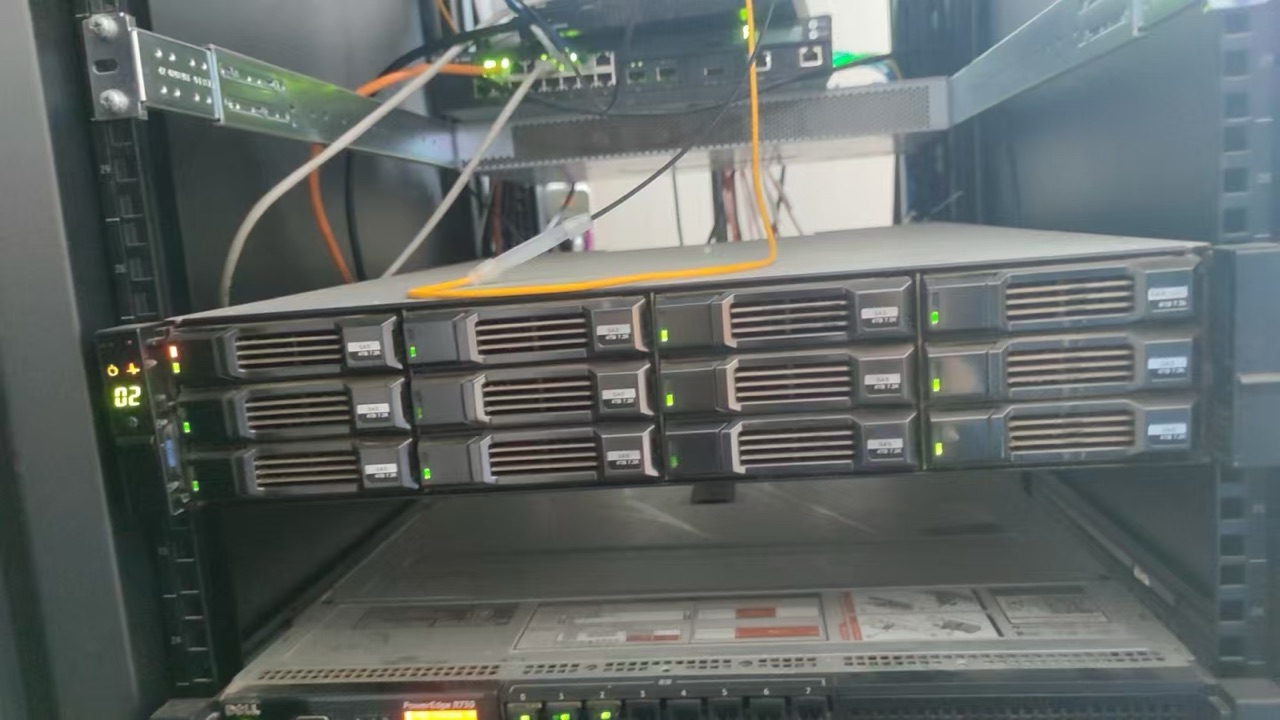

合作企业机房内1台Dell Compellent SCv2020存储阵列承载核心业务数据存储，日常用于企业级数据库、文件共享等关键业务。该设备为双控制器架构（顶控制器+底控制器），具备冗余容错能力，本次故障触发后，业务运行面临“单路径访问”“RAID重建中断”风险，需专业团队快速定位并修复。

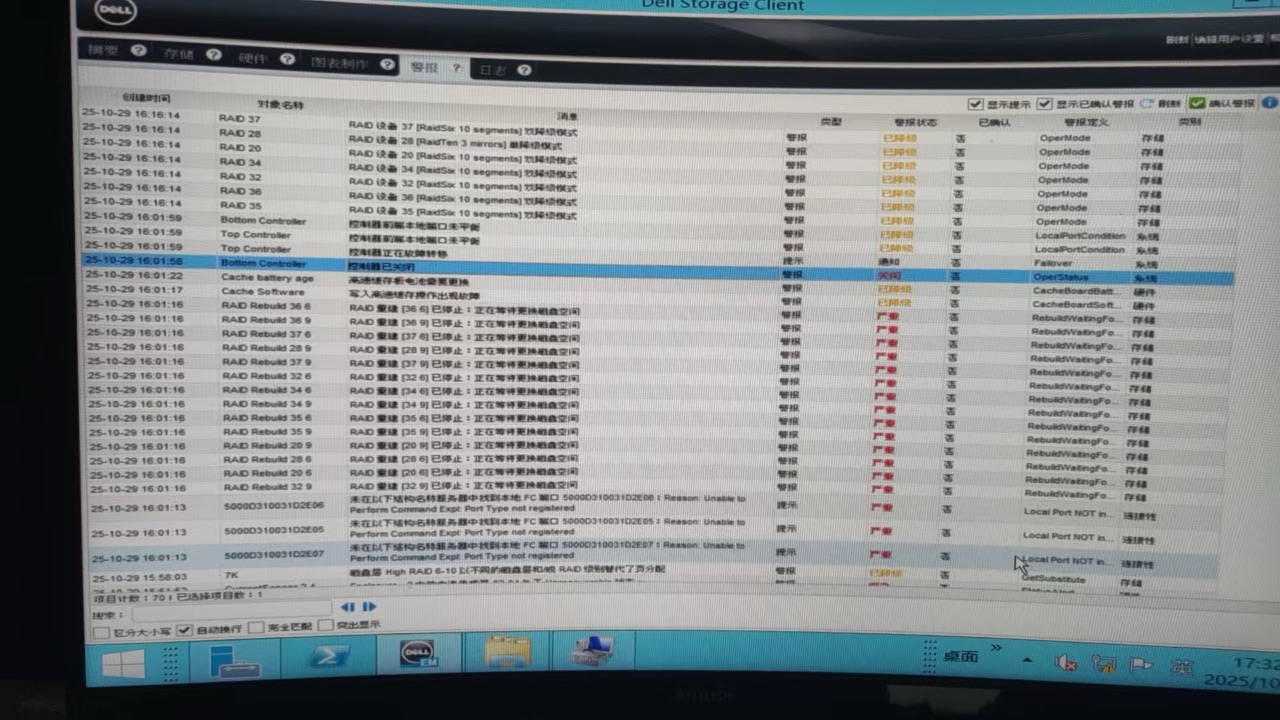

技术人员通过远程协作工具，指导客户机房运维人员执行远程日志采集与硬件状态核验，获取核心故障信息：

1. 控制器状态：底部控制器（Bottom Controller）显示为Offline（离线），管理界面无法读取该控制器硬件参数；

2. 端口状态：底部控制器所有FC端口（光纤端口）状态标注为关闭/未知，端口物理指示灯呈红色故障告警（正常为绿色常亮/闪烁）；

3. 业务影响：存储访问路径触发Single Path（单路径）告警，业务仅能通过顶控制器单向访问存储，IO吞吐效率下降30%；RAID组重建任务因控制器故障被强制暂停，数据冗余校验中断；

4. 冗余机制：系统自动启用双控制器冗余策略，业务已无缝切换至顶控制器运行，未发生数据中断。

   2.1.2 根因定位分析

技术人员对采集的存储日志、硬件状态数据进行深度解析，结合Dell Compellent SCv2020设备架构特性，锁定两大核心故障原因：

1. 硬件物理故障：底部控制器主控芯片、FC端口模块出现物理损坏，导致控制器无法正常上线、端口无法激活，属于存储控制器核心硬件不可逆故障；

2. 高速缓存电池（BBU）老化：日志中检测到BBU电池容量衰减至阈值以下，触发老化告警，老化电池无法为控制器缓存数据提供断电保护，长期运行会导致缓存数据丢失，进一步加剧硬件故障风险。

2.1.3 远程应急指导

为避免客户误操作导致业务中断，技术人员远程下达安全管控指令：

1. 维持现有业务运行状态，禁止私自断电、重启存储设备，防止顶控制器因异常操作也离线，引发双控制器同时下线的灾难性故障；

2. 备份存储当前配置文件（含RAID策略、 zoning配置、业务映射关系），为后续现场维修提供配置依据；

3. 记录设备当前运行状态（顶控制器状态、业务访问情况），等待备件送达与现场维修。

2.2 现场核验阶段（抵达现场3小时）

2.2.1 备件准备与检测

技术人员携带同型号Dell Compellent SCv2020底部控制器、全新原厂BBU高速缓存电池赶赴阳江机房，出发前完成备件通电检测：

1. 新控制器外观无破损、接口无氧化，通电后自检正常；

2. 全新BBU电池容量100%，无老化告警，符合设备适配规格。

2.2.2 现场状态确认

抵达机房后，技术人员对存储设备进行现场核验，确认：

1. 存储配置文件已成功备份，配置信息完整无缺失；

2. 顶控制器运行状态正常（Up/Running），FC端口激活、读写业务正常流转，数据无丢失风险；

3. 底部控制器物理外观无明显破损，但FC端口红色故障指示灯持续亮起，BBU电池模块触发物理老化标识。

三、现场维修全流程（核心操作3小时）

3.1 前期准备：安全下线与断电

1. 故障控制器安全下线：在存储管理界面（Dell Storage Manager）选中离线底部控制器，执行Safe Offline（安全下线）操作，等待系统提示“控制器已安全下线”，避免强制下线导致缓存数据损坏；

2. 设备断电：关闭存储阵列整机电源开关，拔下电源线，确保设备处于完全断电状态，防止维修过程中发生触电或硬件短路。

   3.2 硬件更换：旧件拆除与新件安装

3. 线缆拆除：按“SAS线缆→FC光纤线缆→管理网口→电源线”的顺序，逐一拆除底部控制器连接的所有线缆，做好线缆标签标记（避免后续接错），轻拿轻放防止接口损坏；

4. 旧控制器拆卸：拧下存储机柜底部控制器固定螺丝，平稳抽出故障旧控制器，放置于防静电工作台；

5. 新控制器安装：将全新同型号底部控制器平稳推入机柜卡槽，拧紧固定螺丝，确保控制器与机柜接触良好、接口对齐；

6. 线缆恢复：按照前期标记，逐一恢复SAS、FC、管理网口、电源线连接，检查线缆接口紧固性，避免接触不良。

3.3 系统恢复：上电与自动同步

1. 设备上电：连接电源线，打开存储整机电源开关，观察设备启动状态，新控制器通电后自动进入自检流程；

2. 固件自动同步：技术人员通过管理界面监控新控制器状态，系统自动识别新控制器后，触发固件版本同步机制，将新控制器固件版本升级至与集群（顶控制器）一致（本次同步耗时25分钟，无人工干预）；

3. 配置恢复：固件同步完成后，系统自动加载前期备份的存储配置文件，恢复FC端口 zoning配置（光纤通道分区配置），确保端口与交换机链路匹配。

3.4 状态验证：硬件与业务双确认

1. 硬件状态验证：

◦ 新底部控制器状态显示为Up/Running（正常运行），与顶控制器组成双控制器集群；

◦ 底部控制器所有FC端口状态变为Active（激活），物理指示灯由红色转为绿色正常状态；

◦ BBU电池状态显示为Healthy（健康），容量100%，老化告警完全消除。

2. 存储架构验证：

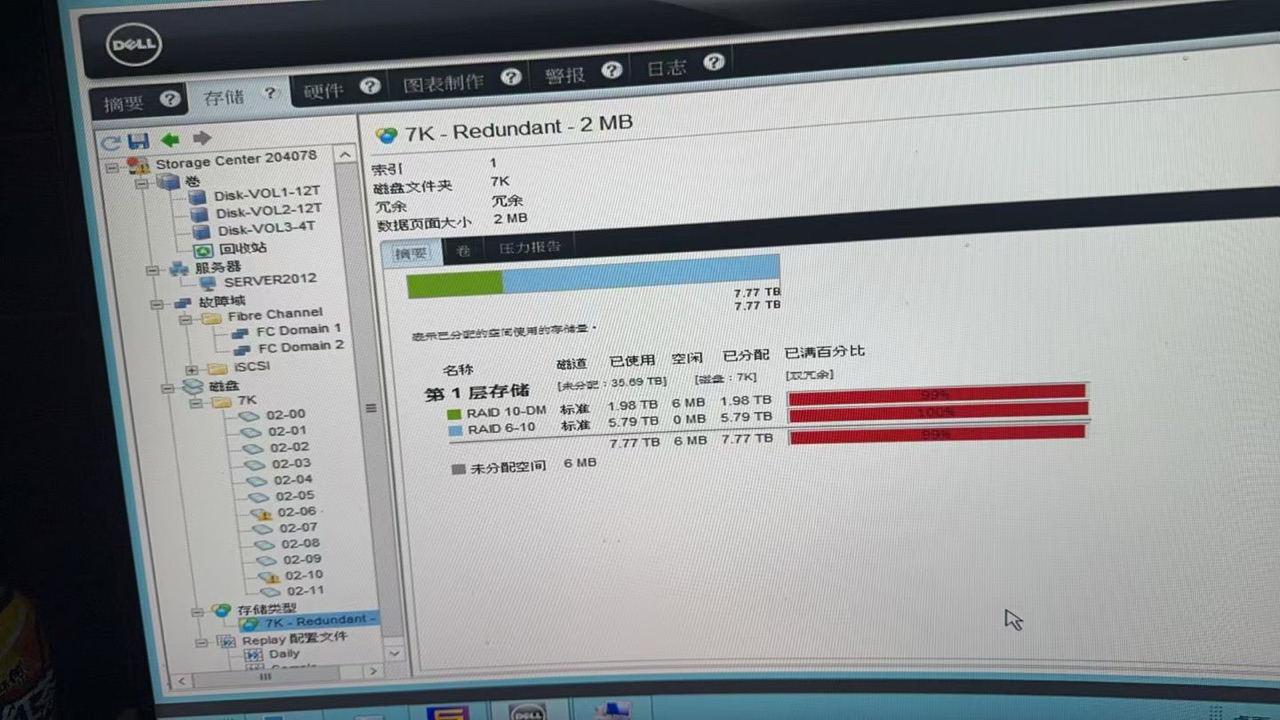

◦ RAID组状态恢复为Redundant（冗余模式），单路径告警自动消除；

◦ 系统自动恢复RAID重建任务，重建进度实时显示，数据冗余校验正常进行。

4.2 现场验收

1. 客户核心业务系统（数据库、文件共享）访问顺畅，无卡顿、超时现象；

2. 故障修复期间，业务全程未中断，未造成企业数据损失、业务停摆；

3. 机房运维人员现场操作存储管理界面，可正常监控双控制器状态、配置修改、故障告警，操作权限正常。
   本次Dell Compellent SCv2020存储故障维修，依托精准远程诊断（1小时定位根因）、规范现场操作（3小时完成硬件替换）、全流程应急保障（业务无中断、数据无损失），实现了“故障快速修复+业务零影响+长期可用”的服务目标。
