最近在研究无线充电仿真，用Simulink实现了基于磁耦合谐振的无线电能传输（MCR WPT），这里给大家分享一下四套有趣的模型。

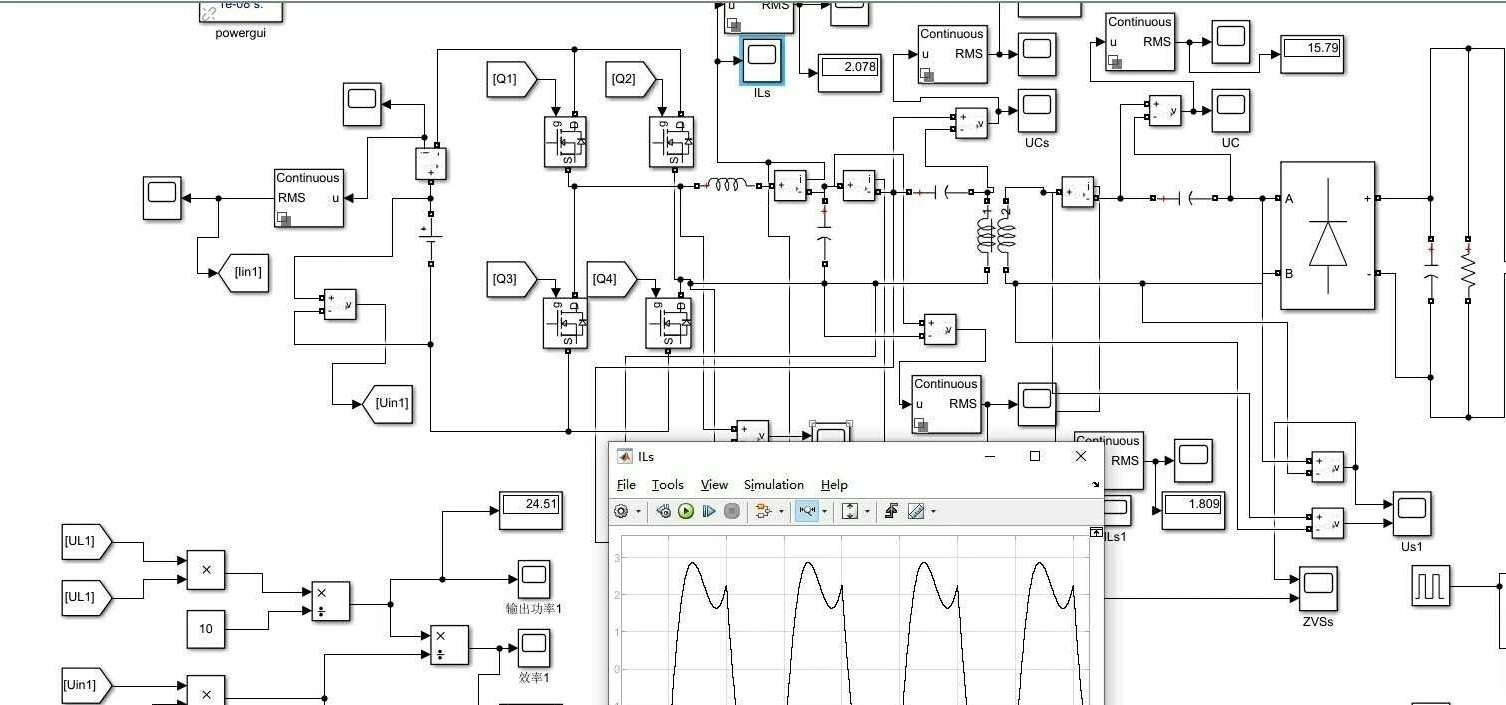

1. LLC谐振器实现12/24V恒压输出，带调频控制

这个模型利用LLC谐振器来实现特定电压的恒压输出，还带有调频控制哦。LLC谐振变换器是一种很常用的拓扑结构。它通过合理设计谐振电感、励磁电感和谐振电容等参数，来实现高效的电能转换。

% 简单示意LLC谐振器参数设置
Lr = 1e-6; % 谐振电感
Lm = 2e-6; % 励磁电感
Cr = 1e-9; % 谐振电容

在代码里，我们可以看到这些参数的设置。通过调整这些参数，可以优化LLC谐振器的性能。它的工作原理是基于谐振现象，当电路达到谐振频率时，电感和电容的电抗相互抵消，使得电路呈现出纯电阻性，从而实现高效的功率传输。

这里还附上了参考文献和讲解视频，方便大家进一步深入学习。跟着参考文献里的理论知识，再结合视频里的实际演示，能更好地理解这个模型是如何工作的，以及如何根据不同需求进行调整。

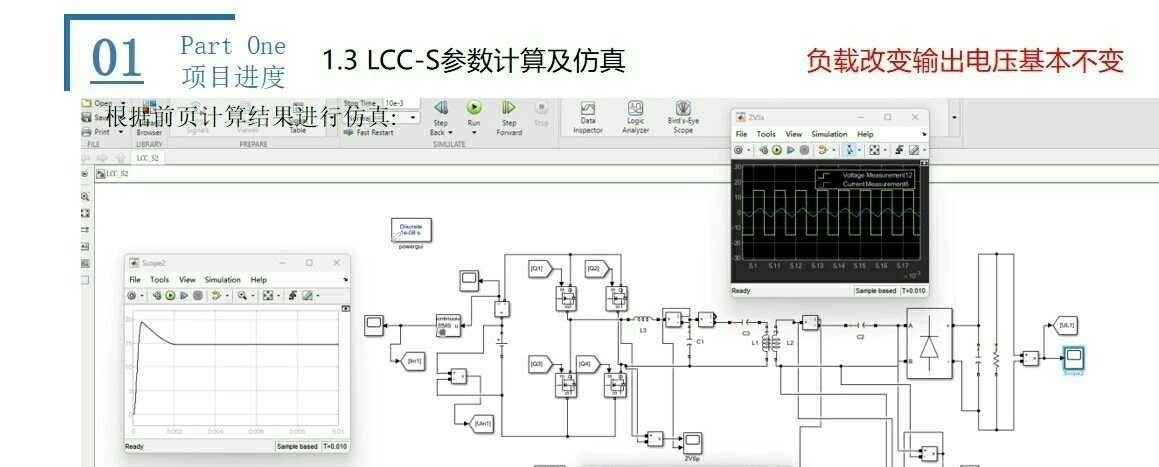

2. LCC - S拓扑磁耦合谐振实现恒压输出

LCC - S拓扑也是磁耦合谐振无线电能传输中很重要的一种。它通过巧妙地组合电感和电容，实现了恒压输出。

% LCC - S拓扑部分参数示例
L1 = 5e-6;
C1 = 2e-9;
L2 = 4e-6;
C2 = 1.5e-9;

从代码中可以看出这些元件参数的设置。LCC - S拓扑利用了多级谐振的原理，通过不同电感和电容的组合，使得输出电压更加稳定。这种拓扑结构在提高传输效率和电压稳定性方面有独特的优势。

无线充电仿真 simulink 磁耦合谐振 无线电能传输 MCR WPT lcc ss llc拓扑补偿 一共四套模型： 1.llc谐振器实现12/24V恒压输出 带调频控制 附参考文献和讲解视频 2.lcc-s拓扑磁耦合谐振实现恒压输出 附参考文献和介绍 3.lcc-p拓扑磁耦合谐振实现恒流输出 附参考文献 4.s-s拓扑补偿 带原理分析，仿真搭建讲解和参考文献

同样也附上了参考文献和介绍，能帮助大家全面了解这个拓扑的原理、设计要点以及实际应用场景等方面的内容。

3. LCC - P拓扑磁耦合谐振实现恒流输出

LCC - P拓扑则专注于实现恒流输出。它在电路结构上与前面的有所不同，通过特定的参数配置来达到恒流的目的。

% LCC - P拓扑参数设置
L3 = 3e-6;
C3 = 1.8e-9;

这些参数的选择是为了让电路能够在磁耦合谐振的基础上，实现稳定的恒流输出。LCC - P拓扑的工作方式与恒压输出的拓扑有区别，它通过对电路阻抗的调整，使得在不同负载情况下，电流能够保持相对稳定。参考文献里详细介绍了这种拓扑实现恒流的原理和设计方法。

4. S - S拓扑补偿，带原理分析，仿真搭建讲解和参考文献

最后这套S - S拓扑补偿模型，不仅有原理分析，还有详细的仿真搭建讲解。S - S拓扑补偿在无线充电中也起着重要作用。

% S - S拓扑补偿部分代码示意
Rcomp = 10; % 补偿电阻示例

通过这个简单的代码示例可以看到补偿电阻的设置。S - S拓扑补偿通过合理设计补偿电路，能够改善系统的性能，比如提高传输效率、减少传输损耗等。它的原理涉及到电路中的阻抗匹配等知识。参考文献中对其原理进行了深入浅出的分析，同时仿真搭建讲解能让大家清楚地知道如何在Simulink中实现这个拓扑模型，以及各个模块之间是如何协同工作的。

这四套模型涵盖了无线充电仿真中不同的拓扑实现方式，从恒压输出到恒流输出，通过不同的电路结构和参数设置来满足各种应用场景的需求。希望这些分享能对大家在无线充电仿真方面的研究有所帮助，一起探索更多有趣的可能性！
