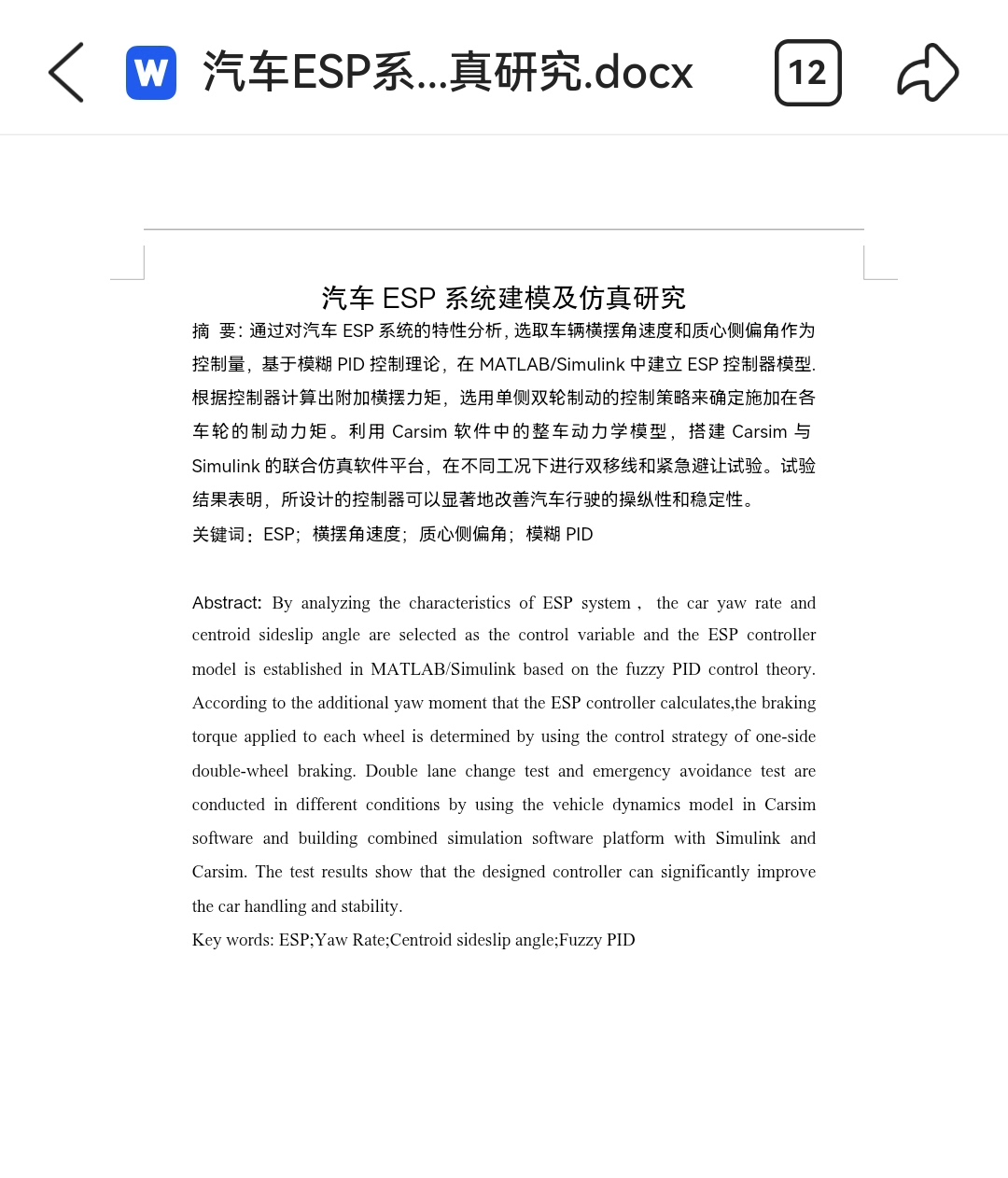

汽车ESP系统仿真建模 基于carsim与simulink联合仿真 有完整的模型和说明文档 联系自动a31

让ESP仿真不再玄学：CarSim+Simulink联合调教指南

汽车ESP系统仿真建模 基于carsim与simulink联合仿真 有完整的模型和说明文档 联系自动a31

最近在折腾ESP（电子稳定程序）的仿真模型，发现网上很多教程要么只讲理论，要么代码藏得比祖传秘方还严实。干脆自己搭了一套CarSim+Simulink联合仿真流程，踩坑记录直接上干货。

一、模型搭建设备玄学

CarSim负责车辆动力学模型，Simulink搞控制算法，这组合听起来美好，但联调时总有种“鸡同鸭讲”的既视感。关键点就两个：数据接口对齐，采样时间同步。

1. CarSim模型配置：
   车型参数直接调用CarSim自带的SUV模板，重点改三个地方——轮胎魔术公式参数、质心高度、ESP传感器安装位置。
   text
// Carsim参数文件片段（.par）
[Tire]
PACMODEL = PAC2002
UNLOADEDRADIUS = 0.35
[Sensor]
LATACCOFFSET = 0.02 // 模拟传感器噪声

   别小看传感器噪声，仿真时ESP误触发可能就因为这0.02的偏差。

1. Simulink控制器框架：
   核心是横摆角速度跟踪和滑移率计算。代码里最烦人的是CarSim的输出单位不统一——比如方向盘角度是deg，Simulink默认用rad。
   matlab
% MATLAB函数块预处理
function deltarad = deg2rad(deltadeg)
deltarad = deltadeg * pi / 180;
% 加个死区避免抖动
if abs(deltarad) < 0.02
deltarad = 0;
end
end

   这种单位转换看似基础，但仿真崩溃有一半是栽在这儿。

二、联合仿真中的“信号打架”

联仿最头疼的问题：CarSim和Simulink谁当老大？（谁做主时钟）

1. 接口配置脚本：
   手动配置TCP/IP端口太反人类，直接用CarSim自带的vsconnector模块生成S-Function。关键代码：
   matlab
% Simulink模型初始化回调
vsb = vsconnector('init');
vsbatch(vsb, 'loadvehparams.par'); % 加载参数文件
setparam('ESP_Model','StopTime','20'); % 同步仿真时间

   这步要是漏了，仿真跑起来要么数据延迟，要么直接报错“找不到车辆对象”。

1. 采样时间打架解决方案：
   CarSim默认步长0.001s，但ESP控制算法用0.01s就够了。硬凑一起会导致Simulink过载。
   对策：在Simulink的Vehicle Interface模块里加个Rate Transition模块，强制插值对齐。

三、调试时最下饭的操作

仿真结果不像理论曲线那么乖巧？试试这俩场景：

1. 方向盘阶跃输入测试：
   在低速工况下猛打方向盘，观察横摆角速度超调量。如果ESP没介入，优先检查制动压力信号是否连到了CarSim的Brake_Force接口。

!仿真结果对比图

红线没ESP，蓝线有ESP——明显看到蓝线在2秒时被拉回

1. 雪地路面急刹：
   把CarSim路面μ值改成0.3，突然踩死油门。这时候看四个轮子的滑移率——如果左前轮没限制，多半是Simulink的PI控制器饱和值设低了。

四、说点人话

整套模型已经调通，包含：

• CarSim车辆数据库文件（.veh）
• Simulink控制模型（带ASM注释版）
• 参数调试清单（避开那些坑爹的默认值）

需要完整代码和文档的老铁，直接私信@自动a31。这年头做仿真，谁还没被TCP/IP端口和单位转换逼疯过呢？

（完）
