在电力传输领域，高压直流输电（HVDC）凭借其独特优势，如远距离大容量输电、非同步联网等，占据着越来越重要的地位。今天咱就唠唠HVDC的短路故障研究以及系统仿真建模分析这些事儿。

双端VSC - HVDC模型搭建与解析

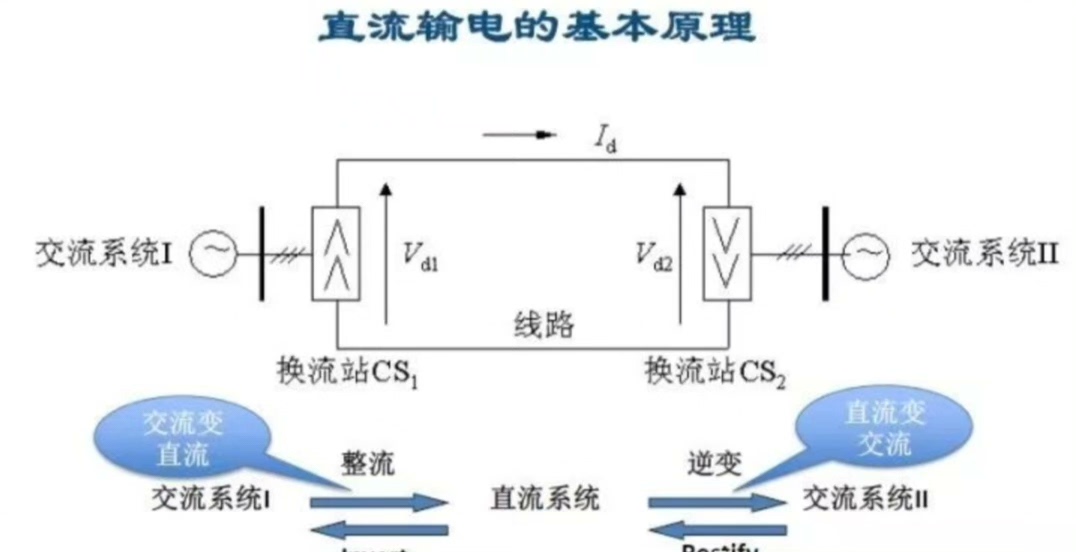

咱先来看看双端VSC - HVDC（电压源换流器式高压直流输电），用Simulink搭建这个模型可是研究的重要基础。在Simulink里，我们可以通过模块化的方式构建整个系统。比如说，电压源换流器模块就是核心部件之一，它负责将交流电转换为直流电，或者反过来。

% 简单示意搭建VSC - HVDC部分模型代码思路
% 创建Simulink模型
model = 'VSC_HVDC_Model';
new_system(model);

% 添加电源模块
power_system = add_block('powerlib/Electrical Sources/AC Voltage Source', [model '/AC Source']);
set_param(power_system, 'Amplitude', '100'); % 设置幅值
set_param(power_system, 'Frequency', '50'); % 设置频率

% 添加VSC模块（这里简单示意，实际更复杂）
vsc = add_block('user_defined_block/VSC', [model '/VSC']);

上述代码简单展示了搭建模型的一个初步思路，先创建一个Simulink模型框架，然后添加交流电源模块，并设置其基本参数，比如幅值和频率，这就像给整个系统注入活力的源头。而VSC模块虽然这里只是简单示意添加，但实际应用中，它的参数设置和控制策略是非常关键的，像调制方式、控制算法等都会影响整个VSC - HVDC系统的性能。

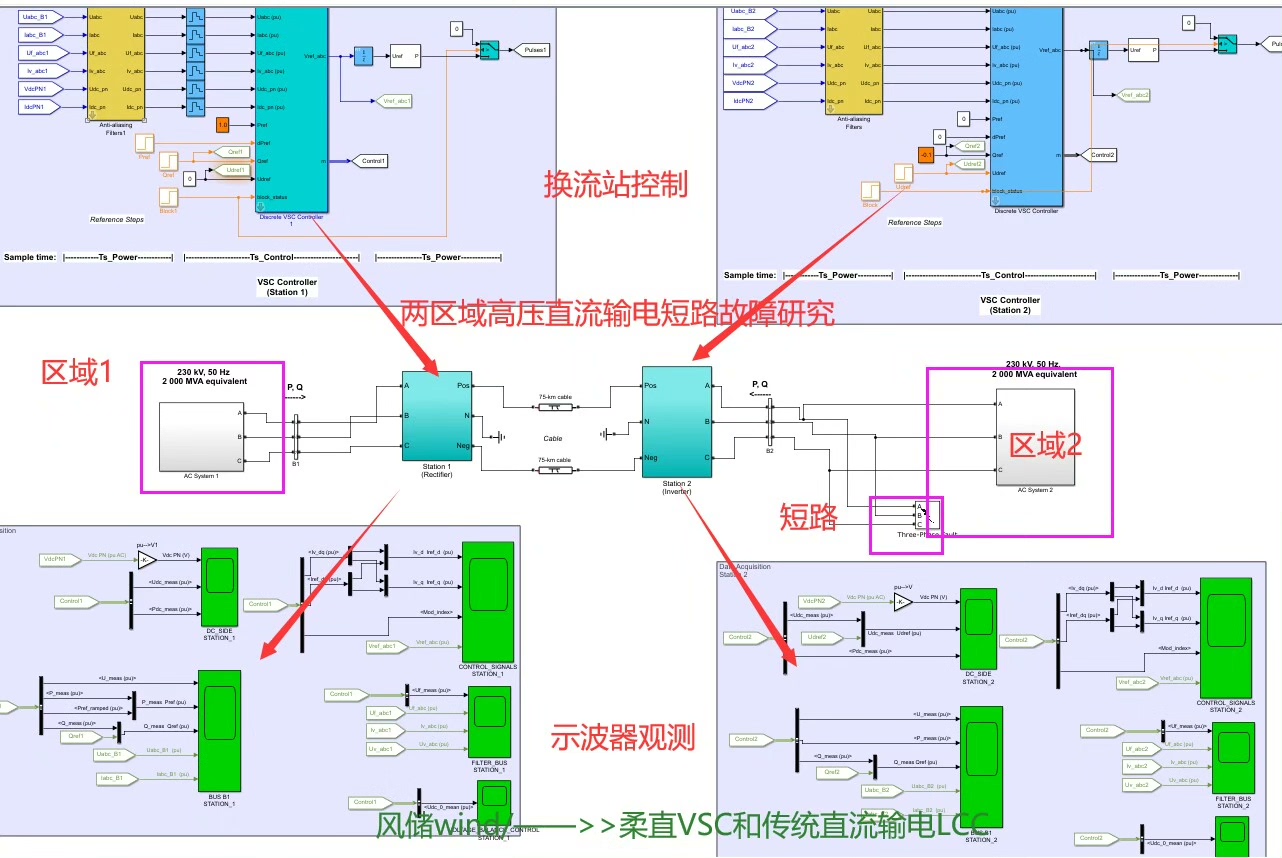

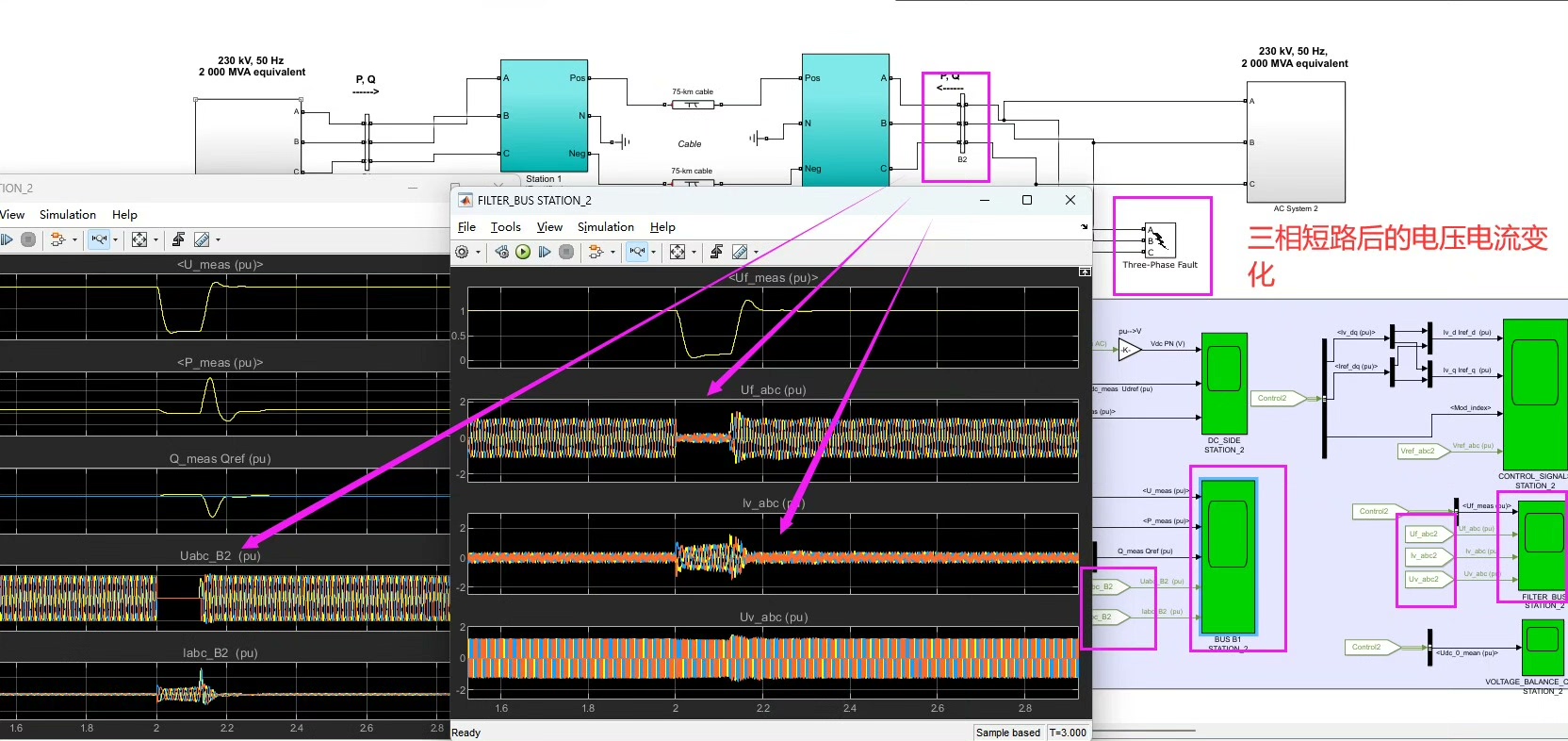

在研究短路故障时，这个模型能帮我们大忙。通过在模型中设置不同位置、不同类型的短路故障，比如交流侧短路、直流侧短路等，观察系统各参数的变化，像电流、电压的波动情况，就能深入了解短路故障对VSC - HVDC系统的影响。例如，当直流侧发生短路时，直流电压会急剧下降，而换流器的电流会迅速上升，这时候我们就要分析保护策略如何快速响应，避免设备损坏。

12脉波LCC - HVDC仿真模型

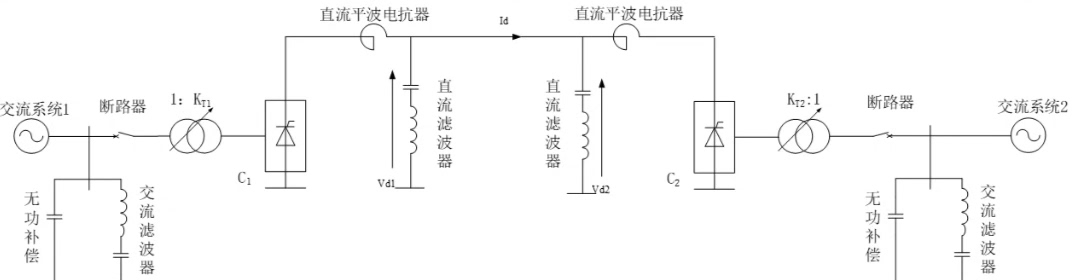

除了VSC - HVDC，12脉波LCC - HVDC（常规高压直流输电）仿真模型也有它的独特之处（见相关图片）。LCC - HVDC采用晶闸管换流器，与VSC - HVDC在原理和应用场景上有一些差异。

高压直流输电短路故障研究，高压直流输电HVDC系统仿真建模分析 双端VSC-HVDC电压源换流器式高压直流输电simulink模型 此外，以下类型高压直流也可定制。 12脉波LCC- HVDC常规高压直流输电仿真模型〔见图片〕 高压直流输电一次调频二次调频。

在这个12脉波的系统中，它通过两组6脉波换流器串联组成，这样可以有效减少交流侧和直流侧的谐波含量。虽然代码实现与VSC - HVDC有所不同，但整体思路都是在Simulink中搭建各个功能模块。

% 搭建12脉波LCC - HVDC部分模型示意代码
% 创建模型
lcc_model = '12Pulse_LCC_HVDC_Model';
new_system(lcc_model);

% 添加整流侧变压器与换流器模块
rectifier_transformer = add_block('powerlib/Elements/Transformer', [lcc_model '/Rectifier Transformer']);
rectifier = add_block('powerlib/Converters/12 - Pulse Thyristor Rectifier', [lcc_model '/Rectifier']);

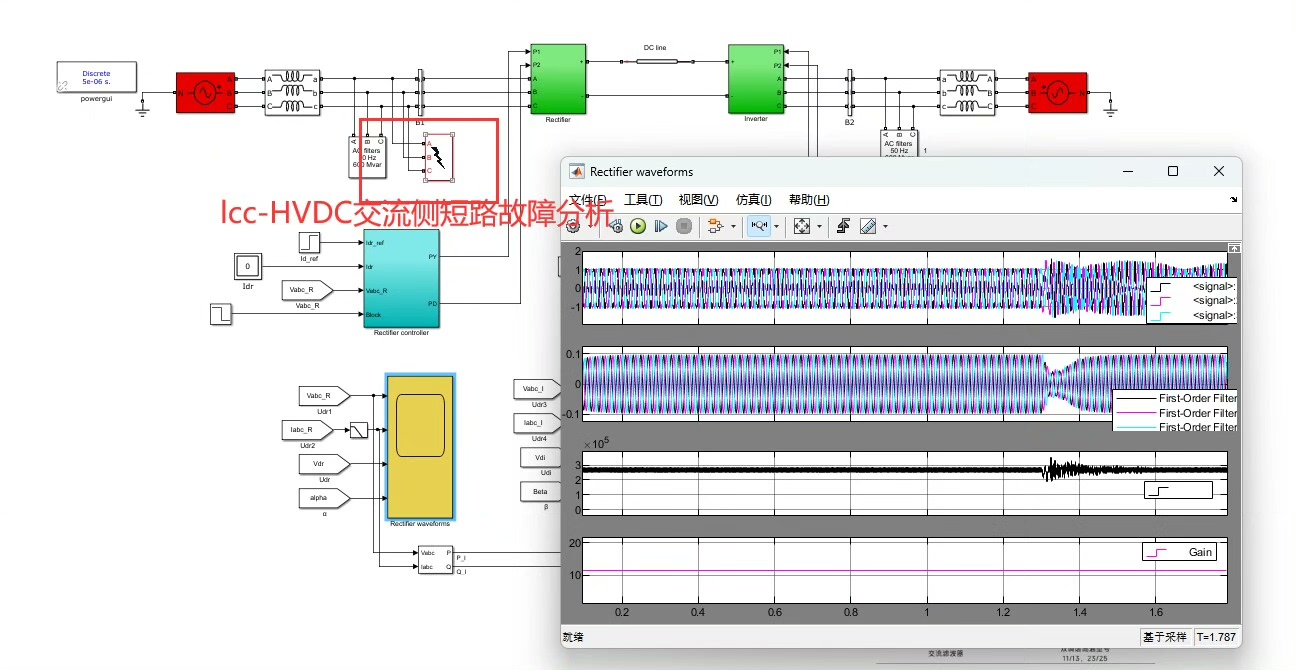

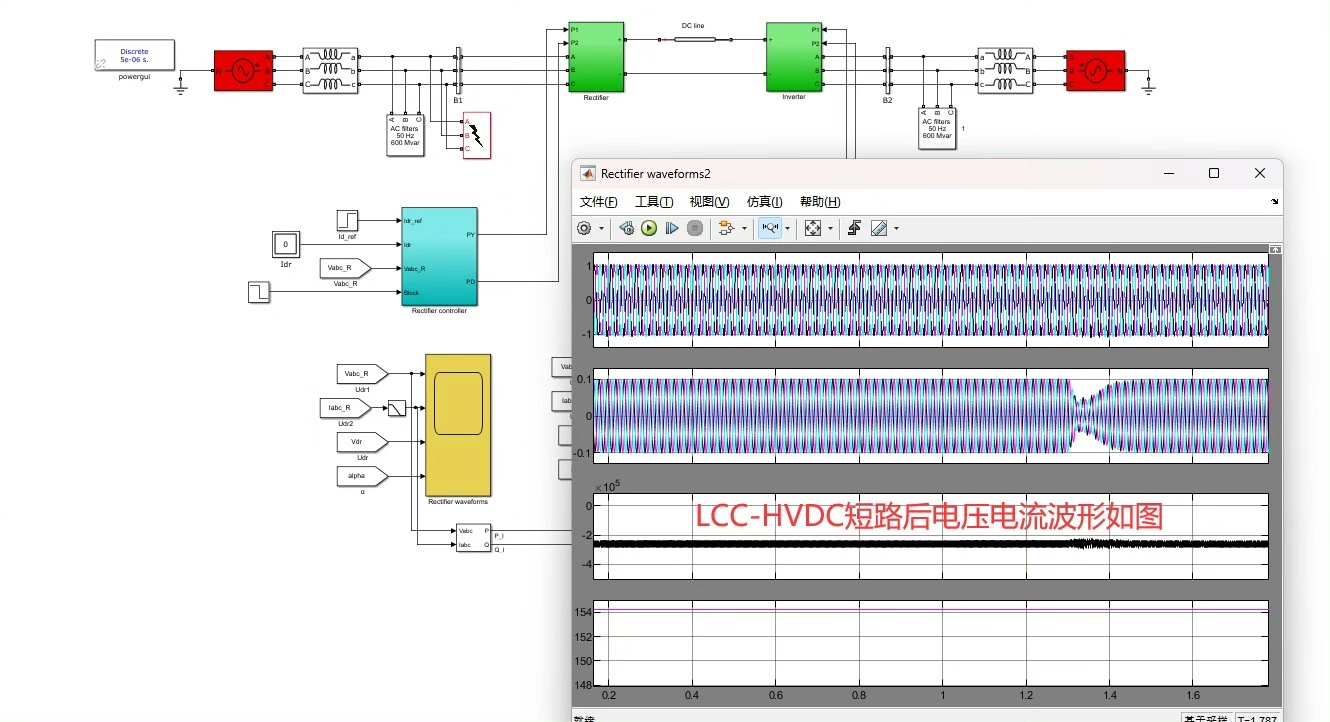

上述代码先创建12脉波LCC - HVDC模型框架，接着添加整流侧的变压器和换流器模块。变压器负责将交流电压变换到合适的等级，为换流器提供输入。12脉波晶闸管整流器则是实现交流到直流转换的关键环节。在分析短路故障时，12脉波LCC - HVDC系统由于其换流器的特性，故障电流的上升速度和故障特征与VSC - HVDC又有所不同，需要针对性地研究保护和故障恢复策略。

高压直流输电的调频问题

再聊聊高压直流输电的一次调频和二次调频。一次调频是指当电力系统频率偏离目标值时，发电机组通过调速系统的自动反应，调整有功出力，以维持系统频率稳定。二次调频则是在一次调频的基础上，通过手动或自动控制方式，进一步调整发电机组的出力，使系统频率更加精确地恢复到额定值。

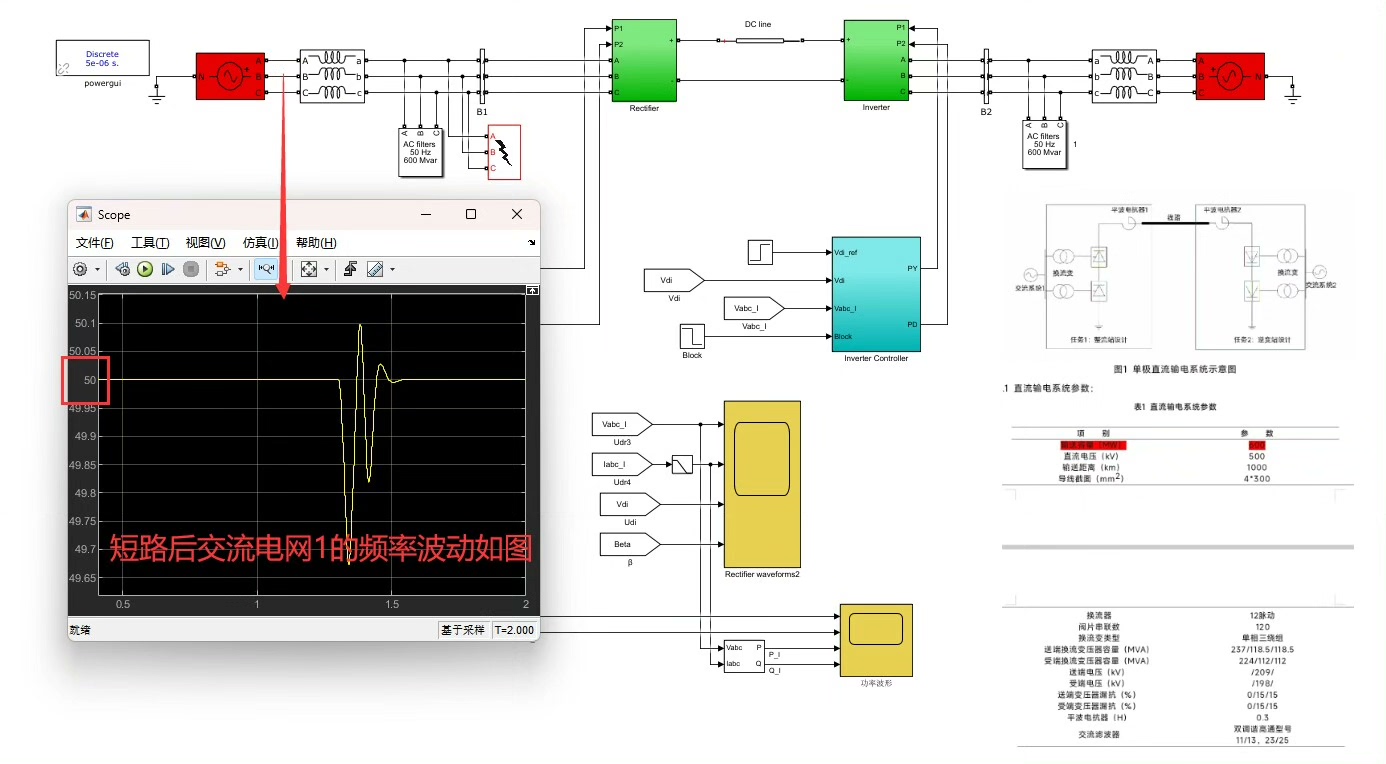

在HVDC系统中，调频控制可以通过换流器的功率调节来实现。例如，当检测到系统频率下降时，VSC - HVDC系统可以增加直流输送功率，从而间接地为交流系统提供有功支持，抑制频率的进一步下降。

% 简单示意调频控制代码思路
% 假设已经搭建好VSC - HVDC模型
% 获取系统频率信号
system_frequency = get_system_frequency();
if system_frequency < nominal_frequency - tolerance
    % 增加直流输送功率
    new_power = current_power + power_increase;
    set_VSC_power(new_power);
end

上述代码简单展示了根据系统频率变化来调整VSC - HVDC功率的思路。先获取系统频率信号，然后与额定频率及允许偏差进行比较，如果频率低于设定范围，就增加直流输送功率，以此来参与系统的频率调节。

总之，高压直流输电的短路故障研究和仿真建模分析是一个复杂且有趣的领域，不同类型的HVDC系统各有特点，调频控制也是保障系统稳定运行的重要环节，值得我们不断深入探索。
