在移动通信基站系统中，天线与塔顶设备之间的控制与信号传输至关重要。M16连接器AISG无线基站组件插座正是专为此场景设计的标准接口，它遵循AISG（天线接口标准组）规范，为远程电调天线（RET）、塔顶放大器（TMA）等设备提供可靠的电源与通信连接。本文将为您详细解析其定义、参数及应用要点。

一、产品定义与标准溯源

AISG（Antenna Interface Standards Group）是移动通信基站天线与控制设备之间的国际标准协议，定义了物理接口、电气特性和通信协议。M16连接器是该标准指定的物理接口之一，用于连接基站控制单元与塔顶设备。

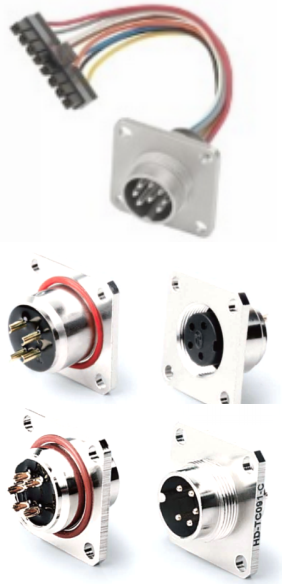

M16连接器AISG无线基站组件插座是指符合AISG规范的面板安装式插座，通常安装在基站天线、塔顶放大器或控制器的外壳上，用于连接外部线缆。其核心定位是：在户外恶劣环境中，为基站塔顶设备提供可靠的电源（通常为48V DC）和RS485通信接口。

二、核心技术参数

三、结构特点与AISG规范要求

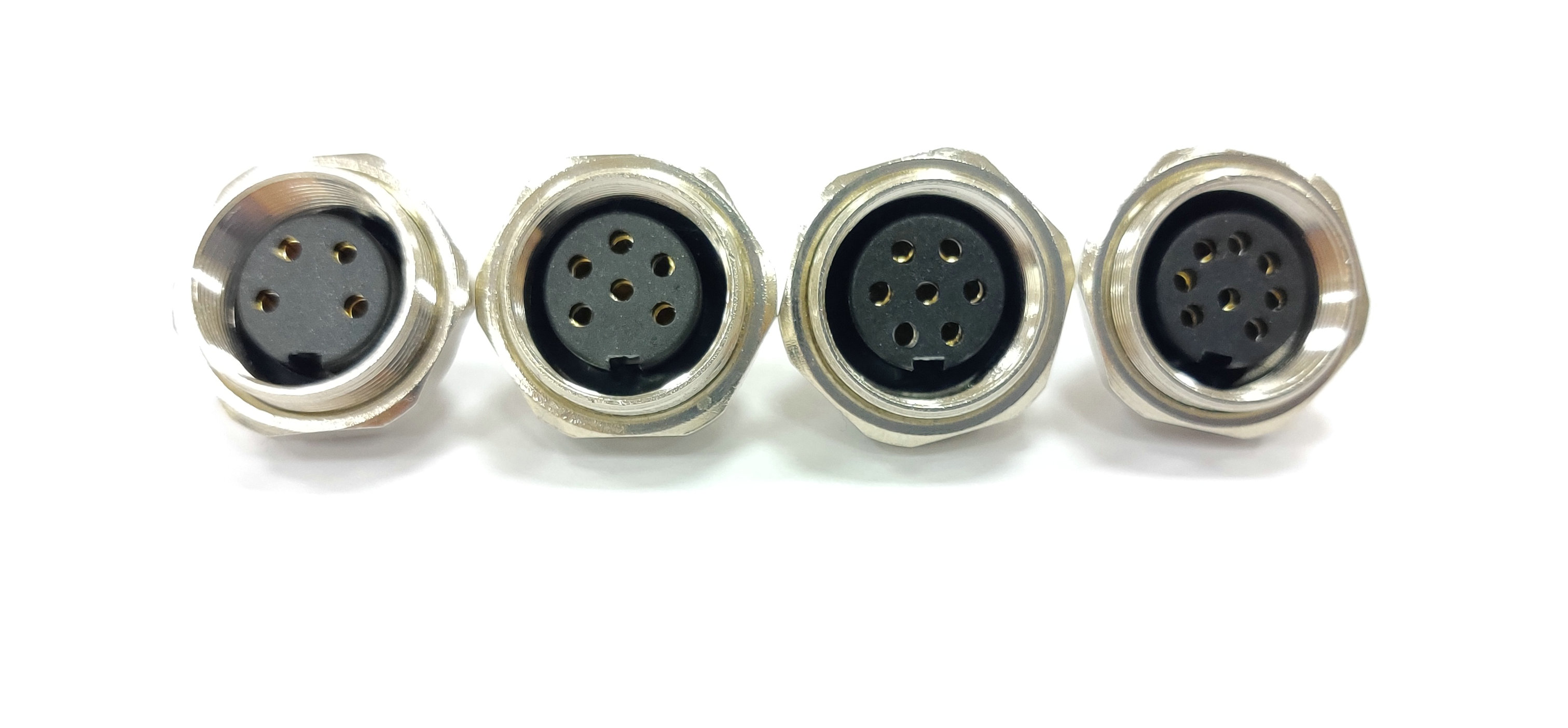

1. 8芯标准配置：AISG规范定义了8芯M16连接器的引脚分配，包括两芯电源（48V+、48V-）、两芯RS485通信（A、B）、接地及备用芯，确保不同厂家设备的互操作性。

2. IP67高防护：塔顶设备长期暴露于户外，需耐受雨淋、潮湿、盐雾。M16插座与对应插头插合后，整体防护等级达到IP67（防尘、短时浸水），部分型号可达IP68（长期潜水）。

3. 防误插设计：AISG标准的M16连接器采用机械编码设计，不同功能的插座与插头具有独特的键位，防止电源与通信线误插，避免设备损坏。

4. 全屏蔽结构：金属外壳提供360°电磁屏蔽，抑制基站射频干扰对RS485通信的影响，保障控制信号稳定传输。

四、典型应用场景

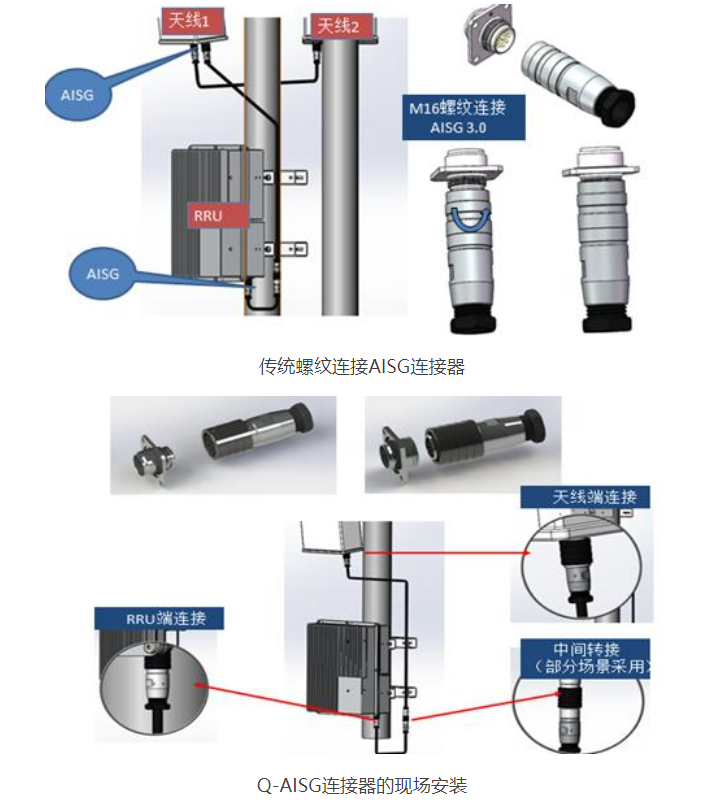

• 远程电调天线（RET）：基站天线内置电机，通过AISG接口接收控制单元指令，调整天线下倾角，优化网络覆盖。

• 塔顶放大器（TMA）：安装在塔顶的放大器，通过AISG接口接收电源与配置指令，提升上行信号质量。

• 基站天线控制单元：基站机柜内的控制单元，通过AISG接口与塔顶设备通信，实现远程管理。

• 一体化基站：小型化基站的塔顶设备集成接口，简化布线。

五、要点

1. 标准符合性：确认产品符合AISG 2.0或3GPP 48.031规范，保障与主流基站设备的兼容性。

2. 芯数确认：AISG标准为8芯，部分简化应用可能采用4芯，需根据设备接口选择。

3. 防护等级：户外应用需IP67以上，沿海或高湿地区建议选择不锈钢外壳。

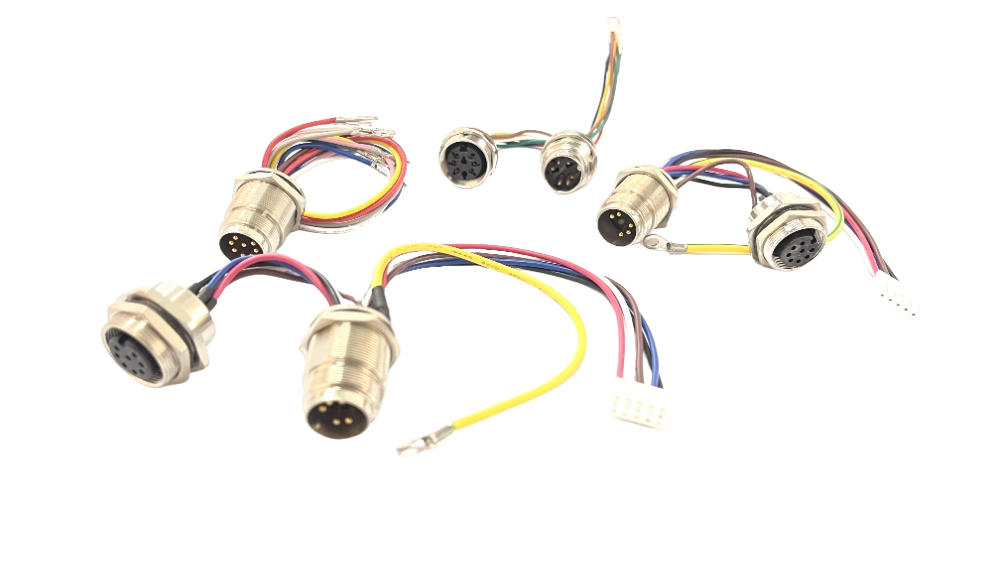

4. 端接方式：PCB焊接型适用于控制板集成；预铸线缆型便于现场快速部署。

5. 屏蔽性能：确认金属外壳与接地设计，保障RS485通信的抗干扰能力。

总结：

M16连接器AISG无线基站组件插座是移动通信基站塔顶设备的标准接口。它以8芯配置、IP67防护、AISG协议兼容性，为远程电调天线、塔顶放大器等设备提供可靠的电源与通信连接。选型时请以标准符合性为首要前提，结合防护等级与芯数，为您的基站系统选择可靠的塔顶接口方案。
