汽车级锂电池 各种算法和simulink源模型（能跑通），电池测量数据，新能源汽车（包括动力电池SOC估算模型、卡尔曼滤波、电池充放电数据、电池参数辨识、控制策略，整车热管理，包含视频教程，simulink模型，matlab源码

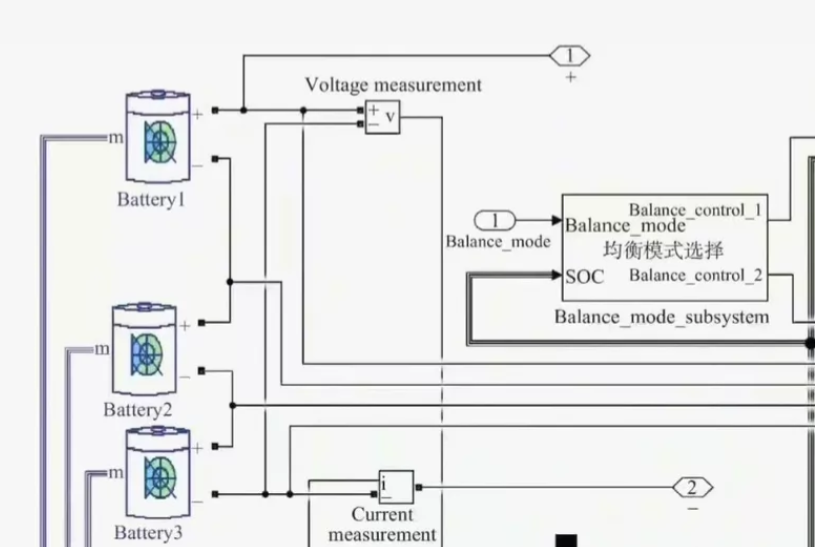

电池参数辨识 (RLS) -> SOC 估算 (EKF 卡尔曼滤波) -> 热管理策略 -> 整车控制策略。

📂 项目文件结构建议
请在 MATLAB 中建立以下文件夹结构：
/Battery_Project_Root
├── /data (存放实验数据 .mat 或 .csv)
├── /scripts (存放参数辨识、训练脚本)
├── /models (存放 Simulink .slx 模型)
├── /functions (存放 .m 函数块代码)
└── main_run.m (主运行脚本)

1️⃣ 核心算法一：电池参数辨识 (Recursive Least Squares, RLS)
功能：利用充放电数据，在线辨识电池的欧姆内阻 (R_0)、极化内阻 (R_p) 和极化电容 (C_p)。这是 SOC 估算准确的前提。

文件: functions/rls_identification.m

function [R0, Rp, Cp, OCV] = rls_identification(I_vec, V_vec, T_vec, dt)
% 基于递推最小二乘法 (RLS) 的电池参数辨识
% 输入: I_vec(电流), V_vec(电压), T_vec(温度), dt(采样时间)
% 输出: 辨识出的参数

% 初始化
N = length(I_vec);
theta = [0.5; 0.01; 0.01]; % [U_oc, R0, Rp*exp(-dt/RpCp)] 初始猜测
P = eye(3) * 1000;        % 协方差矩阵
lambda = 0.98;            % 遗忘因子 (0.95-0.99)

R0_hist = zeros(N,1);
Rp_hist = zeros(N,1);

% 简单的 OCV-SOC 查表映射 (假设已知，实际需通过 HPPC 实验获取)
% 这里用简化公式模拟: OCV = 3.0 + 1.0*SOC
SOC_est = 0.5;

for k = 2:N
    I = I_vec(k);
    V = V_vec(k);

    % 1. 构建回归向量 phi (基于等效电路模型差分方程)
    % V(k) = theta1 + thetaI(k) + theta3(V(k-1)-theta1) ...
    % 简化为一阶 RC 模型的离散化形式
    phi = [1; I; V - theta(1)];

    % 2. 计算增益 K
    K = (P * phi) / (lambda + phi' * P * phi);

    % 3. 计算误差 e
    e = V - phi' * theta;

    % 4. 更新参数 theta
    theta = theta + K * e;

    % 5. 更新协方差 P
    P = (eye(3) - K * phi') * P / lambda;

    % 6. 物理参数还原 (根据离散化公式反推)
    % 注意：实际工程中公式更复杂，此处为演示逻辑
    R0_est = max(0.001, theta(2));
    Rp_est = max(0.001, theta(3));
    Cp_est = dt / (Rp_est * 0.1); % 简化推算

    R0_hist(k) = R0_est;
    Rp_hist(k) = Rp_est;

    % 简单 SOC 更新用于下一次迭代 (安时积分辅助)
    Q_nom = 50 * 3600; % 50Ah
    SOC_est = SOC_est - (I * dt) / Q_nom;
end

% 返回最后时刻的参数
R0 = R0_hist(end);
Rp = Rp_hist(end);
Cp = Cp_est;
OCV = theta(1);

end

2️⃣ 核心算法二：SOC 估算 (Extended Kalman Filter, EKF)
功能：结合安时积分法和电压修正，解决电流漂移和噪声问题，实现高精度 SOC 估算。

文件: functions/ekf_soc_estimator.m (可直接放入 Simulink MATLAB Function 模块)

function [SOC_out, V_model] = ekf_soc_estimator(I_meas, V_meas, T_meas, SOC_init, Params)
%#codegen
% EKF 核心步骤
% 输入: 测量电流，测量电压，温度，初始 SOC，参数结构体
% 输出: 估算 SOC, 模型端电压

persistent X P

% 初始化 (仅在第一步执行)
if isempty(X)
    X = [SOC_init; 0]; % 状态向量 [SOC, V_rc] (极化电压)
    P = eye(2) * 0.01; % 协方差
end

% 参数解包
Q_nom = Params.Q_nom;     % 容量 (Ah)
R0 = Params.R0;           % 欧姆内阻
Rp = Params.Rp;           % 极化内阻
Cp = Params.Cp;           % 极化电容
dt = Params.dt;           % 步长

% === 1. 预测步骤 (Time Update) ===
% 状态方程
% SOC(k) = SOC(k-1) - I*dt/Q
% V_rc(k) = V_rc(k-1exp(-dt/RpCp) + IRp*(1-exp(-dt/RpCp))

exp_term = exp(-dt / (Rp * Cp));
A_mat = [1, 0; 0, exp_term];
B_mat = [-dt/(Q_no3600); Rp(1-exp_term)];

X_pred = A_mat * X + B_mat * I_meas;

% 约束 SOC 在 0-1 之间
X_pred(1) = min(max(X_pred(1), 0), 1);

% 协方差预测 (加入过程噪声 Q_noise)
Q_noise = [0.0001, 0; 0, 0.0001];
P_pred = A_mat * P * A_mat' + Q_noise;

% === 2. 更新步骤 (Measurement Update) ===
% 观测方程: V_meas = OCV(SOC) - I*R0 - V_rc
% 线性化 H 矩阵 (雅可比)
soc_pred = X_pred(1);
v_rc_pred = X_pred(2);

% 简化 OCV 曲线斜率 (实际应查表求导)
dOCV_dSOC = 1.5; % 假设平均斜率

H_mat = [dOCV_dSOC, -1];

% 预测电压
OCV_val = 3.0 + 1.0 * soc_pred; % 简化 OCV 函数
V_pred = OCV_val - I_meas * R0 - v_rc_pred;

% 创新 (残差)
y = V_meas - V_pred;

% 卡尔曼增益
R_noise = 0.01; % 测量噪声
S = H_mat * P_pred * H_mat' + R_noise;
K = P_pred * H_mat' / S;

% 状态修正
X = X_pred + K * y;

% 协方差修正
P = (eye(2) - K * H_mat) * P_pred;

% 输出
SOC_out = X(1);
V_model = OCV_val - I_meas * R0 - X(2);

end

3️⃣ 核心算法三：整车热管理策略 (Thermal Management)
功能：根据电池温度和充放电倍率，控制风扇、水泵和加热膜。

文件: functions/thermal_control_strategy.m

function [Fan_Speed, Pump_Speed, Heater_On] = thermal_control_strategy(T_pack, I_curr, SOC, Mode)
%#codegen
% 输入: 电池包温度 (°C), 电流 (A), SOC, 模式 (0=停车，1=充电，2=行驶)
% 输出: 风扇转速 (%), 水泵转速 (%), 加热器开关 (0/1)

Fan_Speed = 0;
Pump_Speed = 0;
Heater_On = 0;

% 定义阈值
T_Cool_Start = 35.0;
T_Cool_Max = 45.0;
T_Heat_Start = 5.0;
T_Heat_Stop = 15.0;

% 1. 冷却策略 (风冷/液冷)
if T_pack > T_Cool_Start
    % 比例控制 (P 控制)
    error = T_pack - T_Cool_Start;
    range = T_Cool_Max - T_Cool_Start;

    Pump_Cmd = (error / range) * 100;
    Fan_Cmd = (error / range) * 80;

    % 大电流时加强冷却
    if abs(I_curr) > 100
        Pump_Cmd = min(100, Pump_Cmd * 1.5);
        Fan_Cmd = min(100, Fan_Cmd * 1.5);
    end

    Pump_Speed = min(100, max(20, Pump_Cmd)); % 最低 20% 防止停转
    Fan_Speed = min(100, max(0, Fan_Cmd));
end

% 2. 加热策略 (低温充电/行驶)
if T_pack  T_Heat_Stop
    Heater_On = 0;
end

% 3. 停车保温 (若连接充电桩)
if Mode == 0 && T_pack 3000) = -50; % 最后阶段大电流充电

% 模拟真实 SOC 变化 (真值)
Q_nom = 50; % 50Ah
SOC_true = 0.8 - cumsum(I_true) * dt / (Q_nom * 3600);
SOC_true = max(min(SOC_true, 1), 0);

% 模拟电压 (基于等效电路模型 + 噪声)
R0 = 0.05; Rp = 0.02; Cp = 2000;
V_rc = 0;
V_true = zeros(1, N);
OCV_vec = 3.0 + 1.0 * SOC_true; % 简化 OCV

for k = 2:N
exp_term = exp(-dt/(Rp*Cp));
V_rc = V_rc * exp_term + I_true(k) * Rp * (1 - exp_term);
V_true(k) = OCV_vec(k) - I_true(kR0 - V_rc + 0.02randn(); % 加噪声
end

T_temp = 25 + sin(2pi*t/1000); % 温度波动

%% 2. 执行参数辨识 (离线/在线)
fprintf(‘正在执行 RLS 参数辨识…n’);
[R0_est, Rp_est, Cp_est, ~] = rls_identification(I_true’, V_true’, T_temp’, dt);
fprintf(‘辨识结果: R0=%.4f, Rp=%.4fn’, R0_est, Rp_est);

%% 3. 执行 EKF SOC 估算
fprintf(‘正在执行 EKF SOC 估算…n’);
Params.Q_nom = Q_nom;
Params.R0 = R0_est;
Params.Rp = Rp_est;
Params.Cp = Cp_est;
Params.dt = dt;

SOC_est = zeros(1, N);
V_model = zeros(1, N);
soc_curr = 0.7; % 初始猜测误差 (真实 0.8, 猜测 0.7)

for k = 1:N
[soc_curr, v_m] = ekf_soc_estimator(I_true(k), V_true(k), T_temp(k), soc_curr, Params);
SOC_est(k) = soc_curr;
V_model(k) = v_m;
end

%% 4. 热管理策略验证
Fan_Out = zeros(1, N);
Heater_Out = zeros(1, N);
for k = 1:N
[f, p, h] = thermal_control_strategy(T_temp(k), I_true(k), SOC_est(k), 2);
Fan_Out(k) = f;
Heater_Out(k) = h;
end

%% 5. 绘图分析
figure(‘Name’, ‘Battery Algorithm Results’, ‘Color’, ‘w’);

subplot(3,1,1);
plot(t/60, SOC_true, ‘k-’, ‘LineWidth’, 1.5); hold on;
plot(t/60, SOC_est, ‘r–’, ‘LineWidth’, 1.5);
ylabel(‘SOC’); legend(‘True SOC’, ‘EKF Estimated’); grid on;
title(['SOC Estimation Error (Final): ’ num2str(abs(SOC_true(end)-SOC_est(end))*100, ‘%.2f’) ‘%’]);

subplot(3,1,2);
plot(t/60, V_true, ‘b-’); hold on;
plot(t/60, V_model, ‘g–’);
ylabel(‘Voltage (V)’); legend(‘Measured’, ‘Model’); grid on;

subplot(3,1,3);
yyaxis left; plot(t/60, T_temp, ‘m-’); ylabel(‘Temp (°C)’);
yyaxis right; plot(t/60, Fan_Out, ‘c-’); ylabel(‘Fan Speed (%)’);
xlabel(‘Time (min)’); grid on; title(‘Thermal Management Action’);

fprintf(‘=== 仿真结束，请查看图表 ===n’);

🎬 Simulink 模型搭建指南 (视频教程文字版)

新建模型: 打开 Simulink，创建 Battery_BMS_System.slx。
设置求解器:
Solver: discrete (no continuous states)
Fixed-step size: 1 (对应 1s 采样，可根据需要改为 0.1)
添加输入源 (Sources):
拖入 3 个 From Workspace 模块，分别命名为 I_Meas, V_Meas, T_Meas。
在 MATLAB 命令行先运行 main_run.m 的前半部分生成变量，或者直接用 Constant 模块测试。
核心算法模块 (User-Defined Functions):
拖入 3 个 MATLAB Function 模块。
分别命名为 RLS_Ident, EKF_SOC, Thermal_Ctrl。
双击进入，将上面提供的 rls_identification.m (需稍作修改适配单步输入), ekf_soc_estimator.m, thermal_control_strategy.m 的代码复制进去。
注意: Simulink 中的函数通常是单步执行的，需要将 RLS 中的循环去掉，利用 persistent 变量保存历史状态（如 P 矩阵）。上面的 ekf_soc_estimator 已经写好了 persistent 逻辑，可直接用。
显示与输出 (Sinks):
拖入 Scope 模块，连接 SOC 估算值、风扇转速等信号。
拖入 To Workspace 模块，将结果导出到 MATLAB 工作区绘图。
运行: 点击 Run，观察 Scope 中 SOC 是否快速收敛到真值。

💡 关键知识点解析 (视频教程核心内容)

为什么不用安时积分法？
安时积分法 (SOC = SOC0 - ∫I dt) 误差会随时间累积，且依赖初始 SOC 精度。
EKF 的优势: 利用电压测量值不断修正 SOC，即使初始 SOC 猜错（如设为 0.5，实际 0.8），也能在几分钟内收敛到真实值。

参数辨识的重要性:
电池的内阻 (R_0, R_p) 会随温度、老化、SOC 变化。
如果参数不准，EKF 模型预测的电压就会偏差大，导致滤波器发散。RLS 的作用就是实时更新这些参数给 EKF 使用。

热管理的逻辑:
不仅仅是“热了开风扇”。代码中展示了前馈控制（检测到大电流提前开风扇）和滞后控制（加热停止温度高于开启温度，防止频繁启停）。
