上一篇文章我把 MATLAB / Simulink 配置 TI C2000 生成代码环境 的流程完整梳理了一遍，解决的是“环境能不能配通”的问题。
这一篇就继续往前走，不再停留在工具链层面，而是真正开始用 Simulink 生成 PWM，把模型跑到开发板上。

这篇文章我继续走 实操路线，把视频里的流程、重点和容易踩坑的地方整理出来，尽量让你能照着做出来。

如果你想看我实际操作的完整过程，包括参数怎么点、引脚怎么找、SysConfig 怎么看、杜邦线怎么接，建议直接去 Bilibili 看视频完整版，会更直观。

点击这里：MATLAB配置PWM实现呼吸灯
如无法跳转，请复制链接至bilibili： https://b23.tv/0hZ2eMC

---

目录

前言

一、这篇文章适合谁看？

二、先说结论：PWM 这篇的重点，不是“拖模块”，而是“占空比怎么变”

三、先把原理讲清楚：为什么改占空比，LED 就会变亮变暗？

四、视频里的整体流程，其实可以分成两段

五、具体实操流程

六、常见问题汇总

七、总结

---

一、这篇文章适合谁看？

如果你现在正好遇到下面这些情况，这篇基本就是对口的：

• 上一篇环境已经配好了，想继续做一个真正能跑起来的例子

• 想知道 Simulink 里的 ePWM 模块到底怎么配

• 想把 PWM 输出到 TI C2000 开发板上

• 想通过改变占空比，让 LED 出现亮度变化

• 想理解 PWM 周期、比较值、占空比动态输入 之间的关系

• 想知道为什么模型能生成代码，但板子上 LED 没反应

这篇文章的目标很明确：

用 MATLAB / Simulink 配置 ePWM，并在 TI C2000 开发板上做出可见的亮度变化效果。

---

二、先说结论：PWM 这篇的重点，不是“拖模块”，而是“占空比怎么变”

很多人第一次做 PWM，会把注意力都放在 ePWM 模块本身，觉得“我把模块拖进来就差不多了”。
但实际上，真正决定效果的不是模块名字，而是：

• PWM 周期怎么定

• 比较值 CMPA 怎么给

• 输出动作逻辑怎么写

• 占空比是固定值，还是动态输入

• 实际输出引脚和板上 LED 是否打通

这一篇视频里，最有价值的地方就在于它不是只做一个“固定占空比输出”，而是进一步把 计数器输出接到 ePWM 的比较值输入，让占空比随时间变化。

这就意味着：

你不只是学会了“发一个 PWM”，而是开始学会“控制 PWM 的占空比变化”。

这一步其实已经是很多控制应用的基础了，比如：

• LED 亮度调节

• 呼吸灯

• 电机占空比控制

• 功率调节

• 后续闭环控制中的 PWM 驱动

---

三、先把原理讲清楚：为什么改占空比，LED 就会变亮变暗？

PWM 的本质并不复杂。
它不是去真的改变电压大小，而是在一个固定周期里，通过控制高电平持续的时间比例，来改变平均输出效果。

对 LED 来说，可以简单理解成：

• 占空比越大，LED 看起来越亮

• 占空比越小，LED 看起来越暗

所以如果你让占空比随时间变化，比如从小到大再重复，LED 就会出现明显的亮度变化效果。
这也是视频里这套模型的核心思路：

固定 PWM 周期，让比较值 CMPA 动态变化，从而让占空比动态变化。

---

四、视频里的整体流程，其实可以分成两段

这次视频的内容不是一上来就做呼吸灯，而是分成两段来做，逻辑很合理。

第一段：先验证 ePWM 输出是通的

先做一个基础版 PWM 输出，确认：

• ePWM 模块本身能正常工作

• 代码能正常生成

• 下载到开发板后确实有输出

• 调整比较值后，效果会变化

这一步的意义很重要。
因为如果你连“静态 PWM 输出”都没打通，后面再去做动态变化，只会更乱。

第二段：再做动态占空比变化

在确认基础输出没问题之后，再新增一个计数器模块，让它不断输出变化的数值，把这个数值送给 ePWM 的比较值输入端。

这样占空比就不再是一个固定数，而是会随时间变化。

这也是这篇文章最值得学的部分。

---

五、具体实操流程

---

1. 先做一个基础 PWM 输出，验证板子能不能正常响应

视频前半段先做的是一个比较直接的 PWM 输出测试。
核心思路就是：

• 使用 ePWM 模块输出 PWM

• 调整比较值

• 下载到开发板

• 观察 LED 或输出效果是否变化

这一步虽然简单，但非常关键，因为它能先帮你确认整条链路是不是通的：

• Simulink 模型没问题

• 代码生成没问题

• 下载运行没问题

• PWM 输出本身也没问题

这一阶段你不需要一上来就追求“呼吸灯”，先确认 PWM 能发出来 才是最重要的。

---

2. 新建一个更适合做动态占空比的模型

在基础验证完成之后，视频里重新搭了一个模型，用来实现亮度动态变化。

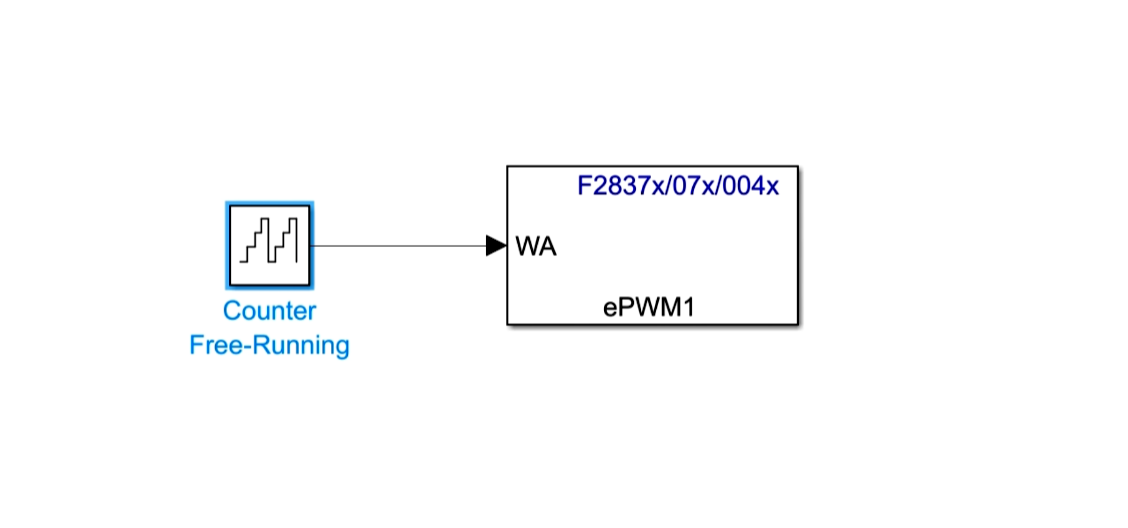

模型结构很简洁，核心就是两个模块：

• Counter Free-Running

• ePWM

然后把计数器的输出接到 ePWM 的输入端，让 ePWM 的比较值不再固定，而是由外部信号动态提供。

这一步的意义就是：

把“固定占空比 PWM”升级成“占空比可变 PWM”。

从建模思路上说，这比只会填固定参数要更重要。

---

3. 配置 Counter Free-Running：让比较值动起来

视频里这个计数器模块的作用，是持续输出一个变化的数值，作为 PWM 比较值来源。

这里有两个关键设置：

位数

视频中把位数设置成了 8 位。

这意味着计数器输出范围是：0 ~ 255

这个范围非常关键，因为它会直接影响你后面 PWM 比较值和周期怎么配。

采样时间

视频里给计数器设置了一个较慢的采样时间，用来控制占空比变化速度。
如果这个采样时间设得太小，占空比变化会非常快，LED 的亮度变化就会太急，看起来不自然。

这里你要记住一句话：

计数器不是只负责“计数”，它也在决定占空比变化的节奏。

---

4. 配置 ePWM：让 PWM 波真正按你的逻辑输出

这一部分是整篇文章的核心。

视频里 ePWM 的配置大致可以分成三块来看。

---

（1）先确定 PWM 模块和周期参数

在 ePWM 的基础设置里，视频中选用了 ePWM1，并设置了 PWM 周期参数。

因为前面计数器输出范围是 0~255，所以视频里把 Timer period 设置成了：256

这一步非常有代表性，因为它体现了一个很重要的建模思路：

比较值范围最好和 PWM 周期范围对齐。

这样做的好处是：

• 占空比变化关系更直观

• 后面调试更方便

• 计数器输出可以直接作为比较值使用

另外，视频里还设置了合适的计数模式，用于生成 PWM 波形。
这部分如果设置错了，后面波形占空比和预期就可能对不上。

---

（2）启用 ePWM A，并设置动作逻辑

视频里重点配置的是 ePWM A 输出。

这里最关键的不是“勾选使能”，而是下面这组动作逻辑：

• 当计数器为 0 时，输出置高

• 当计数器到达 CMPA 时，输出置低

• 其他事件不做额外处理

这组逻辑本质上就是在定义：

PWM 的高电平从哪里开始，到哪里结束。

只要这组逻辑配对了，占空比就能和 CMPA 正确建立关系。
如果这里配错，即使你后面给了动态比较值，输出效果也会不对。

---

（3）把 CMPA 改成“由输入端口提供”

这是这次视频最关键的一步之一。

在最简单的 PWM 模型里，CMPA 一般是你直接在参数框里写死的一个数。
但这样只能得到固定占空比。

为了让占空比动态变化，视频里做了一个更关键的设置：

把 CMPA 的值改成由输入端口提供。

这样一来，ePWM 的比较值就不再写死，而是可以接收外部模块输出。
然后再把 Counter Free-Running 的输出接过来，占空比就会跟着计数器数值一起变化。

这一步你可以理解成：

• 固定参数模式：PWM 是“写死的”

• 输入驱动模式：PWM 是“可调的”

这也是从“会用模块”到“会搭控制逻辑”的分界线。

5. 配置仿真步长：别让占空比变化得太快

---

视频里还有一个很容易被忽略，但实际很重要的地方，就是 求解器 / 仿真步长设置。

这一块的思路很简单：

• 如果步长太小，计数器更新太快

• 如果计数器更新太快，占空比变化也会太快

• LED 看起来就不是平滑变化，而是变化过于急促

所以视频里专门调整了模型的基础步长，用来控制整个变化节奏。

这一点一定要注意，因为很多人模型逻辑没错，但效果“不像呼吸灯”，问题往往不在 PWM 参数，而在：

占空比变化的时间尺度没有控制好。

---

6. 选择正确的硬件板卡

到模型配置这一步，还要确认硬件目标板设置正确。

视频里选择的是：

TI Piccolo F280049C LaunchPad

这一项一定不能配错。
因为你后面：

• 代码生成目标

• 外设资源

• 引脚映射

• 下载运行

都和这一步直接相关。

如果板型选错，最常见的问题就是：

• 模型能生成

• 代码也能编

• 但引脚行为和你想的不一样

• 最后板子没反应

所以这一步别觉得只是“填个名字”，它其实决定了整个后续硬件资源映射。

---

7. 用 SysConfig 查引脚：别只会配模型，不会找硬件口

这一段是视频里非常实用的部分。

很多人做到这里容易卡住：

模型已经好了，PWM 也配好了，那到底从开发板哪个脚出来？

这时候就需要用 SysConfig 看引脚映射。

视频里做的事情大致是：

• 先选择对应开发板或芯片

• 添加 GPIO 相关资源

• 添加 EPWM 相关资源

• 查看 ePWM1A 对应的实际引脚

• 同时查看开发板上 LED4 对应的是哪个 GPIO

这里视频里明确提到了：

LED4 对应 GPIO23

这一步特别重要，因为它告诉你：

• 板上 LED4 并不是天然就接在你当前配置的 ePWM 输出上

• 你不能想当然地以为“配置了 PWM，LED 就会自动亮”

---

8. 为什么还要接杜邦线？因为 PWM 输出和 LED4 不一定天然直连

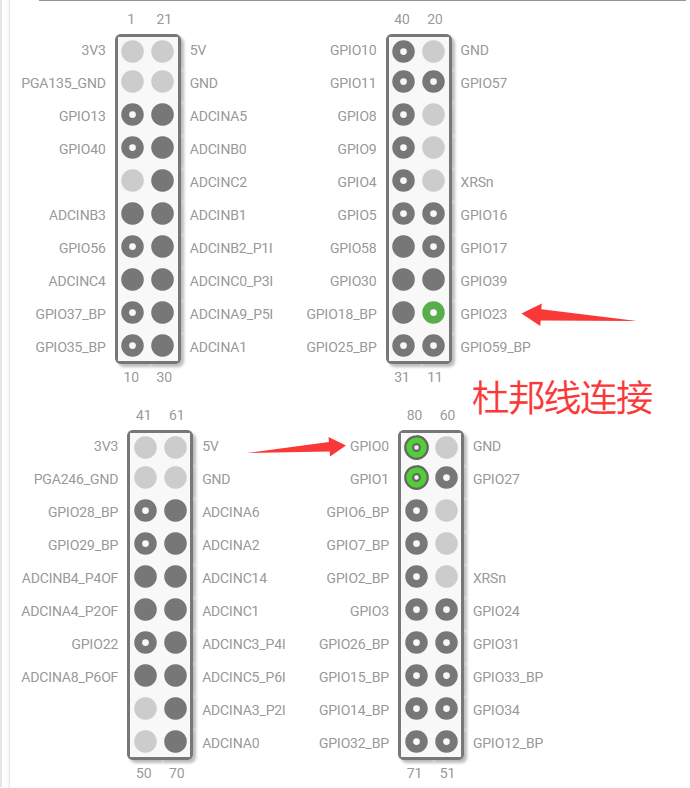

视频后半段还有一个特别容易被忽略，但实际非常关键的动作：

用杜邦线把 GPIO23 和 ePWM1A 对应引脚连接起来。

这说明什么？

说明板载 LED4 所在的 GPIO23，和你当前 PWM 输出口并不是天然就连在一起的。
所以即使你的模型、代码、下载全都没问题，如果这两者之间没有硬件连通，LED4 也不会按 PWM 效果变化。

这是很多初学者特别容易忽略的点：

• 他们只盯着 Simulink

• 只盯着代码生成

• 却忘了板级连接本身也必须成立

所以这篇文章里我特别建议你记住一句话：

模型逻辑正确，不代表板上就一定有现象；引脚和物理连接也必须打通。

---

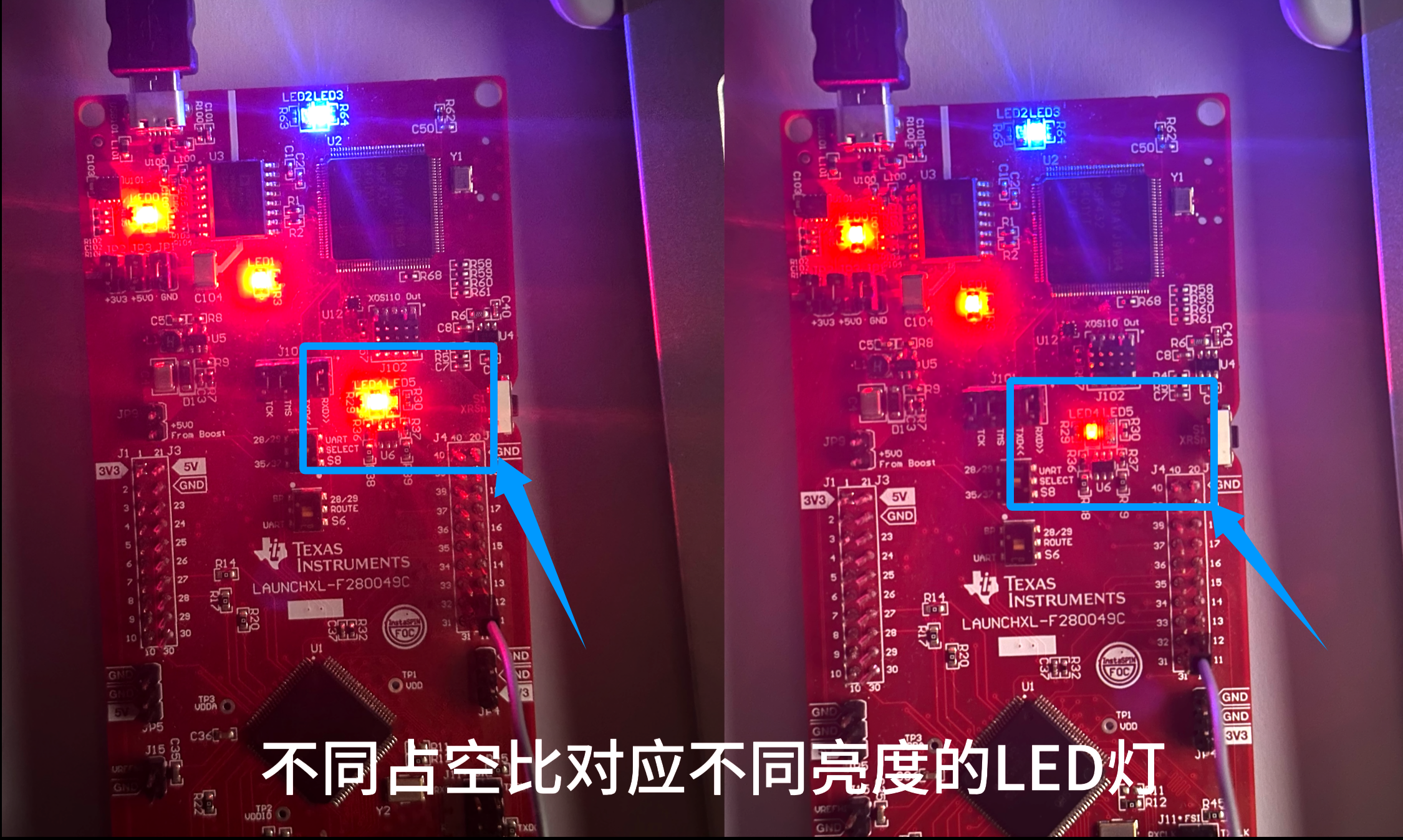

9. 下载运行后，就能看到亮度变化效果

当模型参数配好、板卡选对、SysConfig 查清引脚、杜邦线接好之后，就可以下载到开发板运行。

视频最后能看到板子上的对应 LED 已经有明显响应。
这说明整条链路是打通的：

• Simulink 模型正确

• ePWM 配置正确

• CMPA 动态输入正确

• 引脚找对了

• 板级连接成立

• 下载运行成功

到这里，这个 PWM 小实验就不只是“生成代码成功”，而是已经真正落到了硬件效果上。

---

六、常见问题汇总

1）为什么模型能跑，但 LED 没反应？

优先检查下面几项：

• 板卡型号是否选对

• 下载是否真的成功

• ePWM 是否真的输出到目标引脚

• GPIO23 和 ePWM1A 是否物理连通

• 杜邦线是否接对位置

---

2）为什么 PWM 有输出，但看不到明显亮度变化？

通常从这几个方向排查：

• 比较值变化范围是不是太小

• 更新速度是不是太快

• PWM 周期和比较值范围是否匹配

• LED 实际连接口是不是对的

---

3）为什么效果不像“呼吸灯”，而像“闪一下”？

大概率是下面这些原因：

• 占空比变化太快

• 仿真步长太小

• 计数器采样时间设置不合适

• 占空比变化逻辑过于突兀

---

4）为什么 ePWM 模块已经配好了，还是不知道接哪个口？

这时候不要猜，直接去 SysConfig 看：

• ePWM1A 对应哪个物理引脚

• LED4 对应哪个 GPIO

• 板子上两者是否天然相连

• 如果没有，就自己用杜邦线连起来

---

七、总结

如果说上一篇文章解决的是 “MATLAB / Simulink 到 TI C2000 的环境搭建问题”，
那这一篇解决的就是另一个更实际的问题：

PWM 到底怎么在 Simulink 里配出来，并真正跑到开发板上。

这次视频里最有价值的，不只是做了一个 PWM，而是把下面这条思路走通了：

• 先验证基础 PWM 输出

• 再用计数器驱动比较值

• 让占空比动态变化

• 再通过 SysConfig 找到引脚

• 最后把 ePWM1A 和 GPIO23/LED4 打通

这套流程一旦通了，后面很多更复杂的控制实验其实都可以在这个基础上继续扩展。

你可以把这篇文章理解成：

从“环境搭建完成”正式迈向“外设应用实战”的第一步。
