第七十七篇：温室效应传热分析

摘要

温室效应是地球大气层通过选择性吸收和再辐射红外辐射来维持地表温度的自然现象。本教程系统介绍温室效应的传热机理，讨论大气辐射传输、温室气体辐射特性和能量平衡模型。通过Python实现地球-大气系统的能量平衡计算，包括不同温室气体浓度对地表温度的影响分析。本教程涵盖大气透过率、辐射强迫、气候敏感性等核心概念。通过本教程的学习，读者将掌握温室效应的定量分析方法，能够进行气候变化相关的传热计算。

关键词

温室效应，大气辐射，温室气体，辐射强迫，能量平衡，气候模型，红外辐射

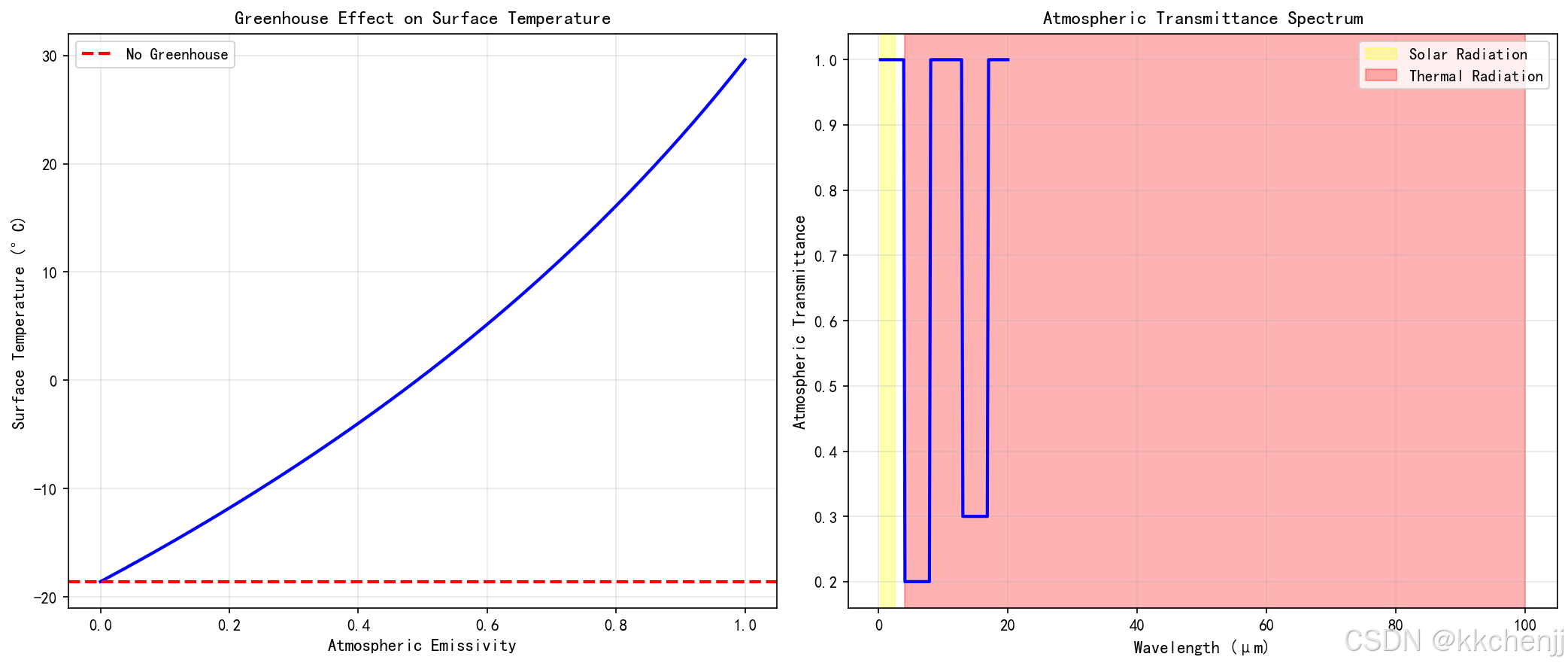

在这里插入图片描述

1. 温室效应基础

1.1 基本原理

温室效应的传热过程：

太阳短波辐射穿透大气层加热地表
地表发射长波红外辐射
大气中的温室气体吸收红外辐射
大气向地表再辐射能量

1.2 大气辐射特性

大气对辐射的选择性吸收：

对太阳辐射（短波）相对透明
对地表辐射（长波）选择性吸收

大气透过率：
$τatm=e−κL\tau_{atm} = e^{-\kappa L}$

其中 $κ\kappa$ 为吸收系数， $L$ 为大气厚度。

1.3 能量平衡

地球-大气系统能量平衡：

$\alpha) \frac{S_0}{4} = \sigma T_e^4$

其中：

$α\alpha$ ：地球反照率（约0.3）
$S_0$ ：太阳常数（1361 W/m²）
$T_e$ ：有效辐射温度（约255 K）

2. 温室气体辐射特性

2.1 主要温室气体

二氧化碳（CO₂）：

吸收带：2.7 μm, 4.3 μm, 15 μm
对地表温度影响显著

水蒸气（H₂O）：

最重要的温室气体
吸收带：6.3 μm及更长波长

甲烷（CH₄）：

吸收带：3.3 μm, 7.6 μm
温室效应潜力高

2.2 辐射强迫

辐射强迫定义：
$ΔF=Fnew−Freference\Delta F = F_{new} - F_{reference}$

CO₂浓度加倍产生的辐射强迫：
$W/m2\Delta F_{CO_2} \approx 3.7 \text{ W/m}^2$

2.3 气候敏感性

平衡气候敏感性：
$λ=ΔTeqΔF\lambda = \frac{\Delta T_{eq}}{\Delta F}$

典型值：0.5-1.0 K/(W/m²)

3. Python仿真实现

3.1 能量平衡模型

"""
主题077：温室效应传热分析
地球-大气系统能量平衡模型
"""
import numpy as np
import matplotlib.pyplot as plt
import os

# 创建输出目录
output_dir = r'd:\文档\500仿真领域\工程仿真\传热学仿真\主题077'
os.makedirs(output_dir, exist_ok=True)

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

sigma = 5.670374419e-8
S0 = 1361  # W/m²，太阳常数

def simple_greenhouse_model(albedo, epsilon_atm, S=S0):
    """
    简化温室模型
    albedo: 地球反照率
    epsilon_atm: 大气发射率
    """
    # 入射太阳辐射（平均到全球）
    S_in = S * (1 - albedo) / 4

    # 地表温度（考虑单层大气温室效应）
    T_surface = (2 * S_in / (sigma * (2 - epsilon_atm)))**0.25

    # 大气温度
    T_atm = (S_in / (sigma * (2 - epsilon_atm)) + S_in / (2 * sigma))**0.25

    # 有效辐射温度
    T_effective = (S_in / sigma)**0.25

    return T_surface, T_atm, T_effective

def co2_radiative_forcing(C, C0=280):
    """
    CO2辐射强迫（IPCC简化公式）
    C: CO2浓度 (ppm)
    C0: 参考浓度 (ppm)
    """
    dF = 5.35 * np.log(C / C0)
    return dF

def climate_sensitivity(dF, lambda_cs=0.8):
    """
    温度变化计算
    lambda_cs: 气候敏感度参数 (K/(W/m²))
    """
    dT = lambda_cs * dF
    return dT

# 1. 大气发射率对地表温度的影响
fig, axes = plt.subplots(2, 2, figsize=(14, 12))

epsilon_range = np.linspace(0, 1.0, 100)
albedo = 0.3

T_surface_values = []
T_atm_values = []
T_eff_values = []

for eps in epsilon_range:
    T_surf, T_atm, T_eff = simple_greenhouse_model(albedo, eps)
    T_surface_values.append(T_surf - 273.15)
    T_atm_values.append(T_atm - 273.15)
    T_eff_values.append(T_eff - 273.15)

axes[0, 0].plot(epsilon_range, T_surface_values, 'r-', linewidth=2, label='Surface Temperature')
axes[0, 0].plot(epsilon_range, T_atm_values, 'b--', linewidth=2, label='Atmosphere Temperature')
axes[0, 0].plot(epsilon_range, T_eff_values, 'g:', linewidth=2, label='Effective Temperature')
axes[0, 0].set_xlabel('Atmospheric Emissivity', fontsize=11)
axes[0, 0].set_ylabel('Temperature (°C)', fontsize=11)
axes[0, 0].set_title('Greenhouse Effect: Temperature vs Atmospheric Emissivity', fontsize=12)
axes[0, 0].legend()
axes[0, 0].grid(True, alpha=0.3)

# 2. CO2浓度与辐射强迫
C_range = np.linspace(280, 1000, 100)
dF_values = [co2_radiative_forcing(C) for C in C_range]

axes[0, 1].plot(C_range, dF_values, 'b-', linewidth=2)
axes[0, 1].axvline(x=560, color='r', linestyle='--', linewidth=2, label='2xCO2 (560 ppm)')
axes[0, 1].axhline(y=3.7, color='r', linestyle='--', linewidth=2)
axes[0, 1].set_xlabel('CO2 Concentration (ppm)', fontsize=11)
axes[0, 1].set_ylabel('Radiative Forcing (W/m²)', fontsize=11)
axes[0, 1].set_title('CO2 Radiative Forcing', fontsize=12)
axes[0, 1].legend()
axes[0, 1].grid(True, alpha=0.3)

# 3. 不同气候敏感度下的温度变化
lambda_values = [0.5, 0.8, 1.0, 1.5]  # K/(W/m²)
colors = ['blue', 'green', 'orange', 'red']

for lambda_cs, color in zip(lambda_values, colors):
    dT_values = [climate_sensitivity(dF, lambda_cs) for dF in dF_values]
    axes[1, 0].plot(C_range, dT_values, color=color, linewidth=2,
                    label=f'λ = {lambda_cs} K/(W/m²)')

axes[1, 0].set_xlabel('CO2 Concentration (ppm)', fontsize=11)
axes[1, 0].set_ylabel('Temperature Change (°C)', fontsize=11)
axes[1, 0].set_title('Temperature Change vs CO2 Concentration', fontsize=12)
axes[1, 0].legend()
axes[1, 0].grid(True, alpha=0.3)

# 4. 不同温室气体的贡献
gases = ['CO2', 'H2O', 'CH4', 'N2O', 'O3']
# 相对辐射强迫贡献（近似值）
contributions = [0.50, 0.30, 0.15, 0.03, 0.02]

colors_pie = ['#ff9999', '#66b3ff', '#99ff99', '#ffcc99', '#ff99cc']
explode = (0.05, 0.05, 0, 0, 0)

axes[1, 1].pie(contributions, explode=explode, labels=gases, colors=colors_pie,
               autopct='%1.0f%%', shadow=True, startangle=90)
axes[1, 1].set_title('Greenhouse Gas Contributions\nto Total Forcing', fontsize=12)

plt.tight_layout()
plt.savefig(f'{output_dir}/greenhouse_effect.png', dpi=150, bbox_inches='tight')
plt.close()
print("温室效应分析图已保存")

3.2 大气辐射传输

"""
大气辐射传输简化模型
"""

def atmospheric_transmission(wavelength, gas_concentration, path_length):
    """
    大气透过率计算（简化Beer-Lambert定律）
    wavelength: 波长 (μm)
    gas_concentration: 气体浓度
    path_length: 光程 (km)
    """
    # 简化吸收系数模型
    # CO2在15μm附近强吸收
    if 14 <= wavelength <= 16:
        k = 0.1 * gas_concentration
    # H2O在6.3μm附近强吸收
    elif 5 <= wavelength <= 8:
        k = 0.2 * gas_concentration
    else:
        k = 0.01 * gas_concentration

    transmission = np.exp(-k * path_length)
    return transmission

def surface_spectrum(wavelength, T_surface=288):
    """
    地表发射光谱（普朗克定律）
    """
    h = 6.626e-34
    c = 3e8
    k_B = 1.381e-23

    lam = wavelength * 1e-6
    B_lambda = (2 * h * c**2 / lam**5) / (np.exp(h * c / (lam * k_B * T_surface)) - 1)
    return B_lambda

# 波长范围
wavelengths = np.linspace(4, 25, 200)

# 地表温度
T_surface = 288  # K (15°C)

# 计算光谱
fig, axes = plt.subplots(1, 2, figsize=(14, 6))

# 1. 地表辐射光谱
spectrum = [surface_spectrum(lam, T_surface) for lam in wavelengths]
spectrum_normalized = np.array(spectrum) / max(spectrum)

axes[0].plot(wavelengths, spectrum_normalized, 'b-', linewidth=2, label='Surface Emission')
axes[0].axvspan(14, 16, alpha=0.3, color='red', label='CO2 absorption band')
axes[0].axvspan(5, 8, alpha=0.3, color='blue', label='H2O absorption band')
axes[0].set_xlabel('Wavelength (μm)', fontsize=11)
axes[0].set_ylabel('Normalized Spectral Radiance', fontsize=11)
axes[0].set_title(f'Surface Radiation Spectrum (T={T_surface}K)', fontsize=12)
axes[0].legend()
axes[0].grid(True, alpha=0.3)

# 2. 不同CO2浓度下的透过率
CO2_levels = [280, 400, 560, 800]  # ppm
colors = ['blue', 'green', 'orange', 'red']

for CO2, color in zip(CO2_levels, colors):
    transmission = [atmospheric_transmission(lam, CO2/280, 10) for lam in wavelengths]
    axes[1].plot(wavelengths, transmission, color=color, linewidth=2,
                 label=f'CO2 = {CO2} ppm')

axes[1].set_xlabel('Wavelength (μm)', fontsize=11)
axes[1].set_ylabel('Atmospheric Transmission', fontsize=11)
axes[1].set_title('Atmospheric Transmission vs CO2 Concentration', fontsize=12)
axes[1].legend()
axes[1].grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/atmospheric_radiation.png', dpi=150, bbox_inches='tight')
plt.close()
print("大气辐射图已保存")

print("\n" + "="*60)
print("仿真3：温室大棚能量平衡")
print("="*60)

# 分析温室大棚的能量平衡

# 温室参数
A_greenhouse = 200  # m²，温室面积
V_greenhouse = 600  # m³，温室体积

# 材料参数
U_cover = 6.0  # W/(m²·K)，覆盖材料传热系数
tau_cover = 0.85  # 覆盖材料透过率
eps_cover = 0.9  # 覆盖材料发射率

# 环境参数
T_outside = 280  # K，室外温度
T_sky = 260  # K，天空温度
I_solar = 500  # W/m²，太阳辐射强度

# 内部参数
T_inside = 293  # K，目标室内温度
h_inside = 10  # W/(m²·K)，内部对流换热系数

# 能量输入
Q_solar_in = I_solar * A_greenhouse * tau_cover  # 太阳辐射得热

# 能量损失
# 1. 通过覆盖层的传导和对流
Q_conduction = U_cover * A_greenhouse * (T_inside - T_outside)

# 2. 覆盖层向天空的辐射
sigma = 5.67e-8
Q_rad_sky = eps_cover * sigma * A_greenhouse * (T_inside**4 - T_sky**4)

# 3. 通风热损失（假设每小时换气1次）
air_density = 1.2  # kg/m³
cp_air = 1005  # J/(kg·K)
ventilation_rate = 1.0  # 次/小时
Q_ventilation = air_density * cp_air * V_greenhouse * ventilation_rate / 3600 * (T_inside - T_outside)

# 总热损失
Q_total_loss = Q_conduction + Q_rad_sky + Q_ventilation

# 净能量
Q_net = Q_solar_in - Q_total_loss

print("温室大棚能量平衡分析:")
print(f"温室面积: {A_greenhouse} m²")
print(f"室内温度: {T_inside} K ({T_inside-273.15:.1f}°C)")
print(f"室外温度: {T_outside} K ({T_outside-273.15:.1f}°C)")
print(f"\n能量输入:")
print(f"  太阳辐射得热: {Q_solar_in/1000:.2f} kW")
print(f"\n能量损失:")
print(f"  传导和对流: {Q_conduction/1000:.2f} kW")
print(f"  辐射散热: {Q_rad_sky/1000:.2f} kW")
print(f"  通风热损失: {Q_ventilation/1000:.2f} kW")
print(f"  总热损失: {Q_total_loss/1000:.2f} kW")
print(f"\n净能量: {Q_net/1000:.2f} kW")

if Q_net > 0:
    print("能量盈余，需要通风降温")
else:
    print("能量不足，需要加热")

# 不同室外温度下的能量需求
T_outside_range = np.linspace(270, 295, 50)
Q_heating_demand = []

for T_out in T_outside_range:
    Q_cond = U_cover * A_greenhouse * (T_inside - T_out)
    Q_rad = eps_cover * sigma * A_greenhouse * (T_inside**4 - T_sky**4)
    Q_vent = air_density * cp_air * V_greenhouse * ventilation_rate / 3600 * (T_inside - T_out)
    Q_loss = Q_cond + Q_rad + Q_vent
    Q_net_temp = Q_solar_in - Q_loss
    Q_heating_demand.append(max(0, -Q_net_temp))

# 可视化
fig, axes = plt.subplots(1, 2, figsize=(14, 5))

# 能量平衡饼图
energy_items = ['Solar Gain', 'Conduction', 'Radiation', 'Ventilation']
energy_values = [Q_solar_in/1000, Q_conduction/1000, Q_rad_sky/1000, Q_ventilation/1000]
colors = ['gold', 'steelblue', 'orangered', 'lightblue']

axes[0].pie(energy_values, labels=energy_items, colors=colors, autopct='%1.1f%%', startangle=90)
axes[0].set_title('Greenhouse Energy Balance', fontsize=12, fontweight='bold')

# 加热需求vs室外温度
axes[1].plot(T_outside_range-273.15, np.array(Q_heating_demand)/1000, 'b-', linewidth=2)
axes[1].fill_between(T_outside_range-273.15, np.array(Q_heating_demand)/1000, alpha=0.3)
axes[1].axvline(x=T_outside-273.15, color='r', linestyle='--', linewidth=2, label=f'Current: {T_outside-273.15:.1f}°C')
axes[1].set_xlabel('Outside Temperature (°C)', fontsize=11)
axes[1].set_ylabel('Heating Demand (kW)', fontsize=11)
axes[1].set_title('Heating Demand vs Outside Temperature', fontsize=12, fontweight='bold')
axes[1].legend(fontsize=10)
axes[1].grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/greenhouse_energy.png', dpi=150, bbox_inches='tight')
plt.close()

print("\n图3：温室大棚能量平衡已保存")

print("\n" + "="*60)
print("仿真4：双层玻璃节能效果")
print("="*60)

# 分析双层玻璃的节能效果

# 玻璃参数
k_glass = 1.0  # W/(m·K)，玻璃导热系数
d_glass = 0.005  # m，玻璃厚度
d_air_gap = 0.012  # m，空气层厚度
k_air = 0.025  # W/(m·K)，空气导热系数

# 表面传热系数
h_in = 8  # W/(m²·K)，室内
h_out = 23  # W/(m²·K)，室外

# 单层玻璃总热阻
R_single = 1/h_in + d_glass/k_glass + 1/h_out
U_single = 1/R_single

# 双层玻璃总热阻
R_double = 1/h_in + d_glass/k_glass + d_air_gap/k_air + d_glass/k_glass + 1/h_out
U_double = 1/R_double

# 辐射热阻（简化）
eps_glass = 0.9
h_rad_gap = 4 * sigma * eps_glass * (283**3)  # 近似辐射换热系数
R_rad = 1/h_rad_gap

# 空气层综合热阻
R_gap_total = 1 / (1/R_double + 1/R_rad)
U_gap = 1/R_gap_total

print("双层玻璃节能分析:")
print(f"单层玻璃U值: {U_single:.2f} W/(m²·K)")
print(f"双层玻璃U值: {U_gap:.2f} W/(m²·K)")
print(f"节能效果: {(1 - U_gap/U_single)*100:.1f}%")

# 不同空气层厚度的影响
d_gap_range = np.linspace(0.001, 0.05, 50)
U_values = []

for d_gap in d_gap_range:
    R_d = 1/h_in + 2*d_glass/k_glass + d_gap/k_air + 1/h_out
    U_d = 1/R_d
    U_values.append(U_d)

# 不同气候条件下的节能效果
climate_conditions = [
    ('Beijing', 270, 293),
    ('Shanghai', 275, 293),
    ('Guangzhou', 280, 298),
    ('Harbin', 250, 293)
]

print(f"\n不同地区年节能效果:")
print(f"{'City':<15} {'T_out(°C)':<12} {'T_in(°C)':<12} {'Single(kW/m²)':<15} {'Double(kW/m²)':<15} {'Savings(%)':<12}")
print("-" * 85)

for city, T_out, T_in in climate_conditions:
    q_single = U_single * (T_in - T_out)
    q_double = U_gap * (T_in - T_out)
    savings = (1 - q_double/q_single) * 100
    print(f"{city:<15} {T_out-273.15:<12.1f} {T_in-273.15:<12.1f} {q_single:<15.2f} {q_double:<15.2f} {savings:<12.1f}")

# 可视化
fig, axes = plt.subplots(1, 2, figsize=(14, 5))

# U值vs空气层厚度
axes[0].plot(d_gap_range*1000, U_values, 'b-', linewidth=2)
axes[0].axhline(y=U_single, color='r', linestyle='--', linewidth=2, label=f'Single Glass: {U_single:.2f}')
axes[0].axvline(x=d_air_gap*1000, color='g', linestyle='--', linewidth=2, label=f'Optimal: {d_air_gap*1000:.0f}mm')
axes[0].fill_between(d_gap_range*1000, U_values, alpha=0.3)
axes[0].set_xlabel('Air Gap Thickness (mm)', fontsize=11)
axes[0].set_ylabel('U-value (W/(m²·K))', fontsize=11)
axes[0].set_title('Double Glazing U-value', fontsize=12, fontweight='bold')
axes[0].legend(fontsize=10)
axes[0].grid(True, alpha=0.3)

# 节能效果对比
cities = [c[0] for c in climate_conditions]
savings_values = []
for city, T_out, T_in in climate_conditions:
    q_s = U_single * (T_in - T_out)
    q_d = U_gap * (T_in - T_out)
    savings_values.append((1 - q_d/q_s) * 100)

axes[1].bar(cities, savings_values, color='steelblue', alpha=0.8)
axes[1].set_ylabel('Energy Savings (%)', fontsize=11)
axes[1].set_title('Double Glazing Energy Savings', fontsize=12, fontweight='bold')
axes[1].grid(True, alpha=0.3, axis='y')

plt.tight_layout()
plt.savefig(f'{output_dir}/double_glazing.png', dpi=150, bbox_inches='tight')
plt.close()

print("\n图4：双层玻璃节能效果已保存")
print("\n所有仿真完成！")
