医学图像配准概念、理论与实操学习路径

申明：该内容同Gemini共同创作。里面链接真实有效

一、引言：医学图像配准的基石

医学图像配准，亦称图像融合或图像匹配，是医学影像分析中的基础环节，对于疾病进展分析、放射治疗规划、手术导航、图像分割及图谱构建等多种临床应用至关重要 [1, 2, 3, 4, 5, 6]。这项技术通过精确地对齐同一解剖结构在不同时间、不同成像模态（如MRI、CT、PET、X射线、超声）或不同受试者之间获取的图像 [3, 7, 8, 9]，以建立它们之间的空间对应关系，从而实现信息的最佳整合与比较 [10, 11, 12, 13]。

随着医学成像技术的飞速发展，例如多层螺旋CT和更高梯度MR成像系统的引入 [8]，医学图像数据的数量和多样性呈指数级增长。这种不断增长的复杂性和多模态数据直接推动了对先进图像配准技术的需求。

这意味着，掌握医学图像配准的专业知识不仅是当前的关键技能，更是一项面向未来的重要能力，其相关专业人才的需求将持续增长。

本报告将提供一个结构化的学习路线，将理论理解与实际应用相结合，介绍领先的软件工具、推荐的在线课程和视频教程，并深入探讨当前研究的前沿动态。

二、核心概念与理论深度

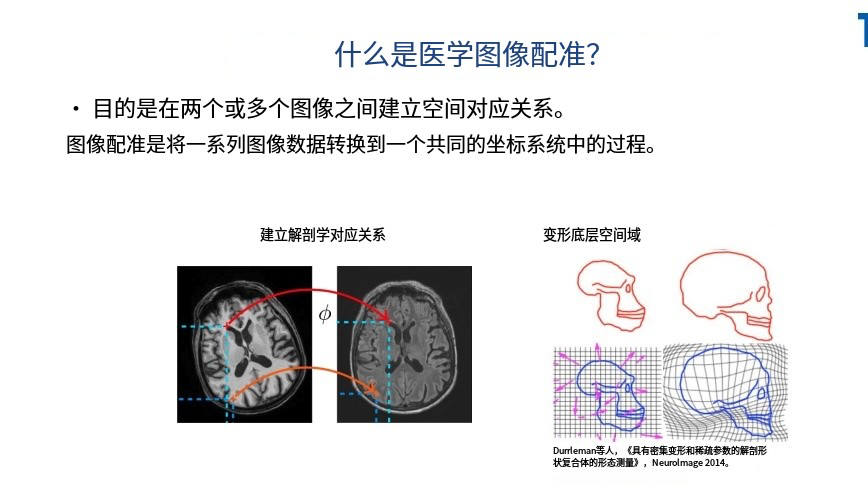

医学图像配准的核心在于寻找一个最优的空间变换，使得两幅或多幅图像中对应的解剖结构能够精确对齐 [3]。这一过程本质上是一个优化问题，旨在通过最小化一个成本函数来精确捕捉图像间的形变或空间关系 [1, 2]。

配准的定义、目标与分类

配准的目标是建立不同图像像素点之间的对应关系 [7]。根据图像的获取方式、时间以及应用场景的不同，配准方法也呈现出多样性 [7]。

图像配准可从多个维度进行分类：

• 输入图像类型： 包括单模态配准（相同成像模态的图像，如两张MRI）、多模态配准（不同成像模态的图像，如MRI与CT）、受试者内配准（同一受试者在不同时间或条件下获取的图像）和受试者间配准（不同受试者之间的图像）。

• 形变模型： 根据形变的复杂程度，可分为刚性配准（仅涉及平移和旋转）、仿射配准（在刚性基础上增加缩放和剪切）和可变形配准（处理非线性组织形变） [3, 5, 14]。

• 感兴趣区域（ROI）： 可根据配准的解剖部位进行分类，如脑部、肺部、心脏配准等 [3]。

• 图像维度： 包括2D到2D、3D到3D，甚至3D到2D的配准 [3]。

医学图像配准方法的多样性，例如单模态与多模态、刚性与可变形配准之间的区分，直接源于医学图像固有的复杂性和临床应用的多样性。例如，配准不同采集方法和时间的图像需要采用不同的策略 [7]。这意味着，不存在一个“一劳永逸”的配准方法。因此，学习者必须深入理解这些分类，才能根据特定的图像特征和临床问题，选择或开发最合适的算法。

传统配准方法：原理与应用

传统配准方法通常通过迭代优化过程来解决每个图像对的配准问题 [1]。这些方法通常基于明确定义的物理模型 [16]，例如利用弹性形变假设的模型 [15]。著名的配准工具包ANTs便是传统方法的代表，它已成功应用于结构和功能神经影像、CT肺部成像以及心脏运动建模等多种场景 [15]。

尽管深度学习方法因其速度优势而日益受到关注，但传统迭代方法在结合现代GPU优化后，仍能提供最先进的性能 [15]。

这表明，传统方法并未完全被深度学习取代，它们在需要高可解释性或特定模型假设的场景中依然具有重要价值。因此，全面的学习应涵盖这两种范式，并理解各自的优势和局限性。

深度学习驱动的配准：新范式与前沿

近年来，基于学习的配准方法已成为主流，它们利用神经网络来参数化变换模型，并从训练数据中学习配准关系 [1, 2, 16]。这些方法的主要优势在于，一旦训练完成，便能实现对未见图像对的实时配准 [2]。

深度学习在医学图像配准中的应用通常分为监督学习、无监督学习和对偶/弱监督学习模型 [16]。这些方法广泛采用卷积神经网络（CNN），近期也开始融入Transformer等先进架构 [17, 18]。

“通用医学图像配准”的出现，通过持续学习方法来克服传统深度学习模型在任务特异性上的局限 [6]，代表了该领域的一个重要发展方向。这种方法旨在使单个模型能够同时处理广泛的临床相关配准任务和数据分布，这对于其在临床实践中的广泛部署具有巨大的潜力。

---

三、学习资源

经典与现代医学图像配准教材推荐

• 《Medical Image Registration》 (Joseph V. Hajnal, Derek L. G. Hill, David J. Hawkes, CRC Press, 2019)：

这本书被认为是该新兴领域的首部综合性著作，详细阐述了图像配准的理论、技术和实际应用。它既适合入门者，也为专家提供了深入的探讨，是医学物理学家、临床医生和研究人员的必备指南。

该书的目录涵盖了方法论（概念、算法、数据准备、误差校正、效果评估）、刚体配准的应用（序列MRI、fMRI、MRI/PET、MR/CT、核医学、治疗引导）以及非刚性配准的技术与应用（队列研究、生物力学建模、未来展望） [13]。

有需要联系Tina姐获取。

• 《医学图像配准技术与应用》 (吕晓琪, 科学出版社, 2015)：

这本中文教材主要阐述了医学图像配准相关的基础知识和多种配准算法，并介绍了如何将配准后的图像应用于图像融合、多维可视化和虚拟内窥镜等领域 [31]。

实用工具与编程实践指南

掌握医学图像配准的理论知识后，通过实际编程实践和使用专业工具包是巩固学习、提升技能的关键。

• Insight Toolkit (ITK)： 作为一个开源C++工具包，ITK在医学图像分析领域被广泛使用，提供了一套全面的图像处理、分割和配准工具 [4, 30]。ITK强调将图像视为物理空间中的空间对象，而非简单的像素数组 [15, 34]。其强大的框架支持多种变换模型（位移场、微分同胚、B样条、仿射、刚性），并提供了更广泛的功能 [4]。
• SimpleITK： 作为ITK的简化接口，SimpleITK支持多种编程语言（Python、R、Java、C#、Lua、Ruby、TCL、C++） [15, 34, 29]。它隐藏了ITK复杂的管道架构，实现了即时执行，并支持2D/3D图像的刚性或可变形变换 [15, 34]。SimpleITK非常适合快速原型开发和脚本编写。
• Elastix： 一个广为人知的开源C++图像配准工具箱，作为ITK的扩展而构建 [14, 17]。它提供了全面的算法和实用程序，用于使用各种变换模型（刚性、仿射、B样条可变形）、相似性度量和优化策略来对齐图像 [14, 17]。其模块化设计允许用户轻松配置和组合不同的配准方法。
• SimpleElastix： SimpleITK的一个扩展，包含了流行的Elastix C++库，以用户友好的API在多种编程语言中提供最先进的医学图像配准功能 [29]。这使得高级配准算法在实际实现中变得高度可及。

像SimpleITK和itk-elastix这样的简化接口和封装工具的开发，直接解决了底层C++工具包（如ITK和Elastix）的复杂性。这显著降低了研究人员和开发人员的入门门槛，从而加速了Python等语言中高级医学图像配准技术的原型开发和广泛应用。

GitHub资源与开源项目精选

GitHub是获取医学图像配准代码、实践案例和最新研究实现的重要平台。以下是一些值得关注的开源项目和资源：

• SimpleElastix (GitHub)：
  • 主页：https://simpleelastix.github.io/
  • 特点：作为Elastix的简化接口，它提供了Python、Java、R等多种语言的绑定，使得最先进的医学图像配准算法易于使用。其GitHub仓库包含丰富的示例和文档。
  • 相关链接：https://www.opensourceimaging.org/project/simpleelastix/
• Medical Image Registration ToolKit (MIRTK) (GitHub)：
  • 主页：http://mirtk.github.io/
  • 特点：一个专注于医学图像处理的工具包，特别在成人和新生儿脑部MR图像配准以及皮层表面网格重建方面有应用。提供了C++库和命令行工具，并支持Python脚本。
• VoxelMorph (GitHub)：
  • 主页：https://github.com/voxelmorph/voxelmorph
  • 特点：一个著名的基于深度学习的可变形医学图像配准框架。提供了PyTorch和TensorFlow的实现，是学习和实践深度学习配准的重要资源。
• Recursive Cascaded Networks for Unsupervised Medical Image Registration (GitHub)：
  • 主页：https://github.com/microsoft/Recursive-Cascaded-Networks
  • 特点：微软研究院提出的用于无监督可变形图像配准的递归级联网络架构。
• LapIRN (Large Deformation Diffeomorphic Image Registration with Laplacian Pyramid Networks) (GitHub)：
  • 主页：https://github.com/cwmok/LapIRN
  • 特点：另一个基于深度学习的可变形图像配准方法，利用拉普拉斯金字塔网络实现大形变微分同胚图像配准。
• ITK Examples (GitHub)：
  • 主页：https://github.com/InsightSoftwareConsortium/ITK/tree/master/Examples
  • 特点：ITK官方的示例代码库，涵盖了图像处理、分割和配准的各种C++示例。
• ITKElastix Examples (GitHub)：
  • 主页：https://github.com/InsightSoftwareConsortium/ITKElastix/tree/main/examples
  • 特点：itk-elastix的Jupyter Notebook示例，非常适合Python用户学习如何使用elastix进行配准，并与NumPy、SciPy等库集成。

这些GitHub项目提供了实际的代码实现，是理论学习与实践结合的绝佳资源。通过阅读代码、运行示例和参与社区，您可以更深入地理解医学图像配准算法的细节和应用。
