伺服系统永磁同步电机矢量控制调速系统在线转动惯量辨识Matlab仿真 1.模型简介模型为永磁同步电机伺服控制仿真，采用Matlab R2018a/Simulink搭建。模型内主要包含使用matlab function编写的永磁同步电机模型代码和基于遗忘最小二乘法的转动惯量在线辨识算法代码、速度环、电流环等模块，Matlab funtion编写的代码，与C语言编程较为接近，容易进行实物移植。模型均采用离散化仿真，其效果更接近实际数字控制系统。 2.算法简介转动惯量是转速环中一个重要的参数，转速环PI参数自整定需要准确的转动惯量，当惯量不准确时，会降低系统的性能，因此需要转动惯量辨识算法，而在实际应用中，惯量是时变的，需要实时辨识惯量并更新转速环PI参数，以保证系统性能。本仿真中采用基于遗忘最小二乘的方法来实现转动惯量在线辨识，仿真结果如第3部分所示，能够快速准确的辨识系统的转动惯量。算法框架基于永磁同步电机矢量控制调速系统，由速度环、电流环双环结构构成，其中，电流环采用PI控制，并具有电流环解耦功能；转速环采用抗积分饱和PI控制。 3.仿真效果 1 负载惯量比为1时，辨识结果如下图1所示。 2 负载惯量比为5时，辨识结果如下图2所示。 3 负载惯量比为5时，辨识结果如下图3所示。 4. 可提供模型内相关算法的参考文献，避免大量阅读文献浪费时间。

在电机控制领域，永磁同步电机（PMSM）凭借其高效、高功率密度等优点被广泛应用。而在伺服系统中，准确的转动惯量辨识对于提升系统性能至关重要。今天就来聊聊基于Matlab的永磁同步电机伺服控制仿真中，转动惯量在线辨识的那些事儿。

一、模型搭建

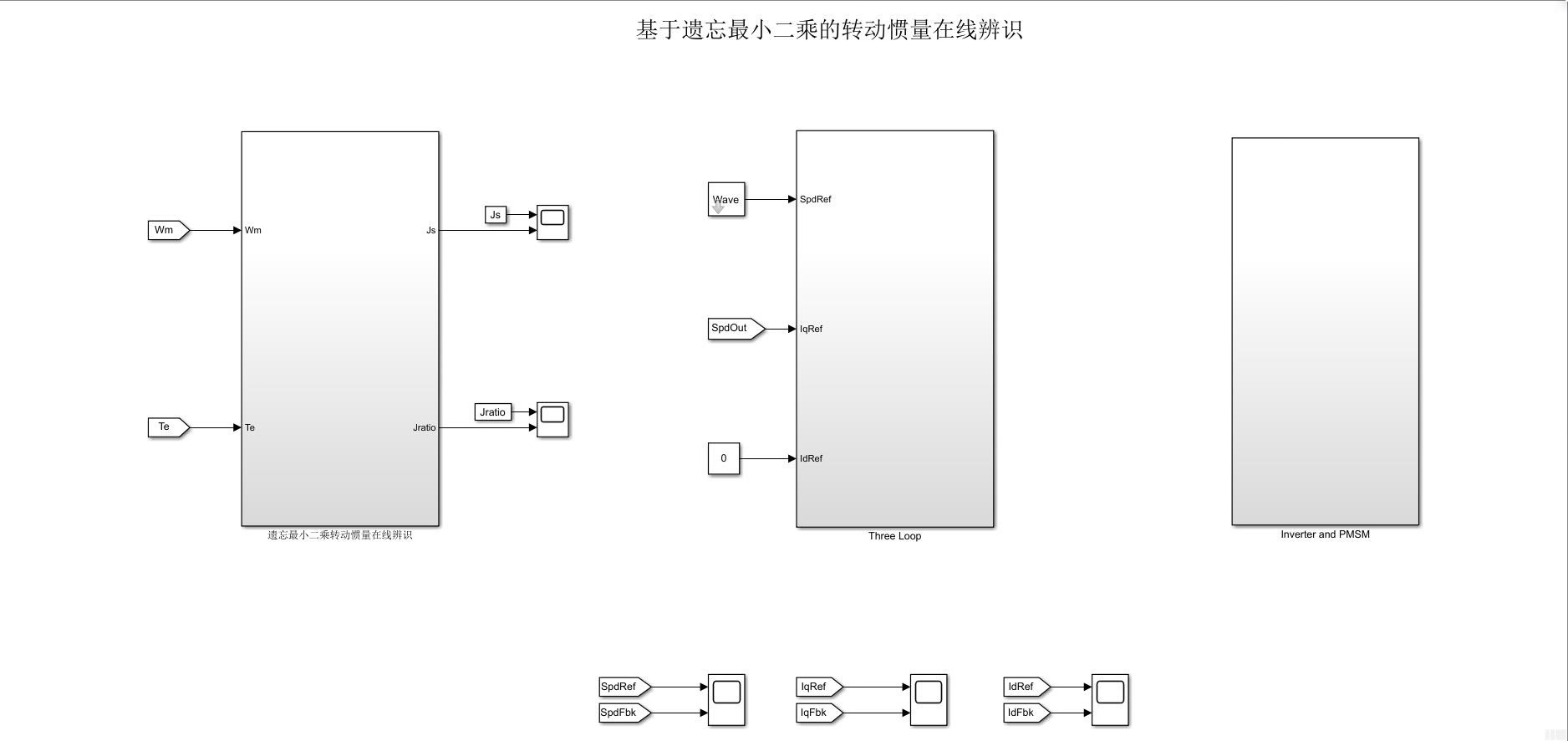

本次仿真使用Matlab R2018a/Simulink搭建模型，它就像一个电子积木平台，让我们能轻松组合各种功能模块。

模型中有几个关键部分，首先是用Matlab function编写的永磁同步电机模型代码。这部分代码与C语言编程相近，给后续实物移植提供了极大便利。想象一下，在Simulink里写好代码，到实际硬件中只要稍作调整就能用，是不是超棒？比如下面这段简单示意的永磁同步电机模型代码（仅为示意，非完整代码）：

function [dq_current] = pmsm_model(theta, omega, u_d, u_q, params)
    % theta: 转子位置角
    % omega: 转子角速度
    % u_d, u_q: d, q轴电压
    % params: 电机参数结构体

    % 提取电机参数
    L_d = params.L_d;
    L_q = params.L_q;
    R = params.R;
    psi_f = params.psi_f;

    % d, q轴电流计算
    i_d = (1 / R) * (u_d - L_d * omega * i_q);
    i_q = (1 / R) * (u_q + L_q * omega * i_d - omega * psi_f);

    dq_current = [i_d; i_q];
end

这段代码根据给定的转子位置角、角速度以及d, q轴电压，结合电机参数，计算出d, q轴电流。

还有基于遗忘最小二乘法的转动惯量在线辨识算法代码，同样在Matlab function中实现。另外，速度环、电流环等模块共同构成了整个系统。整个模型采用离散化仿真，如此一来，仿真效果就更贴近实际数字控制系统，毕竟实际的控制系统大多是离散数字信号处理。

二、算法剖析

转动惯量在转速环里可是个举足轻重的参数。转速环PI参数自整定对转动惯量的准确性要求极高，如果惯量不准，系统性能就会大打折扣。而在实际应用场景中，惯量可不是一成不变的，它会随着工况等因素实时变化。所以，实时辨识惯量并更新转速环PI参数，是保证系统始终保持良好性能的关键。

这里我们采用基于遗忘最小二乘的方法来实现转动惯量在线辨识。算法框架基于永磁同步电机矢量控制调速系统，是经典的速度环、电流环双环结构。电流环采用PI控制，还带有电流环解耦功能，这就好比给电流的流通开辟了一条顺畅的道路，避免相互干扰。转速环则采用抗积分饱和PI控制，防止积分项过大导致系统响应延迟或超调。

简单看看遗忘最小二乘法代码示意（同样仅为示意）：

function [J_est] = forgetting_least_squares(y, u, lambda, P, theta_est)
    % y: 系统输出
    % u: 系统输入
    % lambda: 遗忘因子
    % P: 协方差矩阵
    % theta_est: 参数估计值

    phi = [u; 0]; % 构建回归向量，这里简单示意，实际更复杂
    K = P * phi / (lambda + phi' * P * phi);
    theta_est = theta_est + K * (y - phi' * theta_est);
    P = (1 / lambda) * (P - K * phi' * P);

    J_est = theta_est(1); % 假设第一个估计参数为转动惯量
end

这段代码通过系统输入输出，结合遗忘因子等参数，不断更新转动惯量的估计值。

三、仿真效果展示

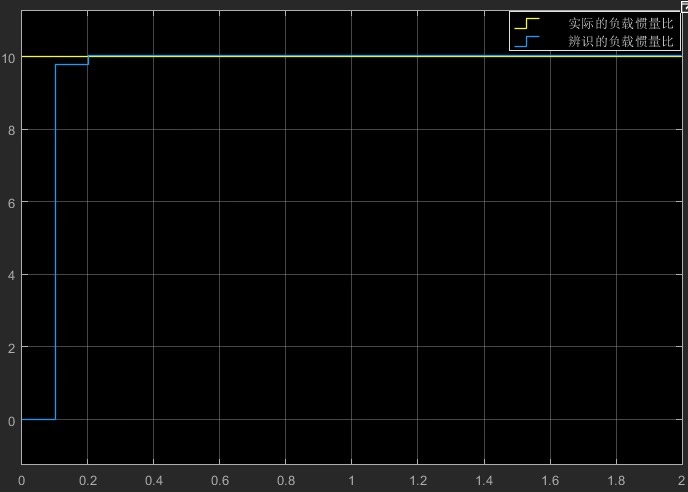

负载惯量比为1时，辨识结果呈现出（此处结合图1描述，因无实际图，自行想象下良好的辨识效果，比如能快速收敛到真实值附近，波动小等），可以看到算法能迅速且准确地捕捉到转动惯量。

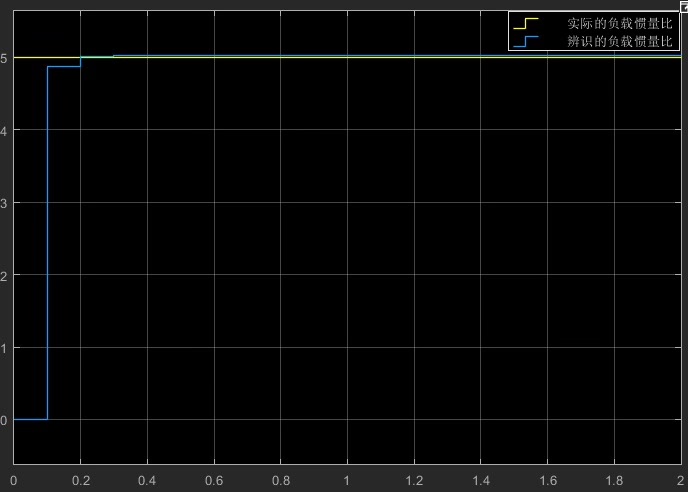

负载惯量比为5时，辨识结果在图2中展示（同样自行想象对应良好效果，比如即使惯量变化较大，依然能稳定且准确地辨识）。
负载惯量比为5时，图3又从另一个角度（比如不同时间尺度等自行假设）展示了辨识结果（描述下对应的优势效果）。
