ADRC自抗扰控制永磁同步电机矢量控制调速系统Matlab仿真模型探究

zzdYEjLL

369人浏览 · 2026-03-20 09:30:00

zzdYEjLL · 2026-03-20 09:30:00 发布

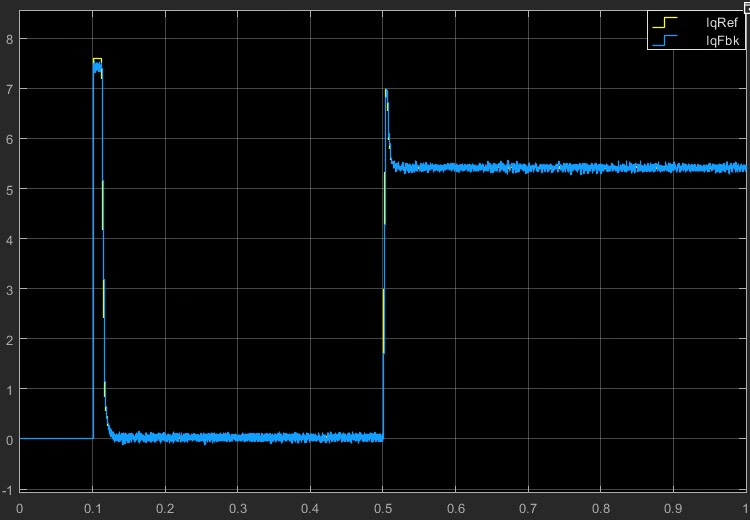

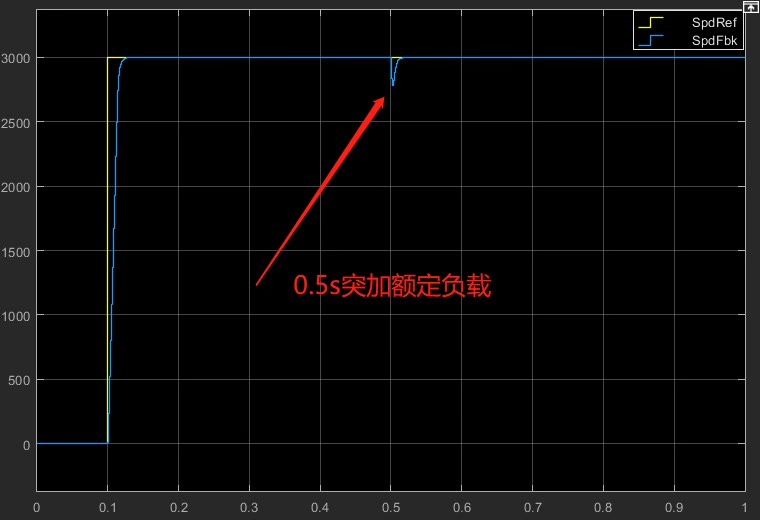

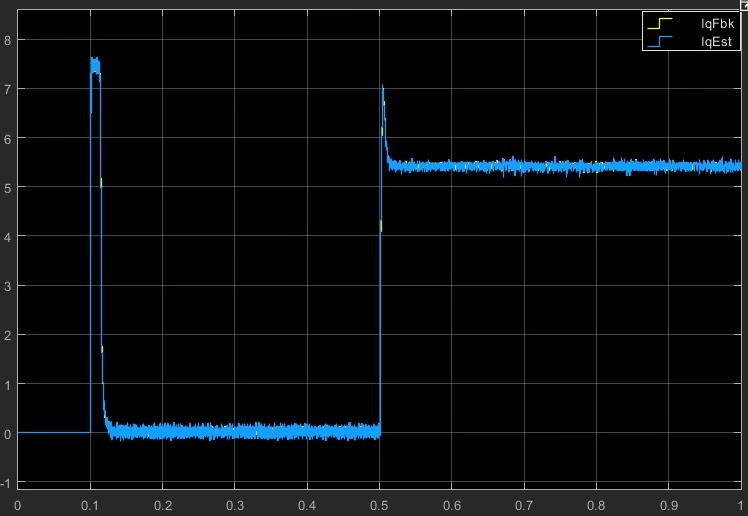

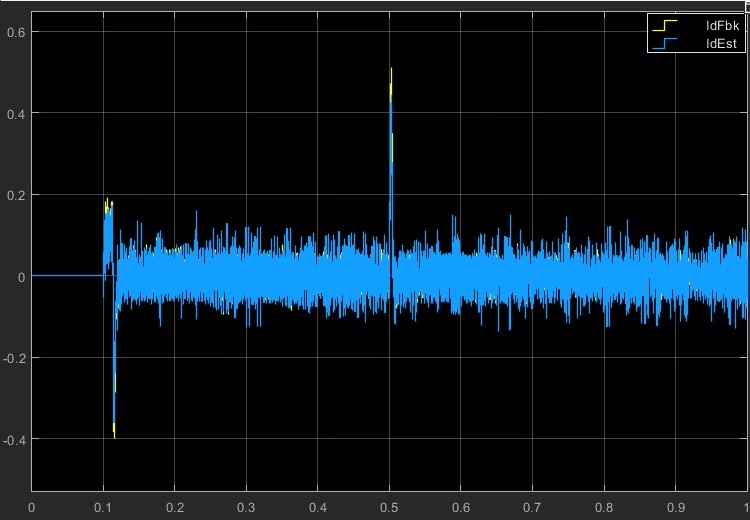

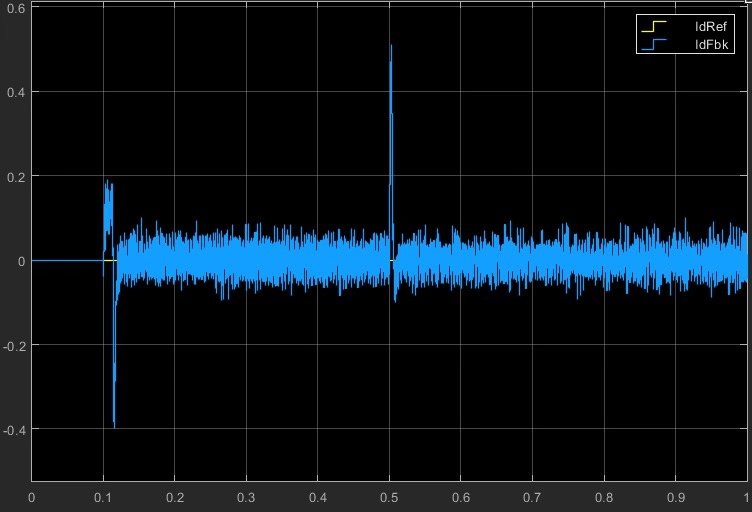

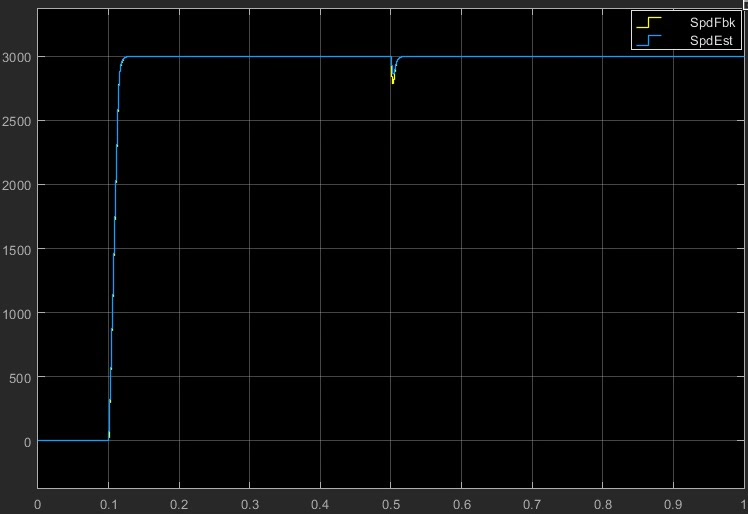

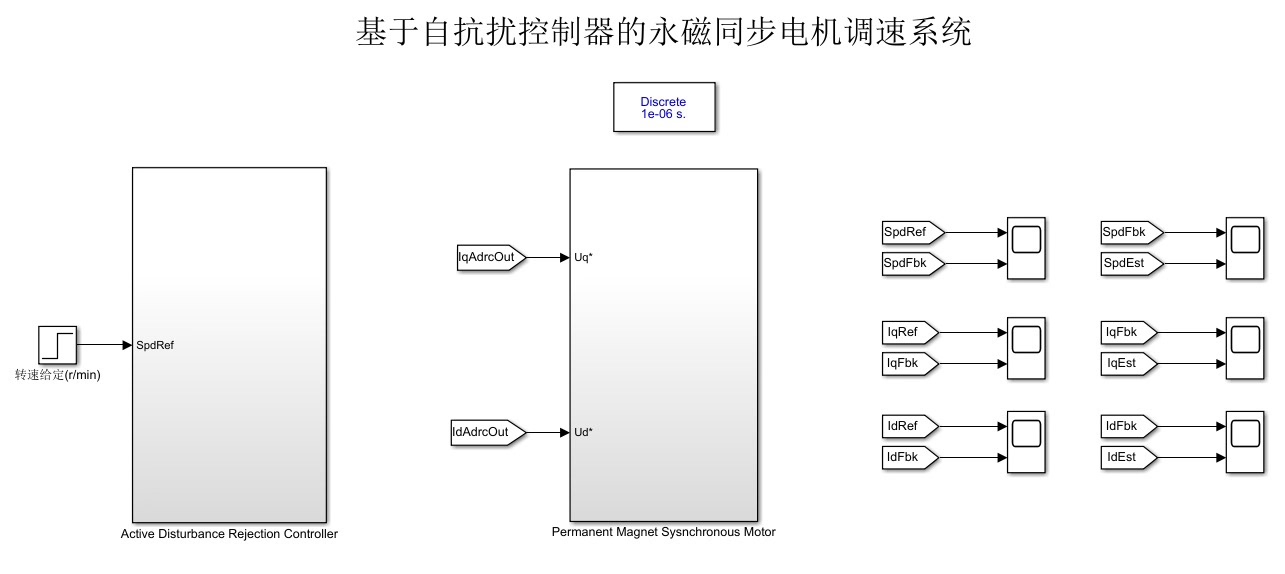

ADRC自抗扰控制永磁同步电机矢量控制调速系统Matlab仿真模型 1.模型简介模型为基于自抗扰控制（ADRC）的永磁同步电机矢量控制仿真，采用Matlab R2018a/Simulink搭建。模型内主要包含DC直流电压源、三相逆变器、永磁同步电机、采样模块、SVPWM、Clark、Park、Ipark、采用一阶线性自抗扰控制器的速度环和电流环等模块，其中，SVPWM、Clark、Park、Ipark、线性自抗扰控制器模块采用Matlab funtion编写，其与C语言编程较为接近，容易进行实物移植。模型均采用离散化仿真，其效果更接近实际数字控制系统。 2.算法简介永磁同步电机调速系统由转速环和电流环构成，均采用一阶线性自抗扰控制器。在电流环中，自抗扰控制器将电压耦合项视为扰动观测并补偿，能够实现电流环解耦；在转速环中，由于自抗扰控制器无积分环节，因此无积分饱和现象，无需抗积分饱和算法，转速阶跃响应无超调。自抗扰控制器的快速性和抗扰性能较好，其待整定参数少，且物理意义明确，比较容易调整。 3.仿真效果 ① 转速响应波形 -- 阶跃响应无超调，如下图1所示。 ② Iq电流响应波形，如下图2所示。 ③ Id电流响应波形，如下图3所示。 ④ 转速观测波形，如下图4所示。 ⑤ Iq电流观测波形，如下图5所示。 ⑥ Id电流观测波形，如下图6所示。 4. 可提供模型内相关算法的参考文献，避免大量阅读文献浪费时间。

在电机控制领域，如何实现高精度、高性能的调速控制一直是研究热点。今天咱们来聊聊基于自抗扰控制（ADRC）的永磁同步电机矢量控制仿真模型，这个模型是用Matlab R2018a/Simulink搭建的哦。

一、模型简介

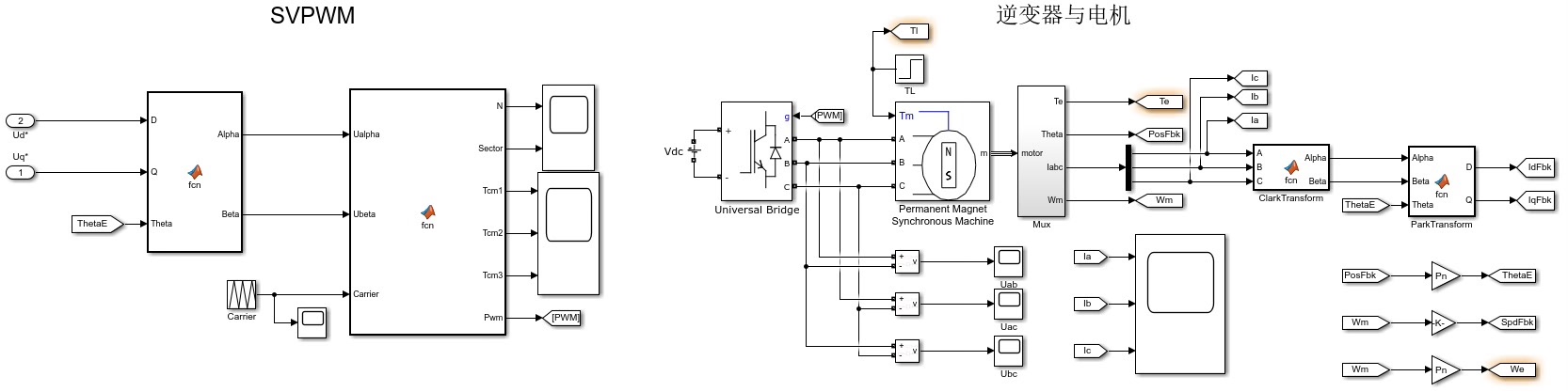

这个模型里的“家伙事儿”还挺多，主要有DC直流电压源、三相逆变器、永磁同步电机、采样模块、SVPWM、Clark、Park、Ipark，还有采用一阶线性自抗扰控制器的速度环和电流环等模块。这里面的SVPWM、Clark、Park、Ipark以及线性自抗扰控制器模块，都是用Matlab function编写的，这就有意思了，为啥呢？因为它和C语言编程很接近，以后要是想搞实物移植，那可就方便多啦。

而且这个模型采用离散化仿真，这样一来，仿真效果就更贴近实际的数字控制系统。想象一下，咱们搭建的这个模型就像是一个虚拟的实际控制系统，每个模块都各司其职。

比如说SVPWM模块，在Matlab function里大概是这样写的（以下代码仅为示意简化）：

function [Sabc] = SVPWM(Vref)
    % 计算扇区
    alpha = atan2(Vref(2), Vref(1));
    if alpha >= 0 && alpha < pi/3
        sector = 1;
    elseif alpha >= pi/3 && alpha < 2*pi/3
        sector = 2;
    % 其他扇区判断省略
    end
    % 计算占空比
    % 这里省略复杂计算
    % 根据占空比生成三相开关信号
    Sabc = [Sa; Sb; Sc];
end

这段代码就是根据输入的参考电压Vref，先计算出扇区，然后根据扇区计算占空比，最后生成三相开关信号Sabc。这个Sabc信号就会用来控制三相逆变器，让电机按我们想要的方式运转。

二、算法简介

永磁同步电机调速系统是由转速环和电流环构成的，这俩环都采用一阶线性自抗扰控制器。

在电流环里，自抗扰控制器把电压耦合项当作扰动来观测并补偿，就像给电机的电流环做了一个“智能解耦助手”，这样电流环就能很好地解耦啦。咱们看看简单的电流环自抗扰控制器代码（同样简化示意）：

function [u] = ADRC_current(i_ref, i, x1, x2, b0)
    e = i_ref - i;
    x1_dot = x2 - b0 * e;
    % 假设扰动估计为0（实际更复杂）
    u = (x1_dot - x2) / b0;
    % 更新状态变量
    x1 = x1 + dt * x1_dot;
    x2 = x2 + dt * 0;
end

这里i_ref是电流参考值，i是实际电流值，x1和x2是状态变量，b0是控制器参数。通过计算误差e，然后根据自抗扰控制的原理更新状态变量，最后得出控制量u，来调整电流。
