Abaqus铁路轨道建模，车轨耦合，车轨地基耦合模型，动力响应分析。 轨道弹簧批量施加。

在铁路工程领域，利用Abaqus进行铁路轨道建模以及后续的车轨耦合、车轨地基耦合模型分析，对于了解轨道结构的动力响应至关重要。今天就来跟大家唠唠这其中的门道，尤其是轨道弹簧批量施加的相关操作。

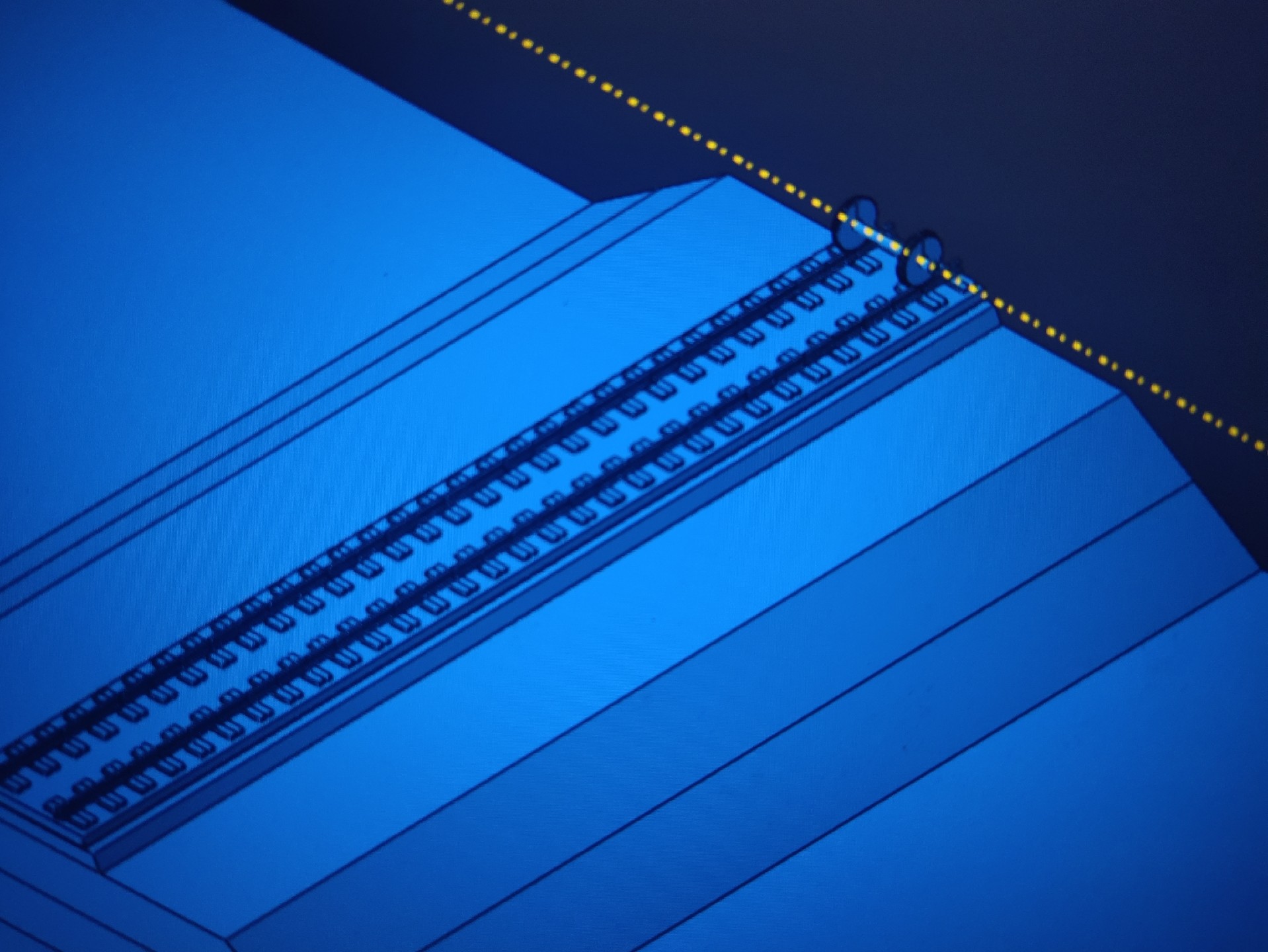

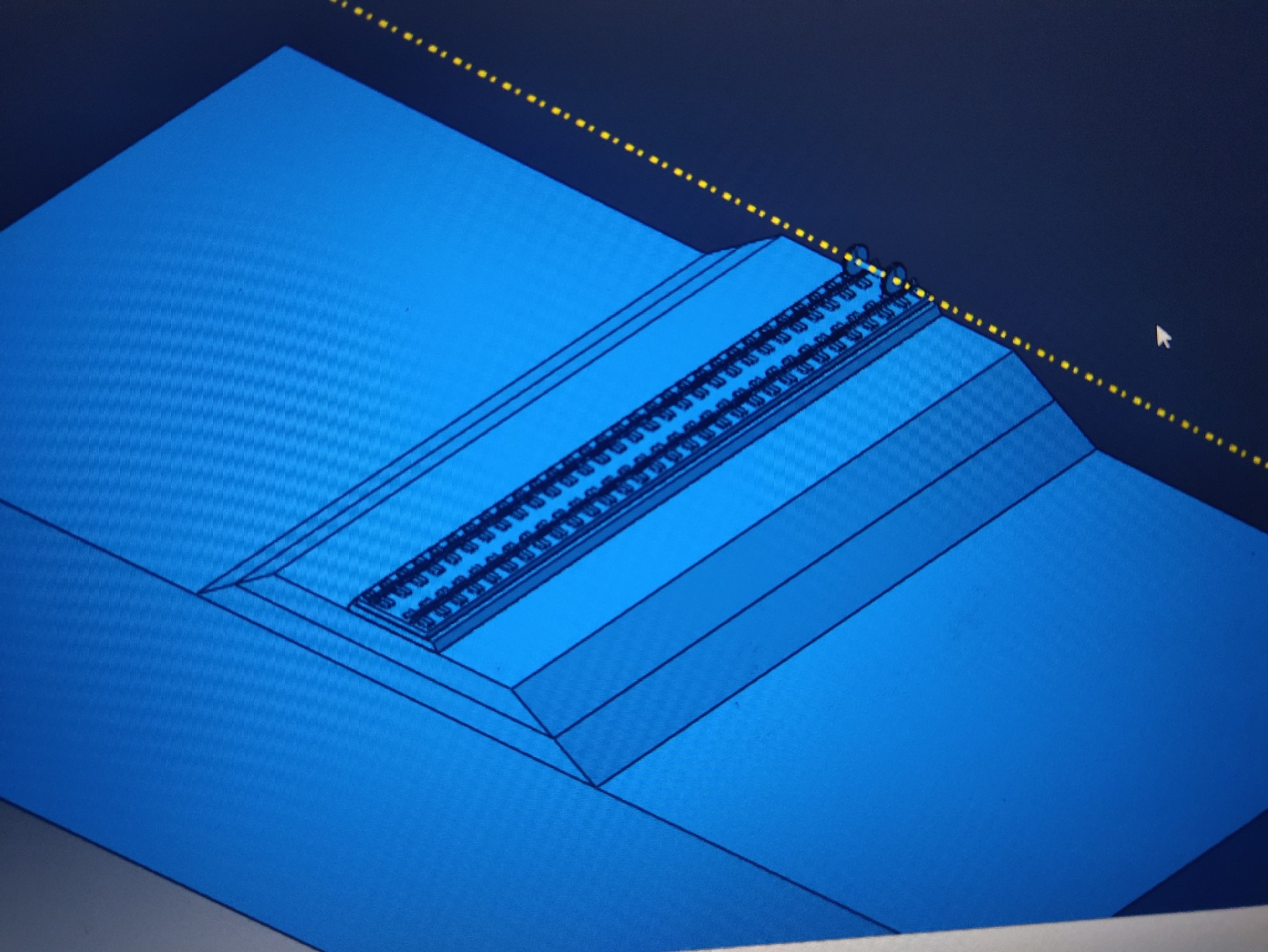

一、Abaqus铁路轨道建模基础

首先，搭建铁路轨道模型时，我们需要对轨道的各个部件进行合理的建模。比如，铁轨、枕木、道床这些基本结构，要根据实际尺寸和力学特性在Abaqus中进行构建。以铁轨为例，我们可以使用梁单元（Beam Element）来模拟，通过定义合适的截面属性来准确反映铁轨的力学行为。

# 假设在Python脚本环境下定义铁轨梁单元
from abaqus import *
from abaqusConstants import *

# 创建部件
mdb.models['Model-1'].Part(name='Rail', dimensionality=THREE_D, type=DEFORMABLE_BODY)
railPart = mdb.models['Model-1'].parts['Rail']

# 创建梁截面
railSection = mdb.models['Model-1'].HomogeneousBeamSection(name='Rail-Section',
                                                           material='Steel',
                                                           integration=BETWEEN_NODES,
                                                           poissonRatio=0.3,
                                                           thickness=0.1)

# 将梁截面赋给铁轨部件
railPart.SectionAssignment(offset=0.0,
                           offsetType=MIDDLE_SURFACE,
                           offsetField='',
                           sectionName='Rail-Section',
                           thicknessAssignment=FROM_SECTION)

这段代码通过Python脚本在Abaqus中创建了一个名为“Rail”的铁轨部件，并为其定义了一个基于钢材属性的梁截面。这样，铁轨的基本力学属性就确定下来了。

二、车轨耦合与车轨地基耦合模型

车轨耦合模型旨在研究列车运行过程中，车辆与轨道之间的相互作用。这涉及到车辆动力学和轨道结构动力学的结合。而车轨地基耦合模型则更进一步，将地基对轨道的影响也考虑进来，使模型更加贴近实际工程情况。

在Abaqus中，我们可以通过定义合适的接触属性来模拟车轨之间的相互作用。例如，使用接触对（Contact Pair）来定义车轮与铁轨之间的接触关系，设定摩擦系数等参数。

# 定义车轨接触对
model = mdb.models['Model-1']
wheel = model.parts['Wheel']
rail = model.parts['Rail']

interaction = model.ContactProperty(name='Wheel-Rail-Contact')
interaction.FrictionCoefficient(table=((0.3, ), ))

model.ContactPair(name='Wheel-Rail-Pair',
                  createStepName='Initial',
                  master=rail,
                  slave=wheel,
                  interactionProperty=interaction)

以上代码创建了一个车轨接触对，设定了车轮与铁轨之间的摩擦系数为0.3 。这样在后续分析中，就能模拟出两者之间基于摩擦的相互作用。

三、动力响应分析

完成模型搭建后，就需要对其进行动力响应分析。动力响应分析能帮助我们了解在列车动态荷载作用下，轨道结构各部件的应力、应变以及位移等响应情况。在Abaqus中，通常采用显式动力学分析步（Explicit Dynamics Step）来进行这类分析。

# 创建显式动力学分析步
model = mdb.models['Model-1']
model.StaticStep(name='Step-1', previous='Initial', maxNumInc=10000)
model.ExplicitDynamicsStep(name='Dynamic-Step',
                           previous='Step-1',
                           timePeriod=10.0,
                           maxNumInc=100000)

这段代码创建了一个静态分析步作为初始步，然后接着创建了一个时长为10秒的显式动力学分析步，设定了最大增量步数等参数，为动力响应分析做好准备。

四、轨道弹簧批量施加

在铁路轨道建模中，轨道弹簧是模拟轨道与基础之间弹性连接的重要元件。手动逐个施加弹簧效率低下，所以批量施加就显得尤为关键。

Abaqus铁路轨道建模，车轨耦合，车轨地基耦合模型，动力响应分析。 轨道弹簧批量施加。

假设我们已经创建好了轨道部件和基础部件，并且已经划分好网格。我们可以通过Python脚本基于节点编号来批量施加弹簧单元。

# 批量施加轨道弹簧
model = mdb.models['Model-1']
rail = model.parts['Rail']
foundation = model.parts['Foundation']

railNodes = rail.nodes.getByBoundingBox(xMin=-1000, xMax=1000, yMin=-1000, yMax=1000, zMin=-1000, zMax=1000)
foundationNodes = foundation.nodes.getByBoundingBox(xMin=-1000, xMax=1000, yMin=-1000, yMax=1000, zMin=-1000, zMax=1000)

for i in range(len(railNodes)):
    springElement = model.EmbeddedRegion(name='Spring-'+str(i),
                                         embeddingType=NODE_TO_NODE,
                                         master=foundationNodes[i],
                                         slave=railNodes[i])
    springElement.SpringDashpot(name='Spring-Prop-'+str(i),
                                stiffness=100000.0,
                                damping=100.0)

在这段代码中，首先获取了轨道部件和基础部件在一定范围内的节点。然后通过循环，在对应的轨道节点和基础节点之间创建嵌入区域（模拟弹簧连接），并为每个弹簧设定了刚度和阻尼属性。这样就实现了轨道弹簧的批量施加，大大提高了建模效率。

通过以上在Abaqus中对铁路轨道建模、耦合模型构建、动力响应分析以及轨道弹簧批量施加的操作，我们能够更准确地模拟铁路工程实际情况，为铁路轨道的设计和优化提供有力的理论支持和分析依据。希望这篇博文能对正在研究相关领域的朋友们有所帮助！
