学习笔记：ESP32

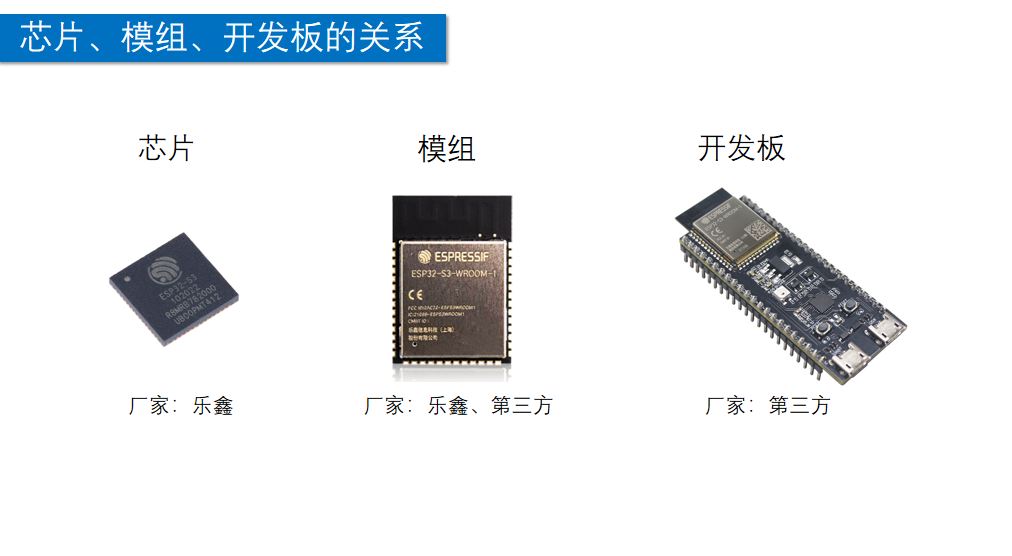

笔记内容：03.芯片、模组、开发板
日期：2026年3月19日
参考视频：点击观看

---

一、ESP32-S3 芯片

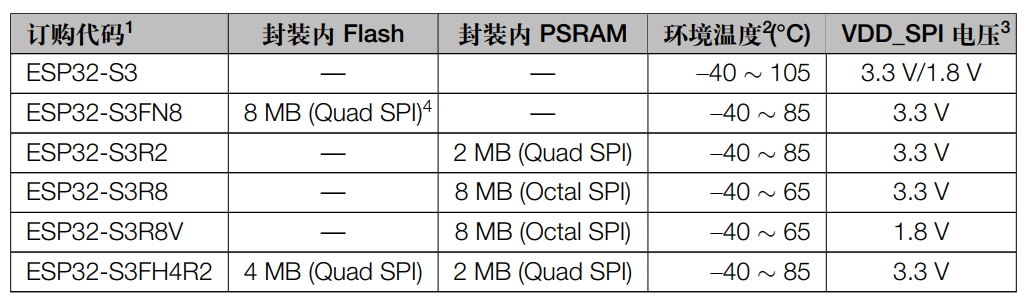

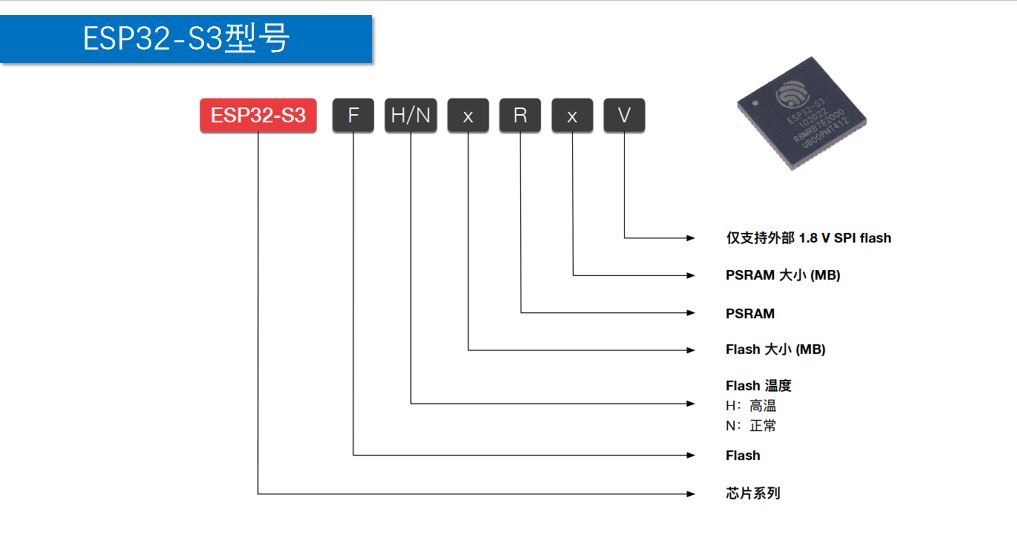

1.1 芯片型号

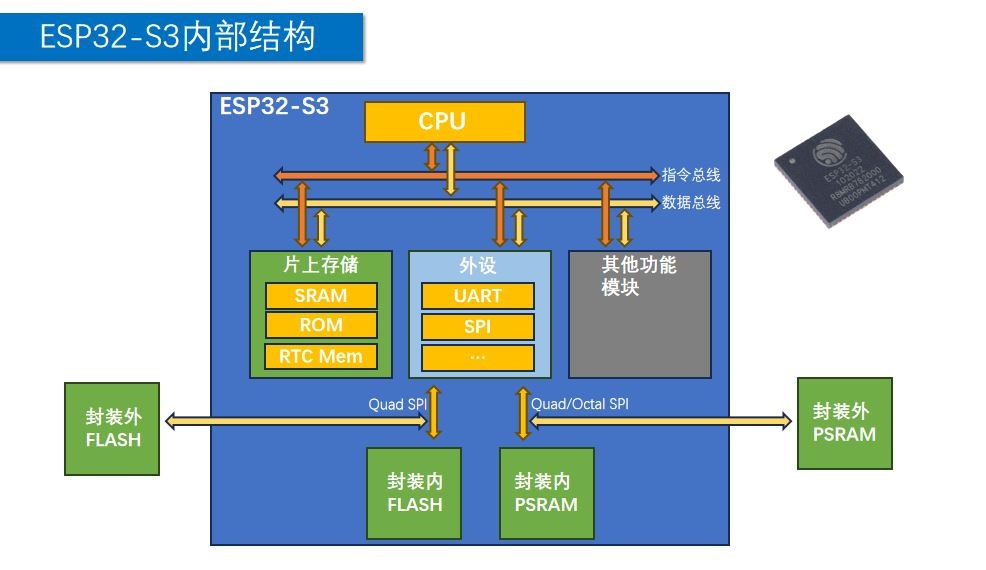

1.2 芯片内部结构

---

二、模组

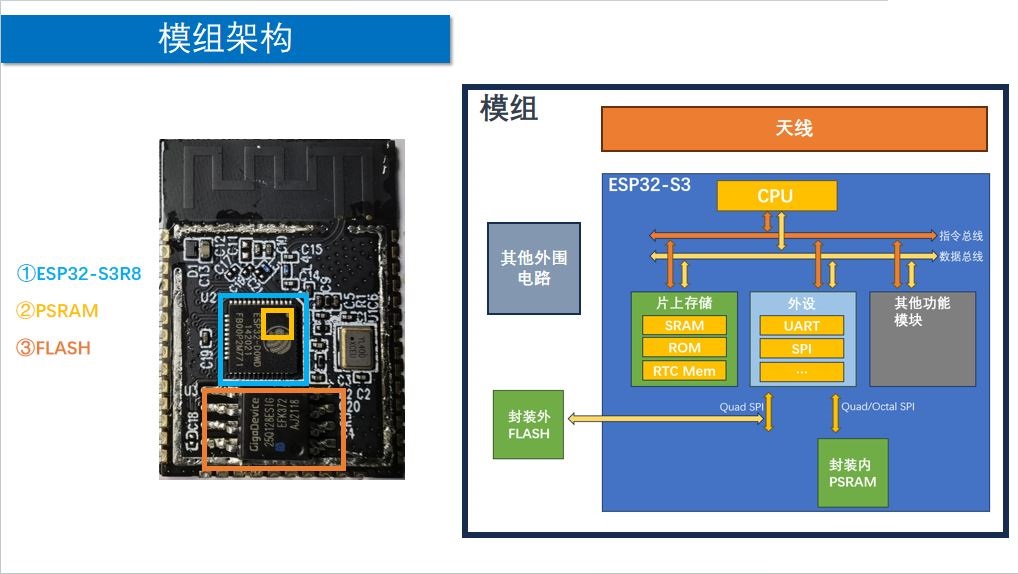

2.1 模组架构

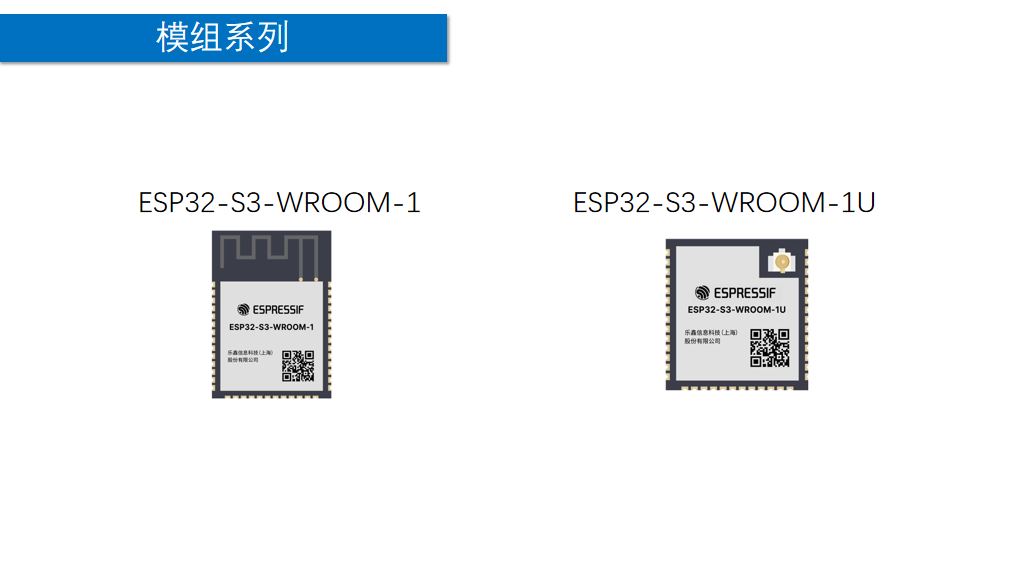

2.2 模组系列

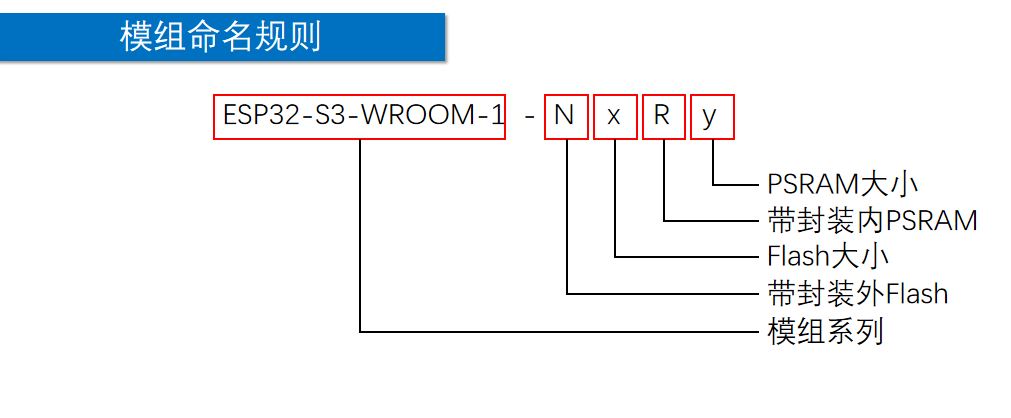

2.3 模组命名规则

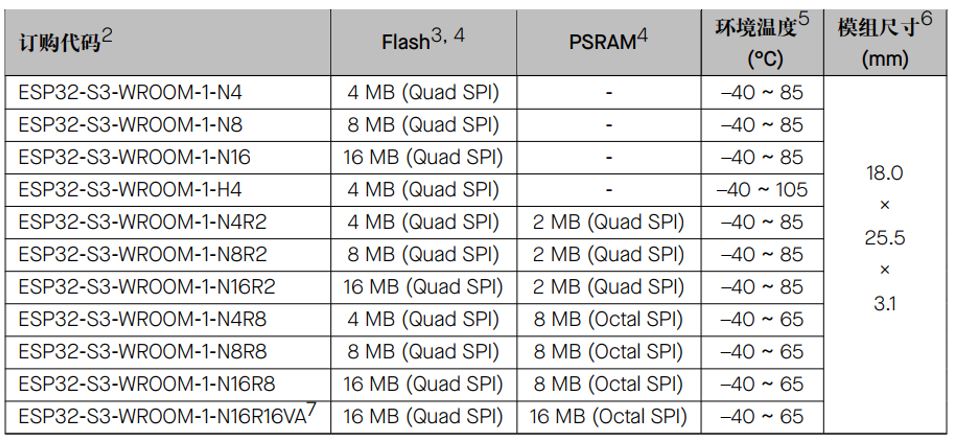

2.4 模组订购代码

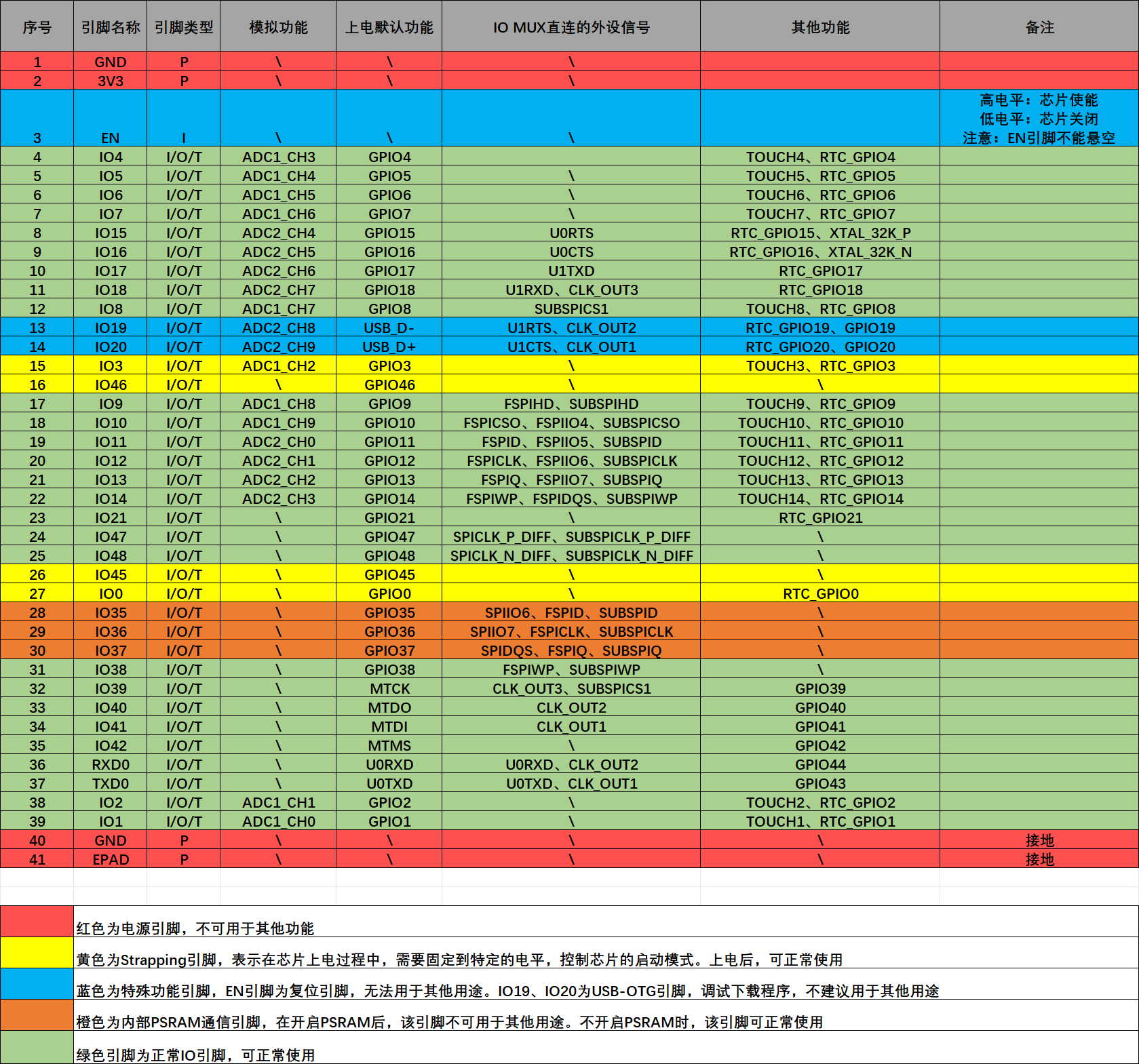

2.5 ESP32-S3N16R8模组引脚

---

三、开发板

3.1 模组简介

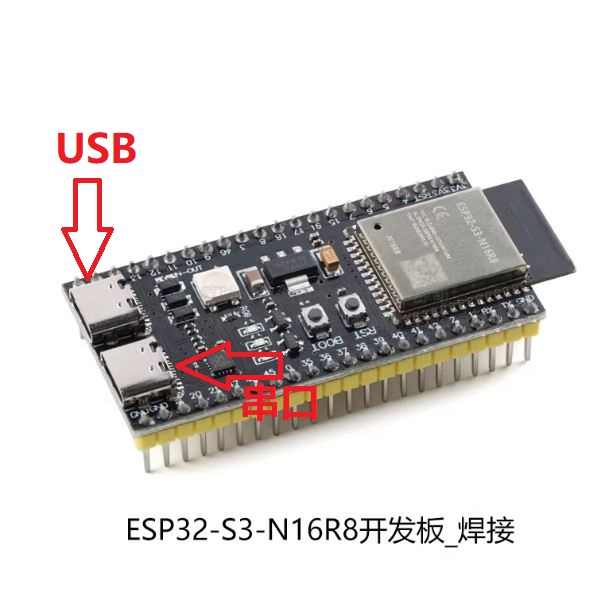

ESP32-S3-DevKitC-N16R8概述

• 芯片型号：ESP32-S3。

• 内存配置：
  16MB Flash (N16)
  8 MB PSRAM(R8)。

• 无线通信：
  Wi-Fi:支持IEEE802.11b/g/n(2.4GHz)。
  蓝牙：支持Bluetooth5和Bluetooth Low Energy(BLE)。

• 处理能力：
  双核32位处理器。
  主频高达240MHz。
  支持矢量计算和DSP指令集，适合AI推理任务。

• 存储：
  内置512 KB SRAM.
  外部16 MB Flash和8 MB PSRAM,可用于复杂任务和数据缓存。

• 接口与外设：
  GPI0:多达45个通用引脚。
  ADC:14个12位ADC通道。
  UART:3个，支持串口通信。
  SPI/I2C/I2S:支持常见外设通信协议。
  PWM:适用于电机控制或LED调光。
  USB:支持原生USB2.0,支持OTG和CDC功能。
  RGB控制器：内置LCD和LED控制器。

• 电源管理：
  支持5V和3.3V输入。
  板载电源调节器(LDO),稳定供电。

3.2 模组使用注意事项

• 开发板上的ESP32-S3-NxRx模组兼容ESP32-S3-WROOM-1模组,尺寸、引脚也相对应，详细可直接查阅ESP32-S3-WROOM-1模组的资料。

• 不带天线座的板子USB转串口芯片使用的是CH343,电脑需要安装对应驱动方可被是识别到COM端口。

• 开发板板上的5Vin引脚是输入5V给开发板供电，不是输出5V,这一点需要注意。若需要此引脚变为5V输入和输出两种功能，需要短接IN-OUT跳线焊盘，烙铁点锡连接起来即可。

• 开发板背面的USB-OTG跳线焊盘短接后是ESP32-S3的OTG功能，此时可以对外部的USB从设备供电。

• 开发板上的RGB灯为WS2812,与GPIO48引脚连接。

• Arduino IDE等开发软件中，开发板板型选择ESP32S3 Dev Module这个通用型号。

---
