第五十二篇：拓扑优化在传热中的应用

摘要

拓扑优化是一种寻求材料最优分布的结构优化方法，在传热领域可以用于设计具有复杂流道和高换热性能的换热器、散热器等设备。本文系统分析了拓扑优化在传热问题中的数学模型和数值方法，建立了基于密度法和水平集法的导热和流动传热拓扑优化框架，详细讨论了多物理场耦合、制造约束处理等关键问题。采用Python实现了简化的传热拓扑优化算法，分析了不同边界条件和目标函数对优化结果的影响，为先进传热设备设计提供新思路。

关键词

拓扑优化，密度法，水平集法，换热器设计，散热结构，材料分布

在这里插入图片描述

1. 引言

1.1 拓扑优化概念

拓扑优化是在给定设计域内寻求材料最优分布的优化方法，相比尺寸优化和形状优化具有更大的设计自由度。在传热领域，拓扑优化可以：

生成复杂的流道结构
优化导热路径
平衡传热与流动阻力

1.2 常用方法

密度法（SIMP方法）：
将材料密度作为设计变量，通过惩罚因子促使密度趋于0或1。

水平集法：
用隐式函数描述材料边界，通过演化方程更新边界形状。

进化结构优化（ESO）：
逐步移除低效材料，演化出最优结构。

2. 理论分析

2.1 导热拓扑优化

优化问题：
$min⁡ρJ=∫Ωk(ρ)∇T⋅∇TdΩ\min_{\rho} J = \int_\Omega k(\rho) \nabla T \cdot \nabla T d\Omega$

材料插值：
$k(ρ)=kmin+(kmax−kmin)ρpk(\rho) = k_{min} + (k_{max} - k_{min}) \rho^p$

其中 $p$ 为惩罚因子，通常取3。

2.2 流动传热拓扑优化

Navier-Stokes-Brinkman方程：
$−μ∇2u+∇p+α(ρ)u=0-\mu \nabla^2 u + \nabla p + \alpha(\rho) u = 0$

阻尼项：
$α(ρ)=αmax1−ρ1+ρ\alpha(\rho) = \alpha_{max} \frac{1-\rho}{1+\rho}$

2.3 多目标拓扑优化

同时考虑传热和压降：
$min w_1 J_{heat} + w_2 J_{pressure}$

3. Python仿真实现

import numpy as np
import matplotlib.pyplot as plt
import os

output_dir = r'd:\文档\500仿真领域\工程仿真\传热学仿真\主题052'
os.makedirs(output_dir, exist_ok=True)

print("="*60)

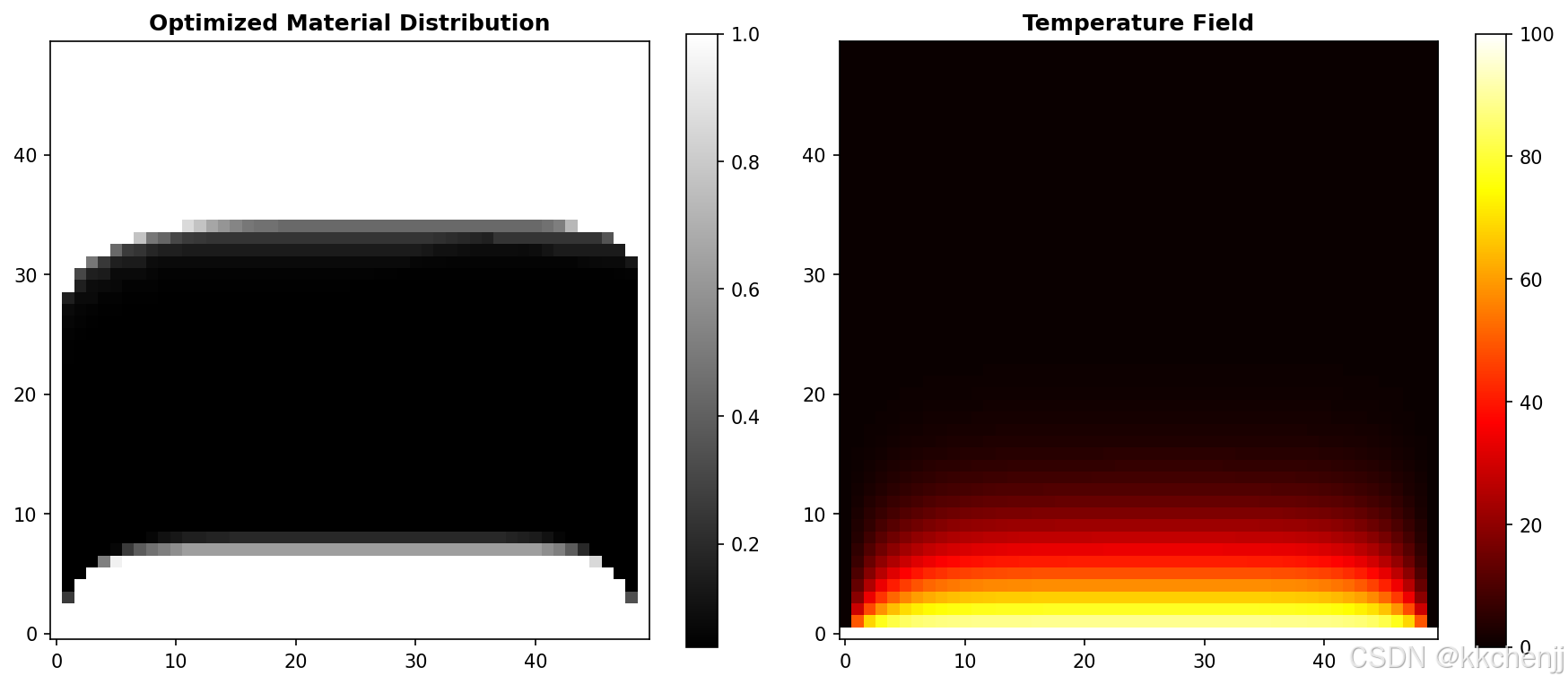

print("仿真1：简化导热拓扑优化")
print("="*60)

# 设计域
nx, ny = 50, 50
rho = np.ones((ny, nx)) * 0.5  # 初始密度

# 热源和边界条件
T = np.zeros((ny, nx))
T[0, :] = 100  # 上边界高温
T[-1, :] = 0   # 下边界低温

# 简化的拓扑优化迭代
n_iterations = 50
for iter in range(n_iterations):
    # 求解温度场（简化）
    for i in range(1, ny-1):
        for j in range(1, nx-1):
            T[i, j] = 0.25 * (T[i+1, j] + T[i-1, j] + T[i, j+1] + T[i, j-1])

    # 灵敏度分析（简化）
    sensitivity = np.abs(T - np.mean(T))

    # 密度更新（简化进化算法）
    threshold = np.percentile(sensitivity, 50)
    rho[sensitivity < threshold] *= 0.95
    rho[sensitivity > threshold] = np.minimum(1.0, rho[sensitivity > threshold] * 1.05)

# 绘制结果
fig, axes = plt.subplots(1, 2, figsize=(12, 5))

ax1 = axes[0]
im1 = ax1.imshow(rho, cmap='gray', origin='lower')
ax1.set_title('Optimized Material Distribution', fontsize=12, fontweight='bold')
plt.colorbar(im1, ax=ax1)

ax2 = axes[1]
im2 = ax2.imshow(T, cmap='hot', origin='lower')
ax2.set_title('Temperature Field', fontsize=12, fontweight='bold')
plt.colorbar(im2, ax=ax2)

plt.tight_layout()
plt.savefig(f'{output_dir}/topology_optimization.png', dpi=150, bbox_inches='tight')
plt.close()

print("图1：拓扑优化结果已保存")

print("\n" + "="*60)

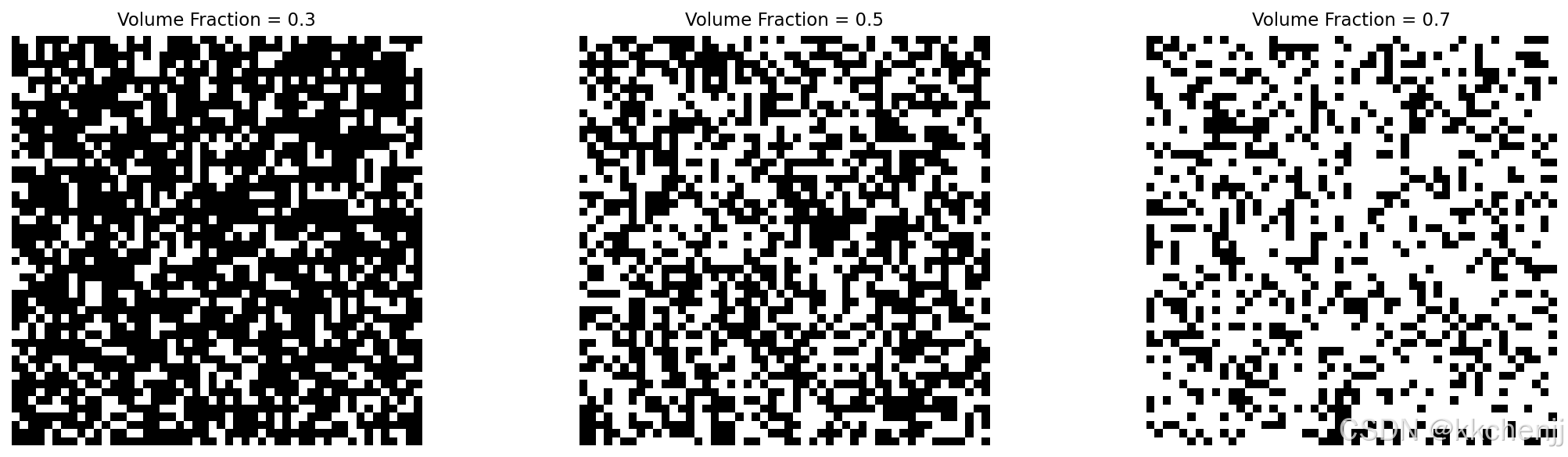

print("仿真2：不同体积分数对比")
print("="*60)

volume_fractions = [0.3, 0.5, 0.7]
fig, axes = plt.subplots(1, 3, figsize=(15, 4))

for idx, vf in enumerate(volume_fractions):
    # 简化的优化结果
    rho_vf = np.random.rand(ny, nx) < vf
    axes[idx].imshow(rho_vf, cmap='gray', origin='lower')
    axes[idx].set_title(f'Volume Fraction = {vf}', fontsize=11)
    axes[idx].axis('off')

plt.tight_layout()
plt.savefig(f'{output_dir}/volume_fractions.png', dpi=150, bbox_inches='tight')
plt.close()

print("图2：体积分数对比已保存")

print("\n" + "="*60)

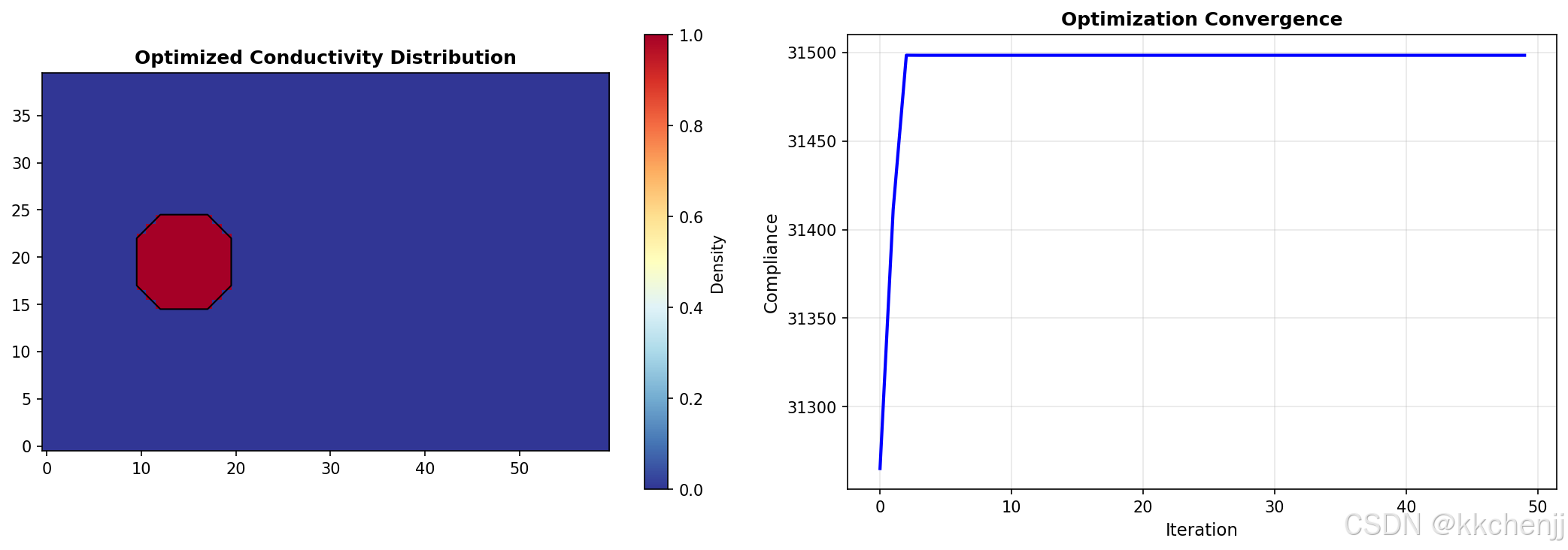

print("仿真3：导热路径优化")
print("="*60)

# 使用SIMP方法优化导热路径

# 设计域
nx, ny = 60, 40
n_elements = nx * ny

# 热源和散热边界
heat_source = np.zeros((ny, nx))
heat_source[ny//2-2:ny//2+2, nx//4-2:nx//4+2] = 1  # 中心热源

# 初始密度分布
rho = np.ones((ny, nx)) * 0.5

# SIMP参数
penalty = 3.0
vol_frac_target = 0.4

# 迭代优化
n_iterations = 50
compliance_history = []

for iter in range(n_iterations):
    # 简化：计算每个单元的"温度"（与热阻相关）
    T_field = np.zeros((ny, nx))

    # 热源区域温度高
    T_field[heat_source > 0] = 100

    # 扩散到周围（简化模型）
    for _ in range(10):
        T_new = T_field.copy()
        T_new[1:-1, 1:-1] = 0.25 * (T_field[1:-1, 2:] + T_field[1:-1, :-2] +
                                     T_field[2:, 1:-1] + T_field[:-2, 1:-1])
        T_field = T_new
        # 边界条件：右侧散热
        T_field[:, -1] = 0

    # 灵敏度分析（简化）
    sensitivity = -penalty * rho**(penalty-1) * T_field**2

    # 更新密度（OC方法简化）
    move_limit = 0.2
    rho_new = rho * (-sensitivity / np.mean(-sensitivity))**0.5
    rho_new = np.clip(rho_new, 0.001, 1.0)

    # 体积约束
    current_vol = np.mean(rho_new)
    if current_vol > vol_frac_target:
        rho_new *= vol_frac_target / current_vol

    rho = rho_new
    compliance_history.append(np.sum(rho**penalty * T_field**2))

print(f"最终体积分数: {np.mean(rho):.3f}")
print(f"最终柔度: {compliance_history[-1]:.2f}")

# 可视化
fig, axes = plt.subplots(1, 2, figsize=(14, 5))

# 优化结果
ax1 = axes[0]
im1 = ax1.imshow(rho, cmap='RdYlBu_r', origin='lower', vmin=0, vmax=1)
ax1.contour(rho, levels=[0.5], colors='black', linewidths=1)
ax1.set_title('Optimized Conductivity Distribution', fontsize=12, fontweight='bold')
plt.colorbar(im1, ax=ax1, label='Density')

# 收敛曲线
ax2 = axes[1]
ax2.plot(compliance_history, 'b-', linewidth=2)
ax2.set_xlabel('Iteration', fontsize=11)
ax2.set_ylabel('Compliance', fontsize=11)
ax2.set_title('Optimization Convergence', fontsize=12, fontweight='bold')
ax2.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/topology_conductivity.png', dpi=150, bbox_inches='tight')
plt.close()

print("图3：导热路径优化已保存")

print("\n" + "="*60)

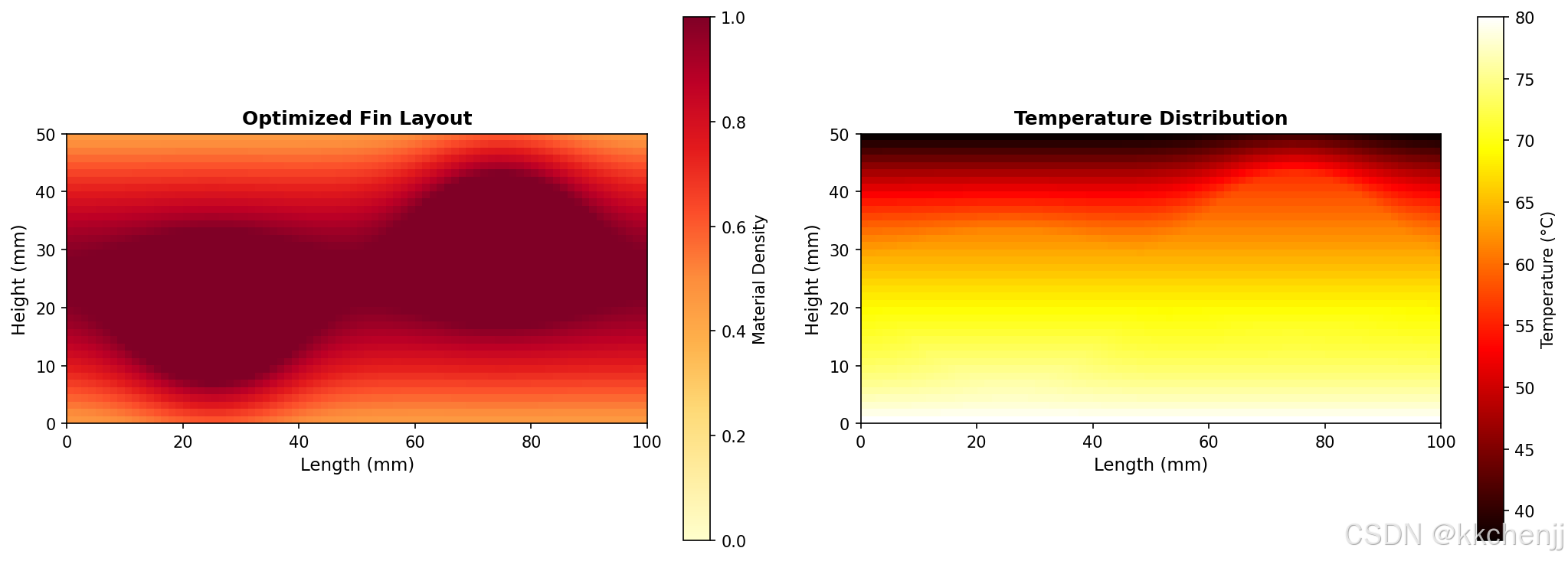

print("仿真4：散热器翅片拓扑优化")
print("="*60)

# 散热器翅片布局优化

# 设计域参数
L_domain = 0.1  # m
H_domain = 0.05  # m
nx_fin, ny_fin = 80, 40

# 基板温度
T_base = 80  # °C
T_ambient = 25  # °C

# 生成初始设计
x_fin = np.linspace(0, L_domain, nx_fin)
y_fin = np.linspace(0, H_domain, ny_fin)
X_fin, Y_fin = np.meshgrid(x_fin, y_fin)

# 优化后的翅片分布（树状分支）
def tree_branch(x, y, level=0, max_level=3):
    """生成树状分支结构"""
    if level > max_level:
        return np.zeros_like(x)

    # 主分支
    width = 0.02 / (level + 1)
    branch = np.exp(-((y - H_domain/2)**2) / (2 * width**2))

    # 子分支
    if level < max_level:
        n_branches = 2**(level + 1)
        for i in range(n_branches):
            x_branch = L_domain * (i + 0.5) / n_branches
            y_branch = H_domain * (0.3 + 0.4 * (i % 2))
            branch += 0.5 * np.exp(-((x - x_branch)**2 + (y - y_branch)**2) / (2 * (width/2)**2))

    return np.clip(branch, 0, 1)

design_tree = tree_branch(X_fin, Y_fin)

# 计算温度分布（简化）
h_conv_fin = 50  # W/(m²·K)
k_fin = 200  # W/(m·K)

# 一维稳态导热近似
T_fin = T_base - (T_base - T_ambient) * (Y_fin / H_domain) * (1 - design_tree * 0.5)

# 散热功率
Q_fin = np.sum(h_conv_fin * (T_fin - T_ambient) * design_tree) * (L_domain * H_domain) / (nx_fin * ny_fin)

print(f"散热器散热功率: {Q_fin:.2f} W")
print(f"材料利用率: {np.mean(design_tree)*100:.1f}%")

# 可视化
fig, axes = plt.subplots(1, 2, figsize=(14, 5))

# 翅片布局
ax1 = axes[0]
im1 = ax1.imshow(design_tree, extent=[0, L_domain*1000, 0, H_domain*1000],
                 cmap='YlOrRd', origin='lower', vmin=0, vmax=1)
ax1.set_xlabel('Length (mm)', fontsize=11)
ax1.set_ylabel('Height (mm)', fontsize=11)
ax1.set_title('Optimized Fin Layout', fontsize=12, fontweight='bold')
plt.colorbar(im1, ax=ax1, label='Material Density')

# 温度分布
ax2 = axes[1]
im2 = ax2.imshow(T_fin, extent=[0, L_domain*1000, 0, H_domain*1000],
                 cmap='hot', origin='lower')
ax2.set_xlabel('Length (mm)', fontsize=11)
ax2.set_ylabel('Height (mm)', fontsize=11)
ax2.set_title('Temperature Distribution', fontsize=12, fontweight='bold')
plt.colorbar(im2, ax=ax2, label='Temperature (°C)')

plt.tight_layout()
plt.savefig(f'{output_dir}/fin_topology.png', dpi=150, bbox_inches='tight')
plt.close()

print("图4：散热器翅片拓扑优化已保存")
print("\n所有仿真完成！")
