第四十四篇：电子器件热管理

摘要

随着电子器件功率密度的持续提升，热管理已成为制约电子设备性能和可靠性的关键因素。本文系统分析了电子器件热管理的基本原理和设计方法，建立了芯片-封装-散热器系统的热阻网络模型，详细讨论了导热材料选择、散热器优化、强制对流冷却、相变冷却等热管理技术。采用Python实现了芯片温度分布、热阻分析和冷却系统优化的数值模拟，分析了不同冷却方案的热性能，为高性能电子设备的热设计提供理论指导。

关键词

电子冷却，热阻网络，结温，散热器，导热界面材料，TIM，微通道冷却

---

1. 引言

1.1 电子器件热挑战

现代电子器件的热流密度已达到惊人水平：

• 高性能CPU：100-300 W/cm²
• 功率半导体器件：500-1000 W/cm²
• 射频功率器件：超过1000 W/cm²

高温会导致：

• 载流子迁移率下降，性能降低
• 漏电流增加，功耗上升
• 金属电迁移加速，可靠性下降
• 热应力导致封装失效

1.2 热管理目标

电子热管理的核心目标：

• 控制结温在安全范围内（通常<85-125°C）
• 确保温度均匀性，减小热应力
• 在体积、重量、成本约束下实现高效冷却

---

2. 理论分析

2.1 热阻网络模型

电子器件的热传递路径可用热阻网络描述：

$$R_{total}=R_{jc}+R_{cs}+R_{sa}$$

其中：

• $R_{jc}$：结到壳热阻（由封装决定）
• $R_{cs}$：壳到散热器热阻（TIM热阻）
• $R_{sa}$：散热器到环境热阻

结温计算：
$$T_j=T_a+Q\cdot R_{total}$$

2.2 导热界面材料(TIM)

TIM填充芯片与散热器之间的空隙，降低接触热阻。

接触热阻模型：
$$R_{cs}=\frac{BLT}{k_{TIM}\cdot A}+R_c$$

其中BLT为粘结层厚度，$R_c$为接触热阻。

常用TIM类型：

• 导热硅脂：k=1-5 W/(m·K)
• 导热垫片：k=3-15 W/(m·K)
• 相变材料：k=0.5-3 W/(m·K)
• 液态金属：k=20-80 W/(m·K)
• 石墨烯/碳纳米管：k>100 W/(m·K)

2.3 散热器设计

翅片效率：
$${\eta }_f=\frac{\tanh (mL)}{mL}$$

其中 $m=\sqrt{\frac{2h}{kt}}$

散热器总热阻：
KaTeX parse error: Expected 'EOF', got '}' at position 46: … N \eta_f A_f)}}̲

2.4 微通道冷却

微通道冷却可实现极高的换热系数（>50 kW/(m²·K)）。

压降计算：
$$\Delta P=f\frac{L}{D_h}\frac{\rho u^2}{2}$$

换热系数：
$$Nu=0.023R{e}^{0.8}P{r}^{0.4}$$

---

3. Python仿真实现

import numpy as np
import matplotlib.pyplot as plt
import os

output_dir = r'd:\文档\500仿真领域\工程仿真\传热学仿真\主题044'
os.makedirs(output_dir, exist_ok=True)

print("="*60)

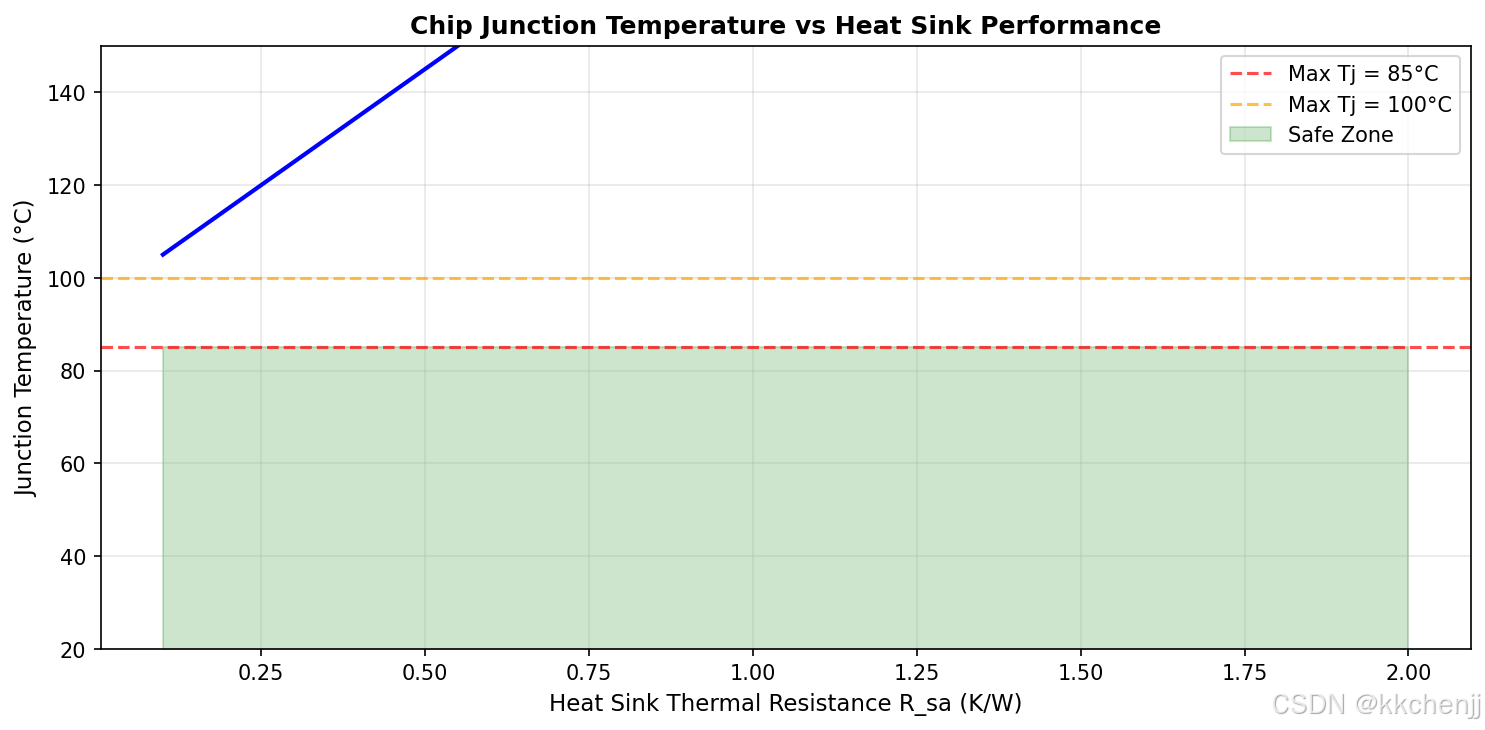

print("仿真1：芯片热阻网络分析")
print("="*60)

# 芯片参数
Q_chip = 100  # W，芯片功耗
T_ambient = 25  # °C，环境温度

# 热阻参数
R_jc = 0.5  # K/W，结到壳热阻
R_cs = 0.2  # K/W，接触热阻（导热硅脂）

# 散热器热阻范围
R_sa_range = np.linspace(0.1, 2.0, 100)

# 计算结温
T_junction = T_ambient + Q_chip * (R_jc + R_cs + R_sa_range)

fig, ax = plt.subplots(figsize=(10, 5))
ax.plot(R_sa_range, T_junction, 'b-', linewidth=2)
ax.axhline(y=85, color='r', linestyle='--', alpha=0.7, label='Max Tj = 85°C')
ax.axhline(y=100, color='orange', linestyle='--', alpha=0.7, label='Max Tj = 100°C')
ax.fill_between(R_sa_range, 0, 85, alpha=0.2, color='green', label='Safe Zone')
ax.set_xlabel('Heat Sink Thermal Resistance R_sa (K/W)', fontsize=11)
ax.set_ylabel('Junction Temperature (°C)', fontsize=11)
ax.set_title('Chip Junction Temperature vs Heat Sink Performance', fontsize=12, fontweight='bold')
ax.legend(fontsize=10)
ax.grid(True, alpha=0.3)
ax.set_ylim([20, 150])

plt.tight_layout()
plt.savefig(f'{output_dir}/thermal_resistance.png', dpi=150, bbox_inches='tight')
plt.close()

print("图1：热阻分析已保存")

print("\n" + "="*60)

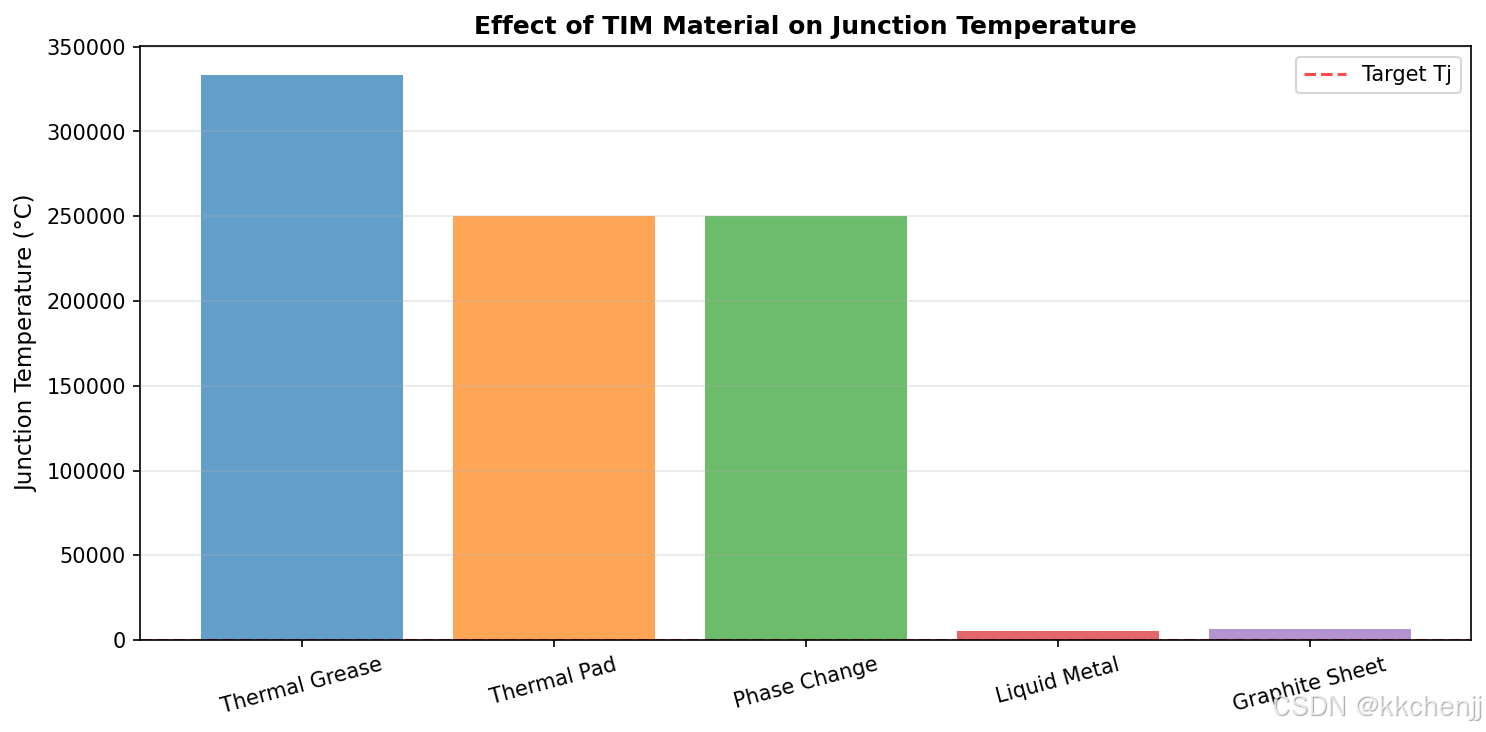

print("仿真2：导热界面材料对比")
print("="*60)

# 不同TIM性能
tim_materials = [
    ('Thermal Grease', 3, 0.1),
    ('Thermal Pad', 8, 0.2),
    ('Phase Change', 2, 0.05),
    ('Liquid Metal', 40, 0.02),
    ('Graphite Sheet', 150, 0.1)
]

R_sa_fixed = 0.5

fig, ax = plt.subplots(figsize=(10, 5))

for name, k, thickness in tim_materials:
    A_contact = 0.01  # m²，接触面积
    R_tim = thickness / (k * A_contact) * 1000  # 转换为K/W（mm级厚度）
    R_total = R_jc + R_tim + R_sa_fixed
    T_j = T_ambient + Q_chip * R_total
    ax.bar(name, T_j, alpha=0.7)

ax.axhline(y=85, color='r', linestyle='--', alpha=0.7, label='Target Tj')
ax.set_ylabel('Junction Temperature (°C)', fontsize=11)
ax.set_title('Effect of TIM Material on Junction Temperature', fontsize=12, fontweight='bold')
ax.legend(fontsize=10)
ax.grid(True, alpha=0.3, axis='y')
plt.xticks(rotation=15)

plt.tight_layout()
plt.savefig(f'{output_dir}/tim_comparison.png', dpi=150, bbox_inches='tight')
plt.close()

print("图2：TIM对比已保存")

print("\n" + "="*60)

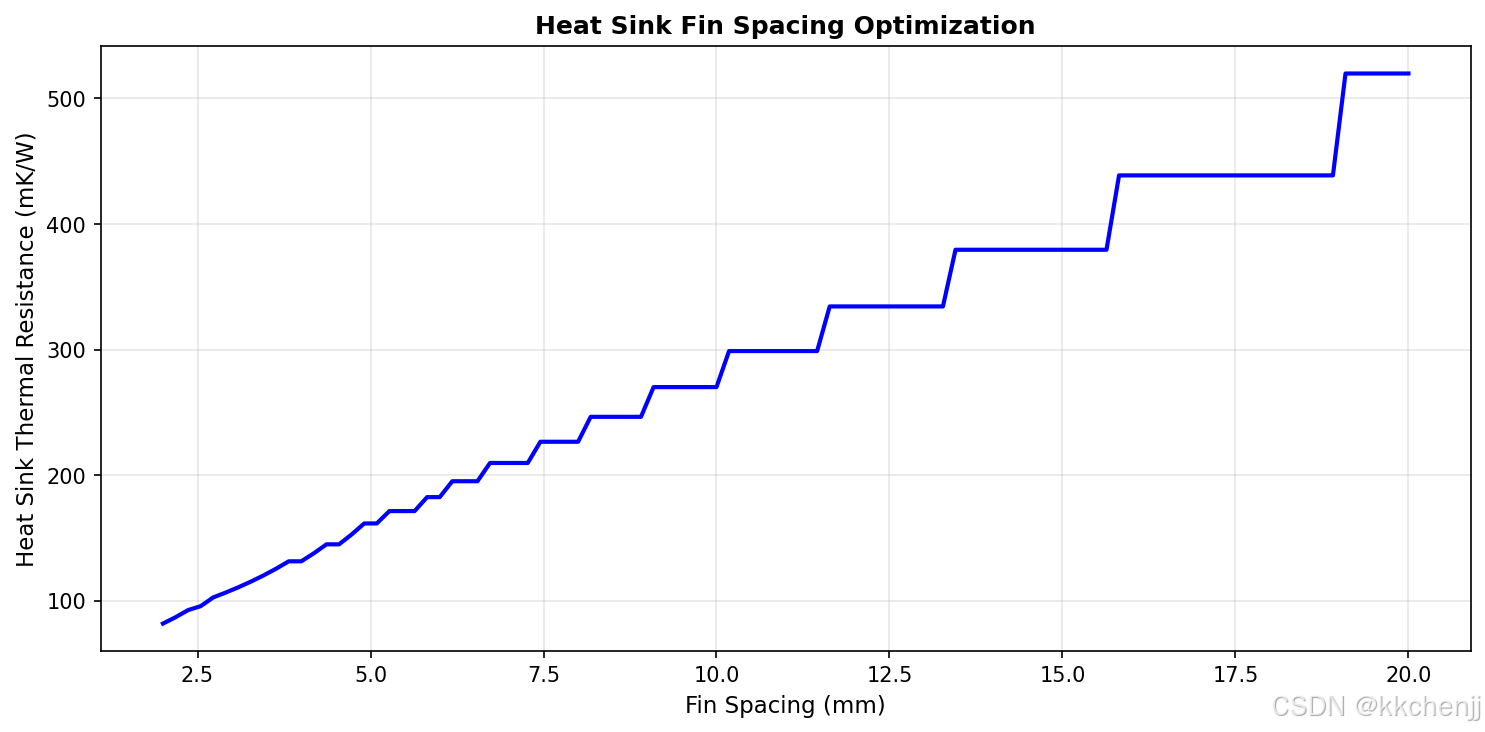

print("仿真3：散热器翅片优化")
print("="*60)

# 翅片参数优化
k_al = 200  # W/(m·K)，铝导热系数
h_air = 50  # W/(m²·K)，对流换热系数（强制对流）
t_fin = 0.001  # m，翅片厚度
H_fin = 0.05  # m，翅片高度

# 翅片间距优化
spacing_range = np.linspace(0.002, 0.02, 100)  # m

W_base = 0.1  # m
L_base = 0.1  # m

thermal_resistance = []
for spacing in spacing_range:
    N_fins = int(W_base / (t_fin + spacing))
    if N_fins < 1:
        continue

    # 翅片效率
    m = np.sqrt(2 * h_air / (k_al * t_fin))
    eta_f = np.tanh(m * H_fin) / (m * H_fin)

    # 总表面积
    A_fins = N_fins * 2 * H_fin * L_base
    A_base = W_base * L_base - N_fins * t_fin * L_base
    A_total = A_base + eta_f * A_fins

    # 热阻
    R_hs = 1 / (h_air * A_total)
    thermal_resistance.append(R_hs)

fig, ax = plt.subplots(figsize=(10, 5))
ax.plot(spacing_range*1000, np.array(thermal_resistance)*1000, 'b-', linewidth=2)
ax.set_xlabel('Fin Spacing (mm)', fontsize=11)
ax.set_ylabel('Heat Sink Thermal Resistance (mK/W)', fontsize=11)
ax.set_title('Heat Sink Fin Spacing Optimization', fontsize=12, fontweight='bold')
ax.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/fin_optimization.png', dpi=150, bbox_inches='tight')
plt.close()

print("图3：翅片优化已保存")

print("\n" + "="*60)

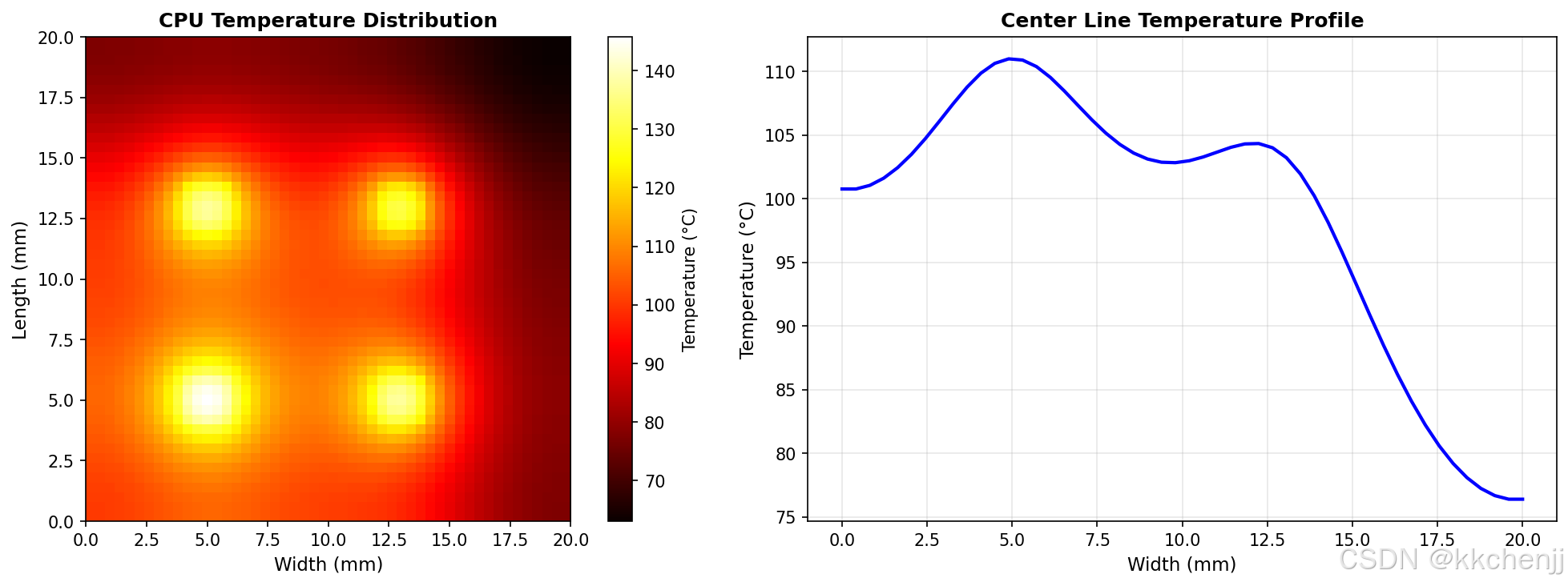

print("仿真4：芯片温度场分析")
print("="*60)

# CPU芯片温度场模拟
# 简化2D模型

# 芯片尺寸
L_die = 0.02  # m
W_die = 0.02  # m
H_die = 0.0005  # m

# 材料属性
k_silicon = 150  # W/(m·K)
cp_silicon = 700  # J/(kg·K)
rho_silicon = 2330  # kg/m³

# 热源分布（多核CPU）
P_total = 100  # W
n_cores = 8
P_per_core = P_total / n_cores

# 简化网格
nx, ny = 50, 50
dx = L_die / nx
dy = W_die / ny

# 创建热源分布矩阵
q_source = np.zeros((nx, ny))
core_positions = [(10, 10), (10, 30), (30, 10), (30, 30), (20, 20)]

for cx, cy in core_positions[:n_cores//2]:
    q_source[cx:cx+5, cy:cy+5] = P_per_core / (5*dx * 5*dy * H_die)

# 稳态温度场求解（有限差分）
T_ambient = 25  # °C
h_conv = 1000  # W/(m²·K)，与散热器接触

# 迭代求解
T_field = np.ones((nx, ny)) * T_ambient
n_iter = 1000
alpha = k_silicon / (rho_silicon * cp_silicon)
dt = 0.25 * dx**2 / alpha

for _ in range(n_iter):
    T_new = T_field.copy()
    for i in range(1, nx-1):
        for j in range(1, ny-1):
            T_new[i, j] = T_field[i, j] + dt * (
                k_silicon * (T_field[i+1, j] - 2*T_field[i, j] + T_field[i-1, j]) / dx**2 +
                k_silicon * (T_field[i, j+1] - 2*T_field[i, j] + T_field[i, j-1]) / dy**2 +
                q_source[i, j]
            ) / (rho_silicon * cp_silicon)

    # 边界条件（对流）
    T_new[0, :] = T_new[1, :]
    T_new[-1, :] = T_new[-2, :]
    T_new[:, 0] = T_new[:, 1]
    T_new[:, -1] = T_new[:, -2]

    T_field = T_new

T_max = np.max(T_field)
T_avg = np.mean(T_field)
print(f"芯片最高温度: {T_max:.1f}°C")
print(f"芯片平均温度: {T_avg:.1f}°C")

# 可视化
fig, axes = plt.subplots(1, 2, figsize=(14, 5))

# 温度场
ax1 = axes[0]
im = ax1.imshow(T_field, cmap='hot', origin='lower', extent=[0, W_die*1000, 0, L_die*1000])
ax1.set_xlabel('Width (mm)', fontsize=11)
ax1.set_ylabel('Length (mm)', fontsize=11)
ax1.set_title('CPU Temperature Distribution', fontsize=12, fontweight='bold')
cbar = plt.colorbar(im, ax=ax1)
cbar.set_label('Temperature (°C)', fontsize=10)

# 温度梯度
ax2 = axes[1]
center_temp = T_field[nx//2, :]
ax2.plot(np.linspace(0, W_die*1000, ny), center_temp, 'b-', linewidth=2)
ax2.set_xlabel('Width (mm)', fontsize=11)
ax2.set_ylabel('Temperature (°C)', fontsize=11)
ax2.set_title('Center Line Temperature Profile', fontsize=12, fontweight='bold')
ax2.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/chip_temperature.png', dpi=150, bbox_inches='tight')
plt.close()

print("图4：芯片温度场已保存")

print("\n" + "="*60)

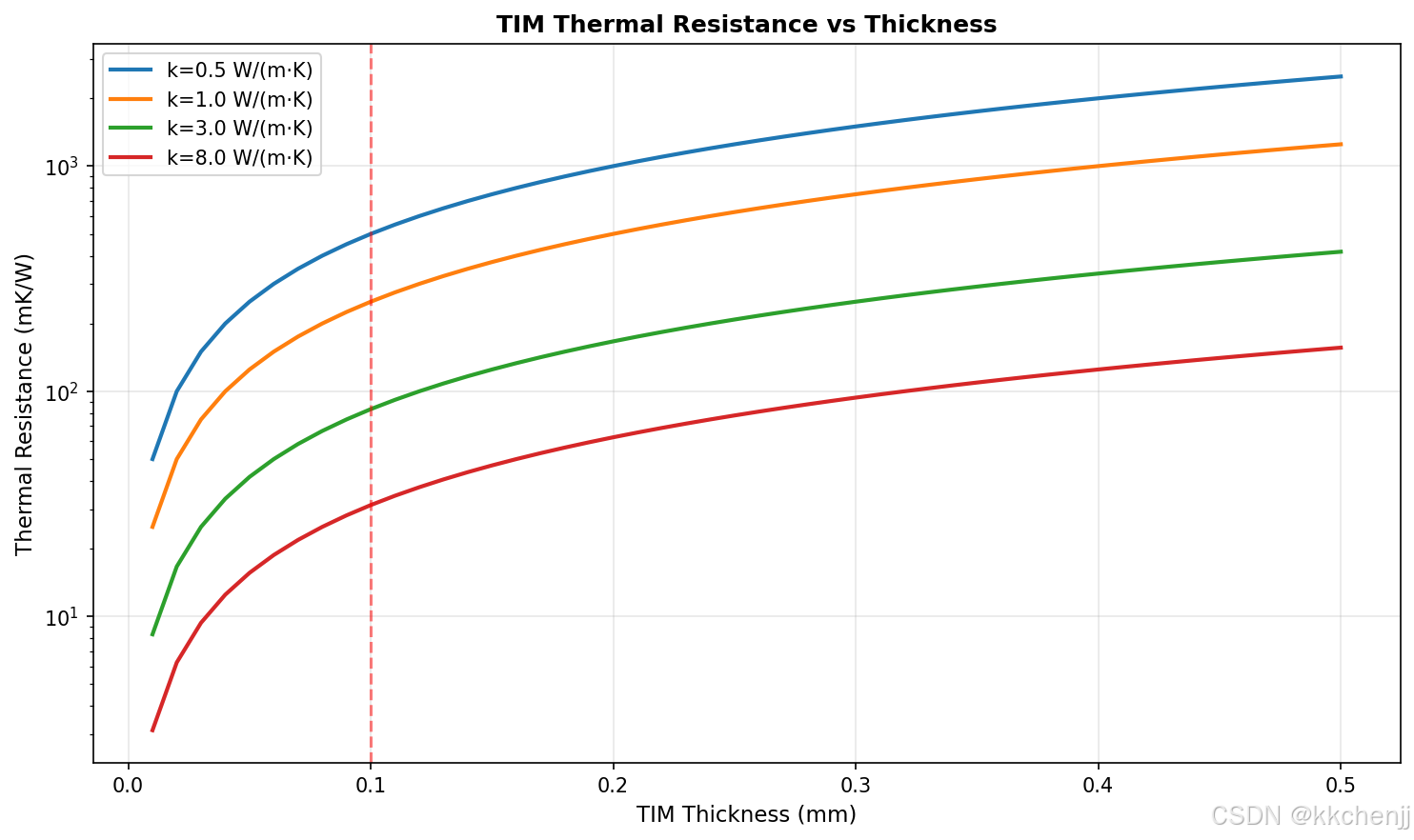

print("仿真5：TIM热界面材料优化")
print("="*60)

# 热界面材料（TIM）厚度对热阻的影响

# 参数
k_TIM_range = np.array([0.5, 1.0, 3.0, 8.0])  # W/(m·K)，不同TIM导热系数
t_TIM_range = np.linspace(0.01, 0.5, 50)  # mm，TIM厚度

A_contact = 0.0004  # m²，接触面积

fig, ax = plt.subplots(figsize=(10, 6))

for k_TIM in k_TIM_range:
    R_TIM = t_TIM_range * 1e-3 / (k_TIM * A_contact)  # K/W
    ax.semilogy(t_TIM_range, R_TIM*1000, linewidth=2, label=f'k={k_TIM} W/(m·K)')

ax.set_xlabel('TIM Thickness (mm)', fontsize=11)
ax.set_ylabel('Thermal Resistance (mK/W)', fontsize=11)
ax.set_title('TIM Thermal Resistance vs Thickness', fontsize=12, fontweight='bold')
ax.legend(fontsize=10)
ax.grid(True, alpha=0.3)

# 标记典型值
ax.axvline(x=0.1, color='red', linestyle='--', alpha=0.5, label='Typical (0.1mm)')

plt.tight_layout()
plt.savefig(f'{output_dir}/tim_optimization.png', dpi=150, bbox_inches='tight')
plt.close()

print("图5：TIM优化已保存")

print("\n" + "="*60)

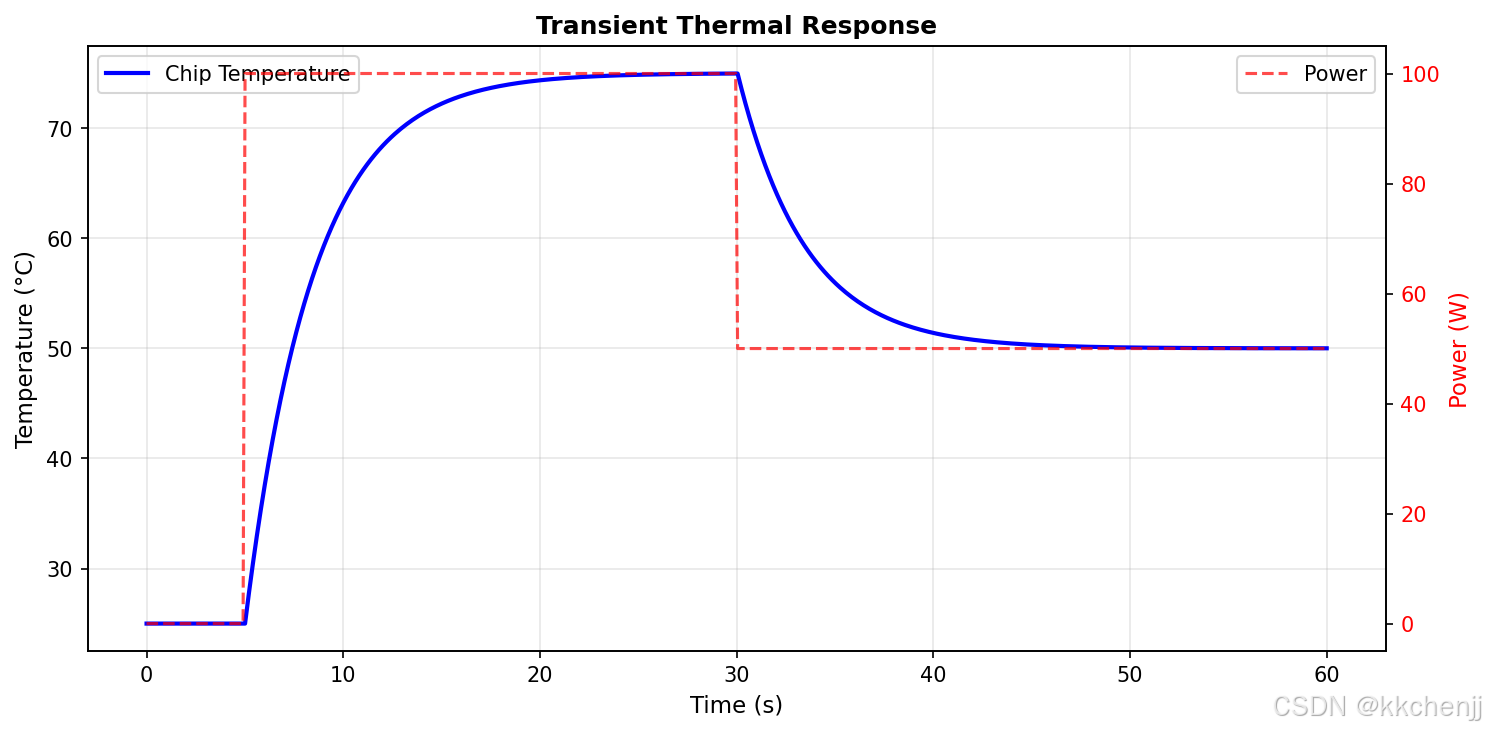

print("仿真6：瞬态热响应分析")
print("="*60)

# 芯片启动瞬态热响应

# 简化集总参数模型
m_chip = 0.01  # kg，芯片质量
cp_eff = 700  # J/(kg·K)
R_th = 0.5  # K/W，总热阻

# 时间步长
t_max = 60  # s
dt_trans = 0.1
n_steps = int(t_max / dt_trans)
time = np.linspace(0, t_max, n_steps)

# 功率曲线（阶跃变化）
P_step = np.zeros(n_steps)
P_step[int(5/dt_trans):int(30/dt_trans)] = 100  # 5-30s，100W
P_step[int(30/dt_trans):] = 50  # 30s后，50W

# 瞬态温度计算
T_transient = np.zeros(n_steps)
T_transient[0] = 25  # 初始温度

for i in range(1, n_steps):
    dT = (P_step[i-1] - (T_transient[i-1] - 25) / R_th) * dt_trans / (m_chip * cp_eff)
    T_transient[i] = T_transient[i-1] + dT

# 可视化
fig, ax = plt.subplots(figsize=(10, 5))
ax.plot(time, T_transient, 'b-', linewidth=2, label='Chip Temperature')
ax_twin = ax.twinx()
ax_twin.plot(time, P_step, 'r--', linewidth=1.5, alpha=0.7, label='Power')
ax_twin.set_ylabel('Power (W)', fontsize=11, color='red')
ax_twin.tick_params(axis='y', labelcolor='red')

ax.set_xlabel('Time (s)', fontsize=11)
ax.set_ylabel('Temperature (°C)', fontsize=11)
ax.set_title('Transient Thermal Response', fontsize=12, fontweight='bold')
ax.grid(True, alpha=0.3)
ax.legend(loc='upper left', fontsize=10)
ax_twin.legend(loc='upper right', fontsize=10)

plt.tight_layout()
plt.savefig(f'{output_dir}/transient_response.png', dpi=150, bbox_inches='tight')
plt.close()

print("图6：瞬态热响应已保存")

print("\n" + "="*60)

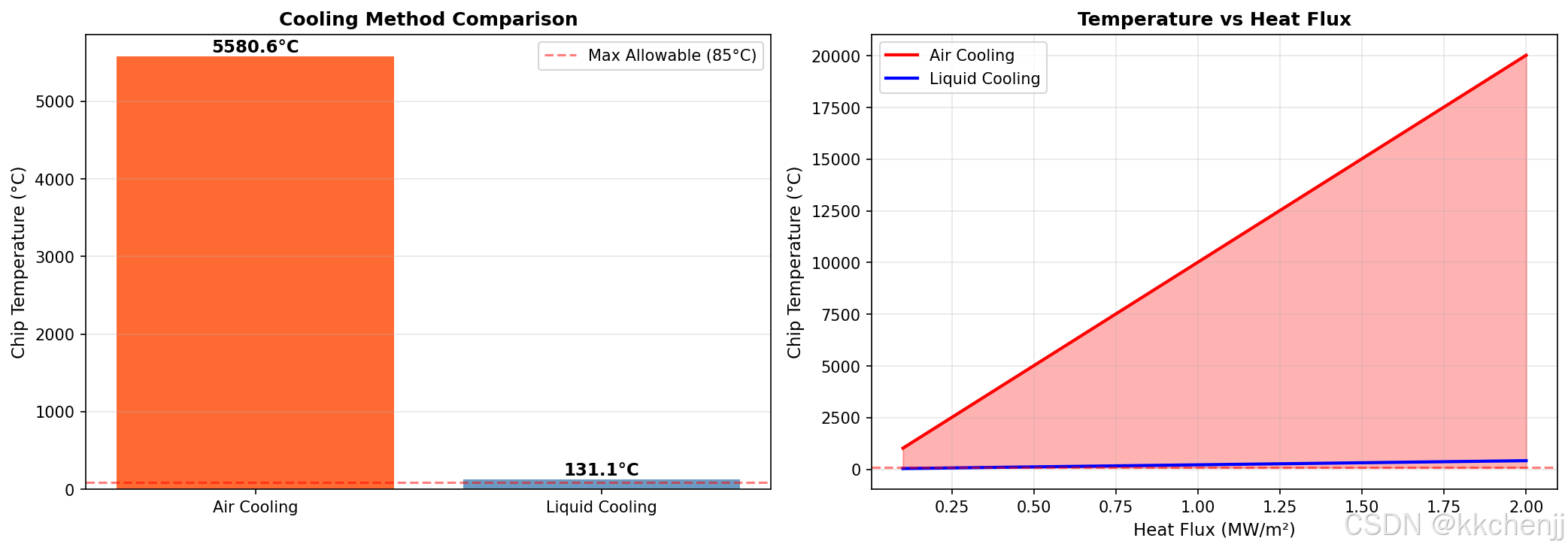

print("仿真7：液冷系统分析")
print("="*60)

# 直接液冷 vs 风冷对比

# 芯片参数
P_chip = 500  # W，芯片功耗
A_chip = 0.03 * 0.03  # m²
q_flux = P_chip / A_chip / 1e6  # MW/m²

# 风冷参数
h_air = 100  # W/(m²·K)
T_ambient = 25  # °C
R_conv_air = 1 / (h_air * A_chip)
T_chip_air = T_ambient + P_chip * R_conv_air

# 液冷参数
h_water = 5000  # W/(m²·K)
T_water = 20  # °C
R_conv_water = 1 / (h_water * A_chip)
T_chip_water = T_water + P_chip * R_conv_water

print(f"芯片热流密度: {q_flux:.2f} MW/m²")
print(f"风冷芯片温度: {T_chip_air:.1f}°C")
print(f"液冷芯片温度: {T_chip_water:.1f}°C")
print(f"温降: {T_chip_air - T_chip_water:.1f}°C")

# 流量计算
cp_water = 4186  # J/(kg·K)
delta_T_water = 5  # K
m_dot_water = P_chip / (cp_water * delta_T_water)
print(f"所需水流量: {m_dot_water*1000:.2f} g/s")

# 可视化
fig, axes = plt.subplots(1, 2, figsize=(14, 5))

# 温度对比
ax1 = axes[0]
cooling_methods = ['Air Cooling', 'Liquid Cooling']
temps = [T_chip_air, T_chip_water]
colors = ['orangered', 'steelblue']
bars = ax1.bar(cooling_methods, temps, color=colors, alpha=0.8)
ax1.axhline(y=85, color='red', linestyle='--', alpha=0.5, label='Max Allowable (85°C)')
ax1.set_ylabel('Chip Temperature (°C)', fontsize=11)
ax1.set_title('Cooling Method Comparison', fontsize=12, fontweight='bold')
ax1.legend(fontsize=10)
ax1.grid(True, alpha=0.3, axis='y')

for bar, val in zip(bars, temps):
    ax1.text(bar.get_x() + bar.get_width()/2., bar.get_height() + 2,
             f'{val:.1f}°C', ha='center', va='bottom', fontsize=11, fontweight='bold')

# 不同热流密度下的温度
ax2 = axes[1]
q_range = np.linspace(0.1, 2.0, 50)  # MW/m²
P_range = q_range * 1e6 * A_chip
T_air_range = T_ambient + P_range * R_conv_air
T_water_range = T_water + P_range * R_conv_water

ax2.plot(q_range, T_air_range, 'r-', linewidth=2, label='Air Cooling')
ax2.plot(q_range, T_water_range, 'b-', linewidth=2, label='Liquid Cooling')
ax2.axhline(y=85, color='red', linestyle='--', alpha=0.5)
ax2.fill_between(q_range, T_air_range, 85, where=(T_air_range > 85), alpha=0.3, color='red')
ax2.set_xlabel('Heat Flux (MW/m²)', fontsize=11)
ax2.set_ylabel('Chip Temperature (°C)', fontsize=11)
ax2.set_title('Temperature vs Heat Flux', fontsize=12, fontweight='bold')
ax2.legend(fontsize=10)
ax2.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/liquid_vs_air.png', dpi=150, bbox_inches='tight')
plt.close()

print("图7：液冷系统分析已保存")

print("\n" + "="*60)

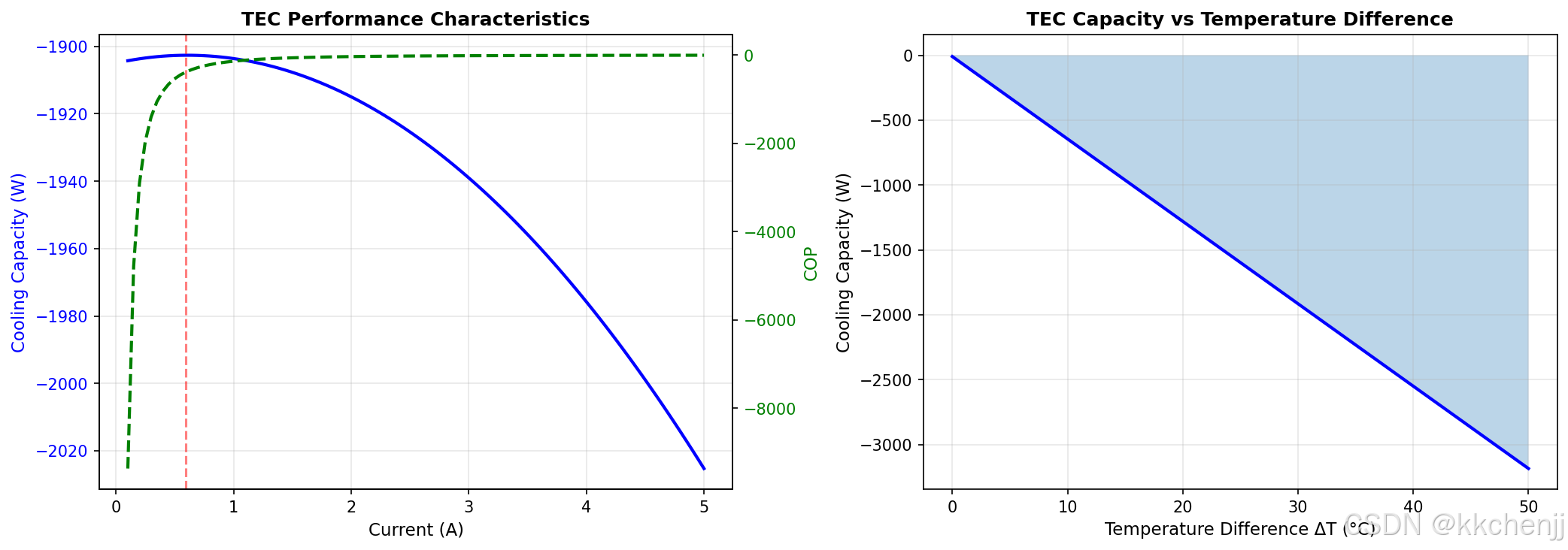

print("仿真8：热电冷却器(TEC)分析")
print("="*60)

# 热电冷却器性能分析

# TEC参数
n_couples = 127  # 电偶对数
alpha_seebeck = 200e-6  # V/K，塞贝克系数
R_electric = 0.1  # Ω，电阻
K_thermal = 0.5  # W/K，热导

# 工作条件
T_cold_tec = 30  # °C，冷端温度
T_hot_tec = 60  # °C，热端温度
delta_T_tec = T_hot_tec - T_cold_tec

# 电流范围
I_tec = np.linspace(0.1, 5, 100)

# 制冷量
Q_cooling_tec = n_couples * (alpha_seebeck * I_tec * (T_cold_tec+273.15) -
                              0.5 * I_tec**2 * R_electric - K_thermal * delta_T_tec)

# 输入功率
P_input_tec = n_couples * I_tec * (alpha_seebeck * delta_T_tec + I_tec * R_electric)

# COP
COP_tec = Q_cooling_tec / P_input_tec

# 最大制冷点
idx_max = np.argmax(Q_cooling_tec)
I_max = I_tec[idx_max]
Q_max = Q_cooling_tec[idx_max]

print(f"最大制冷量: {Q_max:.2f} W @ {I_max:.2f} A")

# 可视化
fig, axes = plt.subplots(1, 2, figsize=(14, 5))

# 制冷量和COP
ax1 = axes[0]
ax1.plot(I_tec, Q_cooling_tec, 'b-', linewidth=2, label='Cooling Capacity')
ax1.axvline(x=I_max, color='r', linestyle='--', alpha=0.5)
ax1.set_xlabel('Current (A)', fontsize=11)
ax1.set_ylabel('Cooling Capacity (W)', fontsize=11, color='blue')
ax1.tick_params(axis='y', labelcolor='blue')
ax1.grid(True, alpha=0.3)

ax1_twin = ax1.twinx()
ax1_twin.plot(I_tec, COP_tec, 'g--', linewidth=2, label='COP')
ax1_twin.set_ylabel('COP', fontsize=11, color='green')
ax1_twin.tick_params(axis='y', labelcolor='green')
ax1.set_title('TEC Performance Characteristics', fontsize=12, fontweight='bold')

# 不同温差下的性能
ax2 = axes[1]
delta_T_range = np.linspace(0, 50, 50)
I_opt = 2.0  # 优化电流
Q_vs_delta = n_couples * (alpha_seebeck * I_opt * (T_cold_tec+273.15) -
                          0.5 * I_opt**2 * R_electric - K_thermal * delta_T_range)

ax2.plot(delta_T_range, Q_vs_delta, 'b-', linewidth=2)
ax2.fill_between(delta_T_range, Q_vs_delta, alpha=0.3)
ax2.set_xlabel('Temperature Difference ΔT (°C)', fontsize=11)
ax2.set_ylabel('Cooling Capacity (W)', fontsize=11)
ax2.set_title('TEC Capacity vs Temperature Difference', fontsize=12, fontweight='bold')
ax2.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/tec_analysis.png', dpi=150, bbox_inches='tight')
plt.close()

print("图8：热电冷却器分析已保存")
print("\n所有仿真完成！")

---

4. 工程应用

4.1 数据中心冷却

• 机架级：冷热通道隔离
• 服务器级：风冷/液冷混合
• 芯片级：微通道直接液冷

4.2 功率电子冷却

• IGBT模块：基板+散热器
• 宽禁带半导体：更高热流密度需求
• 双面冷却技术

4.3 移动设备热管理

• 石墨散热膜
• 均温板（Vapor Chamber）
• 相变材料储能

---

5. 本章小结

电子器件热管理是确保电子设备性能和可靠性的关键技术。通过热阻网络分析、优化导热界面材料、设计高效散热器，可以有效控制芯片结温。随着功率密度的持续提升，微通道液冷、浸没冷却等先进热管理技术将得到更广泛应用。
