永磁同步电机PMSM效率优化Simulink模型搭建之旅

onvadhFTH

301人浏览 · 2026-03-19 18:45:00

onvadhFTH · 2026-03-19 18:45:00 发布

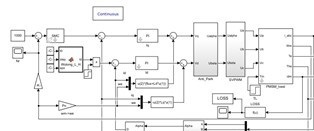

自己搭建的各种永磁同步电机PMSM效率优化Simulink模型（1）基于FOC的PMSM进退法效率优化（2）基于FOC的PMSM黄金分割法效率优化（3）基于DTC的PMSM最小损耗LMC模型建议使用2018及以上版本Matlab

最近在研究永磁同步电机（PMSM）效率优化相关的内容，自己动手搭建了一系列超有趣的Simulink模型，今天就来跟大家分享分享。

基于FOC的PMSM进退法效率优化

1. 什么是进退法

进退法是一种用于搜索函数极小值的方法。在PMSM效率优化场景下，我们可以把效率看成是一个关于某些控制参数（比如电流、电压等）的函数，通过进退法来找到使这个效率函数达到最小值的参数点。

2. 代码实现思路

在Matlab里，可以先定义一个函数来表示效率函数，假设效率和电流\(I\)、电压\(V\)有关，代码如下：

function eta = efficiency_function(I, V)
    % 这里简单假设一个效率计算公式，实际应用中需要根据电机特性推导
    eta = 1 - 0.1 * I^2 - 0.05 * V^2;
end

然后，使用进退法搜索极小值点，大致代码如下：

% 进退法参数初始化
a = 0; % 初始搜索区间左端点
b = 1; % 初始搜索区间右端点
h = 0.01; % 初始步长
f_a = efficiency_function(a);
f_b = efficiency_function(b);
while f_b < f_a
    a = b;
    b = b + h;
    f_a = f_b;
    f_b = efficiency_function(b);
end
% 这里就得到了一个可能包含极小值的区间[a, b]

在Simulink模型中，我们可以将这个算法集成进去，与FOC（磁场定向控制）模块配合，实时调整控制参数，以达到效率优化的目的。

3. Simulink模型搭建要点

在Simulink里，首先搭建好FOC基本控制结构，这通常包括坐标变换模块（Clark变换、Park变换等）、电流环控制模块等。然后，将上面的进退法算法模块嵌入到合适的位置，比如在电流指令生成环节，根据效率优化结果实时调整电流指令值。

基于FOC的PMSM黄金分割法效率优化

1. 黄金分割法原理

黄金分割法也是寻找函数极值的一种方法。它利用黄金分割比例\(\varphi=\frac{\sqrt{5}-1}{2}\approx0.618\)，通过不断缩小区间来逼近函数的极值点。

2. 代码实现示例

function [x_min, f_min] = golden_section_search(func, a, b, tol)
    phi = (sqrt(5) - 1) / 2;
    x1 = b - phi * (b - a);
    x2 = a + phi * (b - a);
    f1 = func(x1);
    f2 = func(x2);
    while (b - a) > tol
        if f1 < f2
            b = x2;
            x2 = x1;
            f2 = f1;
            x1 = b - phi * (b - a);
            f1 = func(x1);
        else
            a = x1;
            x1 = x2;
            f1 = f2;
            x2 = a + phi * (b - a);
            f2 = func(x2);
        end
    end
    if f1 < f2
        x_min = x1;
        f_min = f1;
    else
        x_min = x2;
        f_min = f2;
    end
end

这里func就是我们定义的效率函数，a和b是初始搜索区间，tol是容差。通过这个函数，就可以找到效率函数的极小值点。

3. 与Simulink结合

同样在FOC的Simulink模型基础上，将黄金分割法的代码封装成一个S函数或者Matlab Function模块，接入到模型中，让它根据电机运行状态实时优化效率。

基于DTC的PMSM最小损耗LMC模型

1. 最小损耗LMC模型概念

直接转矩控制（DTC）下的最小损耗（LMC）模型旨在通过合理控制电机的转矩和磁链，使得电机运行过程中的损耗达到最小。这种模型需要精确考虑电机的铁损、铜损等各种损耗因素。

2. 损耗计算与模型搭建

在Matlab中，计算电机损耗的代码示例如下：

% 假设已知电机参数
R_s = 0.1; % 定子电阻
L_d = 0.01; % d轴电感
L_q = 0.01; % q轴电感
psi_f = 0.1; % 永磁体磁链
% 假设当前电流和转速
i_d = 0.5;
i_q = 1;
omega_r = 100;
% 计算铜损
P_cu = 3 * R_s * (i_d^2 + i_q^2);
% 计算铁损（这里只是简单示意，实际更复杂）
P_fe = 10;
% 总损耗
P_loss = P_cu + P_fe;

在Simulink中搭建DTC模块，包括转矩和磁链观测器、开关表等部分。然后，将损耗计算模块集成进去，根据当前的电机运行状态实时计算损耗，并通过控制策略调整转矩和磁链，以达到最小损耗运行。
