嘿，各位搞电机控制的小伙伴们！今天咱来聊聊无刷直流电机（BLDC）的三闭环控制，也就是位置环、速度环和电流环，并且用 Matlab/Simulink 搭建仿真模型，可有意思啦！

原理解释

电流环

电流环是最内层的控制环。在 BLDC 电机运行时，通过检测电机绕组中的电流，与给定的电流值进行比较，其差值经过控制器（一般是 PI 控制器）处理后，输出用于调节逆变器的开关信号，从而控制电机绕组电流。它的主要作用是快速响应电流的变化，保护电机避免过大电流损坏，同时为速度环提供稳定的电流输出。

速度环

速度环在中间层。它将电机实际转速与设定的目标转速进行比较，差值经速度控制器（也是 PI 居多）运算后，输出作为电流环的给定值。速度环的目的是使电机能够按照设定的速度稳定运行，抑制负载扰动对转速的影响。

位置环

位置环处于最外层。它根据电机期望到达的位置和实际位置的偏差，经过位置控制器（同样可能是 PI）计算，输出作为速度环的给定值。位置环确保电机能够精确地到达指定位置，在诸如机器人关节控制、数控机床等对位置精度要求高的场景中至关重要。

电机参数说明

在搭建仿真模型前，得先明确电机的参数。不同的 BLDC 电机参数差异很大，这里举个简单例子：

• 额定功率：$P_{rated}$ = 100W
• 额定电压：$U_{rated}$ = 24V
• 额定转速：$n_{rated}$ = 3000rpm
• 定子电阻：$R_s$ = 0.5Ω
• 定子电感：$L_s$ = 5mH
• 磁极对数：$p$ = 4

这些参数在 Simulink 模型中对应着不同的模块设置，是仿真准确性的基础。

仿真原理结构和整体框图

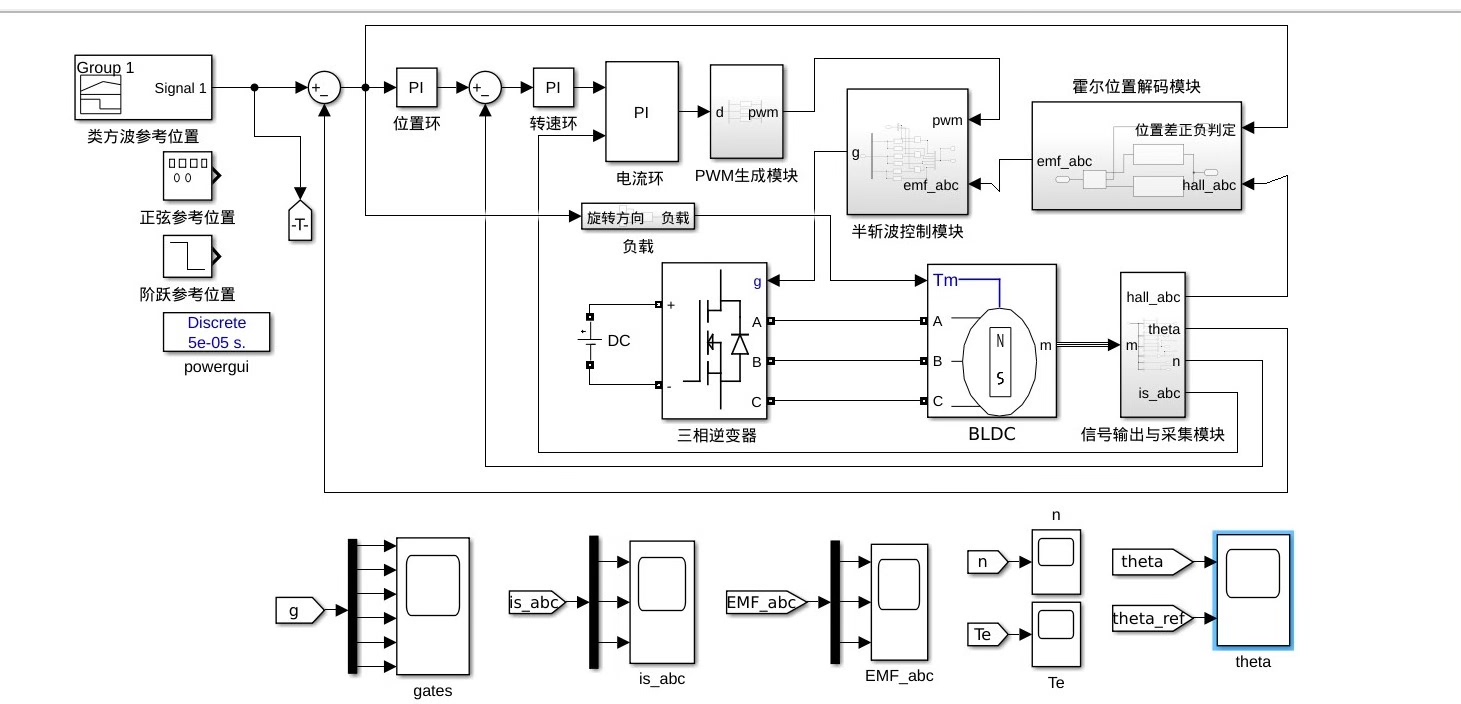

整体框图大致是这样的：从最外层的位置环开始，输入目标位置，与电机反馈的实际位置比较，经过位置 PI 控制器，输出给到速度环作为速度给定。速度环将给定速度和实际速度比较，再经速度 PI 控制器，输出到电流环作为电流给定。电流环则把给定电流和检测到的实际电流比较，经过电流 PI 控制器后，输出控制信号给逆变器模块，逆变器驱动 BLDC 电机运转。电机运转过程中又会反馈实际的位置、速度和电流信号，形成闭环控制。

下面咱们看看关键代码实现（以 Matlab 脚本设置 PI 控制器参数为例）

% 位置环PI参数
Kp_pos = 10;
Ki_pos = 0.1;
% 速度环PI参数
Kp_speed = 5;
Ki_speed = 0.05;
% 电流环PI参数
Kp_current = 1;
Ki_current = 0.01;

这里简单设置了三个环的 PI 控制器参数。$Kp$ 是比例系数，决定了控制器对偏差的快速响应程度，$Kp$ 越大，响应越快，但可能导致系统超调增大。$K_i$ 是积分系数，用于消除系统的稳态误差，积分作用会随着时间积累偏差，慢慢调整输出，使系统最终能稳定在目标值上。

波形纪录

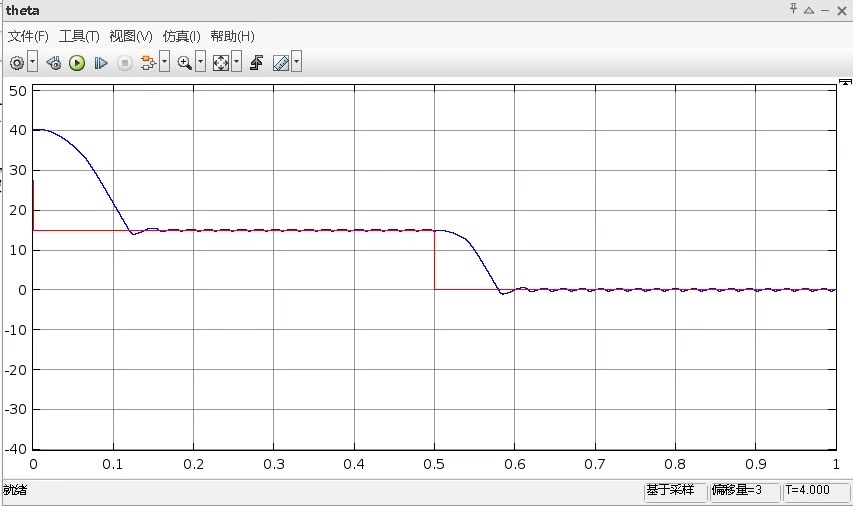

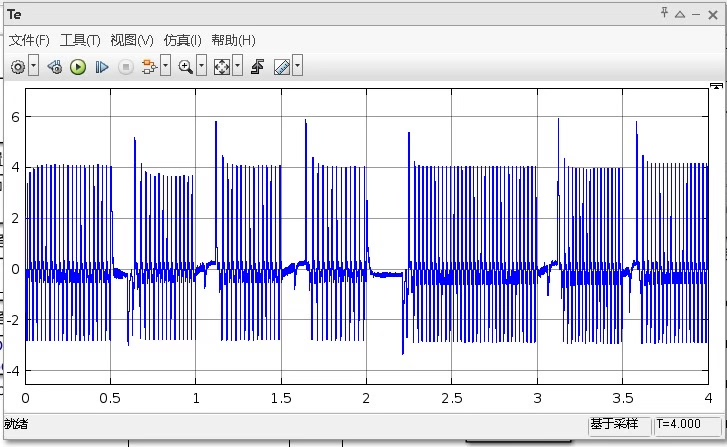

在 Simulink 仿真过程中，我们可以通过各种示波器模块来记录波形。比如，在位置环输出端接一个示波器，可以观察电机位置随时间的变化曲线。如果位置曲线能平稳地达到目标位置且超调较小，说明位置环控制效果良好。

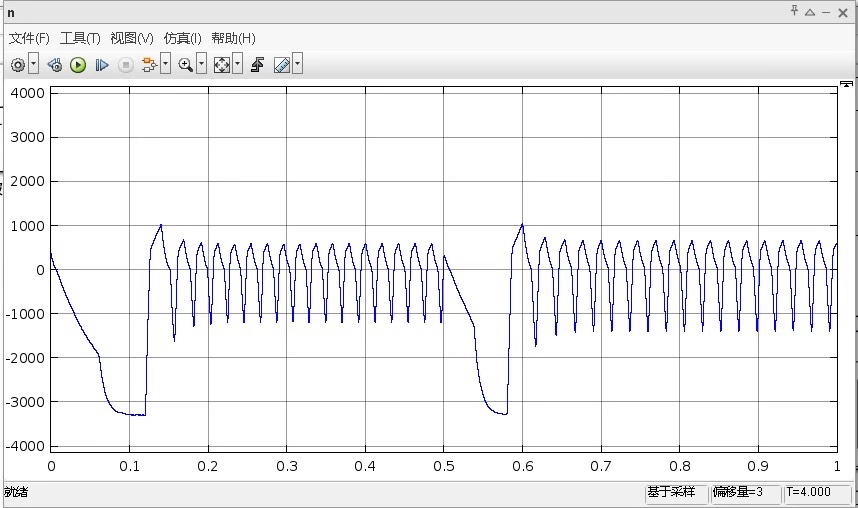

对于速度环，同样在其输出端连接示波器，理想情况下，速度波形应该能快速稳定在给定速度值附近，波动较小，这体现了速度环对负载变化的抗干扰能力。

无刷直流电机 BLDC三闭环控制（包括位置环，速度环，电流环 ）Matlab/simulink仿真搭建模型： 提供以下帮助 波形纪录 参考文献 仿真文件 原理解释 电机参数说明 仿真原理结构和整体框图

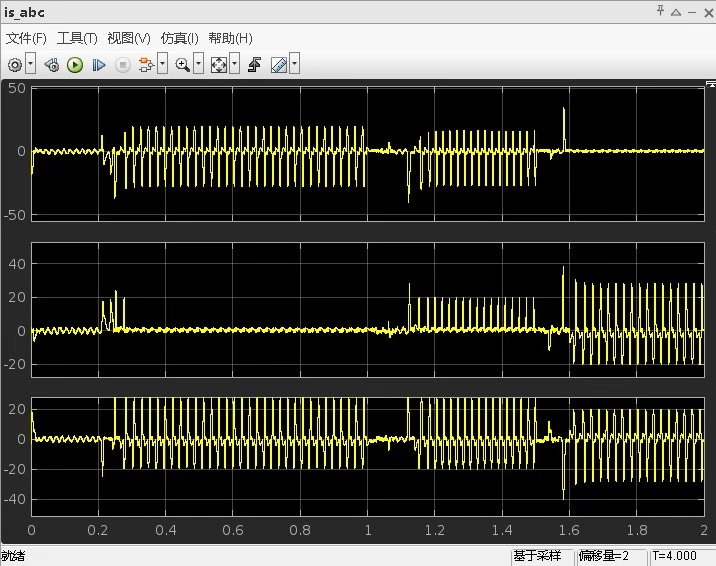

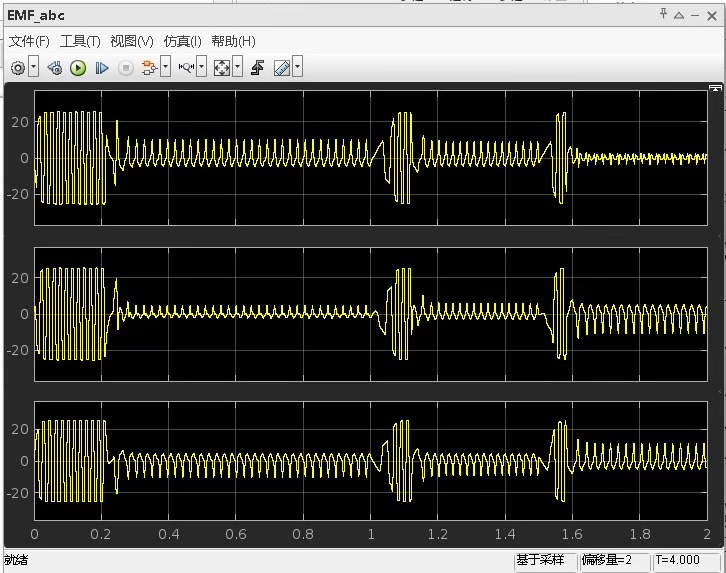

电流环的电流波形也很关键，正常情况下，电流应该在合理范围内波动，并且能快速响应速度环给定的变化。

参考文献

在研究和搭建这个仿真模型过程中，参考了不少资料，给大家分享几个有用的：

• 《无刷直流电机控制系统设计与应用》，这本书详细介绍了 BLDC 电机的原理、控制策略及实际应用案例，对理解整体系统很有帮助。
• IEEE 上的一些关于 BLDC 电机控制的论文，里面有最新的研究成果和前沿控制算法，能为模型优化提供思路。

仿真文件

要是大家想自己动手试试，我可以分享仿真文件。在这个文件里，各个模块都已经按照前面说的原理连接好了，PI 控制器参数也设置好了基础值，大家可以根据自己的电机参数和控制要求进一步调整。只需要在评论区留言或者私信我就行啦，希望大家都能在这个仿真模型里找到乐趣，把 BLDC 电机控制玩得溜起来！

好啦，今天关于 BLDC 三闭环控制的 Matlab/Simulink 仿真就讲到这儿，欢迎大家一起交流讨论，说不定还能碰撞出更好的优化思路呢！
