基于NMPC（非线性模型预测控制算法）轨迹跟踪与避障控制算法研究仅供学习算法使用

zVGKKTvT

295人浏览 · 2026-03-19 17:45:00

zVGKKTvT · 2026-03-19 17:45:00 发布

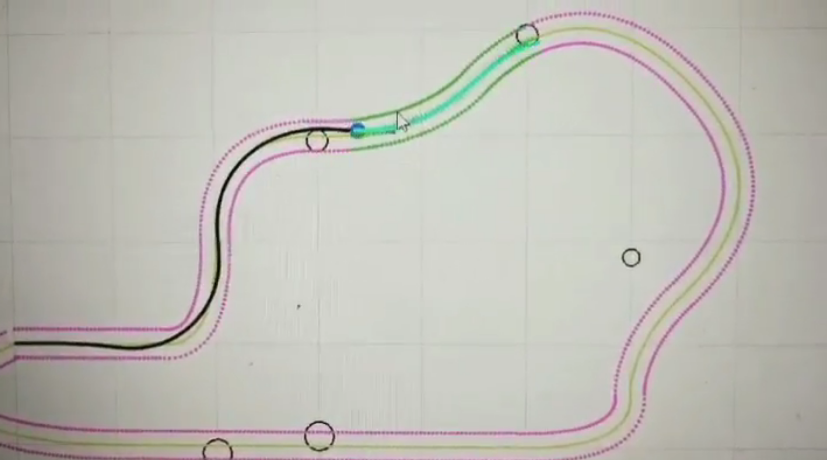

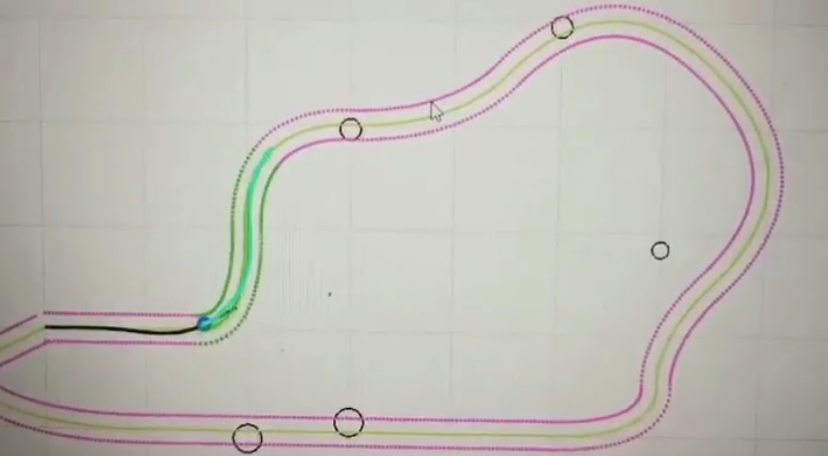

基于NMPC（非线性模型预测控制算法）轨迹跟踪与避障控制算法研究仅供学习算法使用这段代码是一个用于无人车路径跟踪的程序。下面我将对程序进行详细的分析。首先，代码的前几行是一些初始化设置，包括清除变量、关闭警告、添加路径等。然后定义了一些模拟参数，如模拟时间、预测步数、时间步长等。接下来，定义了一个地图的结构体`Map`，其中包含了一系列的点坐标，用于描述路径。然后调用了`waypoint`函数对地图进行处理。然后，程序初始化了一些状态参数，并定义了一些权重矩阵`W`和`WN`，用于优化控制问题。接下来，程序进入主循环，直到模拟时间达到设定的时间长度。在每次循环中，程序首先更新当前位置，并判断是否到达目标点。然后计算参考轨迹和障碍物代价，并解决非线性模型预测控制（NMPC）最优控制问题。在NMPC求解过程中，程序使用了一个while循环来迭代求解，直到满足收敛条件或达到最大迭代次数。在每次迭代中，程序计算控制输入，并更新状态。最后，程序进行可视化展示，包括绘制地图、轨迹、参考轨迹等。总的来说，这段代码实现了一个无人车路径跟踪的功能，通过优化控制问题来实现车辆的自动驾驶。主要涉及到非线性模型预测控制（NMPC）、路径规划、状态估计等知识点。

系统概述

本系统实现了一个基于非线性模型预测控制（NMPC）的智能车辆轨迹跟踪与避障控制算法。该系统能够使车辆在复杂环境中沿着预设路径行驶，同时动态避开障碍物，并保持稳定的运动性能。系统采用ACADO工具箱进行优化求解，结合车辆运动学模型，实现了高效实时的控制决策。

核心功能模块

1. 车辆运动学模型

系统采用简化的车辆运动学模型，包含以下状态变量：

位置坐标 (x, y)
航向角 (yaw)
速度 (velocity)
前轮转角 (steer)
加速度 (acceleration)

控制输入为转向角变化率(delsteer)和加速度变化率(delacceleration)，这种设计保证了控制的平滑性。

2. 路径规划与跟踪

系统通过样条曲线插值方法生成平滑的参考路径：

function Map = waypoint(Map,sim)
% 使用样条曲线生成平滑路径点
pt = interparc(num,pp(1,:),pp(2,:),'spline');
Map.WPT = pt;

路径跟踪采用前向视线（LOS）方法和横向轨迹误差（CTE）结合的策略，确保车辆能够准确跟踪参考路径。

3. 障碍物避障机制

系统支持多个圆柱形障碍物的避障功能：

% 障碍物约束
ocp.subjectTo( sqrt((x-cylinder1_x)*(x-cylinder1_x) + ...
                   (y-cylinder1_y)*(y-cylinder1_y)) - cylinder1_r >= 0 )

障碍物通过S型函数进行平滑处理，将其转化为优化问题中的惩罚项，确保车辆与障碍物保持安全距离。

4. 边界约束处理

系统实现了动态路径边界约束，根据当前路径段的方向自动计算安全边界：

% 计算路径边界
a = Map.WPT(input.index(i,1)+1,:)-Map.WPT(input.index(i,1),:);
a1 = a(2)/a(1);
xx1 = input.y(i,1) + Map.acc_bd*cos(atan(-1/a1));
yy1 = input.y(i,2) + Map.acc_bd*sin(atan(-1/a1));

5. 优化问题构建

系统构建了完整的NMPC优化问题：

目标函数：最小化状态跟踪误差、控制输入变化和障碍物惩罚项
约束条件：包括车辆动力学约束、控制输入限制、障碍物避障约束和路径边界约束
求解器选择：支持qpOASES和qpDUNES两种优化求解器

算法流程

主控制循环

while sim.time(end) < sim.simLength
    % 1. 更新当前状态和路径点
    input.x0 = sim.state(end,:);

    % 2. 路径点切换逻辑
    if norm(input.x0(1:2)-Map.WPT(Map.WPT_Now,:)) < Map.AccRadi
        Map.WPT_Now = Map.WPT_Now + 1;
    end

    % 3. 生成参考轨迹和障碍物信息
    [input, sim] = Make_ref_car(Map, sim, input);
    [Map, input, sim] = Make_online_data_car(Map, input, sim);

    % 4. 求解NMPC优化问题
    output = ACADO_UUV_20sec50step_car(input);

    % 5. 系统状态更新
    sim.states = integrate_UUV_20sec50step_car(sim.input);
    sim.state = [sim.state; sim.states.value'];
end

实时迭代机制

系统采用实时迭代（RTI）策略，在每次控制周期内进行多次优化迭代，直到满足KKT条件或达到最大迭代次数：

while sim.iterNumth < sim.maxIterNum
    input = yaw_discontinuity(input);  % 处理航向角不连续性
    output = ACADO_UUV_20sec50step_car(input);
    % 更新优化初值
    input.x = [output.x(2:end,:); output.x(end,:)];
    input.u = [output.u(2:end,:); output.u(end,:)];

    if output.info.kktValue < sim.tol
        break;  % 收敛则提前终止
    end
end
