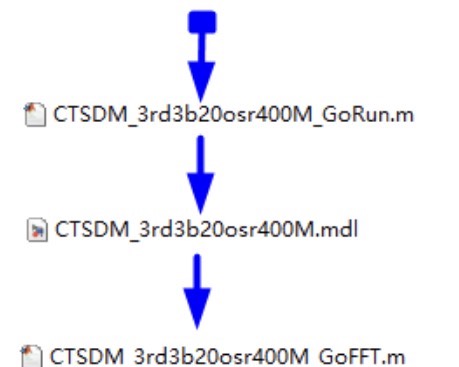

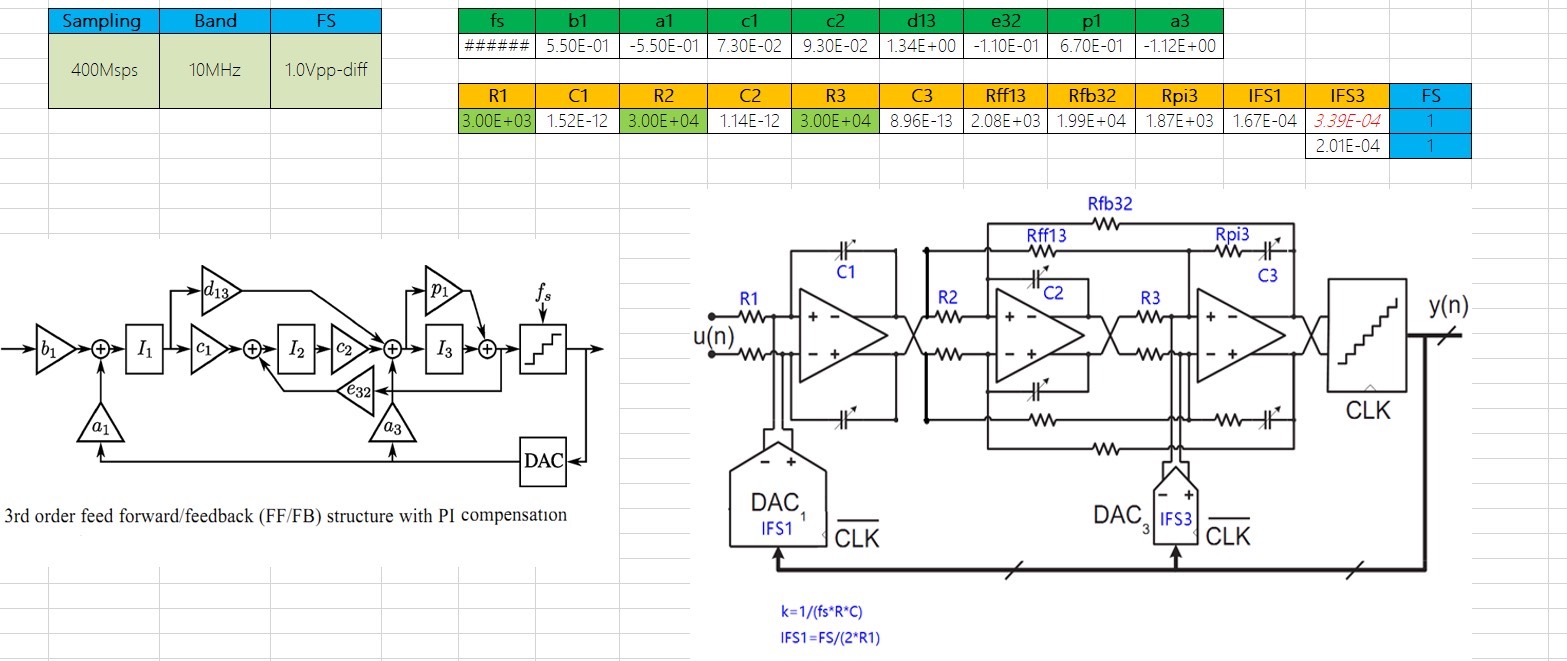

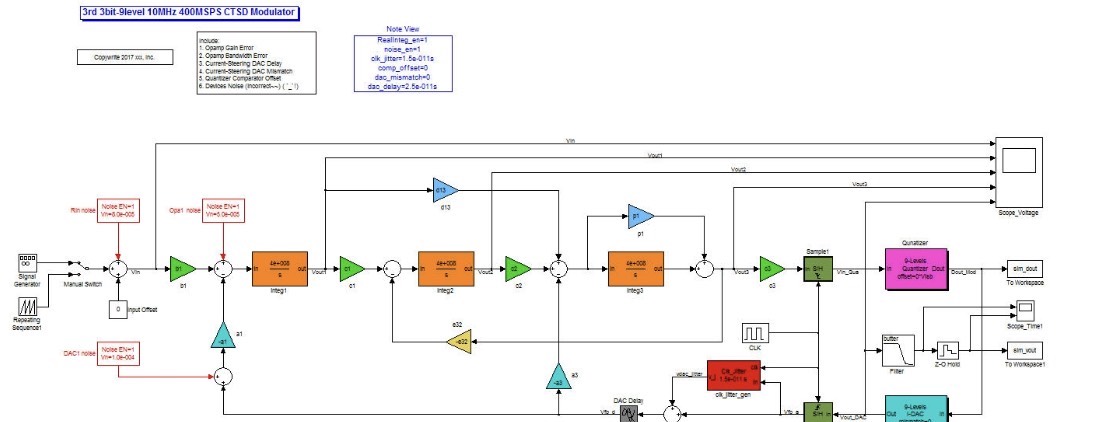

Sigma-Delta ADC Matlab Model 包含实例和说明，多种MATLAB代码和simulink模型都整合在里面了。 包含一个3rd 3bit-9level 10MHz 400MSPS CTSD Modulator Matlab Simulink Model 模拟ic设计，adc建模 ADC的动态fft，静态特性inl、dnl仿真 教程，动态静态参数分析。 东西很多，就不一一介绍了。 打开有惊喜 Continuous-Time Sigma-Delta ADC Matlab Model，有的地方也不是特别严谨，不过可以方便入门学习。 这是一个3rd 3bit-9level 10MHz 400MSPS CTSD Modulator Matlab Simulink Model，包含： 1. CTSDM_3rd3b20osr400M.mdl 2. CTSDM_3rd3b20osr400M_GoRun.m 3. CTSDM_3rd3b20osr400M_GoFFT.m 4. SDM_Dynamic_GoTest.m 5. CTSDM_3rd3b20osr400M_Calculate.xlsx 6. 参考文献 (注： 其中一篇参考论文的电路连接图画的不太正确，xlsx里更新了下) (注：这个是计算好的调制器系数后，用这个model来进行时域仿真验证的，所以调制器系数大家可以自行求解。 )。 所有的参数都直接在.m程序中进行修改，具体参见程序内详，操作步骤如下

概述

本文档详细分析了一个完整的 Sigma-Delta ADC（模数转换器）MATLAB 模型库。该资源库包含了多种 Sigma-Delta ADC 的实现方案、仿真模型和相关工具函数，为 ADC 设计、仿真和性能分析提供了全面的软件支持。

系统架构与组件

1. 核心模型分类

该资源库包含三个主要模型类别：

Sigma-Delta ADC Matlab Model 包含实例和说明，多种MATLAB代码和simulink模型都整合在里面了。 包含一个3rd 3bit-9level 10MHz 400MSPS CTSD Modulator Matlab Simulink Model 模拟ic设计，adc建模 ADC的动态fft，静态特性inl、dnl仿真 教程，动态静态参数分析。 东西很多，就不一一介绍了。 打开有惊喜 Continuous-Time Sigma-Delta ADC Matlab Model，有的地方也不是特别严谨，不过可以方便入门学习。 这是一个3rd 3bit-9level 10MHz 400MSPS CTSD Modulator Matlab Simulink Model，包含： 1. CTSDM_3rd3b20osr400M.mdl 2. CTSDM_3rd3b20osr400M_GoRun.m 3. CTSDM_3rd3b20osr400M_GoFFT.m 4. SDM_Dynamic_GoTest.m 5. CTSDM_3rd3b20osr400M_Calculate.xlsx 6. 参考文献 (注： 其中一篇参考论文的电路连接图画的不太正确，xlsx里更新了下) (注：这个是计算好的调制器系数后，用这个model来进行时域仿真验证的，所以调制器系数大家可以自行求解。 )。 所有的参数都直接在.m程序中进行修改，具体参见程序内详，操作步骤如下

AllTypeADC_Model - 全类型 ADC 模型

• 提供统一的示例选择界面
• 支持多种 ADC 架构的对比分析
• 包含参数配置和性能评估工具

AnalogBlockMatlab_Model - 模拟模块 MATLAB 模型

• 完整的模拟信号处理链建模
• 包含滤波器设计、频谱分析等关键模块
• 提供电路级仿真支持

ADC用理想DAC恢复 - 理想 DAC 重建系统

• 实现 ADC 输出信号的理想重建
• 包含 8 位 DAC 的 Verilog 行为模型
• 支持混合信号系统仿真

2. 关键算法模块

信号处理核心

% 频谱分析模块
function iconstr = aspec_cspec1(action)
% 实现 FFT 自动和交叉功率谱估计
% 支持动态对话框配置
% 提供频谱分析功能

该模块提供了专业的频谱分析能力，支持：

• 自动功率谱密度估计
• 交叉功率谱计算
• 可配置的 FFT 参数
• 动态界面交互

滤波器设计系统

function [Out1,Out2]=qsynth(Action,In1,In2)
% 单端椭圆无源 LC 低通滤波器设计
% 支持多种拓扑结构
% 提供电路参数计算

滤波器设计工具提供：

• 单端终止椭圆滤波器综合
• 多种阶数选择（3,5,7,9,11 阶）
• 完整的 LC 参数计算
• 拓扑结构可选（RIN=1,RL=inf 或 RIN=0,RL=1）

高级可视化工具

function varargout = rfna_plot(varargin)
% 射频网络分析绘图工具
% 支持 Smith 圆图显示
% 提供交互式测量功能

可视化系统具备：

• 专业的 Smith 圆图显示
• S 参数可视化（S11, S21, S22, S12）
• 交互式光标测量
• 多种显示格式（阻抗、VSWR、回波损耗等）

3. 系统级特性

灵活的配置管理

系统采用基于文本文件的示例选择机制：

function example_sel2html(fn,new)
% 将示例选择文本文件转换为 HTML 文档
% 支持层次化菜单结构
% 提供初始化命令执行

这种设计允许：

• 动态加载不同的仿真场景
• 层次化的示例组织
• 自动化的环境配置
• 集成的帮助文档链接

精确的数值处理

function s = ftoa(fmtstr,x)
% 浮点到 ASCII 转换器
% 支持智能字段宽度控制
% 提供工程数值格式

数值处理模块确保：

• 高精度的数值显示
• 自适应的字段宽度
• 工程单位支持
• 格式错误的鲁棒性处理

4. 仿真框架特点

实时数据显示

系统提供多通道信号显示能力：

% 三窗口数据显示布局
h1=subplot(3,1,1);        % 模拟信号
h1=subplot(3,1,2);        % 数字信号（调制器和滤波器输出）
h2=subplot(3,1,3);        % 步长变化分析

这种布局支持：

• 时域信号的同时观察
• 模拟与数字信号的对比
• 自适应步长的监控
• 多分辨率分析

混合信号仿真集成

Verilog 模块与 MATLAB 的协同仿真：

module dac_8bit_driver ( data );
output [7:0] data;
reg [7:0] data;
always #5 data = data + 1'b1;
endmodule

提供：

• 数字电路的精确建模
• 混合信号仿真支持
• 时序准确的 DAC 行为模型
• 与模拟系统的无缝集成

应用场景

1. ADC 性能评估

• 信噪比（SNR）分析
• 有效位数（ENOB）计算
• 动态范围测量
• 线性度评估

2. 滤波器设计验证

• 频率响应验证
• 群延迟分析
• 灵敏度研究
• 元件值优化

3. 系统级集成测试

• 混合信号系统验证
• 接口兼容性测试
• 时序收敛分析
• 功耗性能权衡

技术优势

1. 完整性 - 覆盖从算法到电路的全设计流程
2. 准确性 - 提供精确的数学模型和仿真结果
3. 灵活性 - 支持参数化配置和定制化扩展
4. 可视化 - 丰富的图形显示和交互分析功能
5. 工程实用 - 直接面向实际工程应用的设计工具

该 Sigma-Delta ADC MATLAB 模型库为模拟和混合信号设计工程师提供了一个全面、专业且易于使用的仿真环境，显著提高了 ADC 设计的效率和质量。
