最近在研究风储调频相关项目，使用Matlab/Simulink搭建模型，重点围绕四机两区系统展开，还真发现了不少有趣的内容，和大家分享分享。

一、背景与目标

随着风电在电力系统中的占比逐渐增大，其对系统频率稳定性的影响不容忽视。我们这次要实现的，就是在四机两区系统中，让风电和储能有效参与一次调频，提升系统频率特性。而且特别设定了风电渗透率为25% ，这可是个关键指标。

二、实现方法

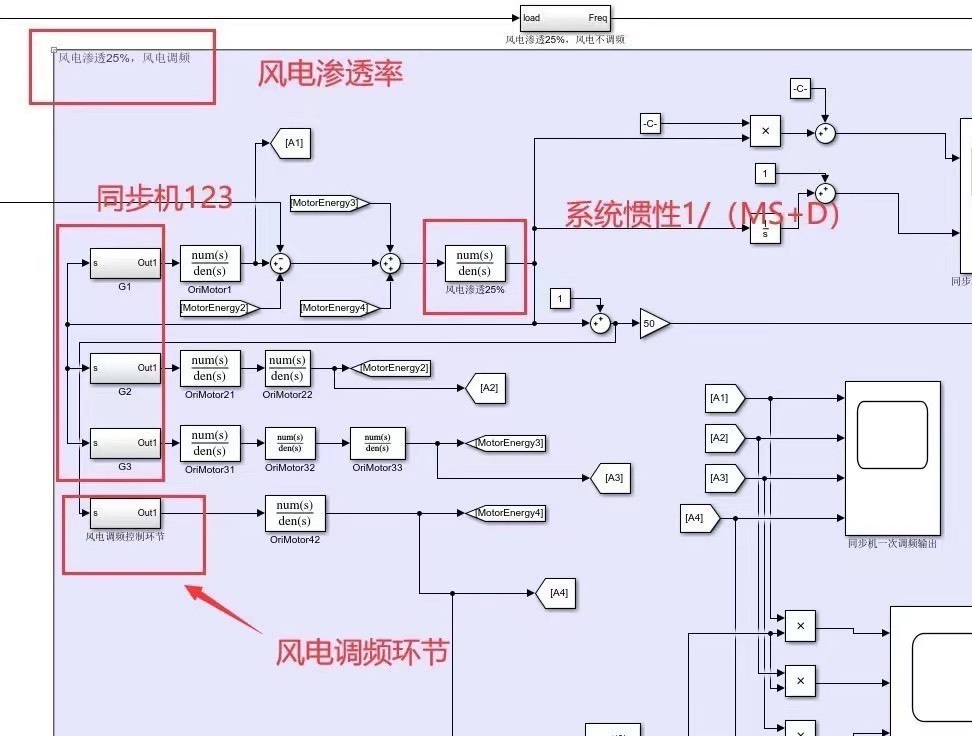

1. 频域模型法

整个系统采用频域模型法，这是核心的建模思路。为啥选频域呢？频域分析能让我们从不同频率成分的角度去理解系统的响应，对于复杂的电力系统来说，能更清晰地把握各个环节对频率变化的作用。在Matlab里，通过一系列的传递函数和频域模块搭建系统框架，这里简单示意一下频域模型中一个环节的代码示例（实际代码会更复杂，这里仅为示意）：

% 定义一个简单的传递函数环节
num = [1]; % 分子多项式系数
den = [1 0.5 1]; % 分母多项式系数
sys = tf(num, den); % 创建传递函数模型
bode(sys); % 绘制伯德图查看频域特性

上面这段代码简单创建了一个传递函数，并通过 bode 函数绘制其伯德图，从图中我们就能直观看到这个环节在不同频率下的幅值和相位特性，对我们理解整个频域模型很有帮助。

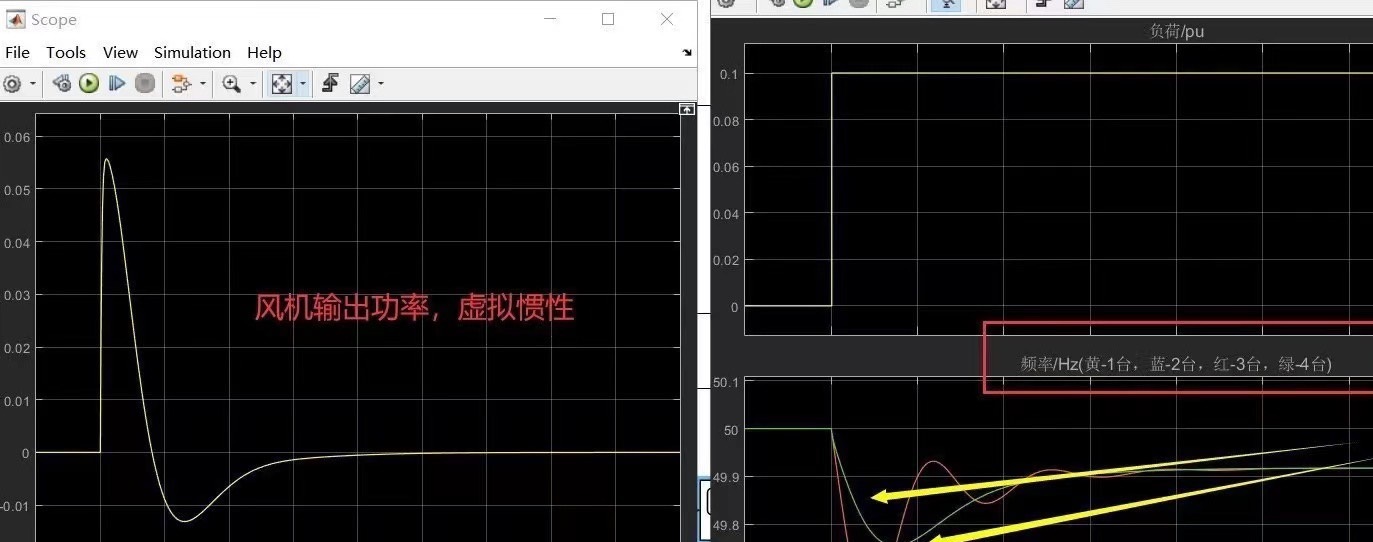

2. 附加虚拟惯性控制与储能附加下垂控制

为了让风电更好地参与一次调频，给风电加入了虚拟惯性控制。简单说，就是模拟传统同步发电机的惯性响应，让风电在频率变化时能快速做出功率调整。而储能则采用附加下垂控制，根据频率偏差调整储能的充放电功率。看一段简单的虚拟惯性控制代码片段：

% 虚拟惯性控制相关参数
Kp = 0.1; % 比例系数
Ki = 0.01; % 积分系数
% 频率偏差计算
df = f_ref - f_measured; % f_ref为参考频率，f_measured为测量频率
% 虚拟惯性控制输出功率调整量
P_adjust = Kp * df + Ki * cumsum(df) * Ts; % Ts为采样时间

这里通过比例积分控制，根据频率偏差 df 计算出功率调整量 P_adjust，让风电功率能随着频率变化及时调整。

matlab/simulink 风储调频，风电调频，一次调频，四机两区系统，采用频域模型法使得风电渗透率25%，附加虚拟惯性控制，储能附加下垂控制，参与系统一次调频，系统频率特性优。 有SOC特性 特点，风储联合仿真速度很快，只需要5秒钟 特别强调，本人参数来自IEEE经典四机两区系统，频域模型。

储能的下垂控制代码类似，根据频率偏差调整储能充放电功率，以此参与系统一次调频。

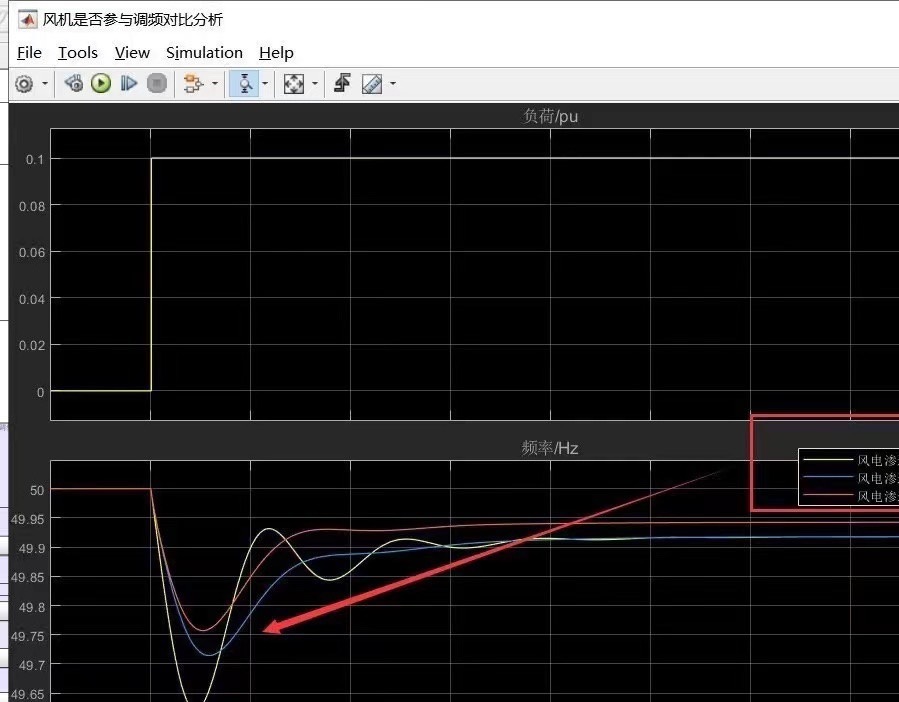

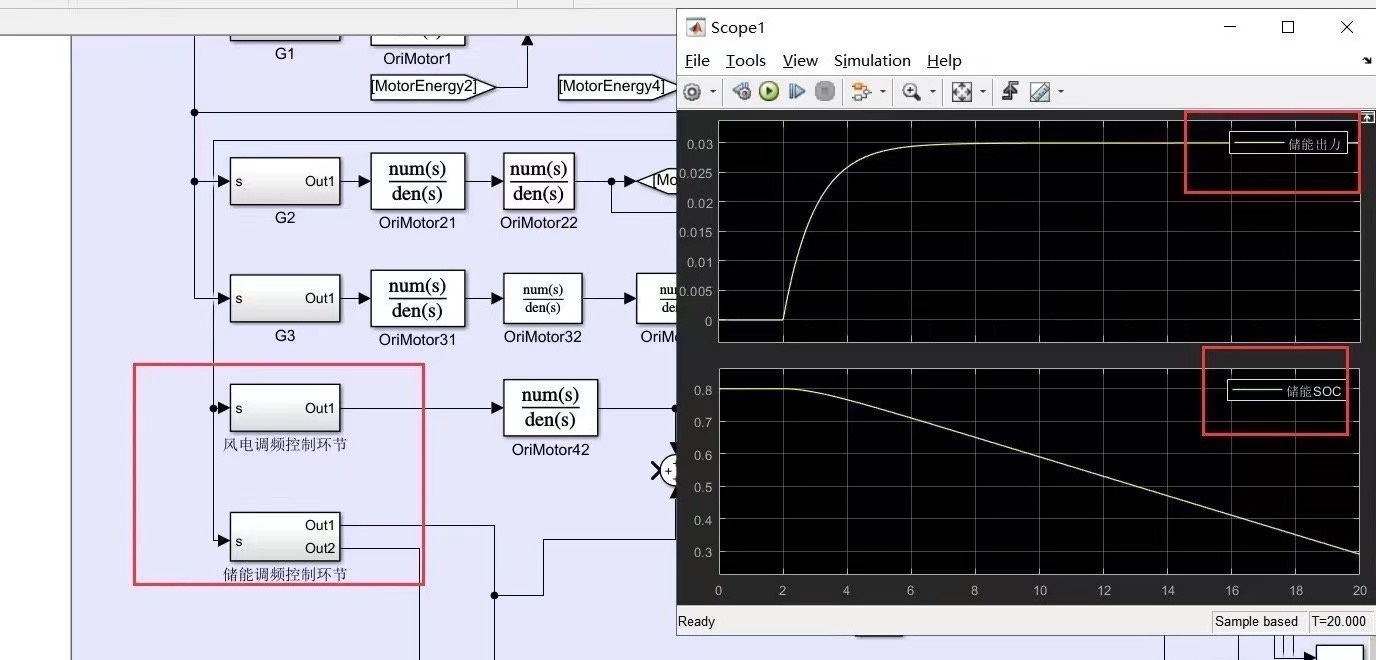

三、SOC特性

在这个风储联合系统里，储能的SOC（State of Charge，荷电状态）特性很重要。它直接关系到储能的充放电能力和系统的稳定性。我们在模型里实时监测和控制SOC，确保其在合理范围内。比如，当SOC过高时，减少充电功率；SOC过低时，限制放电功率。

四、仿真速度优势

这次风储联合仿真有个很大的亮点，就是速度很快，只需要5秒钟就能完成一次完整的仿真。这在实际项目开发和测试中太方便了，能快速验证各种控制策略和参数调整的效果。得益于Matlab/Simulink高效的仿真引擎，以及我们对模型的优化，才能达到这么快的速度。

五、总结

这次基于Matlab/Simulink，采用频域模型法，围绕IEEE经典四机两区系统进行的风储调频研究，通过附加虚拟惯性控制和储能附加下垂控制，有效提升了系统频率特性。快速的仿真速度也为进一步优化和扩展研究提供了便利。希望这篇分享能给同样在研究相关领域的朋友一些启发，一起探讨更多有趣的想法。
