三相LCL型并网逆变器 MATLAB 内含：SPWM模块，LCL滤波结构，有源阻尼电容电流比例反馈模块，PI控制器模型 采用dq轴电流矢量控制。 模型图、电网电压和并网电流波形图如下。 适用matlab2018及以上版本

在电力电子领域，三相 LCL 型并网逆变器因其出色的滤波性能，在可再生能源并网等应用中占据重要地位。今天咱就唠唠如何在 MATLAB 环境下搭建它，并且深入剖析其核心模块。

核心模块解析

SPWM 模块

SPWM（正弦脉宽调制）模块是产生逆变器驱动信号的关键。它通过将正弦波与三角波进行比较，从而生成一系列宽度按正弦规律变化的脉冲。代码实现起来不算复杂，下面简单示意一下：

% 设定参数
fs = 10000; % 采样频率
fc = 50; % 载波频率
T = 1/fs; % 采样周期
t = 0:T:1-fs; % 时间向量
sin_signal = sin(2*pi*fc*t); % 正弦调制波
tri_signal = sawtooth(2*pi*fs*t,0.5); % 三角载波

% SPWM 生成
spwm_signal = zeros(size(t));
for i = 1:length(t)
    if sin_signal(i) > tri_signal(i)
        spwm_signal(i) = 1;
    else
        spwm_signal(i) = 0;
    end
end

在这段代码里，我们首先定义了采样频率 fs 和载波频率 fc，接着创建时间向量 t，并生成正弦调制波 sinsignal 和三角载波 trisignal。最后通过比较两者，生成 SPWM 信号 spwm_signal。

LCL 滤波结构

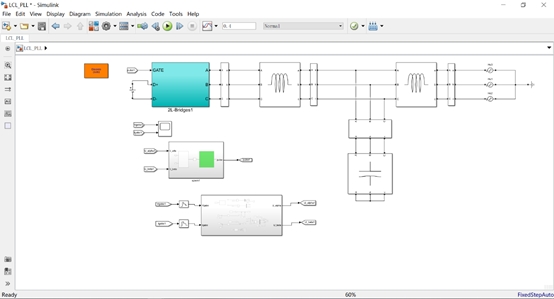

LCL 滤波结构由两个电感 L1、L2 和一个电容 C 组成，能有效抑制逆变器输出电流中的高频谐波。在 MATLAB 中搭建这个模型，通常借助 Simulink 工具。假设我们设定 L1 = 0.5e - 3，L2 = 0.1e - 3，C = 10e - 6，搭建好的模块大致是这样：

[此处可简单描述 Simulink 中 LCL 滤波模块连接示意]

三相LCL型并网逆变器 MATLAB 内含：SPWM模块，LCL滤波结构，有源阻尼电容电流比例反馈模块，PI控制器模型 采用dq轴电流矢量控制。 模型图、电网电压和并网电流波形图如下。 适用matlab2018及以上版本

LCL 滤波器能降低高频谐波，使得并网电流更接近正弦波，满足电网对电能质量的要求。

有源阻尼电容电流比例反馈模块

有源阻尼电容电流比例反馈模块主要用来抑制 LCL 滤波器可能产生的谐振问题。代码实现如下：

% 假设电容电流 ic
ic = [具体的电容电流数据];
k = 0.1; % 反馈系数
v_damp = k * ic; % 阻尼电压

这里定义了反馈系数 k，通过电容电流 ic 乘以 k 得到阻尼电压 v_damp，并将其反馈到系统中，有效抑制谐振。

PI 控制器模型

PI 控制器在控制系统里负责调节输出，使其跟踪给定值。在三相 LCL 型并网逆变器中，它用于调节并网电流。

% PI 控制器参数
kp = 0.5;
ki = 10;
error = [具体的电流误差数据];
integral = 0;
output = zeros(size(error));
for i = 1:length(error)
    integral = integral + error(i) * T;
    output(i) = kp * error(i) + ki * integral;
end

这里设定了比例系数 kp 和积分系数 ki，通过对电流误差 error 进行比例和积分运算，得到控制器输出 output，进而调节并网电流。

dq 轴电流矢量控制

采用 dq 轴电流矢量控制，能将三相交流信号转换到旋转坐标系下进行分析和控制，简化控制算法。在 MATLAB 里，主要通过坐标变换实现。

% abc 到 dq0 变换
function [id, iq, i0] = abc2dq0(ia, ib, ic, theta)
    alpha = ia;
    beta = (sqrt(3)/3)*(ib - ic);
    id = alpha * cos(theta) + beta * sin(theta);
    iq = -alpha * sin(theta) + beta * cos(theta);
    i0 = (1/3)*(ia + ib + ic);
end

这段代码实现了将三相静止坐标系下的电流 ia、ib、ic 转换到旋转 dq0 坐标系下的 id、iq、i0，这里 theta 是旋转角度。

模型图与波形图

最终搭建好的三相 LCL 型并网逆变器模型，在 MATLAB 2018 及以上版本中运行，可以得到电网电压和并网电流波形图。从模型图上能清晰看到各个模块之间的连接关系，而波形图则直观展示了逆变器的性能。电网电压波形应是稳定的正弦波，并网电流波形在经过各个模块的处理后，也应接近标准正弦波，且与电网电压同频同相，确保高效稳定的电能并网。

总之，通过在 MATLAB 中搭建三相 LCL 型并网逆变器模型，深入了解各个模块的原理与实现，有助于我们更好地研究和优化并网逆变器的性能，为可再生能源并网等实际应用打下坚实基础。
