1. 引言

1.1 项目背景

IEC 61850 是电力自动化领域的重要标准，其中 CID（Configured IED Description）文件描述了智能电子设备（IED）的配置信息，包括数据集、报告控制块、数据实例等。在工程实践中，往往需要从 CSV 表格导入配置数据，自动生成符合标准的 CID 文件，以提高配置效率和准确性。

1.2 目的与目标

本程序旨在提供一个图形化工具，通过解析用户定义的 CSV 文件，结合 IEC 61850 数据类型模板（DataTypeTemplates.xml），生成完整的 CID 文件。主要目标包括：

• 支持多逻辑设备（LDevice）配置，LDevice 实例名取自 CSV。
• 自动为每个数据集生成报告控制块（仅当数据集包含 ST/MX 类型数据）。
• 根据 CSV 中的描述（desc）填充 DOI 的 desc 属性和 dU 的值。
• 支持 CSV 中指定数据属性（DAI）的 sAddr 属性。
• 对 CSV 中出现的所有 DO/DA 路径进行模板存在性校验，确保配置与模板一致。
• 提供详细的调试日志窗口，方便用户排查问题。

2. 系统概述

2.1 功能简介

程序通过 PyQt6 构建图形界面，主要流程如下：

1. 用户选择 CSV 文件（可自动检测编码）和数据类型模板 XML 文件。
2. 点击“Parse CSV”按钮，预览 CSV 数据。
3. 点击“Generate CID”按钮，程序解析 CSV、验证模板、生成 CID 文件，并弹出保存对话框。
4. 底部的调试窗口实时显示解析过程中的警告、错误和统计信息。

2.2 技术栈

• 编程语言：Python 3
• GUI 框架：PyQt6
• 数据处理：csv 模块（标准库）、xml.etree.ElementTree（标准库）
• 编码检测：尝试常用编码（utf-8, gbk, gb2312, ansi, cp1252）

3. 功能需求

3.1 核心功能

• CSV 解析：读取 CSV 文件，支持多种编码，自动检测。
• 数据类型模板加载：解析 DataTypeTemplates.xml，提取 LNodeType、DOType、DAType、EnumType。
• 逻辑节点（LN）实例化：根据 CSV 中出现的 LNType 自动创建 LN 元素，并为每个 LN 下的 DO 生成 DOI 及其子 DAI。
• 数据集生成：根据 CSV 中 Type=Dataset 的行，为每个数据集名称收集 FCDA 列表，生成 DataSet 元素。
• 报告控制块生成：仅当数据集所有 FCDA 的 FC 为 ST 或 MX 时生成 ReportControl，并根据 FC 类型决定缓冲属性（ST→缓冲，MX→非缓冲，混合→缓冲并告警）。报告属性包括 intgPd="30000", rptID="NULL", bufTime="100" 等，TrgOps 和 OptFields 按示例固定。
• DOI 描述映射：将 CSV 中的 Desc 列设置为对应 DOI 的 desc 属性，并用于填充 dU 的值。
• sAddr 属性：将 CSV 中的 sAddr 列设置为对应 DAI 的 sAddr 属性（支持复合 DA 路径，如 mag.f）。
• 多 LDevice：根据 CSV 中的 LDName 列创建多个 LDevice，LDevice 顺序与 CSV 中首次出现顺序一致，每个 LDevice 下拥有独立的 LLN0。
• prefix 支持：CSV 中的 prefix 列应用到 FCDA 和 LN 元素。
• 模板存在性校验：对 CSV 中每一行（包括 Dataset 和 Control）的 DO 和 DA 路径，递归检查是否在模板中存在，若不存在则报错并终止生成。
• LN 重复性校验：同一 LDevice 下不允许出现相同的 (prefix, lnClass, lnInst) 组合。
• 数据集 FCDA 数量限制：单个数据集的 FCDA 数量超过 256 时报错。
• FCDA 简化：生成的 FCDA 中不包含 daName 属性。

3.2 高级特性

• 自动为 LLN0 创建默认实例（若 CSV 中未定义）。
• 报告按 LDevice 分组，每个 LDevice 内先放置所有 DataSet，再放置所有 ReportControl。
• 支持排除特定 DO（如 SV）和特定 DAI（如 subEna, subVal 等取代相关 DAI）的实例化。
• 跳过 fc=CF 的 DAI 实例化。

4. 系统架构

4.1 总体架构

程序采用 MVC 风格的单窗口架构，由以下几部分组成：

• 视图层：MainWindow 类（PyQt6），包含文件选择、按钮、表格、日志窗口。
• 控制层：MainWindow 的事件处理方法（parse_csv, generate_cid），负责协调数据流。
• 模型层：DataTypeResolver 类（模板解析与查询）、CSV 解析函数、CID 生成函数（generate_cid）。

4.2 模块划分

• CSV 解析模块：parse_csv 函数，自动检测编码，返回列表字典。
• 模板解析模块：DataTypeResolver 类，解析 XML 并构建类型字典，提供类型查询、默认值获取、路径验证等功能。
• 数据收集与验证模块：在 MainWindow.generate_cid 中，分多步收集原始数据、验证 LN 重复性、验证模板路径、构建最终数据结构。
• CID 生成模块：generate_cid 函数，接收处理好的数据结构，构造 SCL 树并写入文件。
• 日志模块：通过 log_message 回调，将信息输出到调试窗口。

5. 模块设计

5.1 DataTypeResolver 类

• 属性：
  • lnode_types, do_types, da_types, enum_types：字典，ID 到对应 XML 元素的映射。
• 方法：
  • _parse()：遍历模板根节点，填充各字典。
  • get_ln_type(type_id)、get_do_type(type_id)、get_da_type(type_id)：返回对应元素，若不存在则记录警告。
  • get_enum_default(enum_type_id)：返回枚举类型中 ord 最小的枚举值文本。
  • verify_do_da_path(ln_type_id, do_name, da_full_path)：递归验证给定 LN 类型下是否存在指定 DO 的 DA 路径。利用 _find_da_in_do_type 和 _find_bda_in_da_type 实现。
  • generate_doi_for_ln(...)：核心方法，为指定 LN 生成所有 DOI。遍历 LNodeType 的 DO 元素，为每个 DO 创建 DOI，调用 _generate_dai_for_do 递归生成 DAI，并在控制 DO 时强制注入 ctlModel/sboTimeout。
  • _generate_dai_for_do、_generate_bda_for_da_type、_create_dai：递归处理 DOType 和 DAType，生成 DAI 或 SDI，并根据模板默认值、CSV 描述、sAddr、控制标志等设置值。

5.2 数据收集与验证模块

位于 MainWindow.generate_cid 中，分为多个步骤：

1. 收集原始数据：遍历所有 CSV 行（仅 Dataset 和 Control），提取：
   • raw_ln_info：键 (ld, prefix, ln_inst, ln_type) → True，用于后续 LN 实例收集。
   • raw_fcda_list：仅 Dataset 行，存储数据集信息。
   • raw_do_desc：键 (ld, prefix, ln_inst, ln_type, do_name) → desc，用于 DOI 描述。
   • raw_dai_saddr：键 (ld, prefix, ln_inst, ln_type, do_name, da_name) → sAddr。
   • validation_items：存储 (ld, prefix, ln_inst, ln_type, do_name, da_name) 用于模板验证。
2. LN 解析与重复性校验：
   • 遍历 raw_ln_info，通过 dt_resolver.get_ln_type 获取 lnClass，构建 ln_candidates 列表。
   • 检查重复 LN（同一 LD 下 (prefix, ln_class, ln_inst) 是否重复），若重复则报错退出。
   • 构建最终 ln_instances 字典：键 (ld, prefix, ln_class, ln_inst) → ln_type。
3. 模板存在性校验：
   • 遍历 validation_items，利用 dt_resolver.verify_do_da_path 验证路径，失败则记录并最终报错。
4. 构建 do_desc_map、dai_saddr_map：将原始键中的 ln_type 替换为 ln_class。
5. 构建 control_do_by_ln：记录每个 LN 下的控制 DO 名称集合。
6. 构建 datasets：将 raw_fcda_list 转换为以数据集名称为键的字典，每个 fcda 包含 ldInst, prefix, lnClass, lnInst, doName, daName, fc。

5.3 CID 生成模块（generate_cid 函数）

1. 创建 SCL 根元素，添加固定的 Header、Communication 块（模板化内容）。
2. 添加 IED 元素，并在其中添加固定的 Services 块。
3. 创建 AccessPoint（name="S1"）和 Server，并添加 Authentication。
4. 多 LDevice 处理：
   • 收集所有出现的 LDevice 名称，按首次出现顺序构建列表。
   • 为每个 LDevice 创建 <LDevice> 元素，inst 属性直接取 LDName。
5. 创建 LN 元素：
   • 先遍历所有 LDevice，为每个 LDevice 创建其下的 LLN0（若 CSV 中未定义，则自动创建默认 LLN0）。
   • 再创建其他 LN，确保 LLN0 位于 LDevice 子节点最前面。
6. 数据集与报告分组：
   • 将数据集按 LDevice 分组（ld_datasets）。
   • 对每个 LDevice，先遍历所有数据集生成 <DataSet> 元素，再遍历所有数据集生成 <ReportControl> 元素，实现所有数据集在前、所有报告在后的顺序。
7. 报告生成逻辑：
   • 检查数据集所有 FCDA 的 FC 集合，若不为 {'ST'}、{'MX'} 或 {'ST','MX'} 则跳过。
   • 根据 FC 集合确定缓冲属性、entryID 值。
   • 设置报告属性：name（brcb/urcb+数据集名首字母大写）、datSet、intgPd="30000"、rptID="NULL"、confRev="1"、buffered、bufTime="100"。
   • 添加 TrgOps 和 OptFields 子元素（按示例固定）。
8. DOI 生成：
   • 遍历所有 LN 元素，调用 dt_resolver.generate_doi_for_ln，传入对应 LN 的 do_desc_map、dai_saddr_map 和控制 DO 集合。
   • 在 generate_doi_for_ln 内部，处理完模板中的 DAI 后，若 DO 在控制集合中，则强制添加/覆盖 ctlModel 和 sboTimeout。
9. 添加数据类型模板（深拷贝后附加）。
10. 写入文件，使用 ET.indent 美化输出。

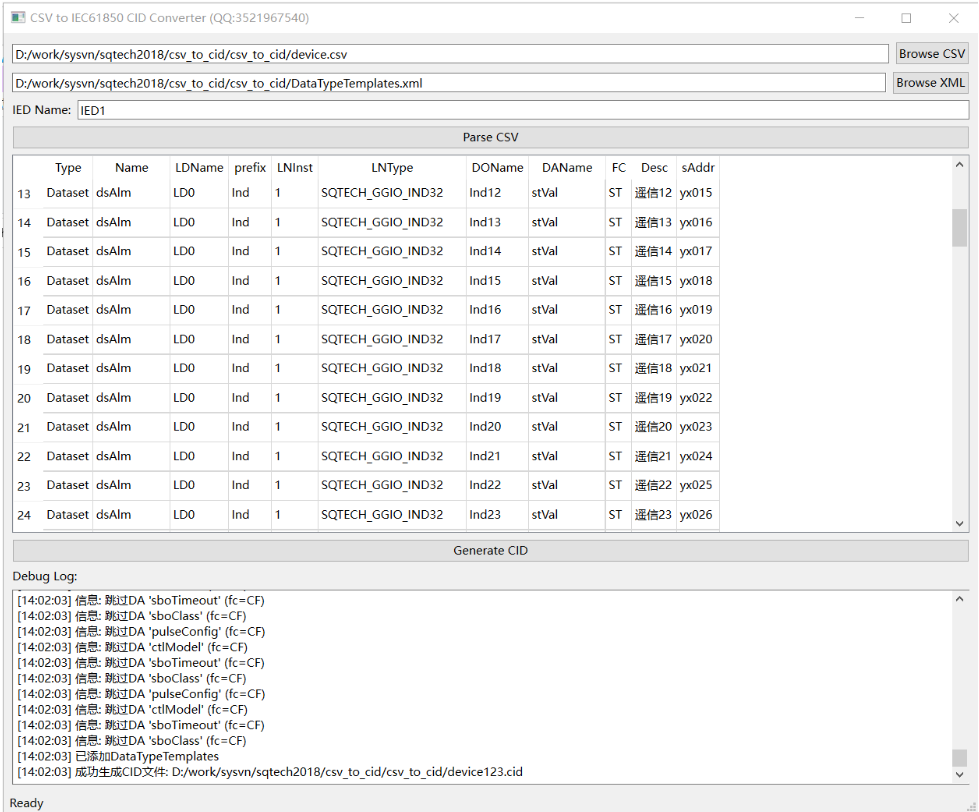

5.4 GUI 界面（MainWindow 类）

• 布局：垂直布局，包含文件选择、IED 名称输入、解析按钮、表格、生成按钮、调试窗口。
• 表格：用于预览 CSV 数据，自动调整列宽。
• 调试窗口：只读 QTextEdit，通过 log_message 方法添加带时间戳的日志，自动滚动到底部。
• 按钮事件：
  • browse_file：选择 CSV 文件。
  • browse_dt_file：选择 XML 模板文件，加载并初始化 DataTypeResolver。
  • parse_csv：解析 CSV 并填充表格。
  • generate_cid：执行上述数据收集、验证、生成流程，若出错则弹出消息框并记录日志。

6. 关键算法与数据结构

6.1 CSV 编码检测

尝试一系列常用编码（utf-8, gbk, gb2312, ansi, cp1252），直至成功读取。若全部失败，抛出异常。

6.2 模板路径验证算法

verify_do_da_path 采用递归下降方式：

• 首先在 LNodeType 中查找指定 DO，获取其 DOType ID。
• 然后在 DOType 中按路径段逐步查找：若当前段对应 SDO，则进入其引用的 DOType；若对应 DA 且 bType="Struct"，则进入其引用的 DAType；若对应 DA 且为叶子，则返回成功；若对应 BDA，类似处理。
• 若任何一步查找失败，返回 False 并记录详细日志。

6.3 递归生成 DOI/DAI

generate_doi_for_ln 遍历 LNodeType 的 DO，为每个 DO 创建 DOI，然后调用 _generate_dai_for_do 处理 DOType 的 DA 和 SDO。_generate_dai_for_do 递归遍历 DA 和 SDO，对于结构体类型，创建 SDI 并进入子结构。此过程中，会利用传入的 dai_saddr_map（键为 (do_name, full_path)）为叶子 DAI 设置 sAddr 属性，并根据是否控制 DO 和当前 DA 名称，决定是否覆盖值为固定值。

6.4 多 LDevice 顺序保持

使用 OrderedDict 和列表记录首次出现的 LDevice 名称，确保生成顺序与 CSV 中首次出现顺序一致。

6.5 数据集与报告顺序控制

在 generate_cid 中，对每个 LDevice 先循环生成所有 DataSet，再循环生成所有 ReportControl，不混合。

6.6 控制 DO 特殊 DAI 注入

在 generate_doi_for_ln 中，处理完模板中的 DAI 后，通过 doi.find 检查是否已存在 ctlModel 和 sboTimeout，若不存在则创建新的 DAI，并设置固定值的 <Val> 子元素。这保证了即使模板中未定义这些 DAI，最终 CID 中也会出现。

6.7 数据结构设计

• ln_instances：{(ld, prefix, lnClass, lnInst): ln_type}，用于快速查找 LN 类型。
• do_desc_map：{(ld, prefix, lnClass, lnInst, doName): desc}，用于设置 DOI 的 desc。
• dai_saddr_map：{(ld, prefix, lnClass, lnInst, doName, fullDaPath): sAddr}，用于设置 DAI 的 sAddr。
• control_do_by_ln：{(ld, prefix, lnClass, lnInst): set(doName)}，用于识别控制 DO。
• datasets：{ds_name: {"desc": ds_desc, "fcda": [fcda_dict]}}，其中 fcda_dict 包含 ldInst, prefix, lnClass, lnInst, doName, daName, fc。

7. 使用说明

7.1 环境准备

• 安装 Python 3.6+。
• 安装 PyQt6：pip install PyQt6。
• 准备 CSV 文件和数据类型模板 XML 文件。

7.2 CSV 格式要求

• 必须包含以下列（大小写敏感）：
  • Type：取值 Dataset 或 Control。
  • Name：数据集名称（仅 Dataset 行需要）。
  • LDName：逻辑设备实例名（如 LD0, LD1）。
  • prefix：LN 前缀（可为空）。
  • LNInst：LN 实例号（可为空，表示 0）。
  • LNType：逻辑节点类型 ID，必须与模板中的 LNodeType id 匹配。
  • DOName：数据对象名称。
  • DAName：数据属性完整路径（如 stVal, mag.f）。
  • FC：功能约束（如 ST, MX, CO）。
  • Desc：描述（可选，用于 DOI 的 desc 和 dU 的值）。
  • sAddr：sAddr 属性值（可选）。
• 示例：

csv

Type,Name,LDName,prefix,LNInst,LNType,DOName,DAName,FC,Desc,sAddr
Dataset,dsAlm,LD0,,1,SQTECH_GGIO_ALM,Alm1,stVal,ST,遥信1,yx004
Control,,LD0,,1,SQTECH_GGIO_SPC,SPCSO1,Oper.ctlVal,CO,遥控1,yk000

7.3 数据类型模板要求

• 必须是有效的 XML 文件，包含 <DataTypeTemplates> 根元素（可位于 <SCL> 内或作为根）。
• 模板中必须包含所有 CSV 中引用的 LNType、DOType、DAType、EnumType。
• 每个 LNodeType 必须有 lnClass 属性。

7.4 操作步骤

1. 运行程序：python csv_to_cid.py。
2. 点击“Browse CSV”选择 CSV 文件。
3. 点击“Browse XML”选择数据类型模板文件。
4. 输入 IED 名称（默认 IED1）。
5. 点击“Parse CSV”预览数据。
6. 点击“Generate CID”，选择保存路径。
7. 查看调试窗口中的日志，确认无错误后，CID 文件生成成功。

下载地址：sqtech_2018 (sqtech_2018) - Gitee.com
