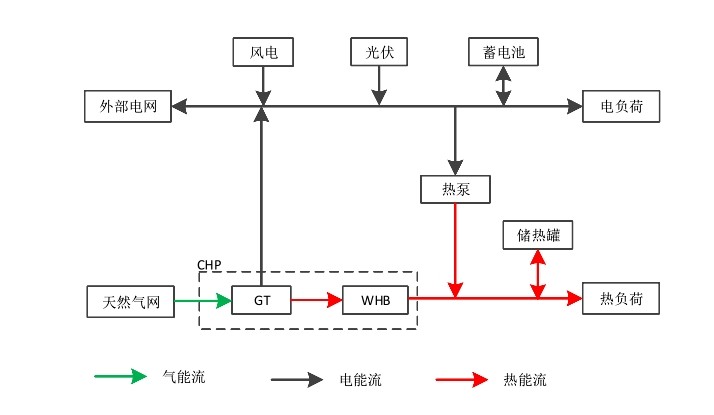

基于多时间尺度的灵活性资源优化配置 关键词：多时间尺度；模型预测控制；日内滚动优化； 1. 程序:matlab-yalmip-cplex 2.设备：以包含风力场、光伏电站、微型燃气轮机、蓄电池、余热锅炉、热泵、储热罐和电/热负荷的多能源微网系统为研究对象，构建了各微源的数学模型。 3.内容:提出一种多时间尺度下考虑负荷需求响应机制的微网优化调度策略。 在日前阶段，以源-荷日前预测数据和分时电价数据为基础，利用价格型需求响应机制引导用户积极参与负荷调整，从而平滑了负荷曲线，减小了系统调峰压力，在此基础上，以微网运维成本、购电成本、购气成本和污染物排放惩罚成本之和最小为优化目标建立了日前优化调度模型；在日内阶段，为了进一步提高调度精度，以各分布式电源日内-日前功率方差最小为目标函数，建立微网日内滚动优化调度模型。 最后得到日前和日内不同阶段下各分布式电源的最优功率曲线以及运行成本值。 这段程序是一个电力系统调度优化程序，主要用于优化电力系统的电负荷和热负荷的分配和调度。下面我将对程序进行详细的解释和分析。 首先，程序开始的部分是一些数据的初始化，包括电负荷、热负荷、风电出力、光伏出力、需求响应前后电价和热价等数据的定义和赋值。 接下来是一些参数的定义，包括柔性负荷参数、购售电参数、热泵参数、燃气轮机参数、蓄电池参数、储热罐参数和运维成本参数等。 然后是一些变量的定义，包括转移电负荷量、消减电负荷量、转移热负荷量、消减热负荷量、优化后的电负荷、优化后的热负荷、燃气轮机输出电功率、热泵输入功率、储热罐储冷功率、储热罐放热功率、蓄电池功率、蓄电池充电功率、蓄电池放电功率、购电电量、售电电量、风电实际出力和光伏实际出力等。 接下来是需求侧响应优化的部分，包括价格型需求响应和电负荷功率平衡、热负荷功率平衡、购售电约束、燃气轮机发电约束、热泵输入功率约束、风电功率约束、光伏功率约束、电池充放电约束、SOC约束和储热罐充放热约束等。 然后是目标函数的定义，包括购电成本、购气成本和运维成本等。 接下来是绘图部分，包括电负荷曲线、热负荷曲线、价格曲线、风电光伏实际出力和预测值对比、电负荷功率平衡、热负荷功率平衡、蓄电池充放电量、蓄电池荷电状态、储热罐充放热量和储热罐剩余容量百分比等的绘制。 接下来是日内滚动优化调度的部分，包括数据扩展、变量的定义、约束条件的定义、目标函数的定义和求解过程。 最后是绘图部分，包括燃气轮机日前/日内供电曲线、日前/日内购售电曲线、日前/日内蓄电池充放电曲线和日前/日内热泵功率曲线等的绘制。 总的来说，这段程序主要是用于电力系统的调度优化，通过对电负荷和热负荷的优化分配，实现电力系统的经济运行和能源的高效利用。程序涉及到的知识点包括电力系统调度、需求响应、优化算法和数据处理等。

一、系统概述

多时间尺度微网优化调度系统是面向“双碳”目标下能源转型需求开发的综合性调度工具，聚焦高比例可再生能源接入场景下的微网运行优化问题。该系统通过日前-日内双阶段调度框架，结合价格型需求响应机制，实现对风电、光伏等波动性电源的高效消纳，同时平衡微网运行经济性与可靠性。

基于多时间尺度的灵活性资源优化配置 关键词：多时间尺度；模型预测控制；日内滚动优化； 1. 程序:matlab-yalmip-cplex 2.设备：以包含风力场、光伏电站、微型燃气轮机、蓄电池、余热锅炉、热泵、储热罐和电/热负荷的多能源微网系统为研究对象，构建了各微源的数学模型。 3.内容:提出一种多时间尺度下考虑负荷需求响应机制的微网优化调度策略。 在日前阶段，以源-荷日前预测数据和分时电价数据为基础，利用价格型需求响应机制引导用户积极参与负荷调整，从而平滑了负荷曲线，减小了系统调峰压力，在此基础上，以微网运维成本、购电成本、购气成本和污染物排放惩罚成本之和最小为优化目标建立了日前优化调度模型；在日内阶段，为了进一步提高调度精度，以各分布式电源日内-日前功率方差最小为目标函数，建立微网日内滚动优化调度模型。 最后得到日前和日内不同阶段下各分布式电源的最优功率曲线以及运行成本值。 这段程序是一个电力系统调度优化程序，主要用于优化电力系统的电负荷和热负荷的分配和调度。下面我将对程序进行详细的解释和分析。 首先，程序开始的部分是一些数据的初始化，包括电负荷、热负荷、风电出力、光伏出力、需求响应前后电价和热价等数据的定义和赋值。 接下来是一些参数的定义，包括柔性负荷参数、购售电参数、热泵参数、燃气轮机参数、蓄电池参数、储热罐参数和运维成本参数等。 然后是一些变量的定义，包括转移电负荷量、消减电负荷量、转移热负荷量、消减热负荷量、优化后的电负荷、优化后的热负荷、燃气轮机输出电功率、热泵输入功率、储热罐储冷功率、储热罐放热功率、蓄电池功率、蓄电池充电功率、蓄电池放电功率、购电电量、售电电量、风电实际出力和光伏实际出力等。 接下来是需求侧响应优化的部分，包括价格型需求响应和电负荷功率平衡、热负荷功率平衡、购售电约束、燃气轮机发电约束、热泵输入功率约束、风电功率约束、光伏功率约束、电池充放电约束、SOC约束和储热罐充放热约束等。 然后是目标函数的定义，包括购电成本、购气成本和运维成本等。 接下来是绘图部分，包括电负荷曲线、热负荷曲线、价格曲线、风电光伏实际出力和预测值对比、电负荷功率平衡、热负荷功率平衡、蓄电池充放电量、蓄电池荷电状态、储热罐充放热量和储热罐剩余容量百分比等的绘制。 接下来是日内滚动优化调度的部分，包括数据扩展、变量的定义、约束条件的定义、目标函数的定义和求解过程。 最后是绘图部分，包括燃气轮机日前/日内供电曲线、日前/日内购售电曲线、日前/日内蓄电池充放电曲线和日前/日内热泵功率曲线等的绘制。 总的来说，这段程序主要是用于电力系统的调度优化，通过对电负荷和热负荷的优化分配，实现电力系统的经济运行和能源的高效利用。程序涉及到的知识点包括电力系统调度、需求响应、优化算法和数据处理等。

系统核心价值在于：

1. 解决风光发电随机性、波动性导致的预测误差问题，通过多时间尺度逐级修正调度计划；
2. 引入需求响应机制，引导用户调整用能行为，平抑负荷峰谷差；
3. 协调微型燃气轮机、蓄电池、储热罐、热泵等多类型灵活性资源，实现电-热多能互补。

技术实现上，系统基于MATLAB平台开发，采用YALMIP工具箱构建优化模型，调用CPLEX商业求解器高效求解混合整数规划问题，支持24小时日前调度（1h时间粒度）与96时段日内滚动调度（15min时间粒度）。

二、核心模块功能解析

2.1 需求弹性矩阵模块（ElasticityMatrix.m）

2.1.1 功能定位

该模块是价格型需求响应的基础组件，负责构建用户用能弹性矩阵，量化不同时段电价/热价变化对用户负荷调整行为的影响。弹性矩阵是连接价格信号与负荷响应的核心桥梁，直接决定需求响应策略的合理性与有效性。

2.1.2 核心逻辑

1. 时段分类：根据输入的电价/热价数据，自动识别“谷、平、峰”三个时段，其中：
   - 谷时段：价格等于全天最小值；
   - 峰时段：价格等于全天最大值；
   - 平时段：价格介于谷、峰之间。
2. 弹性系数赋值：基于《需求侧响应理论模型与应用研究》的经典数据，为不同时段组合分配弹性系数，核心规律包括：
   - 同时段自弹性系数为-0.1（价格上涨1%，本时段负荷下降0.1%）；
   - 跨时段互弹性系数为正值，体现负荷在不同时段的转移特性（如谷时段价格变化对峰时段负荷的影响系数为0.012）；
3. 矩阵生成：遍历24个时段，生成24×24的弹性矩阵，覆盖所有时段间的价格-负荷响应关系。

2.1.3 输入输出

• 输入：时段电价/热价数组（长度24）；
• 输出：24×24的需求弹性矩阵（Z），其中Z(i,j)代表j时段价格变化对i时段负荷的影响系数。

2.2 需求响应计算模块（IBDR.m）

2.2.1 功能定位

该模块是需求响应机制的执行核心，基于弹性矩阵计算可转移负荷量与可中断负荷量，实现对原始负荷曲线的优化调整，最终输出“削峰填谷”后的目标负荷曲线。

2.2.2 核心逻辑

1. 负荷分类处理：将用户负荷分为可转移负荷（SL）与可中断负荷（CL）两类，分别计算响应量：
   - 可转移负荷：用户根据价格信号将高电价时段负荷转移至低电价时段，无负荷总量损失；
   - 可中断负荷：用户在高电价时段削减部分非必要负荷，需由微网运营商提供补偿。
2. 响应量计算：
   - 基于弹性矩阵（ZSL/ZCL）与价格变化率（(调整后价格-原始价格)/原始价格），通过积分计算各时段负荷调整系数；
   - 结合用户负荷基数与负荷类型占比（如可转移负荷占比30%、可中断负荷占比15%），最终确定各时段的负荷转移量与削减量；
3. 合理性校验：对可中断负荷响应量进行约束，仅允许价格上涨时段产生负荷削减（避免用户在价格下降时削减负荷）。

2.2.3 输入输出

• 输入：弹性矩阵（ZSL/ZCL）、原始负荷数组、调整前后电价/热价数组、负荷类型占比系数；
• 输出：24时段可转移负荷量数组（Psl）、24时段可中断负荷量数组（Pcl）。

2.3 多时间尺度优化调度模块（Multi_time_optimization.m）

该模块是系统的核心调度引擎，包含日前优化调度与日内滚动优化调度两大子模块，实现从长周期计划制定到短周期动态修正的全流程调度。

2.3.1 日前优化调度子模块

2.3.1.1 功能定位

在调度周期开始前（如每日20:00），基于1h粒度的风光出力预测、负荷预测与分时电价数据，制定24小时的初始调度计划，确定各分布式电源的最优出力曲线与运行成本。

2.3.1.2 核心流程

1. 数据预处理：
   - 加载基础数据：包括原始电/热负荷、风电/光伏预测出力、分时电价/热价、设备参数（如微型燃气轮机燃耗系数、蓄电池充放电效率）；
   - 需求响应执行：调用IBDR模块，结合弹性矩阵计算优化后的电/热负荷曲线，平抑原始负荷峰谷差。
2. 优化模型构建：
   - 决策变量定义：包括微型燃气轮机出力、蓄电池充放电功率、储热罐充放热功率、热泵功率、与大电网购售电功率等；
   - 约束条件设置：覆盖功率平衡（电/热分别平衡）、设备运行约束（如蓄电池SOC上下限、微型燃气轮机出力范围）、联络线传输功率限制等；
   - 目标函数构建：以微网综合成本最小化为目标，成本构成包括购电成本、购气成本、设备运维成本，同时考虑需求响应补偿费用。
3. 模型求解与结果输出：
   - 调用CPLEX求解器求解混合整数规划问题；
   - 输出24小时各设备出力计划（如微型燃气轮机发电功率、蓄电池充放电曲线）、成本构成明细，并生成需求响应前后负荷对比、功率平衡等可视化图表。

2.3.2 日内滚动优化调度子模块

2.3.2.1 功能定位

在调度执行过程中（如当日0:00起），基于15min粒度的超短期预测数据（风光出力、负荷），对日前调度计划进行滚动修正，消除预测误差导致的调度偏差，保证微网实时运行稳定。

2.3.2.2 核心流程

1. 数据扩展与更新：
   - 将日前调度计划（24个1h时段）按15min粒度扩展为96个时段，形成初始日内参考计划；
   - 加载超短期预测数据：包括96时段风电/光伏超短期出力、电/热负荷超短期需求。
2. 滚动优化逻辑：
   - 优化窗口设置：采用4h优化窗口（16个15min时段），每15min向前滚动一次，共执行81次滚动优化；
   - 目标函数调整：以“与日前计划偏差最小”为核心目标（引入偏差惩罚项），同时兼顾实时运行成本，避免日内调度与日前计划大幅偏离导致的设备频繁启停；
   - 约束条件强化：新增微型燃气轮机爬坡约束，限制短时间内出力的剧烈变化，保护设备运行安全。
3. 结果存储与可视化：
   - 保存每次滚动优化的结果，形成96时段完整的日内调度曲线；

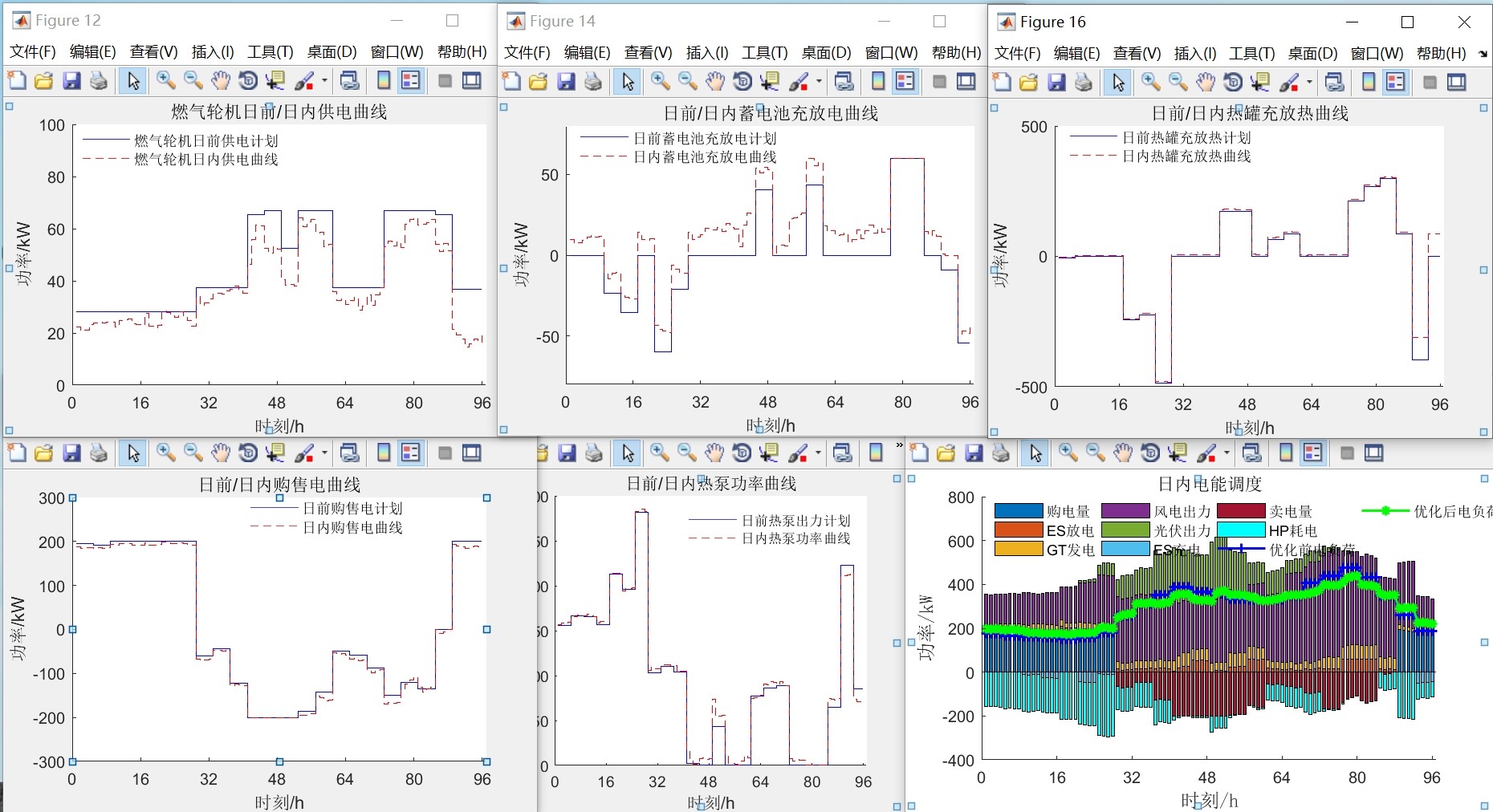

   - 生成日前与日内计划对比图表（如购售电功率、蓄电池充放电、热泵出力），直观展示调度修正效果。

2.4 无需求响应优化模块（noDR_optimization.m）

2.4.1 功能定位

该模块是多时间尺度优化调度模块的对照版本，用于验证需求响应机制的实际效果。其核心功能与Multitimeoptimization.m的日前调度部分一致，但屏蔽了需求响应相关逻辑，使用原始负荷曲线进行优化计算。

2.4.2 核心价值

通过与Multitimeoptimization.m的结果对比，可量化需求响应机制的效益：

1. 负荷峰谷差降低比例（如文中验证的18.5%）；
2. 综合运行成本节约幅度（如购电成本减少13.7%、运维成本减少3.0%）；
3. 风光消纳率提升效果，为需求响应策略的有效性提供数据支撑。

三、系统运行流程

1. 数据准备阶段：收集微网系统参数（设备容量、效率）、预测数据（风光出力、负荷）、价格数据（分时电价、热价、天然气价格），并完成数据格式标准化；
2. 日前调度执行：运行Multitimeoptimization.m的日前子模块，调用ElasticityMatrix与IBDR模块生成优化负荷曲线，求解得到24小时调度计划；
3. 日内调度执行：当日调度开始后，每15min加载超短期预测数据，运行日内滚动子模块，修正日前计划并下发下一时段的设备控制指令；
4. 结果分析阶段：调度周期结束后，对比有无需求响应场景下的成本、负荷曲线、设备运行状态，生成调度效果评估报告。

四、关键技术特性

1. 多时间尺度协同：通过1h日前计划与15min日内修正的结合，平衡调度的前瞻性与实时性，降低预测误差影响；
2. 多能互补协调：实现电-热能源的联合调度，通过热泵、储热罐、余热锅炉等设备，将电能与热能灵活转换，提升能源利用效率；
3. 高效求解能力：依托CPLEX求解器的超线性加速功能，可快速处理含整数变量（如设备启停状态）的复杂优化问题，满足调度时效性要求；

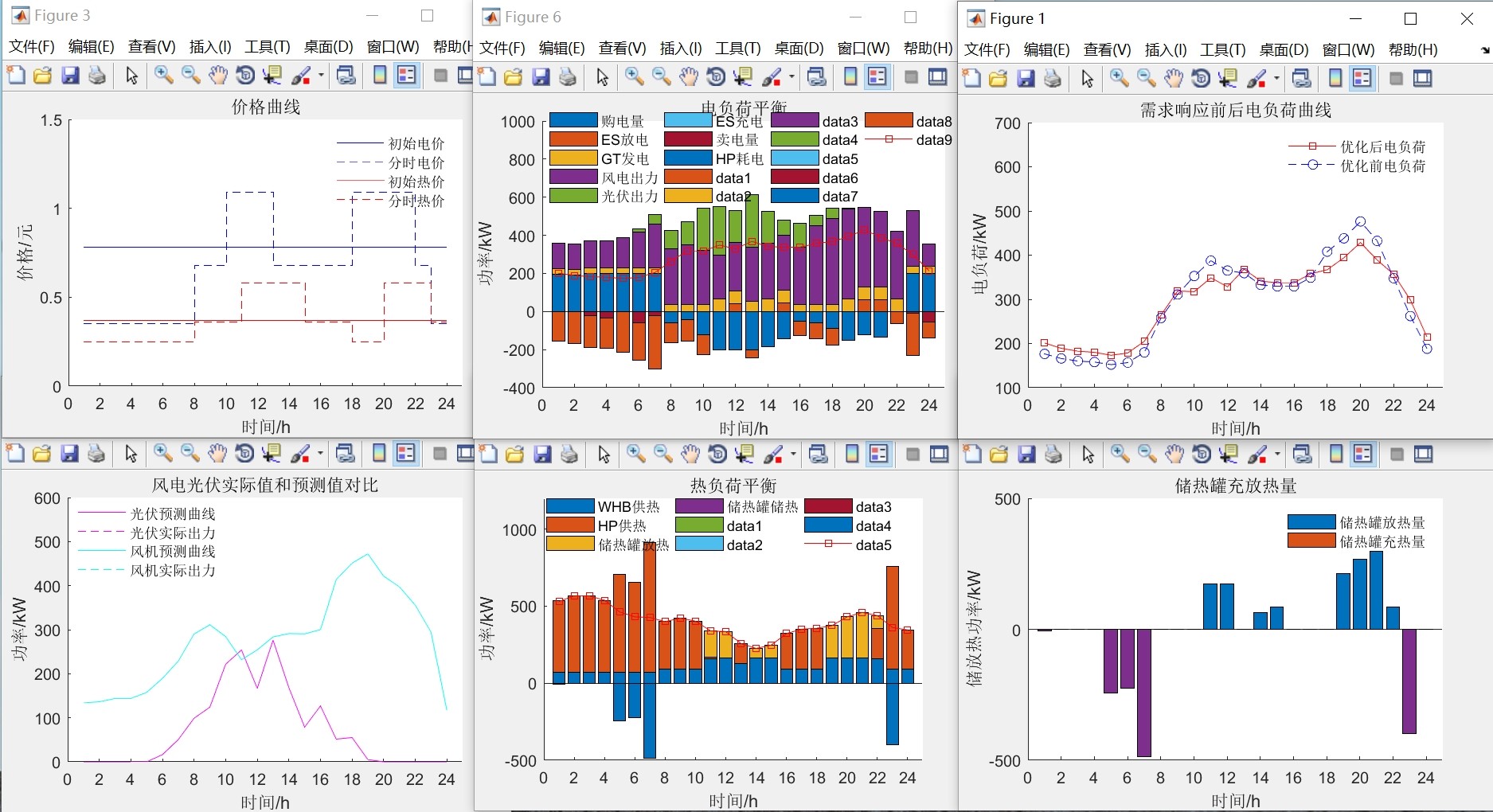

4. 可视化支撑：内置丰富的图表生成功能，覆盖负荷曲线、功率平衡、设备出力、SOC变化等关键指标，便于调度人员直观掌握系统运行状态。

五、应用场景与效益

该系统适用于含高比例可再生能源的园区微网、工业微网等场景，典型应用效益包括：

1. 经济性提升：通过需求响应平抑负荷峰谷差，减少高电价时段购电量，增加低电价时段储电与高电价时段售电收益，综合运行成本降低2%-5%；
2. 可靠性保障：日内滚动优化可实时修正风光预测误差，避免功率失衡导致的电压波动、频率偏差，提升微网运行稳定性；
3. 新能源消纳：通过灵活性资源协调，减少弃风弃光现象，风光消纳率提升5%-10%，助力“双碳”目标实现。
