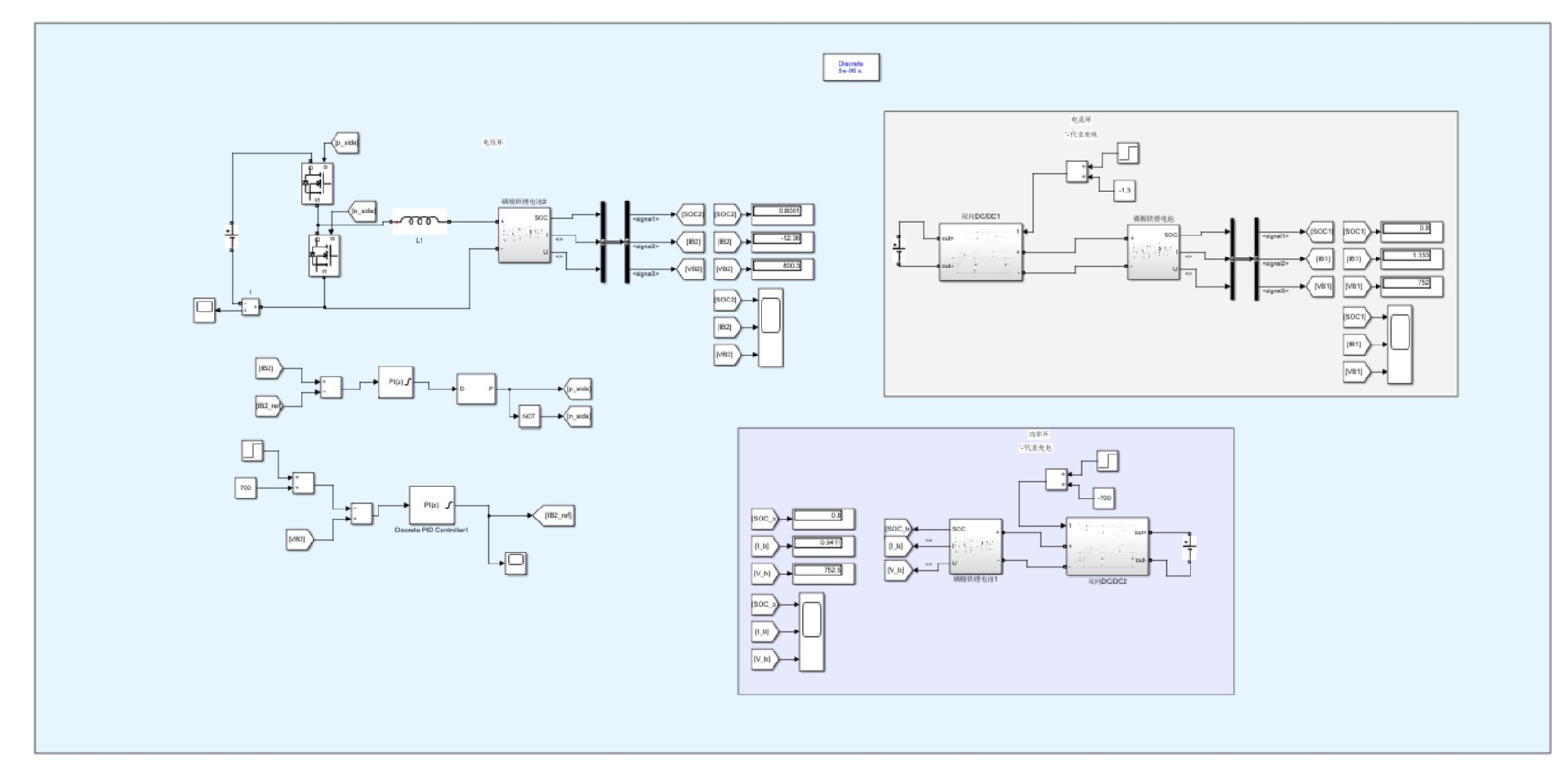

双向DC/DC磷酸铁锂蓄电池充放电储能matlab/simulink仿真模型，采用双闭环控制，充放电电流，电压和功率均可控，电流为负则充电，电流为正则放电，可以控制电流实现充放电 （1）完整复现文献磷酸铁锂模型，多个磷酸铁锂电池串联成电池组，提供模型参数，电压等级可调 （2）可通过电流环控制电池充放电电流，可实现不同充放电电流，控制速度快（电流闭环） （3）可通过电压环控制电池两端充放电电压，可实现不同充放电电流，控制速度快（电压闭环） （4）可通过功率环控制电池两端充放电功率，可实现不同功率充放电，控制速度快（功率闭环）

在电力储能领域，双向DC/DC磷酸铁锂蓄电池充放电系统至关重要。今天咱们就来唠唠如何搭建基于Matlab/Simulink的相关仿真模型，它具备双闭环控制，充放电电流、电压和功率都能随心可控，电流正负还能决定充放电状态。

一、复现磷酸铁锂模型

咱们得先完整复现文献里的磷酸铁锂模型。多个磷酸铁锂电池串联组成电池组，这就好比一群小伙伴手拉手一起干活。在Matlab里，我们可以通过自定义模块来实现这个模型。以下是简单示例代码（伪代码，仅为示意逻辑）：

% 定义电池参数
num_cells = 10; % 假设10个电池串联
cell_capacity = 2; % 单个电池容量
cell_voltage = 3.2; % 单个电池电压
total_voltage = num_cells * cell_voltage; % 电池组总电压
% 这里我们可以通过改变num_cells的值来调整电压等级

% 模拟电池充放电过程
function [current, voltage] = battery_operation(state, charge_rate, discharge_rate)
    if state == 'charge'
        current = -charge_rate; % 电流为负表示充电
    else
        current = discharge_rate; % 电流为正表示放电
    end
    % 简单假设，实际中需更复杂算法模拟电压变化
    voltage = total_voltage + current * 0.1;
end

这段代码先定义了电池组相关参数，通过改变串联电池个数numcells就可以调整电压等级。batteryoperation函数根据传入的状态（充电或放电）以及充放电速率来计算电流，并简单模拟了电压变化。

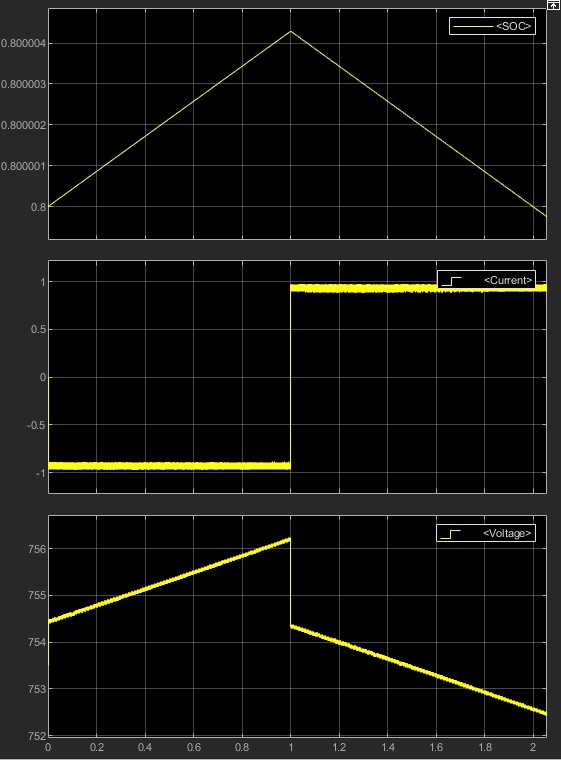

二、电流环控制充放电电流

电流环的作用就是控制电池充放电电流，而且得速度快。在Simulink里，我们可以搭建PI控制器来实现电流闭环控制。

搭建步骤

1. 从Simulink库中拖入PI Controller模块。
2. 连接电流反馈信号到PI Controller的输入端，输出连接到DC/DC变换器控制端。

下面是一段简单的PI控制算法代码示例（同样是伪代码，用于理解原理）：

% PI控制参数
kp = 0.5;
ki = 0.1;
integral = 0;
previous_error = 0;

function control_signal = pi_control(target_current, measured_current)
    error = target_current - measured_current;
    integral = integral + error;
    p_term = kp * error;
    i_term = ki * integral;
    control_signal = p_term + i_term;
    previous_error = error;
    return control_signal;
end

这里picontrol函数根据目标电流和测量电流的差值，通过比例项pterm和积分项i_term来计算控制信号，实现对电流的快速跟踪控制，从而达到不同充放电电流的控制。

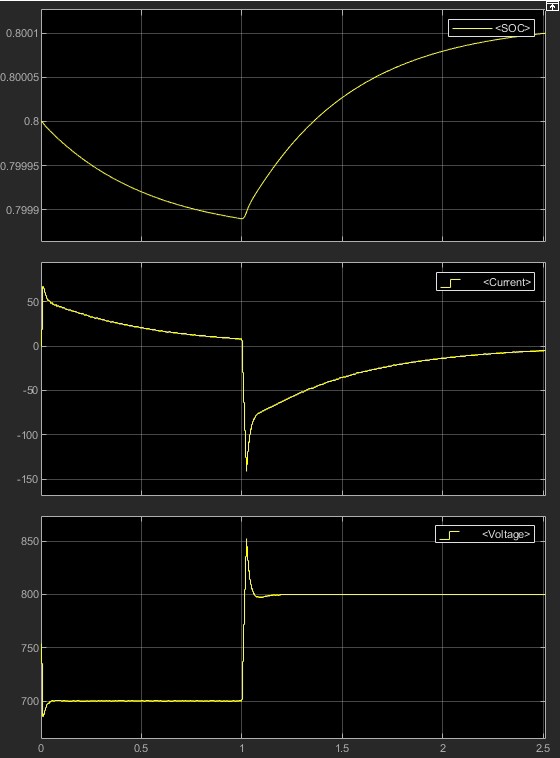

三、电压环控制充放电电压

和电流环类似，电压环通过控制电池两端充放电电压，也能实现不同充放电电流。

搭建思路

1. 加入电压传感器获取电池两端电压。
2. 同样用PI Controller来调整DC/DC变换器的输出，以稳定电压。

% 电压PI控制参数
kp_voltage = 0.8;
ki_voltage = 0.2;
integral_voltage = 0;
previous_error_voltage = 0;

function voltage_control_signal = voltage_pi_control(target_voltage, measured_voltage)
    voltage_error = target_voltage - measured_voltage;
    integral_voltage = integral_voltage + voltage_error;
    p_term_voltage = kp_voltage * voltage_error;
    i_term_voltage = ki_voltage * integral_voltage;
    voltage_control_signal = p_term_voltage + i_term_voltage;
    previous_error_voltage = voltage_error;
    return voltage_control_signal;
end

这段代码通过voltagepicontrol函数对目标电压和测量电压的差值进行PI运算，得出控制信号来调节电压，进而实现不同充放电电流的控制。

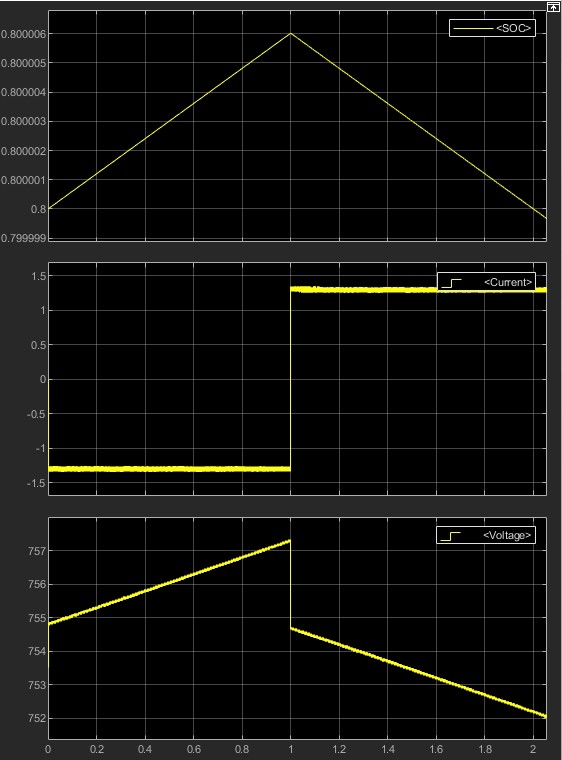

四、功率环控制充放电功率

功率环控制电池两端充放电功率，同样要做到快速响应不同功率充放电需求。

实现方式

1. 通过测量电压和电流，计算瞬时功率。
2. 使用PI Controller对功率进行闭环控制。

% 功率PI控制参数
kp_power = 1;
ki_power = 0.3;
integral_power = 0;
previous_error_power = 0;

function power_control_signal = power_pi_control(target_power, measured_power)
    power_error = target_power - measured_power;
    integral_power = integral_power + power_error;
    p_term_power = kp_power * power_error;
    i_term_power = ki_power * integral_power;
    power_control_signal = p_term_power + i_term_power;
    previous_error_power = power_error;
    return power_control_signal;
end

在powerpicontrol函数里，通过目标功率和测量功率的差值计算控制信号，实现对功率的精准控制，快速响应不同功率充放电的要求。

双向DC/DC磷酸铁锂蓄电池充放电储能matlab/simulink仿真模型，采用双闭环控制，充放电电流，电压和功率均可控，电流为负则充电，电流为正则放电，可以控制电流实现充放电 （1）完整复现文献磷酸铁锂模型，多个磷酸铁锂电池串联成电池组，提供模型参数，电压等级可调 （2）可通过电流环控制电池充放电电流，可实现不同充放电电流，控制速度快（电流闭环） （3）可通过电压环控制电池两端充放电电压，可实现不同充放电电流，控制速度快（电压闭环） （4）可通过功率环控制电池两端充放电功率，可实现不同功率充放电，控制速度快（功率闭环）

总的来说，这个双向DC/DC磷酸铁锂蓄电池充放电储能的Matlab/Simulink仿真模型，通过这几个环的控制，为我们在研究和设计相关储能系统时提供了很好的模拟和分析手段。希望这篇博文能给对这方面感兴趣的小伙伴一些启发和帮助。
