双目立体匹配三维重建点云C++ 本工程基于网上开源代码进行修改，内容如下： 1.修改为 VS2015 Debug win32 版本，支持利用特征点和 OpenCV 立体匹配算法进行进行三维重建及显示，相关代码需要自行修改，代码中添加了修改注释。 2.工程依赖库为 OpenCV2.4.8，内部已完成 OpenCV 相关配置。 无论电脑中是否配置Opencv 都可以运行。 并且增加了点云保存，可以用MATLAB 显示点云。 一、操作步骤 1.解压后将 Reconstuction3d/bin 中的所有 dll 拷贝到C:/windows/sysWOW64 或者system32 根据电脑版本决定，64 位为 sysWOW64。 2.双击 Reconstuction3d.sln 打开工程，运行后出现结果。 二、程序详解 Reconstuction3d.cpp 为程序主函数 cvFuncs.cpp 为特征点三维重建。 包含SIFT、SURF、FAST 等算法。 cvFuncs2.cpp 为视差图三维重建.包含 BM、SGBM 等算法可以选择两者中的一个进行重建，推荐特征点。 特征点三维重建流程： 特征提取->特征描述->特征匹配->三角测距计算点云->原图像三角剖分->点云贴图显示视差图三维重建流程： 获取稠密视差图->三角测距计算点云->原图像三角剖分->点云贴图显示 关于标定 双目标定推荐MATLAB 手动标定工具箱(MATALB 自动标定精度低) 关于精度 如果要求精度不高（2cm 以上）且相机畸变不大，可以直接在【需要调整参数的位置 1】 输入未校正的图像。 在【需要调整参数的位置 2】修改 focalLenInPixel 为 MATLAB 标定后的 fx， 此时左右相机 fx 及 fy 应该相差不大。 baselineInMM 为基线长度，一般为MTALAB 标定后 的平移向量 T 的第一个参数的绝对值。 如果精度要求较高（1cm 以下）需要输入校正过的图像。 此时较为复杂，首先需要MATLAB 获取双目的标定结果，利用附带的标定校正程序进行图像校正，获取平行校正后的有效焦距 fx，此时左右相机的 fx 相等，为理想的平行式立体视觉。 关于特征点 修改cvFuncs.cpp 开头的 DETECTOR_TYPE、DESCRIPTOR_TYPE、MATCHER_TYPE ，即可调整本程序的特征提取、特征描述、特征匹配算法。 本程序设定描述子匹配的阈值来进行粗筛选， 利用RANSAC 算法获取单应性矩阵后反投影，进行精确筛选。 关于 MATLAB 点云 程序运行之后，会在 Reconstuction3d 目录生成 pointcloud.txt 文件，利用 MATLAB 进行显示， 新建脚本输入以下代码运行即可。 第一种：点显示 clear A=importdata(‘pointcloud.txt’); [IX,IY]=size(A); x=A(:,1); y=A(:,1); y=A(:,2); z=A(:,3); plot3(x,y,z,’.’); grid on 第二种：面显示 A = load(‘pointcloud.txt’); %读入数据 %x,y,z 轴坐标 x=A(:,1); y=A(:,2); z=A(:,3); scatter3(x,y,z); %散点图[X,Y,Z]=griddata(x,y,z,linspace(min(x),max(x))’,linspace(min(y),max(y)),‘v4’); %构造坐标点pcolor(X,Y,Z); shading interp; %伪彩色图contourf(X,Y,Z); %等高线图figure,surf(X,Y,Z); %

双目立体视觉三维重建系统功能说明书

（基于 Reconstruction3d 工程）

================================================================

一、产品定位

----------------------------------------------------------------

“Reconstruction3d” 是一套面向科研与工业检测的轻量级双目立体视觉 SDK。它在 Windows-VC2015 工具链下开箱即用，无需额外安装 OpenCV，即可离线完成“图像→点云→可视化”的全链路实验。系统同时保留特征点稀疏重建与稠密视差图重建两条技术路线，方便开发者快速对比算法效果、验证标定参数或采集训练数据。

================================================================

二、总体架构

----------------------------------------------------------------

┌---------------------------┐

│ 业务层（可执行程序入口） │ Reconstuction3d.cpp

├---------------------------┤

│ 算法策略层（二选一） │

│ • Feature Pipeline │ cvFuncs.cpp

│ • Dense Pipeline │ cvFuncs2.cpp

├---------------------------┤

│ 几何引擎层 │ cvFuncs.cpp / StereoTo3D

├---------------------------┤

│ 可视化层 │ glFuncs.cpp + OpenGL/GLUT

└---------------------------┘

图 1. 逻辑分层示意

系统采用“策略模式”：

• 运行期通过 galgo 枚举量（FEATUREPT / DENSE）动态绑定两套算法，保证单一代码基线，可随时切换。
• 所有算法参数集中在 cpp 文件头部 define 区，方便二次调优而无需改动接口。

================================================================

三、核心流程拆解

----------------------------------------------------------------

1. 数据输入与预处理
   ① 支持 bmp/png 两种常见格式，自动保持灰度或彩色原貌。
   ② 若图像宽度超过 800 px，自动等比缩放，防止显存爆炸，同时内部记录 resizeScale 供后续焦距折算。
   ③ 可选“图像校正”步骤：当用户已用 MATLAB 双目标定工具箱获得平行校正图像时，直接载入；否则允许载入原图，系统会在“精度允许范围内”做近似重建。

1. 特征点策略（FEATUREPT）

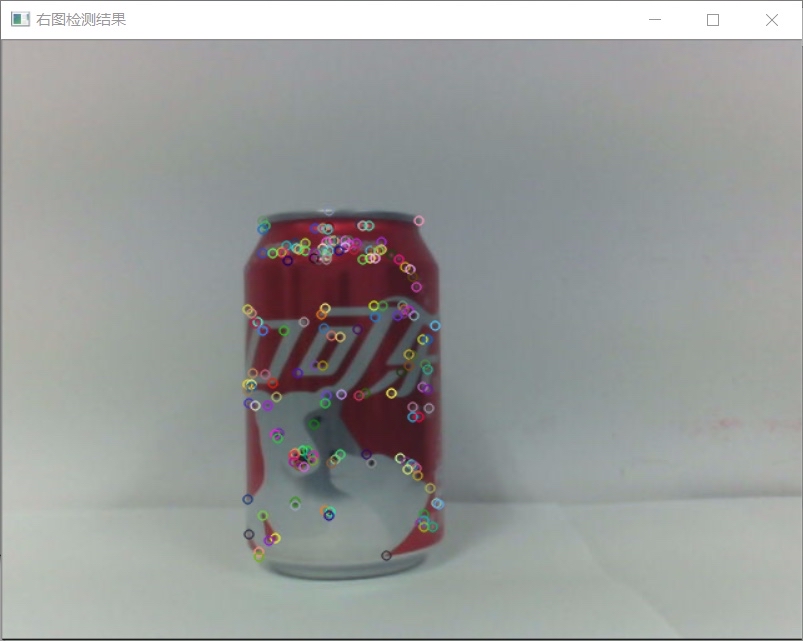

   ① 特征提取：
   – 通过 DETECTORTYPE 宏（FAST/SURF/SIFT…）在编译期决定检测子；
   – 输出为 vector，已剔除边界响应。
   ② 特征匹配：

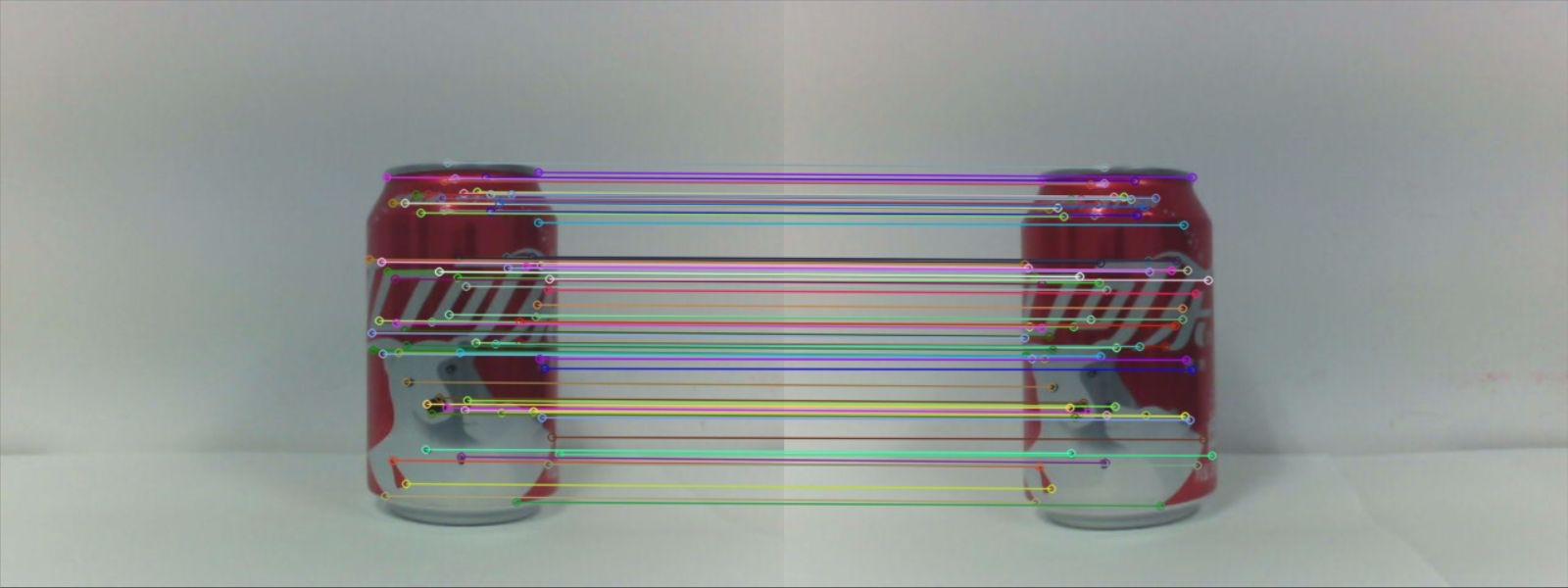

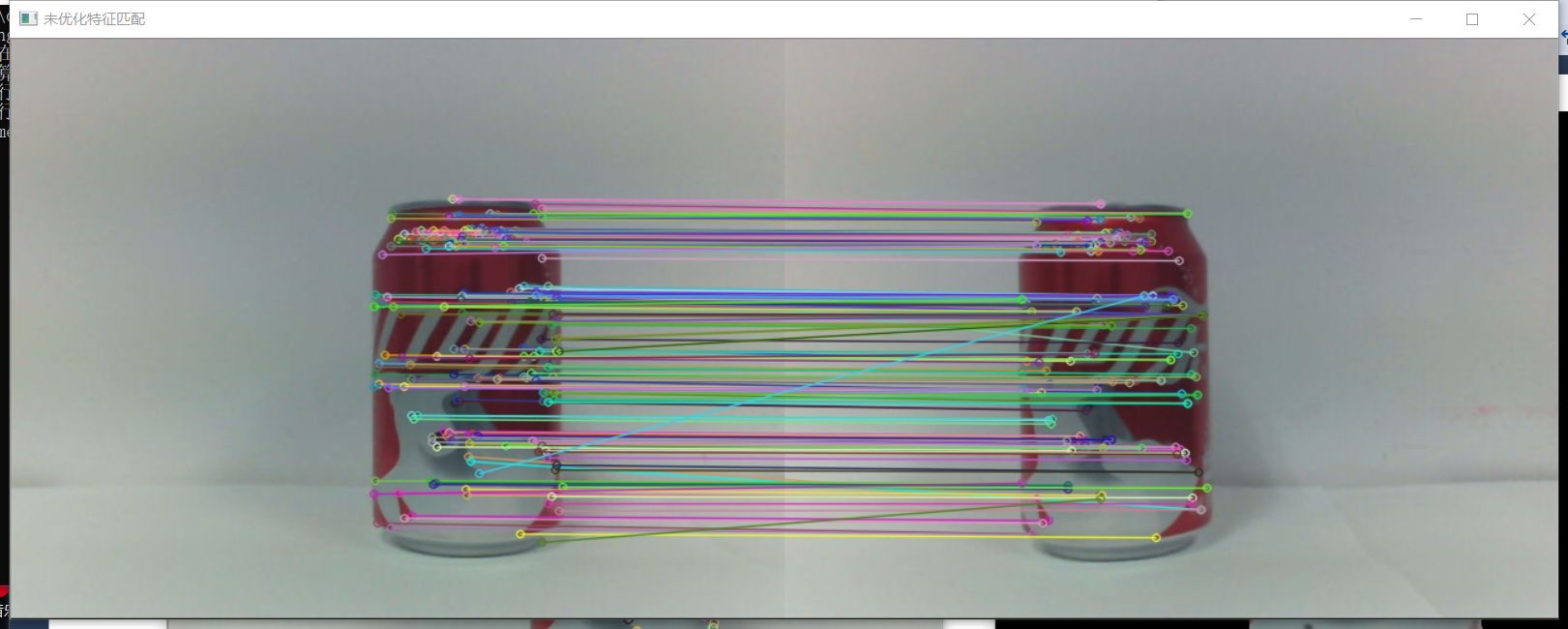

   – 采用 kNN（k=2）+ Lowe 比值检验（默认 0.5）完成粗匹配；
   – 使用 findHomography + RANSAC 计算单应矩阵，反投影右图坐标，将误差 > HOMOFILTERTH 的匹配对剔除，保证“几何一致性”。
   ③ 输出：左右图一一对应的 vector ptsL, ptsR，可直接进入三角测量。

1. 稠密视差策略（DENSE）
   ① 采用 OpenCV StereoSGBM，支持分块并行；
   ② 后处理链路：
   – FixDisparity 函数横向扫描，消除“跳变”异常值；
   – 形态学开闭运算，补洞且保留边缘；
   ③ 自适应采样：对“边缘区域”与“平坦区域”分别设置梯度阈值，抽取 80+50 个代表性像素，既降低点云规模，又保持可视完整性。

1. 三角测量（公共模块）
   ① 坐标系定义：以左相机光心为世界原点，X 向右，Y 向下，Z 向前，符合 OpenCV 约定。
   ② 公式：
   Z = f B / (xl – xr)
   X = (cx – xl) Z / f
   Y = (cy – yl) * Z / f
   其中 f 为像素焦距，B 为基线长度，(cx,cy) 为主点。
   ③ 异常过滤：当 |Z|>1e4 mm 或 Z≤0 时视为无效点，自动丢弃。

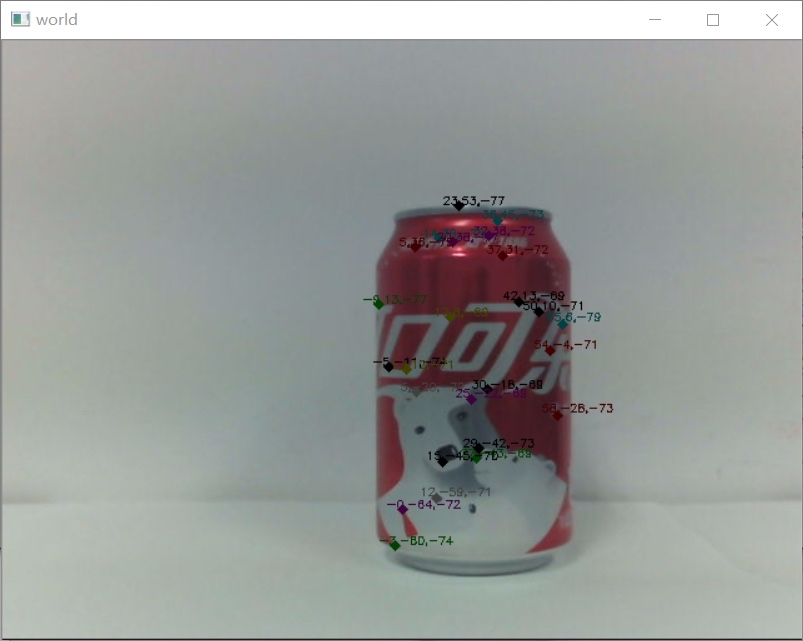

   ④ 输出：vector pts3D，同时计算 AABB 包围盒，供后续居中显示。

1. 网格化与纹理贴图
   ① 对左图特征点做 Delaunay 剖分，获得三角索引表 vector tri；
   ② 使用 OpenGL 显示列表（glGenLists）一次性编译：
   – 顶点坐标归一化到 [-1,1]；
   – 纹理坐标映射到 [0,1]；
   – 采用 GL_MODULATE 模式，保持原图色彩。
   ③ 支持鼠标滚轮缩放、方向键旋转，方便观察局部细节。

1. 点云导出
   ① 运行目录自动生成 pointcloud.txt（ASCII，三列浮点）。
   ② 提供示例 MATLAB 脚本，支持：
   – 三维散点快速预览；
   – griddata+v4 插值后生成表面网格，可用于测量或导入 MeshLab。

================================================================

四、关键参数与调优指南

----------------------------------------------------------------

位置 0：算法切换

Algorithm galgo = FEATUREPT; // 或 DENSE

位置 1：输入图像

imread("./src/l.png"); // 推荐绝对路径，避免中文空格

位置 2：相机内参与基线

float focalLenInPixel = 907.18; // MATLAB 标定 fx

float baselineInMM = 45.39; // 单位毫米，T(0) 绝对值

位置 3：深度缩放因子

float scale = 0.2; // 仅用于显示，不改变真实坐标

若需毫米级真值，请设为 1.0

位置 4：特征匹配阈值

MAXMFILTERTH = 20 // 比值阈值，越小越严格

HOMOFILTERTH = 100 // 反投影像素容差

NEARFILTERTH = 10 // 非极大抑制窗口

位置 5：SGBM 参数

numberOfDisparities 需被 16 整除，范围 16~256；

uniquenessRatio 建议 10~15；

disp12MaxDiff 设为 1 可抑制左右一致性错误。

双目立体匹配三维重建点云C++ 本工程基于网上开源代码进行修改，内容如下： 1.修改为 VS2015 Debug win32 版本，支持利用特征点和 OpenCV 立体匹配算法进行进行三维重建及显示，相关代码需要自行修改，代码中添加了修改注释。 2.工程依赖库为 OpenCV2.4.8，内部已完成 OpenCV 相关配置。 无论电脑中是否配置Opencv 都可以运行。 并且增加了点云保存，可以用MATLAB 显示点云。 一、操作步骤 1.解压后将 Reconstuction3d/bin 中的所有 dll 拷贝到C:/windows/sysWOW64 或者system32 根据电脑版本决定，64 位为 sysWOW64。 2.双击 Reconstuction3d.sln 打开工程，运行后出现结果。 二、程序详解 Reconstuction3d.cpp 为程序主函数 cvFuncs.cpp 为特征点三维重建。 包含SIFT、SURF、FAST 等算法。 cvFuncs2.cpp 为视差图三维重建.包含 BM、SGBM 等算法可以选择两者中的一个进行重建，推荐特征点。 特征点三维重建流程： 特征提取->特征描述->特征匹配->三角测距计算点云->原图像三角剖分->点云贴图显示视差图三维重建流程： 获取稠密视差图->三角测距计算点云->原图像三角剖分->点云贴图显示 关于标定 双目标定推荐MATLAB 手动标定工具箱(MATALB 自动标定精度低) 关于精度 如果要求精度不高（2cm 以上）且相机畸变不大，可以直接在【需要调整参数的位置 1】 输入未校正的图像。 在【需要调整参数的位置 2】修改 focalLenInPixel 为 MATLAB 标定后的 fx， 此时左右相机 fx 及 fy 应该相差不大。 baselineInMM 为基线长度，一般为MTALAB 标定后 的平移向量 T 的第一个参数的绝对值。 如果精度要求较高（1cm 以下）需要输入校正过的图像。 此时较为复杂，首先需要MATLAB 获取双目的标定结果，利用附带的标定校正程序进行图像校正，获取平行校正后的有效焦距 fx，此时左右相机的 fx 相等，为理想的平行式立体视觉。 关于特征点 修改cvFuncs.cpp 开头的 DETECTOR_TYPE、DESCRIPTOR_TYPE、MATCHER_TYPE ，即可调整本程序的特征提取、特征描述、特征匹配算法。 本程序设定描述子匹配的阈值来进行粗筛选， 利用RANSAC 算法获取单应性矩阵后反投影，进行精确筛选。 关于 MATLAB 点云 程序运行之后，会在 Reconstuction3d 目录生成 pointcloud.txt 文件，利用 MATLAB 进行显示， 新建脚本输入以下代码运行即可。 第一种：点显示 clear A=importdata(‘pointcloud.txt’); [IX,IY]=size(A); x=A(:,1); y=A(:,1); y=A(:,2); z=A(:,3); plot3(x,y,z,’.’); grid on 第二种：面显示 A = load(‘pointcloud.txt’); %读入数据 %x,y,z 轴坐标 x=A(:,1); y=A(:,2); z=A(:,3); scatter3(x,y,z); %散点图[X,Y,Z]=griddata(x,y,z,linspace(min(x),max(x))’,linspace(min(y),max(y)),‘v4’); %构造坐标点pcolor(X,Y,Z); shading interp; %伪彩色图contourf(X,Y,Z); %等高线图figure,surf(X,Y,Z); %

================================================================

五、精度与局限性

----------------------------------------------------------------

1. 未校正模式：
   – 仅当相机本身径向畸变 <0.5 像素、基线/深度比 <0.1 时，误差可控制在 2 cm 内。
2. 已校正模式：
   – 若 MATLAB 标定重投影误差 <0.15 px，深度误差可逼近 1 cm（1 m 工作距离）。
3. 特征点模式：
   – 稀疏点云，对弱纹理物体（白墙、纯色桌面）效果差；
   – 优势：计算量小，450×350 图像 1 s 内完成。
4. 稠密模式：
   – 对光照敏感，高光或遮挡区域易产生“黑洞”；
   – 优势：点云密度高，可直接用于曲面重建。

================================================================

六、典型使用场景

----------------------------------------------------------------

• 实验室快速验证：换相机后直接修改 fx、B 两个参数即可跑通，无需重写代码。

• 工业检测：在传送带上方固定双目相机，通过“稠密模式”获取产品表面点云，与 CAD 模型做差分检测缺陷。

• 教学演示：对比 FEATURE_PT 与 DENSE 结果，直观展示“稀疏 vs 稠密”、“特征 vs 区域”两种思路。

================================================================

七、二次开发接口

----------------------------------------------------------------

系统已将所有算法步骤封装为独立函数，方便嵌入更大框架：

// 获取匹配点

void GetPair(Mat& imgL, Mat& imgR, vector& ptsL, vector& ptsR);

// 计算 3D 坐标

void StereoTo3D(vector ptsL, vector ptsR,

vector& pts3D, float f, float B, Mat img,

Point3f& center, Vec3f& size);

// 三角剖分

void TriSubDiv(vector& pts, Mat& img, vector& tri);

// 导出点云

void saveXYZ(const char* filename, vector& pts3D);

开发者只需替换自己的图像采集模块，或把 saveXYZ 改为 PCL/ROS 点云格式，即可无缝接入机器人、SLAM 等下游任务。

================================================================

八、运行环境 & 依赖

----------------------------------------------------------------

• 编译器：Visual Studio 2015+ (v140 工具链)，Win32 Debug/Release 均可；

• 系统库：自带 OpenCV2.4.8 静态库，无需额外安装；

• 图形库：OpenGL32.dll、GLU32.dll 系统已自带；

• 硬件：≥2G 内存，支持 OpenGL 1.4 以上显卡即可。

================================================================

九、常见问题速查

----------------------------------------------------------------

Q1: 运行提示缺少 MSVCP140D.dll？

→ 安装 VS2015 运行库或改用 Release 编译。

Q2: 点云全部集中在 Z=0 平面？

→ 检查左右图是否顺序颠倒；确认 fx 单位是像素而非毫米。

Q3: 特征点模式匹配数为 0？

→ 降低 MAXMFILTERTH 或更换 DETECTOR_TYPE=SURF；确保图像有足够纹理。

Q4: 稠密模式出现明显条纹？

→ 调大 uniquenessRatio 或减小 numberOfDisparities，让唯一性约束更严格。

================================================================

十、结语

----------------------------------------------------------------

Reconstuction3d 以“零依赖、易编译、可对比”为设计目标，将经典双目几何与现代 GPU 友好渲染整合到最小可运行集合。开发者可在数小时内完成从图像采集、参数标定到点云可视化的全链路验证，为后续科研或产品化奠定坚实基础。
