基于阶梯碳交易成本的含电转气-碳捕集（P2G-CCS）耦合的综合能源系统低碳经济优化调度，采用（Matlab+Yalmip+Cplex） 考虑P2G设备、碳捕集电厂、风电机组、光伏机组、CHP机组、燃气锅炉、电储能、热储能、烟气存储罐。

1. 系统概述

本文分析的是一个基于阶梯碳交易成本的综合能源系统优化调度模型，该系统创新性地集成了电转气(P2G)与碳捕集(CCS)技术，通过Matlab平台结合Yalmip建模工具和Cplex求解器实现。该模型旨在实现能源系统的低碳经济调度，平衡能源供应与环境保护的双重目标。

2. 系统架构与核心组件

2.1 主要能源单元

系统包含多个关键能源转换和存储单元：

• 碳捕集电厂(CCPP)：核心发电单元，具备碳捕集能力
• 电转气(P2G)装置：将电能转化为天然气，同时消耗二氧化碳
• 风光发电系统：风电和光伏机组，提供清洁能源
• 热电联产(CHP)机组：同时提供电力和热力
• 燃气锅炉(GB)：辅助供热单元
• 储能系统：包括电储能和热储能装置

2.2 碳管理子系统

系统建立了完整的碳流管理机制：

• 碳捕集系统捕获电厂排放的二氧化碳
• P2G装置利用捕获的二氧化碳合成天然气
• 烟气存储罐暂存待处理的烟气
• 阶梯碳交易机制激励减排行为

3. 数学模型构建

3.1 决策变量设计

模型定义了40余个决策变量，涵盖：

• 各类设备的功率分配（P_*系列变量）
• 碳流管理（Q_*系列变量）
• 储能状态（S_*系列变量）
• 二进制运行状态标识（miu_*系列变量）

3.2 约束条件体系

系统约束条件构建了完整的物理和运行限制：

基于阶梯碳交易成本的含电转气-碳捕集（P2G-CCS）耦合的综合能源系统低碳经济优化调度，采用（Matlab+Yalmip+Cplex） 考虑P2G设备、碳捕集电厂、风电机组、光伏机组、CHP机组、燃气锅炉、电储能、热储能、烟气存储罐。

能源平衡约束：

• 电功率平衡：碳捕集电厂、风光发电、CHP机组、储能和购电共同满足电负荷
• 热功率平衡：CHP机组、燃气锅炉和热储能共同满足热负荷

设备运行约束：

• 出力上下限约束
• 爬坡速率限制
• 储能充放电逻辑约束

碳流管理约束：

• 碳捕集能耗分配
• 烟气处理系统运行
• P2G二氧化碳消耗

3.3 目标函数构建

目标函数综合考虑了多重经济因素：

Obj = C_F - C_CO2 + C_WI + C_H + C_PG + C_CS + C_W + C_M;

其中包含：

• 碳捕集电厂燃料成本(C_F)
• 阶梯碳交易成本(C_CO2)
• 碳捕集电厂运行成本(C_WI)
• 天然气购买成本(C_H)
• P2G运行成本(C_PG)
• 碳封存成本(C_CS)
• 系统运维成本(C_W)
• 电力市场购电成本(C_M)

4. 创新特性

4.1 阶梯碳交易机制

模型采用分段线性化的阶梯碳交易成本计算：

for v=1:5
    C_CO2 = C_CO2 + (lamda + (v-1)*0.25*lamda)*E_v(v);
end

这种设计使得碳排放量越大，单位碳成本越高，有效激励深度减排。

4.2 多能源耦合协调

系统实现了电-气-热-碳的多重耦合：

• 弃风弃光电力用于P2G制气
• 捕获的二氧化碳作为P2G原料
• 生成的天然气供给CHP和燃气锅炉
• 形成完整的能源-物质循环

4.3 联合运行策略

风光发电不仅提供上网电力，还分担碳捕集系统的能耗，实现清洁能源的多重利用。

5. 求解与可视化

模型采用Cplex求解器进行优化计算，并提供了丰富的可视化功能：

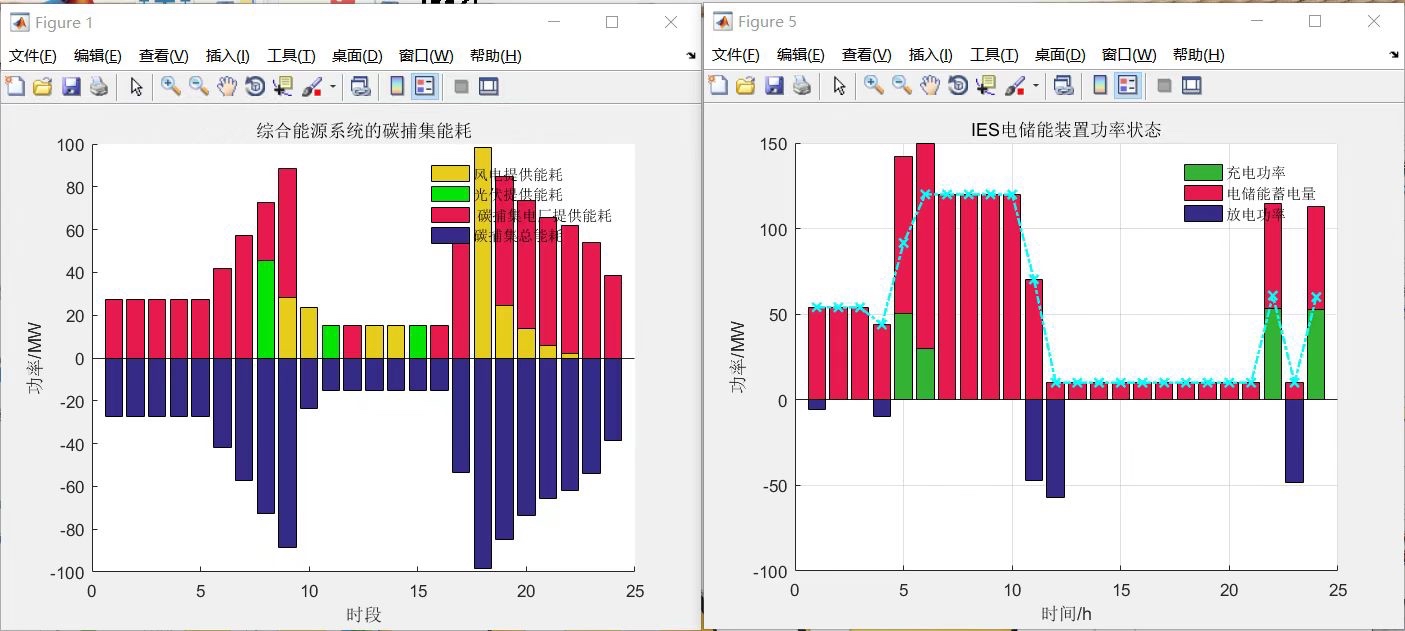

• 碳捕集能耗分配图

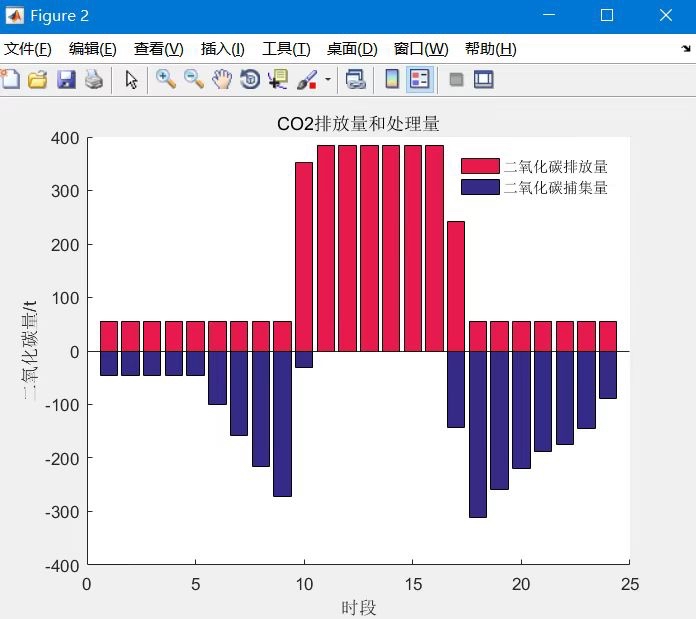

• CO2排放与捕集量对比

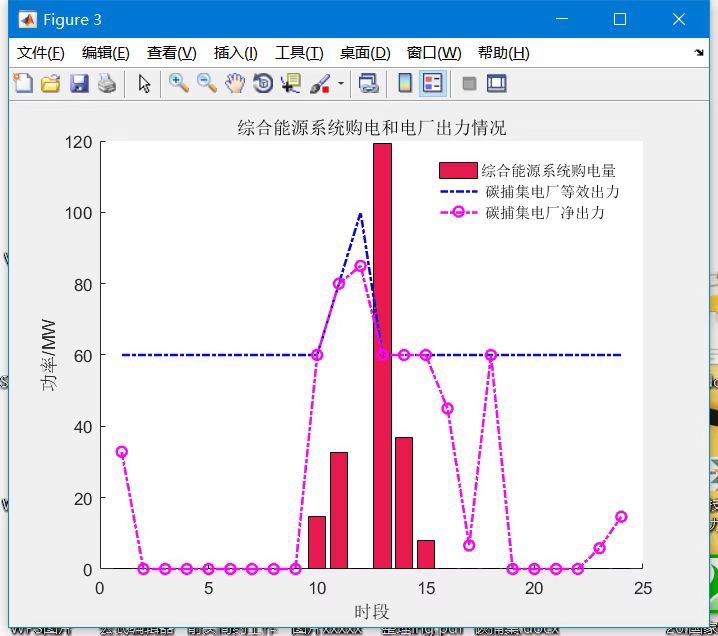

• 系统购电与电厂出力情况
• 热负荷平衡分析

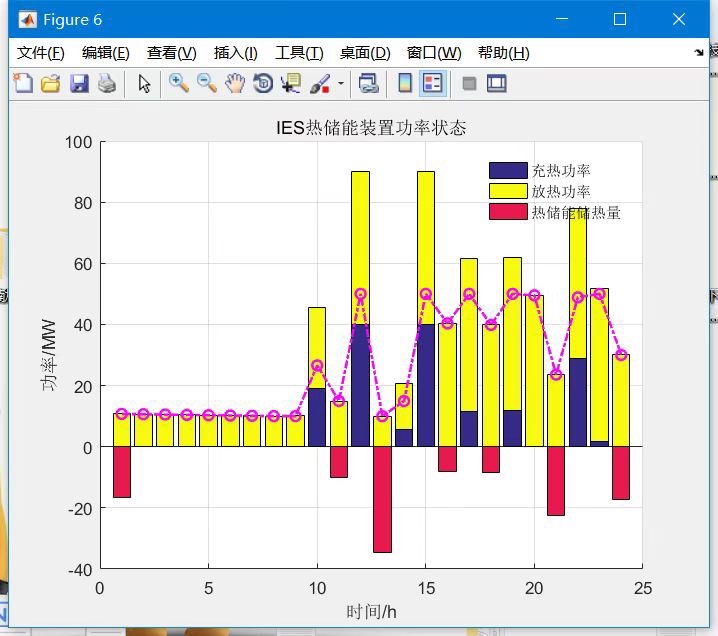

• 电热储能运行状态

6. 技术价值与应用前景

该模型为综合能源系统的低碳转型提供了重要的技术支撑：

1. 经济性：通过优化调度降低系统总运行成本
2. 环保性：有效减少碳排放，促进碳中和目标实现
3. 灵活性：适应不同能源结构和政策环境
4. 实用性：为能源系统规划运营提供决策支持

这种电转气-碳捕集耦合的综合能源系统代表了能源系统低碳化的重要发展方向，为实现高比例可再生能源接入和深度减排提供了可行的技术路径。
