一、文档概述

本文档基于Maxwell 16.0版本的永磁同步直线电机仿真模型代码（12槽11极结构），从项目架构、核心功能模块、仿真流程及关键参数配置等维度，系统解析模型代码的功能逻辑与实现原理，为电机仿真开发、参数优化及工程应用提供技术参考。

二、项目基础架构

2.1 项目核心信息

该仿真项目创建于2017年9月24日，基于Maxwell 16.0版本开发，聚焦2D永磁同步直线电机仿真，采用瞬态分析（Transient） 求解类型，模型深度设为75mm，背景材料为真空（vacuum），整体坐标系采用笛卡尔坐标系（Cartesian），单位体系以毫米（mm）为核心长度单位，磁场强度、磁感应强度等物理量均遵循国际标准单位（A/m、tesla等）。

2.2 目录与文件结构

项目文件总数为11个，核心文件包括：

• CN.mxwl：Maxwell项目主文件，存储模型几何结构、材料属性、边界条件、网格设置、分析任务等核心配置；
• CN.mxwlresults：仿真结果目录，包含网格文件（.imesh）、求解数据（.sd）、场分布数据（.Field）等中间及最终结果文件；
• 永磁直线电机教程仿真.docx：配套教程文档（内容超限未完全展示），提供仿真设置要点与操作指导。

三、核心功能模块解析

3.1 材料属性定义模块

代码中定义了7种核心材料，覆盖电机定子、转子、永磁体、绕组等关键部件，每种材料的电磁、力学、热学属性均针对性配置，具体如下表所示：

材料名称	应用部件	核心属性参数	功能作用
vacuum	背景区域	介电常数=1，无磁导率/电导率特殊配置	模拟电机运行的真空环境，避免外部磁场干扰
Si	定子/转子铁芯	非线性磁导率（BH曲线含36组坐标点）、堆叠系数=0.97、电导率=2e6 S/m	提供高磁导率路径，减少磁阻，同时通过堆叠结构降低涡流损耗
10_steel	辅助铁芯	非线性磁导率（BH曲线含22组坐标点）、矫顽力=0 A/m	增强局部磁场强度，优化磁路分布
copper	绕组线圈	磁导率=0.999991（近真空）、电导率=5.8e7 S/m、热导率=400 W/(m·K)	低电阻特性减少铜损，高导热性保证散热性能
PMN/PMs	永磁体（N/S极）	磁导率=1.090、矫顽力=-8.9e5 A/m（方向相反）、电导率=6.25e6 S/m	提供稳定磁场源，N/S极交替排列实现直线运动磁场驱动
D23_50	定子铁芯	非线性磁导率（BH曲线含34组坐标点）、铁损系数（kh=309、kc=0.822）	低铁损特性，适配高频运行场景，减少能耗

3.2 几何模型构建模块

几何模型采用2D XY平面构建，通过“Polyline（多段线绘制）+ CoverLines（面生成）+ Duplicate（复制）+ Unite（合并）”等操作，实现电机核心部件的参数化建模，关键结构如下：

3.2.1 次级（secondary）

• 结构形态：矩形实体，尺寸为402mm（长度）×10mm（高度）；
• 材料：10_steel；
• 功能：作为电机运动部件的基础载体，与永磁体结合提供磁场驱动基础。

3.2.2 永磁体（PM系列）

• 基础单元：初始永磁体（PM）尺寸为14mm（长度）×4mm（高度），通过“DuplicateAlongLine”操作沿X轴复制25次，形成11极交替排列结构；
• 极性配置：PMN（Y轴正方向矫顽力）与PMs（Y轴负方向矫顽力）交替分布，保证磁场方向周期性变化；
• 定位精度：复制步距为16mm，确保极距均匀，避免磁场畸变。

3.2.3 初级（primary）与绕组（coil系列）

• 初级铁芯：由12个矩形单元（20mm×25mm）通过“Unite”合并而成，沿X轴间距14.667mm，适配12槽结构；
• 绕组线圈：每个线圈为矩形空心结构（6mm×23mm），与初级铁芯槽口匹配，共12组（coil~coil_11），采用铜材料，每组导体数=130，分A/B/C三相绕组组连接。

3.2.4 边界与辅助结构

• 外部边界（out）：矩形区域（540mm×100mm），材料为真空，用于定义磁场求解边界；
• 运动带（band）：矩形区域（500mm×50.5mm），作为次级运动的约束区域，适配“Band”运动类型；
• 辅助线（Polyline16/17）：用于定位与磁场检测，无实际电磁功能。

3.3 运动与边界条件配置模块

3.3.1 运动设置

• 运动类型：采用“Band”运动模式，沿X轴平移（Translate）；
• 运动参数：初始位置=-4.5005mm，运动范围=-30mm~250mm，速度=1m/s；
• 运动部件：初级（primary）、所有绕组（coil系列）及辅助结构（Polyline16），确保运动部件与磁场同步交互。

3.3.2 边界条件

• 气球边界（Balloon1）：应用于外部边界（out）的四条边，模拟无限远磁场边界，避免边界反射干扰；
• 绕组约束（Coil）：12组线圈分属A/B/C三相绕组组（WindingA/WindingB/WindingC），每组采用“Positive/Negative”极性配对，确保电流方向正确；

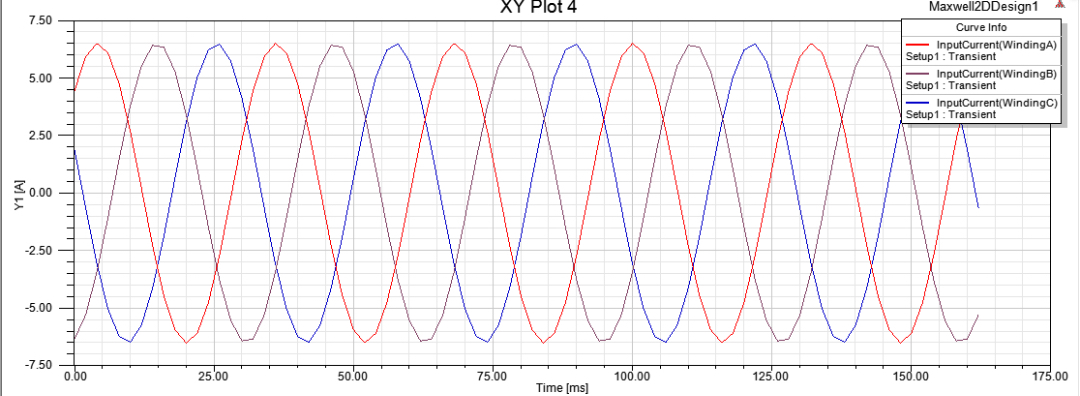

• 电流源配置：三相绕组均采用正弦电流激励，公式如下：
• WindingA：6.505sin(2pi31.25time + 43.126875*pi/180)
• WindingB：6.505sin(2pi31.25time + 43.126875pi/180 - 2pi/3)
• WindingC：6.505sin(2pi31.25time + 43.126875pi/180 + 2pi/3)
  频率为31.25Hz，相位差120°，适配三相异步驱动逻辑。

3.4 网格划分模块

采用长度基（LengthBased） 网格控制策略，针对不同部件的电磁特性差异设置差异化网格精度，确保求解精度与效率平衡：

网格控制对象	最大网格长度	网格数量限制	优化目标
绕组（coil系列）	0.5mm	1000	绕组电流密度高，细网格捕捉电流分布细节
初级/次级铁芯	1.5mm	1000	铁芯磁场梯度中等，平衡精度与计算效率
永磁体（PM系列）	1.0mm	1000	永磁体磁场源关键区域，需精准捕捉磁场强度变化
外部边界（out）	3.0mm	1000	边界区域磁场平缓，粗网格减少计算量
运动带（band）	2.0mm	1000	运动交互区域，适配运动步距的网格连续性

3.5 仿真分析与结果输出模块

3.5.1 分析设置

• 求解类型：瞬态分析（Transient）；
• 时间参数：总时长=0.18s，时间步长=0.002s，输出节点为0s、0.05s、0.1s、0.15s、0.18s；
• 收敛条件：非线性求解残差=1e-4，确保结果稳定性；
• 自适应时间步：禁用（固定步长），避免步长波动导致的结果偏差。

3.5.2 结果输出

代码中定义了关键仿真结果的输出项，通过“FieldsReporter”与“ReportManager”实现数据可视化与存储：

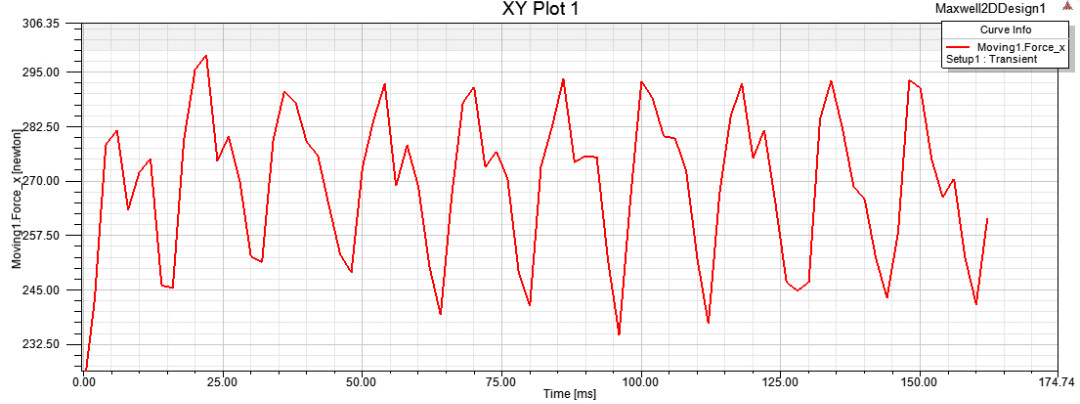

• 电磁力（Force）：监测初级与绕组的X/Y轴方向电磁力（Moving1.Forcex、Moving1.Forcey）及合力大小（Force1.Force_mag），评估电机驱动力性能；

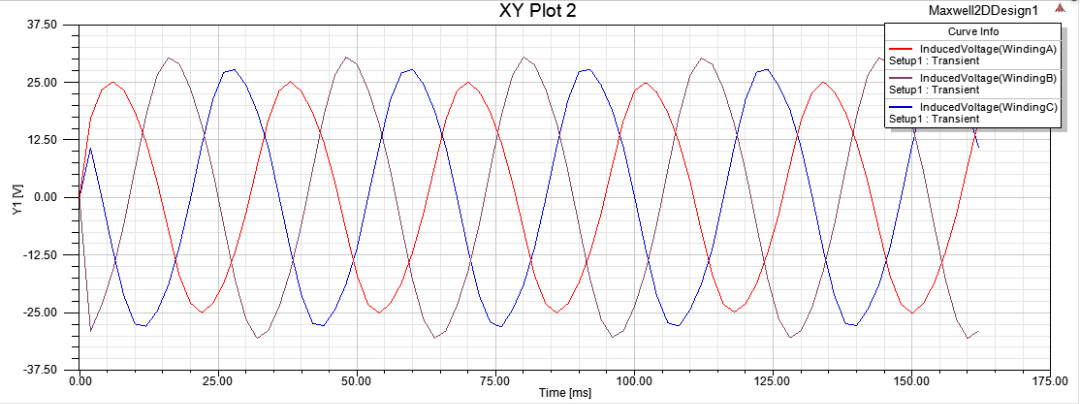

• 感应电压（InducedVoltage）：输出A/B/C三相绕组的感应电压，验证反电动势特性；
• 电感（Inductance）：监测WindingA的自感（L(WindingA,WindingA)），反映绕组电磁耦合特性；

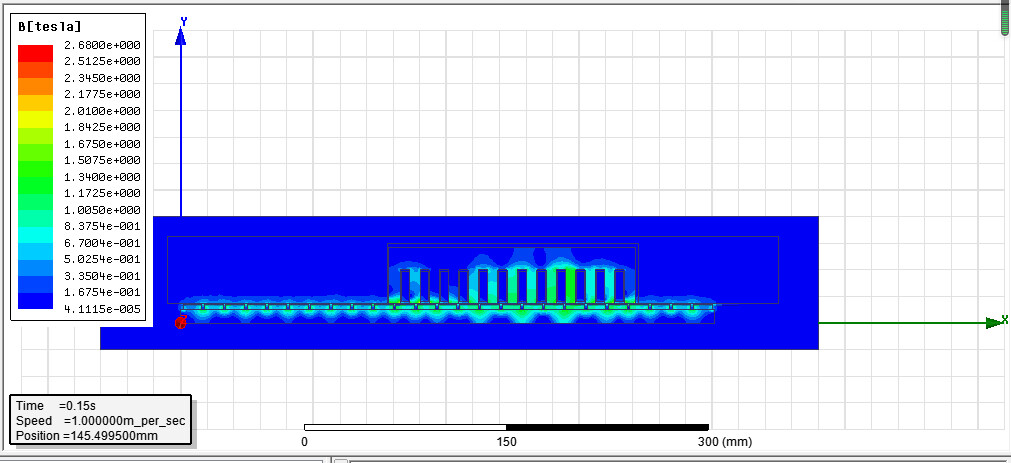

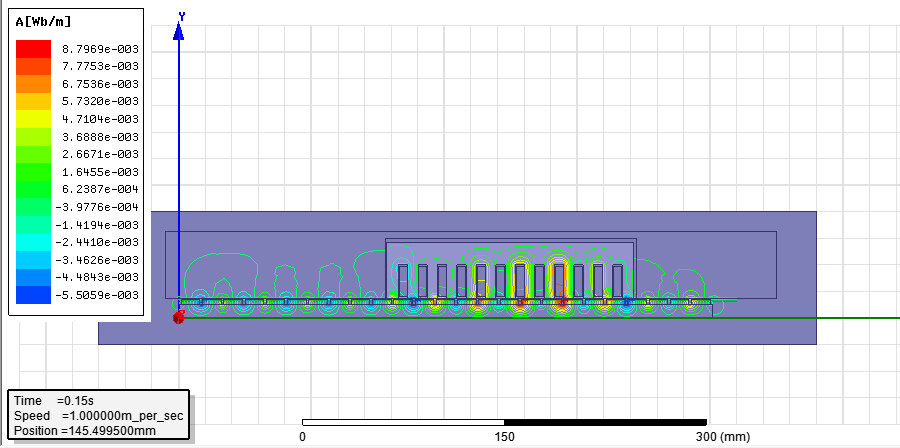

• 场分布：存储不同时间节点的磁场强度（H）、磁感应强度（B）分布数据，路径为“DV1880SOL2374V4745.FieldXXX/”，支持后处理分析。

四、仿真流程与逻辑

4.1 流程总览

1. 初始化：加载材料库、创建2D设计环境、设置背景材料与模型深度；
2. 几何建模：依次绘制次级、永磁体、初级、绕组及边界结构，通过复制与合并操作完成参数化建模；
3. 边界与运动配置：设置气球边界、绕组电流源、运动带与运动参数；
4. 网格划分：应用差异化网格控制策略，生成32034个三角形网格单元；
5. 求解计算：按0.002s步长进行瞬态求解，共90个时间步，每个步长通过DRS（直接稀疏求解器）迭代至残差满足要求；
6. 结果输出：存储电磁力、电压、电感等关键数据，生成XY Plot图表（如Force_x随时间变化、三相电压对比）。

4.2 关键求解逻辑

• 磁场求解：基于麦克斯韦方程组，考虑材料非线性磁导率（通过BH曲线插值计算），迭代求解不同时间步的磁场分布；
• 运动耦合：通过“Band”运动模型，实时更新运动部件位置，确保磁场与运动的动态交互；
• 损耗计算：基于D23_50材料的铁损系数（kh、kc），结合磁场变化频率，计算铁芯损耗；绕组铜损通过电流与电阻特性间接推导。

五、工程应用价值

1. 参数化设计：通过“Duplicate”“Unite”等操作实现部件快速复制与修改，支持极数、槽数、永磁体尺寸等参数的快速迭代；
2. 性能预测：通过瞬态分析可提前预测电机在不同运行时间的驱动力、电压、损耗等关键指标，避免物理样机测试成本；
3. 优化方向：基于输出的磁场分布数据，可定位磁场畸变区域，优化铁芯结构或永磁体排列；通过电磁力波动分析，改进绕组绕制工艺减少振动噪声。

六、注意事项

1. 版本兼容性：模型基于Maxwell 16.0开发，低版本可能存在几何操作或求解器不兼容问题，建议使用16.0及以上版本打开；
2. 网格精度平衡：绕组与永磁体网格过细会导致计算量激增（当前网格单元数约3.2万），需根据计算机性能调整最大网格长度；
3. 边界条件验证：气球边界需覆盖整个模型外部区域，避免边界过近导致磁场反射，影响结果精度；
4. 结果解读：电磁力结果需结合运动速度与负载特性综合分析，单一时间点的力值波动可能由磁场周期性变化导致，需观察趋势曲线。
