MATLAB代码：含多种需求响应及电动汽车的微网/虚拟电厂日前优化调度 关键词：需求响应 空调负荷 电动汽车 微网优化调度 虚拟电厂调度 仿真平台：MATLAB+CPLEX 主要内容：代码主要做的是一个微网/虚拟电厂的日前优化调度模型，在日前经济调度模型中，我们加入了电动汽车模型，且电动汽车模型考虑了其出行规律以及充放电规律，更加符合实际情况，除此之外，程序里还考虑了多种类型的需求响应资源，如可中断负荷资源，并加入了空调负荷的需求响应调控，充分利用热力学原理以及能量守恒，对空调机组实行最优能耗曲线控制策略，除此之外，模型中还考虑了燃气轮机、储能的单元，非常全面且实用，是研究微网和虚拟电厂的必备程序。 一行一注释

一、代码概述

本代码基于MATLAB+CPLEX仿真平台，构建了一套全面的微网/虚拟电厂日前优化调度模型。其核心目标是实现24小时内虚拟电厂运行总成本最低，通过整合燃气轮机、储能系统、电动汽车、光伏机组、冰蓄冷空调以及可中断负荷等多元聚合单元，充分考虑各单元运行约束与能量交互规律，形成兼具实用性与科学性的调度方案。代码参考了《计及电动汽车和需求响应的多类电力市场下虚拟电厂竞标模型》的电动汽车与需求响应模型，以及《Stochastic Adaptive Robust Dispatch for Virtual Power Plants Using the Binding Scenario Identification Approach》的空调系统数学模型与参数，为微网及虚拟电厂领域的研究提供了完整且高效的仿真工具。

二、核心功能模块

（一）市场交互模块

1. 电价参数定义：明确设定24小时分时购电电价（xb）与售电电价（xs），其中售电电价在基础电价（xs1）基础上乘以1.05的调整系数，贴合实际电力市场的价格机制。
2. 购售电约束控制：通过二进制变量umob（购电状态）和umos（售电状态）实现购售电互斥逻辑，同时限制市场最大交易量（pmgmax=20MW），确保购电量（pmgb）和售电量（pmgs）在合理范围内波动，避免超出系统交易能力。
3. 费用计算逻辑：购售电费用（F1）通过购电量与购电电价的乘积减去售电量与售电电价的乘积得出，直接反映市场交易对总运行成本的影响。

（二）发电与储能单元模块

1. 燃气轮机子模块
   - 参数配置：设定固定开机费用（a=600）、分段线性化费用（kcp=300）、启停费用（sconv=600），出力上下限（gtmax=3.31MW、gtmin=1.3MW）及爬坡率（ramp=1.5MW/h），精准匹配实际机组运行特性。
   - 约束条件：包括出力范围约束（工作状态下出力介于最小与最大值之间）、爬坡率约束（相邻时段出力变化不超过设定值）、工作状态与启停状态关联约束，确保机组稳定运行。
   - 费用计算：总费用（F2）涵盖固定开机费用、出力相关费用及启停费用，全面核算机组运行成本。
2. 储能系统子模块
   - 参数设定：明确充电功率上限（gescmax=1MW）、放电功率上限（gesdmax=1MW）、蓄电量上下限（sessmax=4MWh、sessmin=0MWh），以及充放电效率（uesc=uesd=0.95）。
   - 约束规则：充放电功率与蓄电量均需在设定范围内，蓄电量遵循能量守恒规律，即当前时段蓄电量等于上一时段蓄电量加上充电量（计入充电效率）减去放电量（计入放电效率）。
   - 调度逻辑：通过充放电功率的动态调整，实现电能在不同时段的转移，平抑负荷波动，降低系统运行成本。

（三）电动汽车调度模块

1. 车型与参数配置：涵盖比亚迪E6和日产LEAF两种车型，分别设定电池容量（57kWh、24kWh）、蓄电量上下限（电池容量的15%-95%）、充放电功率上限（电池容量的20%）、充放电效率（0.9）、能量需求（0.229kW/mile、0.228kW/mile）等关键参数，并输入实际出行规律（行驶时段与距离）。
2. 核心约束条件
   - 充放电状态互斥约束：同一时段内车辆不能同时处于充电和放电状态。
   - 蓄电量边界约束：确保蓄电量维持在安全范围内，避免过度充放电损伤电池。
   - 蓄电量动态约束：根据充放电功率、行驶能耗，动态更新各时段蓄电量，同时满足初始和末期蓄电量要求。
3. 成本核算：电池损耗费用（F4）基于放电量和行驶能耗计算，反映电动汽车参与调度的隐性成本。
4. 调度优化目标：在满足出行用电需求的前提下，利用分时电价差异，引导电动汽车在低电价时段充电、高电价时段放电，实现削峰填谷与成本节约。

（四）需求响应模块

1. 可中断负荷子模块
   - 分级设计：将可中断负荷分为三级，设定不同补偿费用（kil=[500,700,800]元/MWh）和最大中断比例（cil=[0.15,0.1,0.08]），中断等级越高，补偿费用越高。
   - 约束条件：各级中断负荷量不超过对应比例的基础负荷，且相邻时段中断负荷量之和不超过基础负荷的20%，避免过度中断影响用户正常用电。
   - 费用计算：需求响应费用（F3）为各级中断负荷量与对应补偿费用的乘积之和。
2. 冰蓄冷空调子模块
   - 舒适度约束：基于PMV指数，将室内温度控制在24.8℃-27.3℃的舒适范围内，通过热力学方程建立室内温度与冷量需求的关联。
   - 设备参数：设定制冷机制冷量上限（coldchmax=10MWh）、蓄冷槽最大蓄冷量（coldsmax=5MWh）、最大释冷量（coldrmax=5MWh）、蓄冷槽容量（scoldmax=26.4MWh）及相关能效比（uch=5.6、us=0.008、ur=0.007）。
   - 运行约束：制冷量、蓄冷量、释冷量均需在设备能力范围内；蓄冷槽蓄冷量动态更新，遵循能量守恒；蓄冷与释冷状态互斥。
   - 功率转换：空调电功率（pcold）由制冷机、蓄冷槽蓄冷/释冷能耗构成，实现冷量需求与电力消耗的转化。

（五）系统功率平衡模块

作为核心约束，确保每一时段系统总供电量与总用电量相等。供电侧包括燃气轮机出力、光伏出力、储能放电功率、电动汽车放电功率及市场购电量；用电侧包括基础负荷、储能充电功率、电动汽车充电功率、空调负荷及市场售电量，通过等式约束实现实时功率平衡，保障系统稳定运行。

三、求解与结果展示

1. 求解配置：采用CPLEX求解器，设置求解精度（mipgap=1e-6），通过SDPSettings配置求解参数，对混合整数线性规划问题进行高效求解。

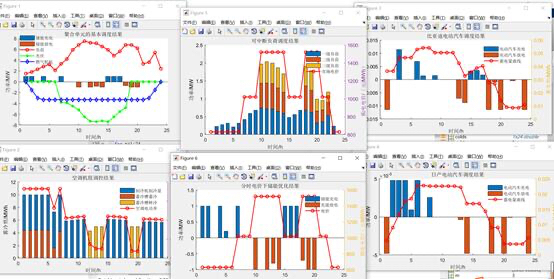

2. 结果输出内容
   - 基础调度结果：储能充放电功率、负荷曲线、光伏出力、燃气轮机出力的24小时变化趋势。

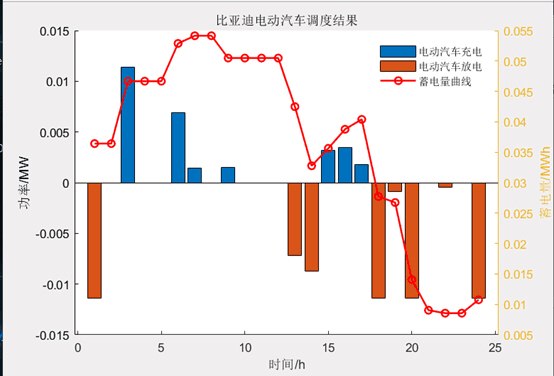

   - 电动汽车调度结果：两种车型的充放电功率及蓄电量动态变化曲线。

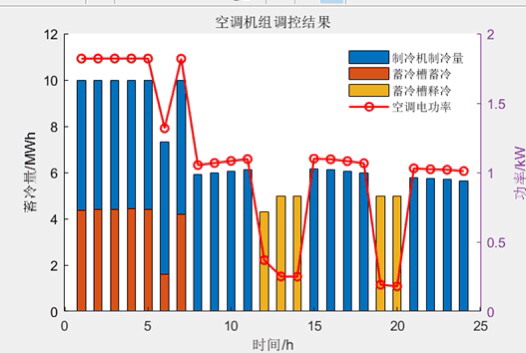

   - 空调调控结果：制冷机制冷量、蓄冷槽蓄冷/释冷量及空调电功率变化。

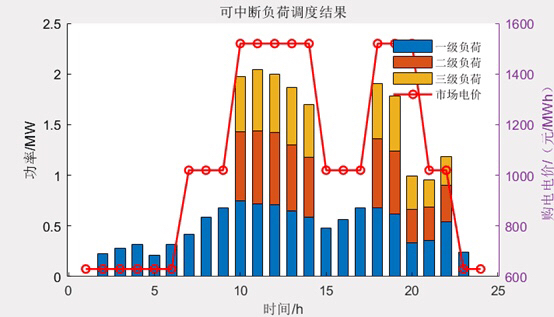

   - 需求响应结果：各级可中断负荷量与市场电价的对应关系。
   - 市场交易结果：购售电量随分时电价的变化情况。
3. 结果分析价值：通过多维度图表展示，直观呈现各聚合单元的调度行为与优化效果，清晰反映分时电价、需求响应、电动汽车参与对系统运行成本的影响，为虚拟电厂调度策略优化提供数据支撑。

四、代码特色与应用场景

1. 特色亮点
   - 模型全面性：整合燃气轮机、光伏、储能、电动汽车、可中断负荷、冰蓄冷空调等多元单元，贴合实际虚拟电厂构成。
   - 实用性强：电动汽车考虑出行规律，空调负荷结合热力学原理与用户舒适度，需求响应采用分级设计，均符合工程实际场景。
   - 优化目标明确：以24小时总运行成本最低为核心目标，兼顾系统稳定性与用户体验。
2. 应用场景
   - 学术研究：适用于微网、虚拟电厂日前调度策略研究，可拓展至含不确定性因素、多市场参与等复杂场景。
   - 工程实践：为虚拟电厂运营者提供调度方案参考，助力降低运行成本、提升可再生能源消纳率、增强系统灵活性。
