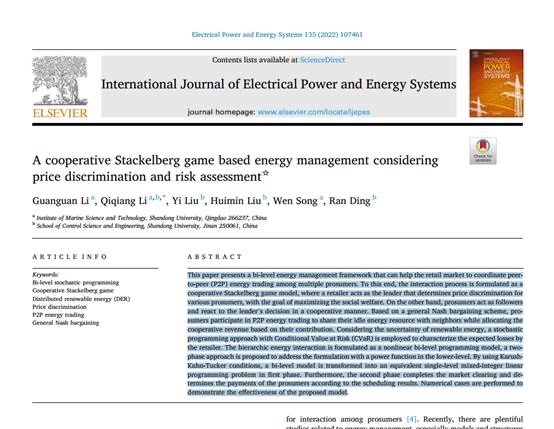

MATLAB代码：基于条件风险价值的合作型Stackerlberg博弈微网动态定价与优化调度 关键词：微网优化调度 条件风险价值 合作博弈 纳什谈判 参考文档：《A cooperative Stackelberg game based energy management considering price discrimination and risk assessment》完美复现 仿真平台：MATLAB yalmip+cplex+mosek 主要内容：代码主要做的是一个基于合作型Stackerlberg博弈的考虑差别定价和风险管理的微网动态定价与调度策略，提出了一个双层能源管理框架，实现多个微网间的P2P能源交易，上层为零售商的动态定价模型，目标是社会福利最大化；下层是多个产消者的合作博弈模型，优化各产消者的能量管理策略。 同时，采用纳什谈判法对多个产消者的合作剩余进行公平分配，还考虑了运行风险，采用条件风险价值（CVaR）随机规划方法来描述零售商的预期损失。 求解方面，双层模型被基于KKT条件转换为单层模型，模型可以高效求解。 这段代码是一个基于合作型Stackelberg博弈的微网运行策略的程序。它包含了多个功能和工作，涉及到的主要内容如下： 1. 模型参数设定：定义了一系列参数，包括产消者/零售商的购电价格和售电价格、交易价格上下限、电负荷、风电出力、风电场景概率等。 2. 决策变量初始化：定义了一系列决策变量，包括交易量、储能容量状态、充放电功率等。 3. 零售商/领导者的约束条件：定义了零售商的约束条件，包括购电价格和售电价格的范围限制、平均购电价和平均售电价的限制等。 4. 产消者/跟随者的约束条件：定义了产消者的约束条件，包括电功率守恒、总交易量守恒、交易量上下限、储能容量状态等。 5. KKT条件对偶约束：定义了KKT条件中的拉格朗日乘子，并给出了相应的约束条件。 6. KKT条件互补松弛：引入了Big-M法处理割平面约束，定义了一系列布尔变量，并给出了相应的约束条件。 7. 单层目标函数：定义了目标函数，通过强对偶定理消去双线性项，并求解最小化目标函数。 8. 数据分析与画图：对求解结果进行了数据分析和可视化展示，包括交易价格的绘制。 总体而言，这段代码实现了一个基于合作型Stackelberg博弈的微网运行策略，通过优化决策变量来实现最小化目标函数，以达到合理的能源管理和交易策略。它涉及到的知识点包括优化算法、线性规划、约束条件等。 这段代码是一个基于合作型Stackelberg博弈的微网运行策略的求解程序。它包含了多个决策变量和约束条件，用于计算微网的运行成本和交易策略。 首先，代码导入了一些常数参数，如购电价格、售电价格、交易价格上下限、电负荷等。这些参数用于定义微网的运行环境。 然后，代码定义了一系列决策变量，包括辅助变量、能量交易量、储能设备充放电量、储能容量状态等。这些变量用于描述微网的能量管理策略。 接下来，代码导入了一系列约束条件，包括能量平衡约束、交易量约束、能量充放电约束、储能容量约束等。这些约束条件用于限制微网的运行行为，确保其满足能量需求和系统稳定性。 然后，代码定义了目标函数，即微网的运行成本。目标函数包括了产消者的能量交易成本和风险调度成本。 最后，代码使用求解器对目标函数进行求解，得到微网的最优运行策略和成本。求解结果包括了产消者之间的合作交易量、产消者与零售商的交易价格等。 代码还包括了一些数据分析和画图的部分，用于可视化展示微网的运行策略和结果。 总的来说，这段代码实现了一个基于合作型Stackelberg博弈的微网运行策略的求解程序，通过优化决策变量和约束条件，求解微网的最优运行策略和成本。它涉及到了数学优化、博弈论、能量管理等知识点。 这段程序主要是一个基于合作型Stackelberg博弈的能源管理系统的求解程序。它通过考虑差别定价和风险评估来优化微网的运行策略。下面我将逐步解释程序的各个部分。 首先，程序开始时进行了一些初始化操作，包括清除变量、关闭所有图形窗口等。 然后，程序定义了一些决策变量，包括三个产消者的各个场景的转移支付，即C_epay_1、C_epay_2和C_epay_3。 接下来，程序导入了一些常数变量，包括P_trading、C_Non和C_trade。这些变量分别表示交易量、非交易成本和交易成本。这些变量的值是从外部文件中加载的。 然后，程序定义了三个产消者的风电场景概率，分别为pai_1、pai_2和pai_3。 接着，程序对一些变量进行了处理。首先，将C_Non和C_trade中的负号去除，并将其转换为成本（负数代表获得收益）。然后，根据公式23计算了每个产消者的贡献度，即alpha_1、alpha_2和alpha_3。这些贡献度表示每个产消者对总交易量的贡献程度。 接下来，程序初始化了一些保存优化结果的矩阵。 然后，程序进入一个循环，循环求解每个场景。在每个场景中，程序构建了一个约束矩阵C。约束矩阵包括了公式21和公式22的约束条件，以及一个等式约束条件。公式21表示交易成本和转移支付不能超过非交易成本，公式22表示三个产消者的转移支付之和为0。 接着，程序定义了目标函数TC_benefits。该目标函数是一个关于转移支付的函数，通过最大化该函数来优化系统的效益。 然后，程序配置了求解器的一些参数。 接下来，程序使用求解器对约束矩阵C和目标函数TC_benefits进行求解计算。如果求解成功，程序将保存求解结果。否则，程序将报错。 最后，在所有场景求解完成后，程序输出了运行结果。输出结果为每个产消者的支付成本。 综上所述，这段程序主要是一个求解基于合作型Stackelberg博弈的能源管理系统的优化问题的程序。它涉及到了数学优化、线性代数、概率论等知识点。通过对约束条件和目标函数的建模，程序能够找到最优的转移支付方案，从而优化系统的效益。

一、代码整体概述

本套代码基于MATLAB平台开发，依托YALMIP工具包，结合CPLEX、MOSEK求解器，实现了《基于合作型Stackerlberg博弈的考虑差别定价和风险管理的微网运行策略》一文提出的双层随机能量管理模型。代码通过三阶段求解流程，完整复现了零售商与产消者之间的博弈交互、能量调度优化及收益分配机制，核心目标是在考虑分布式可再生能源不确定性和风险管控的前提下，通过差别定价和P2P能量交易提升微网系统的社会福利与运行效率。

核心设计理念

代码围绕“零售商-产消者”的主从博弈架构展开：

1. 领导者（零售商）：通过差别定价策略引导产消者参与能量交易，同时基于条件风险价值（CVaR）平衡预期收益与风险，保障系统稳定运行；
2. 跟随者（产消者）：以合作形式参与P2P能量交易，通过广义纳什谈判（GNB）实现闲置能源共享与公平收益分配；
3. 不确定性处理：采用场景生成与削减技术模拟风电出力的随机性，通过随机规划方法提升模型的鲁棒性。

运行环境要求

软件/工具	版本要求	核心作用
MATLAB	R2018b及以上	代码运行主环境
YALMIP	最新版本（需适配求解器）	优化问题建模与转换
CPLEX	12.8及以上	求解混合整数线性规划（MILP）问题
MOSEK	9.0及以上	求解纳什谈判环节的凸优化问题

注意：YALMIP版本过低可能导致与MOSEK适配失败，需确保工具包版本同步更新。

二、代码文件结构与分工

代码包含3个核心程序文件，按“无交易成本计算→运行成本最小化→收益分配谈判”的逻辑顺序执行，形成完整的求解闭环：

文件路径	文件名	核心功能	对应论文模型
Codes\Problem0	Problem0.m	计算产消者无P2P交易时的独立运行成本（C_Non）	产消者独立运行模型
Codes\Problem1	Problem1.m	求解含P2P交易的运行成本最小化问题（P1），输出最优调度方案	双层随机规划主模型
Codes\Problem2	Problem2.m	基于广义纳什谈判的收益分配（P2），计算产消者间转移支付	广义纳什谈判模型

数据依赖关系

graph LR
    Problem0.m -->|输出C_Non.mat| Problem2.m
    Problem1.m -->|输出C_trade.mat、P_trading.mat| Problem2.m
    P_Gen.mat -->|输入风电场景数据| Problem0.m & Problem1.m

其中，P_Gen.mat为预处理的风电出力数据，包含10个场景下3个产消者的24小时出力曲线（维度：10×24），场景概率均为0.1。

三、核心程序详细功能解读

3.1 Problem0.m：无P2P交易的成本基准计算

功能定位

模拟产消者不参与P2P交易时的独立运行状态，计算其运行成本CNon，作为后续合作交易的收益基准。核心约束为Ptrading_max=0（禁止产消者间能量交互）。

关键模块解析

1. 参数初始化
   - 交易价格参数：定义零售商与主网的购售电价（TOU电价）、零售商与产消者的交易价格上下限；
   - 产消者参数：设定3个产消者的负荷曲线、储能设备参数（容量、充放电功率上限、效率等）、风险厌恶系数beta；
   - 场景参数：导入10个风电场景数据及概率。

1. 决策变量定义
   - 能量交易变量：PPsi（产消者向零售商售电）、PPbi（产消者从零售商购电）；
   - 储能变量：SOCi（储能荷电状态）、PEci（充电功率）、PEdi（放电功率），及充放电状态二进制变量Uabsi/Ureleai；
   - 风险相关变量：delta（VaR辅助变量）、etai（CVaR计算辅助变量）；
   - KKT条件变量：拉格朗日乘子（如lamdaproi、lamdaPbi），用于后续双层模型转换。

1. 约束条件构建
   - 零售商约束：价格上下限约束（公式2-3）、日均价格约束（公式4-5）、CVaR风险约束（公式6）；
   - 产消者约束：功率平衡约束（公式10）、储能运行约束（充放电功率、荷电状态范围、时序能量平衡，公式14-19）；
   - KKT条件约束：对偶约束（公式27-33）、互补松弛条件（通过Big-M法处理，公式34-43）。

1. 目标函数
   最小化零售商综合成本，包含预期收益与风险成本：
   matlab
obj_single = 预期收益 - beta×CVaR

   其中，预期收益为零售商与主网、产消者的交易收益差，CVaR通过辅助变量delta和eta量化。

1. 输出结果
   保存CNon.mat文件，包含3个产消者在10个场景下的独立运行成本（CNon1、CNon2、CNon_3）。

3.2 Problem1.m：含P2P交易的运行成本最小化

功能定位

作为核心求解程序，构建双层随机规划模型，求解零售商的最优差别定价策略和产消者的最优能量调度方案（含P2P交易），最小化系统总运行成本C_trade。

与Problem0.m的核心差异

1. 启用P2P交易：设置Ptradingmax=5.5MW，允许产消者间能量交互，新增Ptradingi（产消者i的P2P交易量）变量；
2. 约束增强：添加P2P交易量守恒约束（任意时刻所有产消者交易量之和为0，公式11）；
3. 目标函数优化：通过强对偶定理消去双线性项，将双层非线性模型转换为单层MILP问题，确保求解效率。

关键求解流程

1. 预处理：导入风电场景、负荷、储能参数，初始化决策变量与拉格朗日乘子；
2. 约束构建：整合零售商价格约束、产消者功率平衡与储能约束、KKT条件约束；
3. 目标函数构建：以系统总运行成本最小化为目标，融合预期收益与CVaR风险管控；
4. 求解与输出：通过CPLEX求解MILP问题，输出Ctrade.mat（合作运行成本）和Ptrading.mat（P2P交易量）。

核心创新点

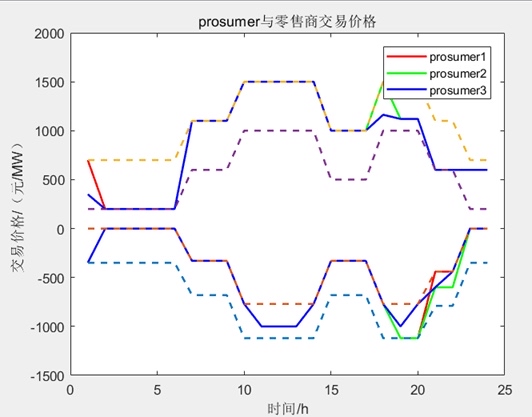

• 差别定价实现：零售商针对不同产消者、不同时段制定差异化价格，通过uPb（购电价）和uPs（售电价）变量体现；
• 风险管控：通过beta调节零售商风险态度，beta越大，零售商越保守，CVaR权重越高；
• 模型转换：利用KKT条件和Big-M法将非线性双层模型转化为可求解的MILP，解决了原问题的非凸性。

3.3 Problem2.m：广义纳什谈判的收益分配

功能定位

基于Problem0和Problem1的计算结果，通过广义纳什谈判（GNB）实现产消者间的合作收益分配，计算转移支付Cepayi，确保收益分配公平性。

关键模块解析

1. 数据导入：加载CNon.mat（独立成本）、Ctrade.mat（合作成本）、P_trading.mat（交易量）；
2. 谈判权力计算：根据公式23，基于产消者P2P交易量占比计算谈判权力alphai：
   matlab
alphai = 产消者i交易量绝对值之和 / 所有产消者交易量绝对值总和

3. 约束条件：
   - 个体理性约束：合作后产消者成本不高于独立运行成本（Ctradei + Cepayi ≤ CNoni，公式21）；
   - 收益守恒约束：所有产消者转移支付之和为0（Cepay1 + Cepay2 + Cepay3 = 0，公式22）；
4. 目标函数：最大化谈判收益乘积的对数形式（凸优化转换）：
   matlab
TCbenefits = -sum(alphai × log(CNoni - Ctradei - Cepayi))

5. 输出结果：计算并输出3个产消者的转移支付金额，负数表示获得收益，正数表示支付成本。

四、核心参数说明

参数类别	参数名	物理意义	取值示例
交易价格	u_Db	零售商从主网购电价（元/MW）	[0.4, 0.79, 1.2]×1e3（分时段）

| | u_Ds | 零售商向主网售电价（元/MW） | [0.35, 0.68, 1.12]×1e3（分时段） |

| | u_Pbmax | 产消者从零售商购电上限（元/MW） | 1.5×1e3（峰值时段） |

| 储能参数 | Cap | 储能容量（MW） | 10 |

| | PEcmax/PEdmax | 充/放电功率上限（MW） | 3 |

MATLAB代码：基于条件风险价值的合作型Stackerlberg博弈微网动态定价与优化调度 关键词：微网优化调度 条件风险价值 合作博弈 纳什谈判 参考文档：《A cooperative Stackelberg game based energy management considering price discrimination and risk assessment》完美复现 仿真平台：MATLAB yalmip+cplex+mosek 主要内容：代码主要做的是一个基于合作型Stackerlberg博弈的考虑差别定价和风险管理的微网动态定价与调度策略，提出了一个双层能源管理框架，实现多个微网间的P2P能源交易，上层为零售商的动态定价模型，目标是社会福利最大化；下层是多个产消者的合作博弈模型，优化各产消者的能量管理策略。 同时，采用纳什谈判法对多个产消者的合作剩余进行公平分配，还考虑了运行风险，采用条件风险价值（CVaR）随机规划方法来描述零售商的预期损失。 求解方面，双层模型被基于KKT条件转换为单层模型，模型可以高效求解。 这段代码是一个基于合作型Stackelberg博弈的微网运行策略的程序。它包含了多个功能和工作，涉及到的主要内容如下： 1. 模型参数设定：定义了一系列参数，包括产消者/零售商的购电价格和售电价格、交易价格上下限、电负荷、风电出力、风电场景概率等。 2. 决策变量初始化：定义了一系列决策变量，包括交易量、储能容量状态、充放电功率等。 3. 零售商/领导者的约束条件：定义了零售商的约束条件，包括购电价格和售电价格的范围限制、平均购电价和平均售电价的限制等。 4. 产消者/跟随者的约束条件：定义了产消者的约束条件，包括电功率守恒、总交易量守恒、交易量上下限、储能容量状态等。 5. KKT条件对偶约束：定义了KKT条件中的拉格朗日乘子，并给出了相应的约束条件。 6. KKT条件互补松弛：引入了Big-M法处理割平面约束，定义了一系列布尔变量，并给出了相应的约束条件。 7. 单层目标函数：定义了目标函数，通过强对偶定理消去双线性项，并求解最小化目标函数。 8. 数据分析与画图：对求解结果进行了数据分析和可视化展示，包括交易价格的绘制。 总体而言，这段代码实现了一个基于合作型Stackelberg博弈的微网运行策略，通过优化决策变量来实现最小化目标函数，以达到合理的能源管理和交易策略。它涉及到的知识点包括优化算法、线性规划、约束条件等。 这段代码是一个基于合作型Stackelberg博弈的微网运行策略的求解程序。它包含了多个决策变量和约束条件，用于计算微网的运行成本和交易策略。 首先，代码导入了一些常数参数，如购电价格、售电价格、交易价格上下限、电负荷等。这些参数用于定义微网的运行环境。 然后，代码定义了一系列决策变量，包括辅助变量、能量交易量、储能设备充放电量、储能容量状态等。这些变量用于描述微网的能量管理策略。 接下来，代码导入了一系列约束条件，包括能量平衡约束、交易量约束、能量充放电约束、储能容量约束等。这些约束条件用于限制微网的运行行为，确保其满足能量需求和系统稳定性。 然后，代码定义了目标函数，即微网的运行成本。目标函数包括了产消者的能量交易成本和风险调度成本。 最后，代码使用求解器对目标函数进行求解，得到微网的最优运行策略和成本。求解结果包括了产消者之间的合作交易量、产消者与零售商的交易价格等。 代码还包括了一些数据分析和画图的部分，用于可视化展示微网的运行策略和结果。 总的来说，这段代码实现了一个基于合作型Stackelberg博弈的微网运行策略的求解程序，通过优化决策变量和约束条件，求解微网的最优运行策略和成本。它涉及到了数学优化、博弈论、能量管理等知识点。 这段程序主要是一个基于合作型Stackelberg博弈的能源管理系统的求解程序。它通过考虑差别定价和风险评估来优化微网的运行策略。下面我将逐步解释程序的各个部分。 首先，程序开始时进行了一些初始化操作，包括清除变量、关闭所有图形窗口等。 然后，程序定义了一些决策变量，包括三个产消者的各个场景的转移支付，即C_epay_1、C_epay_2和C_epay_3。 接下来，程序导入了一些常数变量，包括P_trading、C_Non和C_trade。这些变量分别表示交易量、非交易成本和交易成本。这些变量的值是从外部文件中加载的。 然后，程序定义了三个产消者的风电场景概率，分别为pai_1、pai_2和pai_3。 接着，程序对一些变量进行了处理。首先，将C_Non和C_trade中的负号去除，并将其转换为成本（负数代表获得收益）。然后，根据公式23计算了每个产消者的贡献度，即alpha_1、alpha_2和alpha_3。这些贡献度表示每个产消者对总交易量的贡献程度。 接下来，程序初始化了一些保存优化结果的矩阵。 然后，程序进入一个循环，循环求解每个场景。在每个场景中，程序构建了一个约束矩阵C。约束矩阵包括了公式21和公式22的约束条件，以及一个等式约束条件。公式21表示交易成本和转移支付不能超过非交易成本，公式22表示三个产消者的转移支付之和为0。 接着，程序定义了目标函数TC_benefits。该目标函数是一个关于转移支付的函数，通过最大化该函数来优化系统的效益。 然后，程序配置了求解器的一些参数。 接下来，程序使用求解器对约束矩阵C和目标函数TC_benefits进行求解计算。如果求解成功，程序将保存求解结果。否则，程序将报错。 最后，在所有场景求解完成后，程序输出了运行结果。输出结果为每个产消者的支付成本。 综上所述，这段程序主要是一个求解基于合作型Stackelberg博弈的能源管理系统的优化问题的程序。它涉及到了数学优化、线性代数、概率论等知识点。通过对约束条件和目标函数的建模，程序能够找到最优的转移支付方案，从而优化系统的效益。

| | SOCmin/SOCmax | 荷电状态上下限（%） | 0.2 / 0.85 |

| 风险参数 | beta | 风险厌恶系数 | 0.1（默认），取值范围0.001~10 |

| 场景参数 | Sw | 风电场景数量 | 10 |

| | pai_i | 场景概率 | 0.1（等概率） |

五、求解结果说明

输出文件说明

输出文件	包含变量	变量意义
C_Non.mat	CNon1/2/3	产消者独立运行成本（10个场景）
C_trade.mat	Ctrade1/2/3	产消者合作运行成本（10个场景）
P_trading.mat	Ptrading1/2/3	产消者P2P交易量（10×24维）
控制台输出	Cepay1real/2/3	产消者最终转移支付（元）

关键结果解读

1. 成本对比：合作运行成本Ctrade应低于独立运行成本CNon，差值为合作收益；

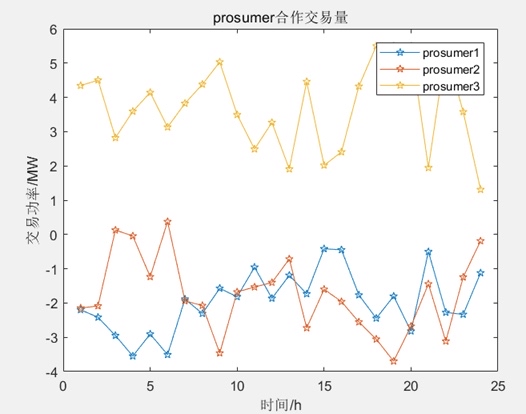

2. 交易量分布：Ptradingi为正表示产消者购入能量，为负表示售出能量，总和为0；
3. 转移支付：收益较高的产消者通过转移支付补贴收益较低者，确保“多贡献多收益”。

六、代码运行步骤与注意事项

运行步骤

1. 准备数据：确保P_Gen.mat（风电场景数据）位于代码同一目录；
2. 依次运行：先执行Problem0.m→再执行Problem1.m→最后执行Problem2.m；
3. 查看结果：通过MATLAB工作区查看输出文件，或控制台输出的转移支付结果。

注意事项

1. 求解器配置：确保CPLEX和MOSEK已正确安装并与YALMIP关联，可通过yalmiptest验证；
2. 参数调整：若需修改场景数量、风险厌恶系数等，需同步更新Sw、beta等参数；
3. 收敛性优化：若求解速度较慢，可调整CPLEX的MIP间隙（如ops.cplex.mip.tolerances.mipgap = 0.01）；
4. 版本兼容：YALMIP版本过低可能导致MOSEK调用失败，建议升级至最新版本。

七、代码应用场景与扩展方向

应用场景

1. 微网能量管理：适用于含分布式风电、储能的微网系统，优化零售商与产消者的交互策略；
2. P2P能量交易：为社区级P2P交易提供定价与收益分配方案；
3. 风险管控：可用于高比例可再生能源接入场景下的风险量化与决策优化。

扩展方向

1. 多领导者博弈：引入多个零售商竞争，扩展为多主多从博弈模型；
2. 分布式求解：采用分布式算法提升大规模场景下的求解效率；
3. 多能源耦合：加入光伏、燃气轮机等多能源形式，扩展为综合能源系统模型；
4. 需求响应：引入产消者需求弹性，优化价格激励机制。

八、总结

本套代码完整复现了基于合作型Stackelberg博弈的微网能量管理模型，通过“成本基准计算→运行优化→收益分配”的三阶段流程，实现了差别定价、风险管控与公平收益分配的核心目标。代码结构清晰、逻辑严谨，可直接用于学术研究或工程实践中的微网能量管理优化，同时具备良好的扩展性，可根据实际需求进行参数调整与功能扩展。
