一、功能介绍与使用场景

本模块是吊装工程中平衡梁（也称吊梁、横梁）的智能化设计核心工具。它基于“参数化设计+规范验算+全成果输出”的一体化架构，旨在解决传统平衡梁设计中截面选型繁琐、手工计算量大、出图效率低等痛点，实现从吊装载荷输入到加工制造的全流程自动化。

模块支持丰富的截面类型，集成了强大的截面库、自动选型、多工况验算及全成果输出功能，核心解决平衡梁在吊装过程中的整体稳定性、强度、刚度等校核难题，广泛适用于设备吊装、大型结构翻身等各类工程场景。

1.1 核心功能

1. 丰富的截面库与自定义截面：内置热轧无缝钢管、H型钢、工字钢、槽钢组合等数十种标准截面，并支持用户自定义圆管、矩形管、工字型、箱型等任意截面，满足各种设计需求。
2. 智能参数化设计：输入基本荷载和梁跨几何参数后，软件自动完成内力分析，并可根据用户选择的截面类型进行初步设计和强度校核。
3. 多体系验算：集成强度、整体稳定、局部稳定、刚度（挠度）等完整校核体系，严格遵循GB50017等钢结构设计规范。
4. 复杂工况支持：支持两点、四点等多种吊点布置方式，考虑动载系数和不均载系数，准确模拟实际吊装受力状态。
5. 全专业成果输出：一键生成三维施工模型（STEP/IGS格式）、自动输出CAD加工图纸（DWG/DXF格式）、生成详细WORD计算书（含公式推导、规范依据、应力云图），并可将计算结果导出Excel进行数据管理。

1.2 主要使用场景

1. 压力容器、塔器、反应器等大型设备的吊装；
2. 大型钢结构模块、预制构件的翻身和吊装；
3. 需要增大吊装净空、避免吊索挤压设备的工况；
4. 多吊点起吊时，用于均衡各吊点受力的吊装方案；
5. 对现有平衡梁进行安全复核与评估。

二、主要设计流程

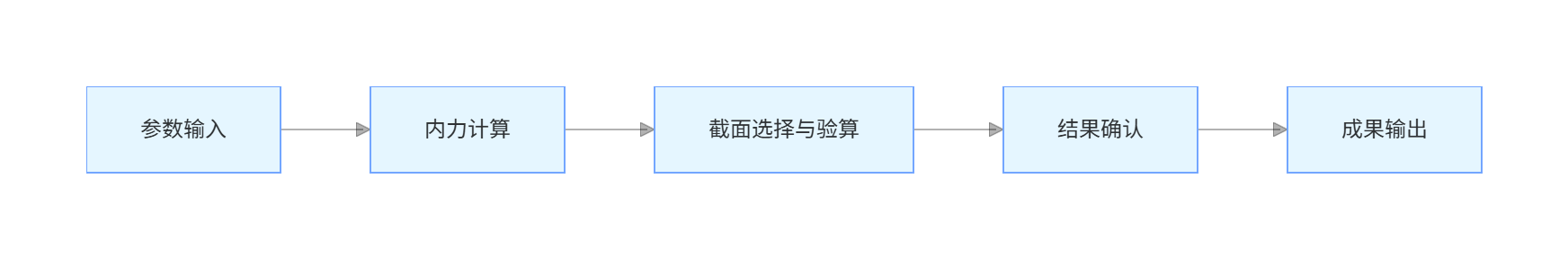

设计流程分为参数输入→内力计算→截面选择与验算→结果确认→成果输出五大阶段，具体操作步骤如下：

阶段1：填写基础参数与荷载工况

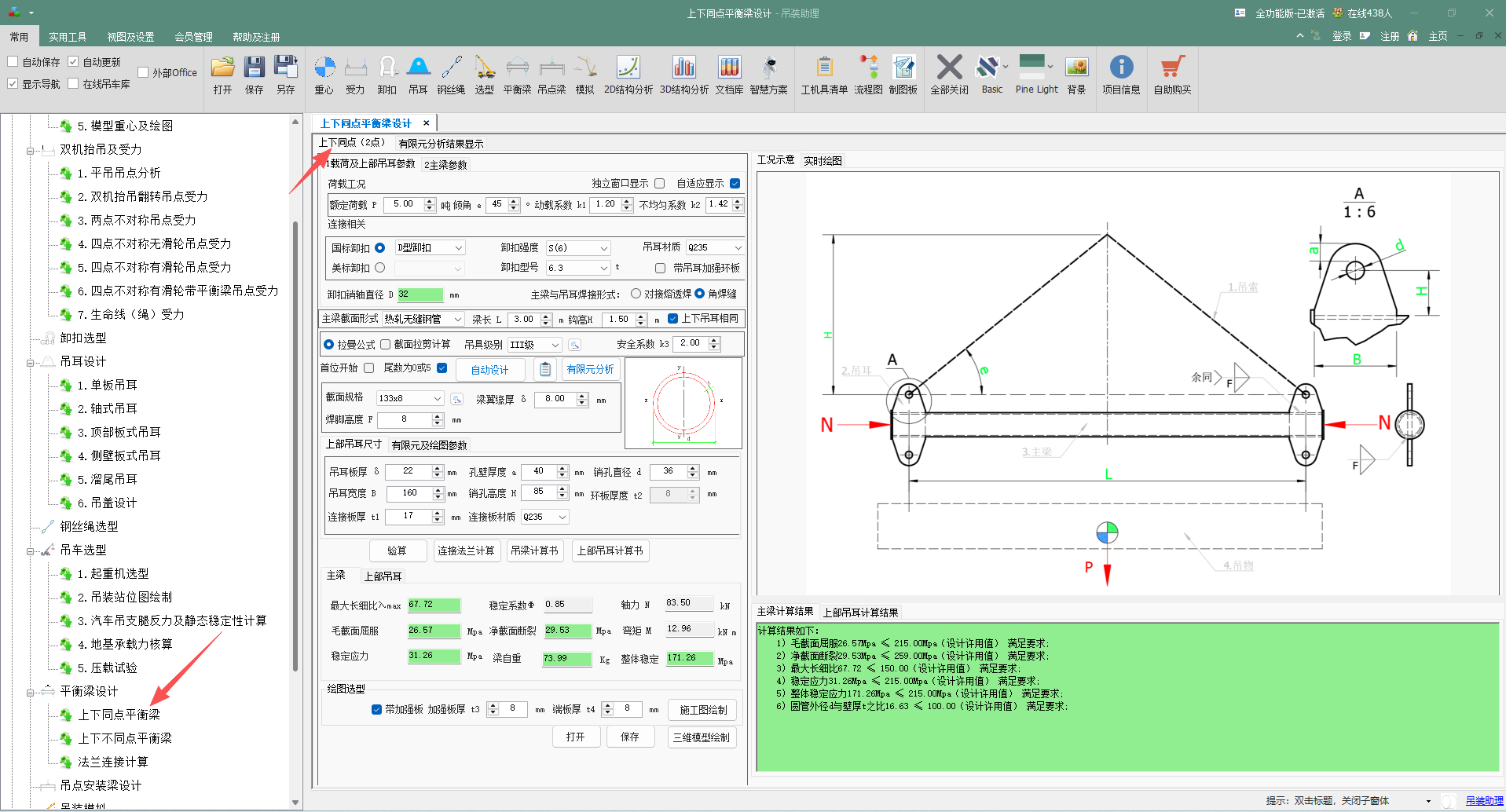

打开软件，点击左侧导航栏“计算及选型→吊耳设计→上下同点平衡梁”进入界面。首先，在界面左上角的“1载荷及上部吊耳参数”和“2主梁参数”标签页中完成以下设置：

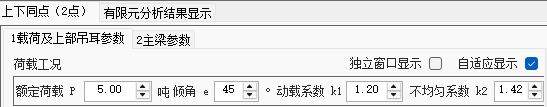

1. 荷载工况（位于“1载荷及上部吊耳参数”标签页）

1. 额定荷载 P：平衡梁承受的总垂直荷载（设备自重），单位“吨”，如图中示例值5.00吨。
2. 倾角 e：吊索与垂直方向的夹角（°），如图中示例值45°。角度越大，平衡梁承受的水平分力和轴向压力越大。
3. 动载系数 k1：考虑起吊冲击的动力放大系数，默认1.10，动态或重载吊装可提高至1.2。
4. 不均载系数 k2：多吊点时考虑荷载分配不均的系数，默认1.20，根据吊点布置均匀性调整。

2. 连接相关（位于“1载荷及上部吊耳参数”标签页）

1. 卸扣类型：选择“国标卸扣”或“美标卸扣”。选择国标后，需进一步选择卸扣强度等级（如M(4), S(6)）；选择美标后，需选择卸扣型号（如G209(BW)）。软件会根据选择自动匹配推荐销轴直径。
2. 卸扣销轴直径 D：显示或手动输入与卸扣匹配的销轴直径，直接影响上部吊耳销孔的设计。
3. 吊耳材质：选择或自定义吊耳板的材质，如Q235、Q355等，软件将自动关联其抗拉、屈服强度。

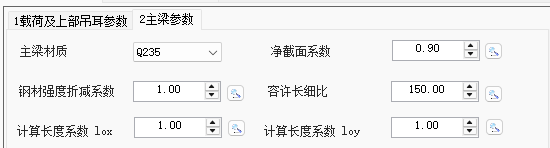

1. 主梁参数（位于“2主梁参数”标签页）

1. 主梁材质：选择平衡梁主体的材质，如Q235、Q355等。
2. 净截面系数：考虑螺栓孔等对截面的削弱，通常取0.85~0.95。
3. 钢材强度折减系数：根据规范要求，对某些工况下的钢材强度进行折减。
4. 计算长度系数 lox / loy：根据主梁两端的约束情况，设置面内和面外的计算长度系数。
5. 容许长细比：根据规范要求，设置受压或受拉构件的容许长细比限值。

阶段2：设置几何参数与截面形式

在界面中部的面板中，完成平衡梁的总体几何尺寸和截面选择。

1. 主梁几何参数

1. 主梁截面形式：点击下拉框，从庞大的截面库中选择合适的类型，如“热轧无缝钢管”、“双宽翼缘H型钢”、“自定义箱型截面”等。这是本模块的核心优势之一。
2. 梁长 L：平衡梁两支点间的距离，单位米（m）。
3. 钩高 H：吊耳孔中心到梁顶（或梁底）的垂直距离，用于确定吊耳板的高度。

2. 截面规格与尺寸（动态变化）

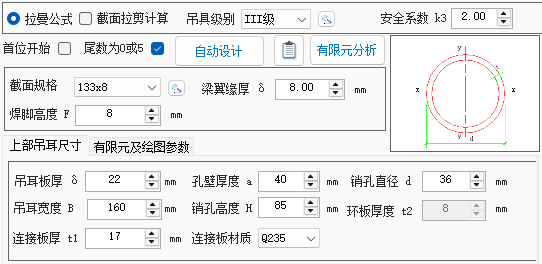

选择截面形式后，下方“截面规格”区域和“吊耳尺寸”标签页会动态更新。例如选择“热轧无缝钢管”后：

1. 截面规格：可直接从下拉框中选择标准规格，如“299x10”（外径x壁厚）。也可以点击右侧的“...”按钮，打开截面管理工具，浏览或自定义更多截面。
2. 梁翼缘厚 δ / 焊脚高度 F：对于组合截面或自定义截面，需要手动输入板厚、焊缝高度等详细尺寸。
3. 上部/下部吊耳尺寸：切换到“上部吊耳尺寸”或“下吊耳参数”标签页，可精细调整吊耳板的板厚δ、宽度B、孔壁厚度a、销孔高度H、销孔直径d等所有几何细节。

阶段3：点击“验算”，查看详细计算结果

完成上述参数填写后，点击界面中部的 “验算” 按钮。软件将自动进行内力分析和截面校核，并在右侧和下方面板中实时、详细地输出计算结果。

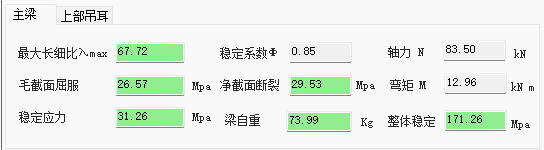

1. 主梁计算结果：在右侧“主梁计算结果”区域（或下方“主梁计算结果”标签页的RichTextBox中），可查看包括轴力N、弯矩M、稳定系数Φ、整体稳定应力、毛截面屈服应力、净截面断裂应力等核心指标。所有应力值均与材料许用值进行对比，并附有单位（MPa, kN, kN·m）。

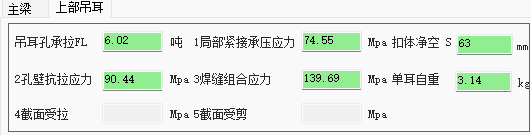

2. 吊耳计算结果：切换到“上部吊耳”和“下部吊耳”标签页，可查看吊耳孔承拉FL、孔壁挤压应力、孔壁抗拉应力、焊缝组合应力等关键验算结果，确保吊耳连接部位的安全。
3. 结论：所有计算结果实时更新。当各项应力均小于对应的许用应力时，表示设计满足要求。否则，需返回调整参数。

阶段4：手动优化与重新验算

若验算结果不满足要求（如应力超限、长细比过大），可手动调整关键参数后重新验算：

1. 调整截面：在“主梁截面形式”中选择更大规格的截面，或在“自定义截面”中增加板厚。
2. 优化几何：适当减小“梁长L”或增加“钩高H”以改善受力。
3. 加强吊耳：勾选“带吊耳加强环板”选项，并设置环板厚度t2，或在“绘图选型”分组框中勾选“带加强板”并设置厚度t3，以增强局部刚度。
4. 修改材质：将主梁或吊耳材质更换为强度更高的材料，如将Q235改为Q355。

每次修改参数后，再次点击 “验算” 按钮，即可看到更新后的计算结果，直至所有指标“满足要求”。

阶段5：成果输出

设计验算通过后，即可通过界面下方的功能按钮生成全套成果文件，直接用于施工、报审及存档。

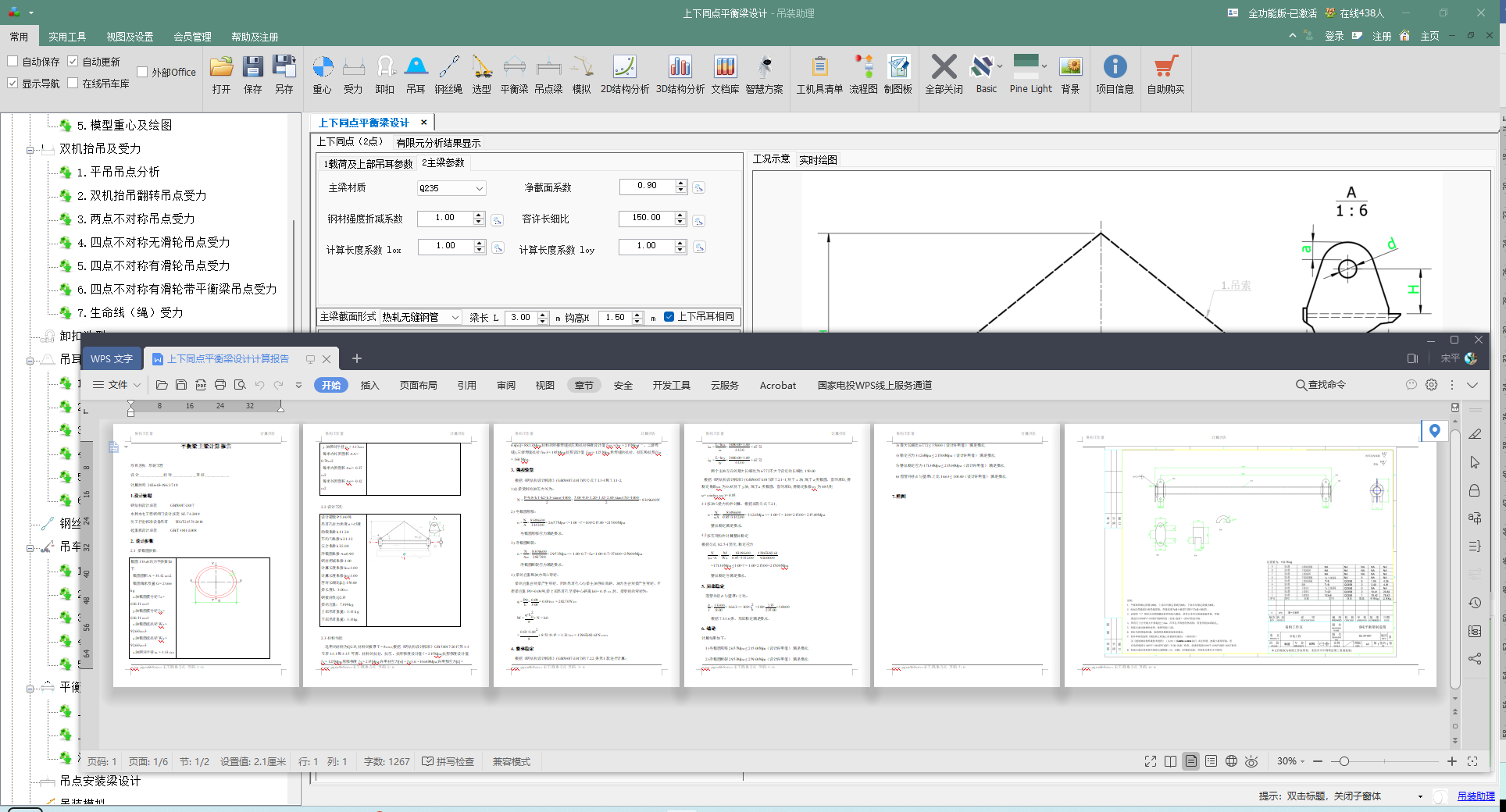

1. 吊梁/吊耳计算书：点击 “吊梁计算书”、“上部吊耳计算书” 或 “下部吊耳计算书”，软件自动生成图文并茂的WORD文档。计算书包含设计规范、计算简图、详细的公式推导、中间计算过程、应力汇总表及最终结论，满足方案报审和专家论证需求。

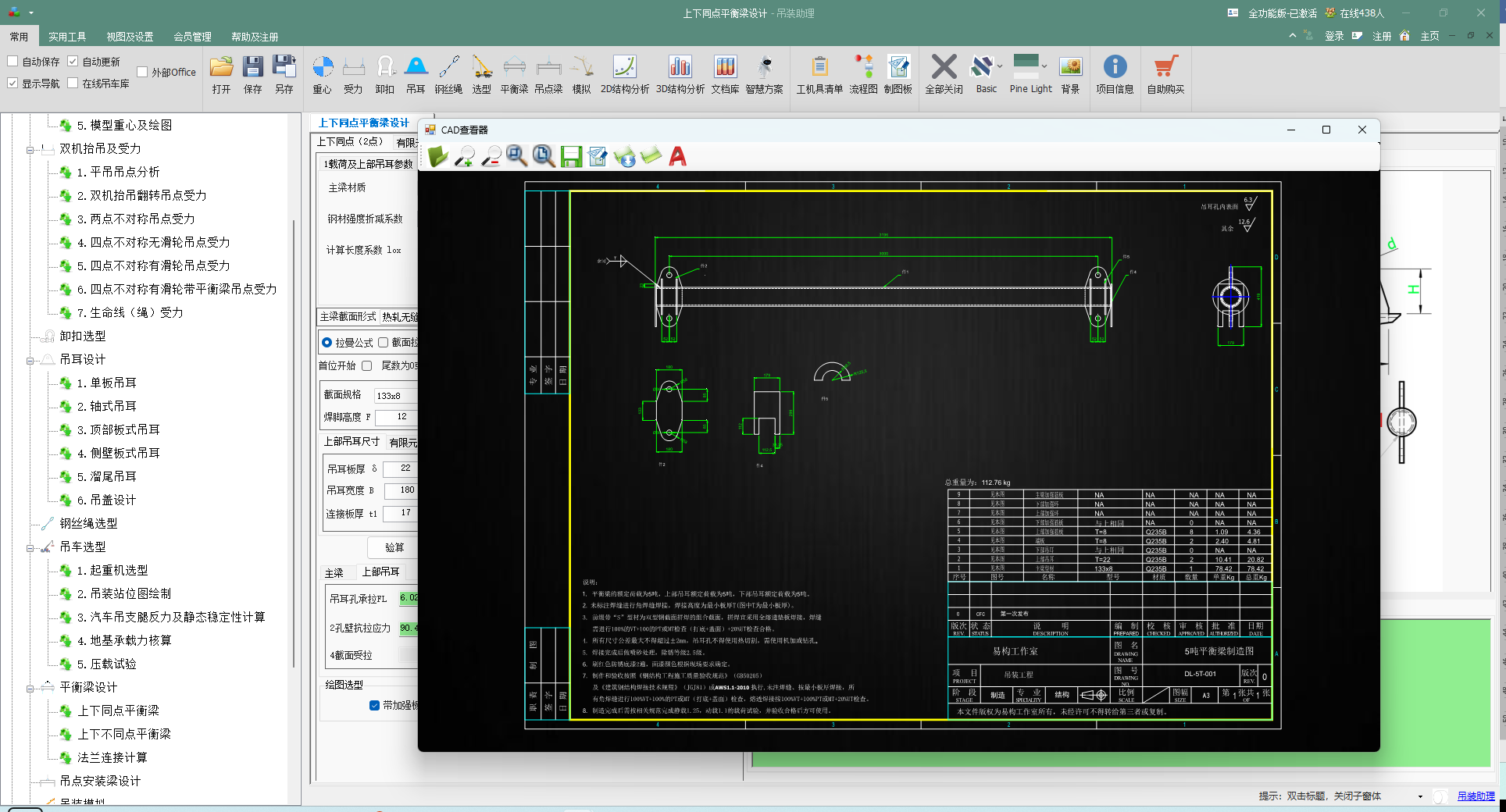

1. 施工图绘制：点击 “施工图绘制” 按钮，自动生成CAD格式的平衡梁总装图和部件详图（DWG/DXF），所有尺寸与设计参数精准对应，可直接用于指导加工制造。

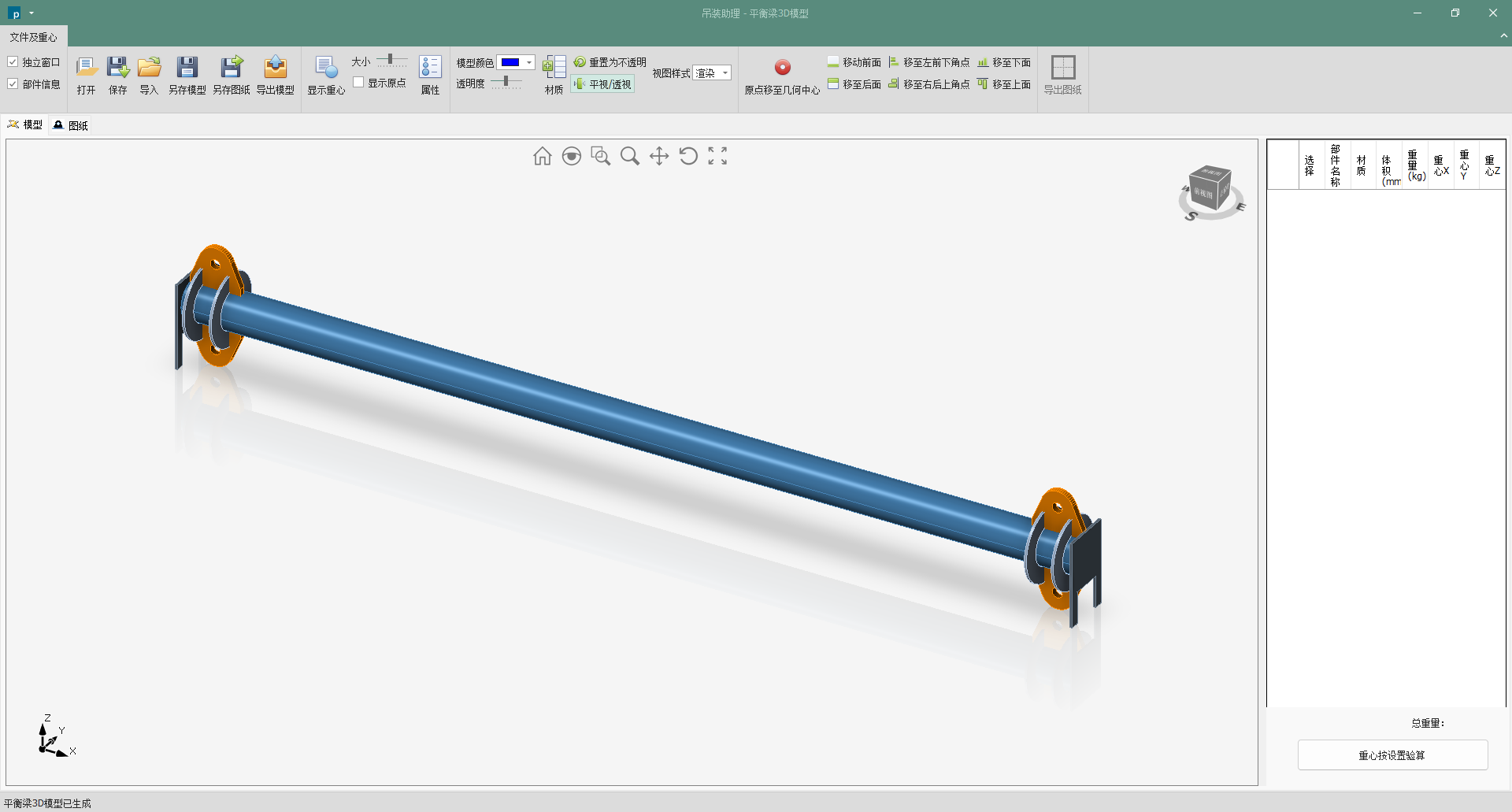

1. 三维模型绘制：点击 “三维模型绘制”按钮，生成STEP/IGS格式的三维实体模型，可用于吊装模拟、碰撞检查及BIM建模。

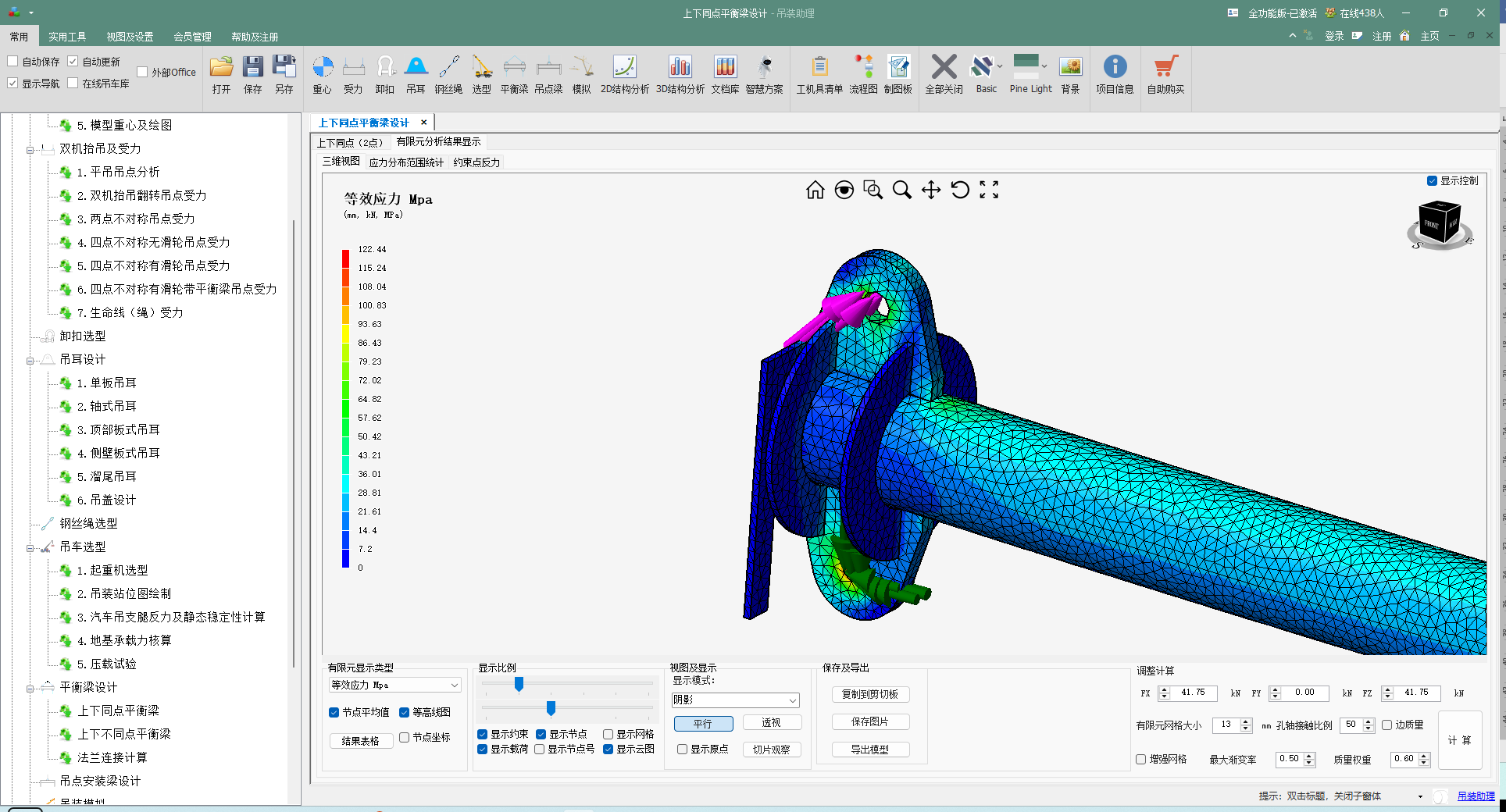

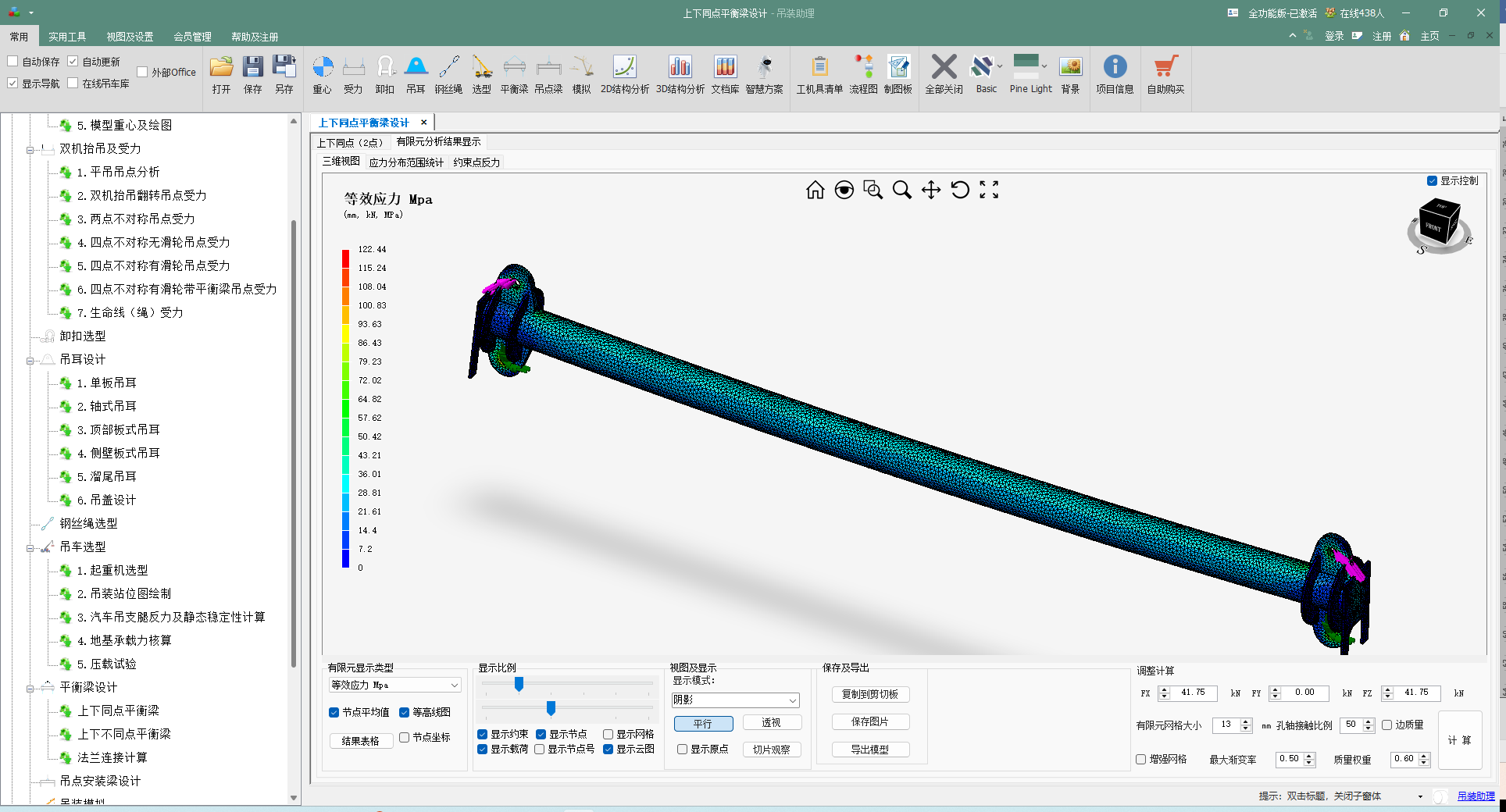

1. 三维有限元分析：点击 “有限元分析”按钮，自动建模，网格划分，设置约束和受力后进行有限元分析和显示结果。

1. 保存与打开：通过 “保存” 和 “打开” 按钮，可将当前所有输入参数和计算结果保存为工程文件，便于后续复查或修改。

三、关键参数解释与介绍

3.1 设计核心参数

参数类别	关键参数	含义与设置要点
荷载工况	额定荷载P	总设计荷载，需全面覆盖设备自重、吊具重量等。
荷载工况	动载系数k1	起升冲击系数，默认1.10，重载或快速吊装可适当提高。
主梁参数	截面形式	核心优势功能，根据受力特点选择。压弯构件可选H型钢或箱型，以钢管为主时可选圆管。
主梁参数	计算长度系数	反映端部约束强弱。两端铰接取1.0，两端固定取0.5，需根据实际连接情况选取。
吊耳参数	吊耳板厚δ	影响吊耳承载力的核心尺寸。自动设计生成初始值后，可根据应力验算结果手动调整。
吊耳参数	销孔直径d	需与选用的卸扣销轴直径匹配，并留合理间隙（通常1-5mm），确保装配顺畅。
连接相关	卸扣型号/强度	必须与销孔直径匹配，软件关联数据库可自动匹配推荐值，避免人为错误。
材质参数	主梁/吊耳材质	直接决定材料的许用应力值。重载工况应优先选用Q355或更高强度钢材。

3.2 计算书报告关键参数

从软件生成的WORD计算书及界面结果区，需重点校核以下核心数据，确保工程安全：

关键参数	单位	规范依据/验收标准	意义
轴力 N	kN	内力分析结果	平衡梁承受的轴向压力或拉力，是后续稳定验算的基础。
弯矩 M	kN·m	内力分析结果	平衡梁承受的最大弯矩，通常位于跨中，是强度验算的基础。
整体稳定应力	MPa	GB50017	对于细长压弯构件，需重点校核其整体稳定性，应力值需小于稳定验算的许用应力。
毛截面屈服应力	MPa	GB50017	验算构件在最不利荷载组合下，是否会发生全截面屈服，需小于材料抗拉/抗压强度设计值。
吊耳孔壁挤压应力	MPa	GB50017	销轴与孔壁的接触应力，需小于材质的承压许用值，防止孔壁局部压溃。
长细比 λ	-	GB50017	反映构件柔度，需小于规范规定的容许长细比，防止构件在使用过程中发生过大的挠度或振动。

四、设计要点与操作技巧

4.1 设计核心要点

• 截面选择是关键：根据荷载大小和跨度选择合适的截面。小跨度轻载可选用圆管或单根工字钢；大跨度重载应优先考虑H型钢或箱型截面，以获得更好的抗弯和抗扭性能。
• 长细比需严控：对于受压的平衡梁，长细比是控制设计的关键指标。若长细比超限，应优先增大截面回转半径（如选择宽翼缘截面），而非单纯增加板厚。
• 吊耳与主梁连接：吊耳与主梁的连接焊缝（焊脚高度F）至关重要。重载工况下，建议优先选用“对接熔透焊”以确保焊缝与母材等强。若采用角焊缝，应确保其有足够的承载能力。
• “上下吊耳相同”功能：当上部吊耳和下部吊耳设计一致时，勾选此复选框，只需输入上部吊耳尺寸，系统会自动同步，大幅提升输入效率。

4.2 操作技巧与建议

1. 善用截面库：优先从标准截面库中选择规格，这些截面数据准确，且便于材料采购。对于特殊设计，再考虑使用“自定义截面”。
2. 自动设计辅助：虽然本模块以手动验算为主，但可以结合“自动设计”功能（如果存在）快速生成一个初始尺寸，然后再进行精细化调整和验算，可以事半功倍。
3. 重点关注组合应力：平衡梁通常是压弯或拉弯构件，不能只看单项应力，需关注“稳定应力”和“毛截面屈服应力”等组合应力指标，它们才是真正的控制性指标。
4. 3D模型验证：对于特别重要的吊装工程，在生成2D图纸后，建议导出3D模型，进行吊装路径模拟和干涉检查，确保设计的可实施性。

五、常见问题处理

Q：验算结果显示“整体稳定应力”超限怎么办？

A：这是平衡梁最常见的失效模式。解决方法：1）在“主梁参数”中检查并减小“计算长度系数”；2）更换截面形式，选用截面宽度更大、抗扭性能更好的截面（如箱型截面）；3）在梁的侧向增设支撑点，减小自由长度。

Q：吊耳“孔壁抗拉应力”不满足要求，但“挤压应力”满足，如何优化？

A：孔壁抗拉应力不足，说明吊耳板的宽度B或孔壁厚度a不够。可优先增加吊耳板宽度B，或适当增加孔壁厚度a（即减小销孔与板边的距离），而无需增加整个吊耳板的厚度。

Q：如何快速查找我需要的标准截面？

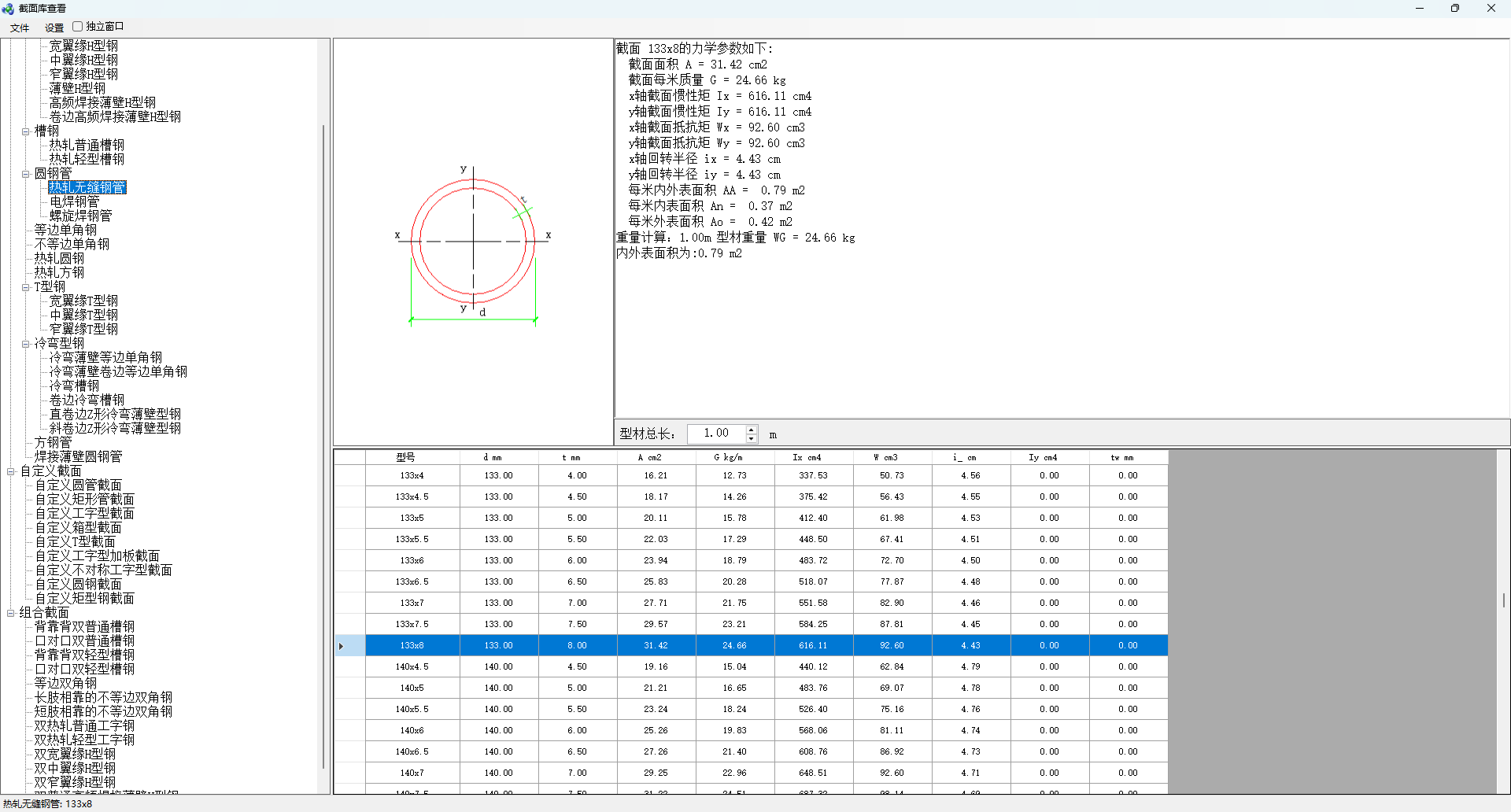

A：点击截面规格右侧的 “查看” 按钮，打开截面管理工具。该工具支持按截面类型、尺寸范围进行筛选和排序，并能直观地预览截面形状和参数，方便快速定位所需规格。

六、注意事项

1. 本教程基于吊装助理V1.4.0版本编写，具体操作请以实际软件界面及版本更新内容为准。
2. 在进行自定义截面设计时，请确保输入的截面几何参数（如面积、惯性矩）计算准确，否则将严重影响验算结果的正确性。
3. 成果输出后，务必核对计算书中的尺寸与施工图、3D模型的尺寸是否完全一致，特别是吊耳孔位置、梁长等关键装配尺寸，避免出现加工错误。
4. 对于核电站大件吊装、超高、超大件等特殊或高危吊装场景，设计完成后建议组织专家论证，并严格遵循国家现行相关规范（如GB50017）的要求。
