前言

本文基于凯斯西储大学（CWRU）轴承数据，先经过数据预处理进行数据集的制作和加载，最后通过Pytorch实现FFT+WDCNN-Transformer模型对故障数据的分类。凯斯西储大学轴承数据的详细介绍可以参考下文：

Python-凯斯西储大学（CWRU）轴承数据解读与分类处理

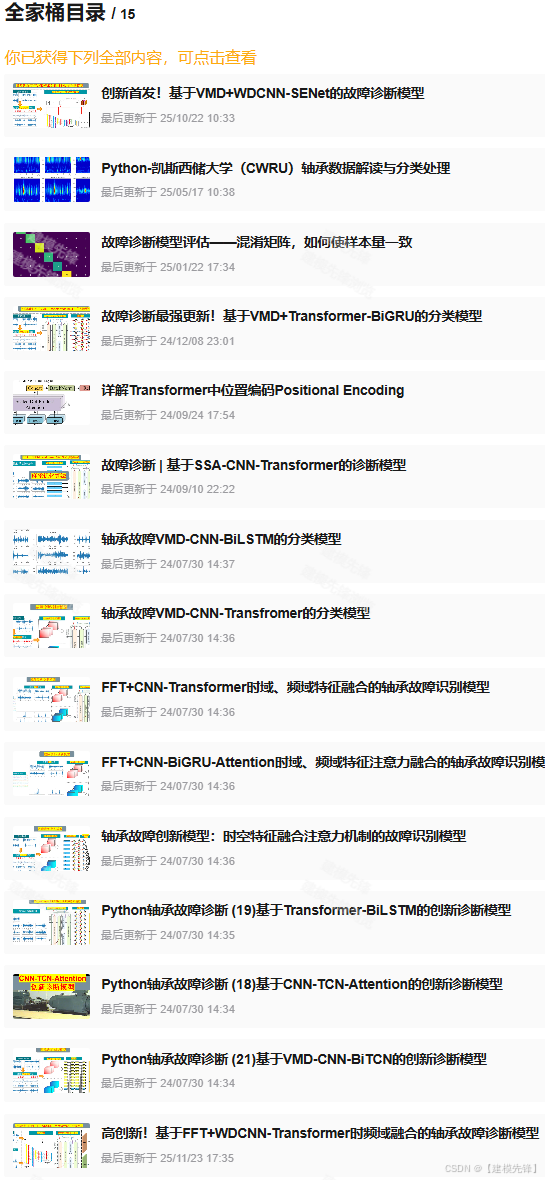

注意：本模型继续加入 轴承故障诊断—创新模型全家桶 中，之前购买的同学请及时更新下载!（性价比极高）

1 模型简介与创新点介绍

1.1 模型简介

● 数据集：CWRU西储大学轴承数据集

● 环境框架：python 3.9  pytorch 1.8 及其以上版本均可运行

● 准确率：测试集100%

● 使用对象：论文需求、毕业设计需求者

● 代码保证：代码注释详细、即拿即可跑通。

全网最低价，创新网络分类效果显著，模型能够充分提取轴承故障信号的空间和时序特征和频域特征，收敛速度快，性能优越, 精度高。创新度也有！！！高性价比、高质量代码，大家可以了解一下：（所有全家桶模型会不断加入新的模型进行更新！后续会逐渐提高价格，越早购买性价比越高！！！）

1.2 创新点介绍

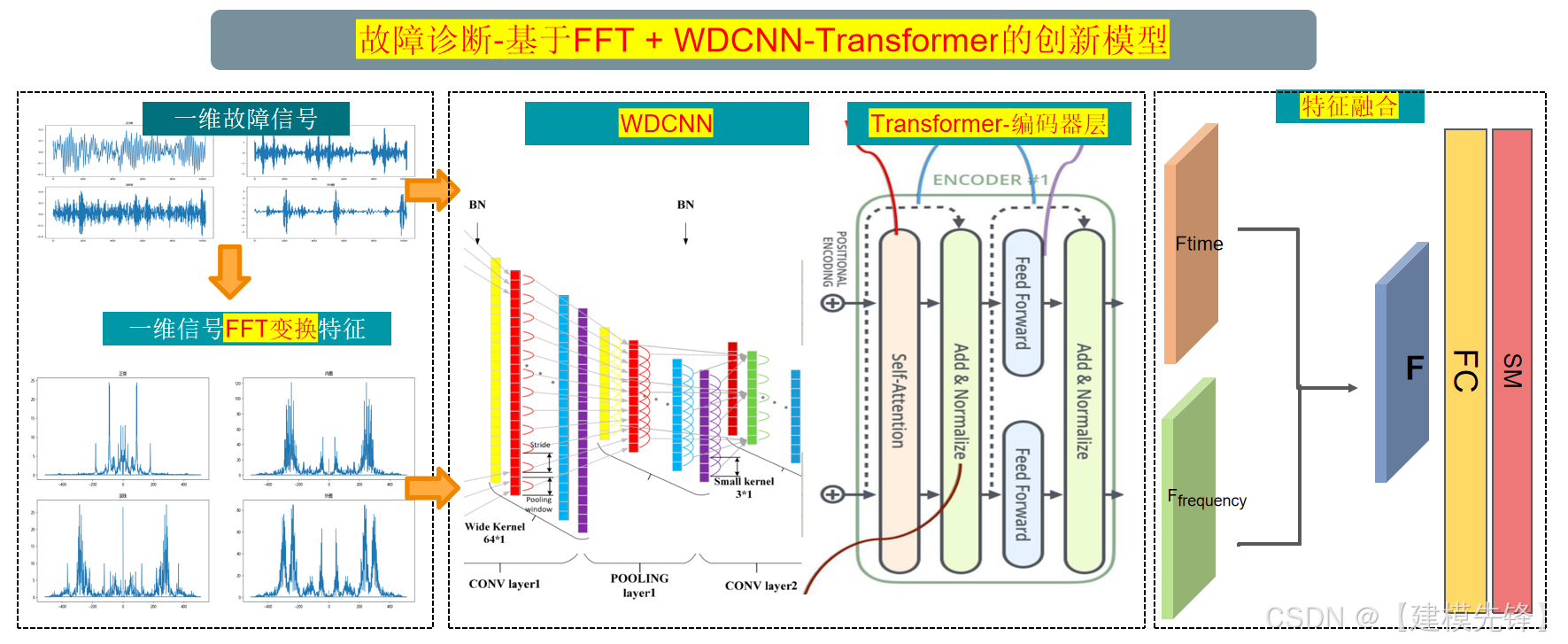

基于FFT+WDCNN-Transformer的轴承故障诊断创新模型：

1. 原理流程：

（1）原始信号输入：输入轴承振动信号（时域信号）作为模型的初始数据。

（2）两个独立分支分别提取时频域特征

时域分支

• 直接将原始时域信号输入到WDCNN-Transformer串行模型结构中；

• 通过WDCNN（宽度可变卷积神经网络）提取时域的局部时序特征；

• 通过Transformer模块捕获远距离的全局依赖和上下文信息；

• 最终获得时域特征表示。

频域分支

• 对原始信号进行快速傅里叶变换（FFT），获得频域特征表示；

• 将频域信号输入到WDCNN-Transformer串行模型结构中；

• 类似时域分支，先由WDCNN提取局部频域特征，再由Transformer捕获频域全局依赖；

• 最终获得频域特征表示。

（3）时频域特征融合

• 将时域分支和频域分支得到的特征矩阵进行加权矩阵加法融合，实现时频域信息交融；

• 融合后的特征同时包含时序动态信息和频率成分信息。

（4）故障分类

使用融合后的特征矩阵作为输入，通过分类器（如全连接层及Softmax）进行轴承故障类别判别。

2.创新点：

（1）双分支时频域并行特征提取

• 传统故障诊断单纯用时域或频域手工特征，或单一路径深度网络。

• 本模型同时利用时域和频域两个分支，并分别用深度网络自动提取特征，保证多角度充分挖掘信号信息。

（2） WDCNN-Transformer串行结构

• WDCNN宽度可变设计适合多尺度特征提取，增强了时频特征的表达能力；

• Transformer引入自注意力机制，有效捕获长距离依赖关系，提高模型对复杂信号的建模能力；

• 将CNN和Transformer串联，提高时序和空间特征的利用效率。

（3）时频域特征融合

• 采用特征矩阵的加权加法融合方式，避免简单拼接导致维度膨胀问题；

• 特征融合充分结合时频信息互补优势，增强故障特征的区分度。

• 模型可以直接接收原始信号和其频谱信号，无需复杂人工特征工程；

• 端到端训练提高了模型可扩展性和泛化能力。

2 轴承数据加载与预处理

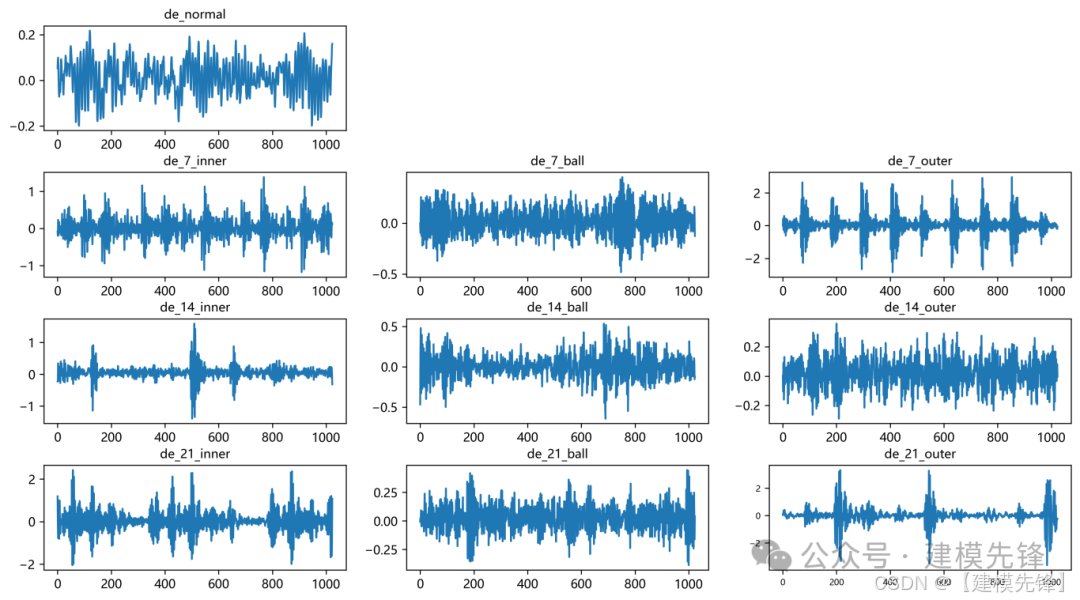

2.1 导入数据

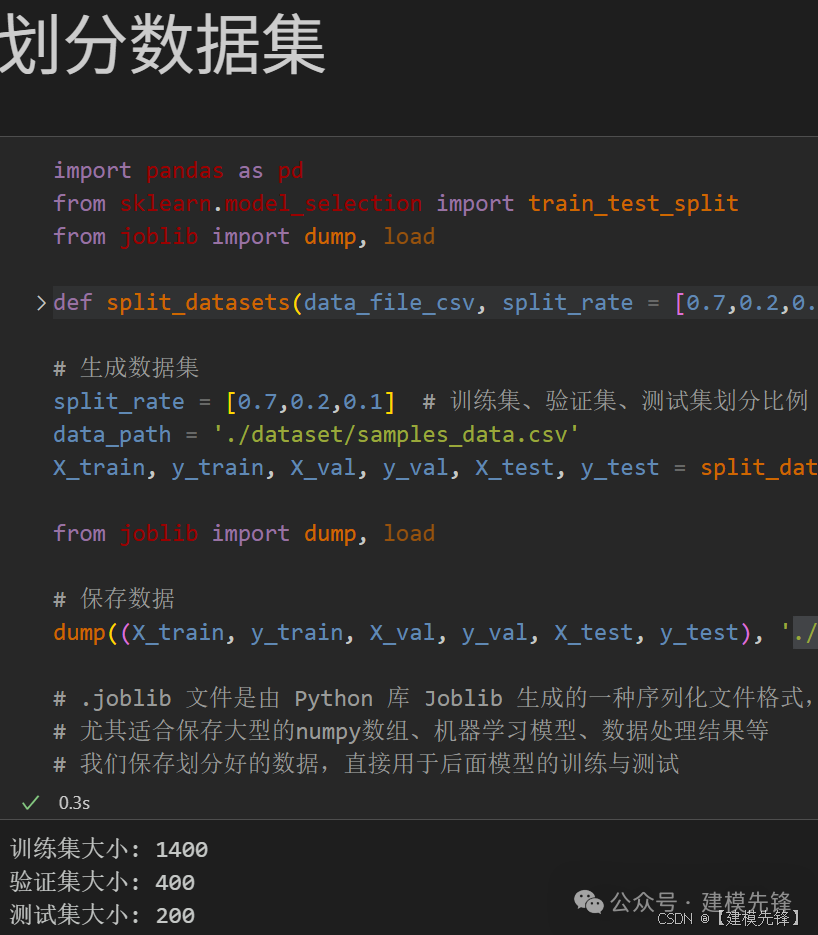

参考之前的文章，进行故障10分类的预处理，凯斯西储大学轴承数据10分类数据集：

train_set、val_set、test_set 均为按照7：2：1划分训练集、验证集、测试集，最后保存数据

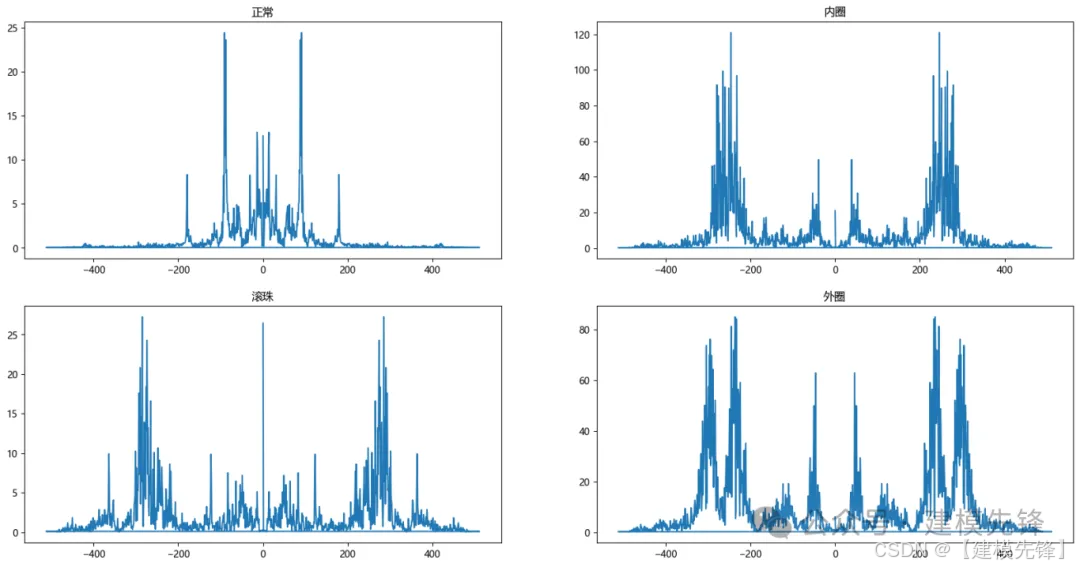

2.2 故障FFT变换可视化

2.3 故障数据的预处理

3 基于FFT+WDCNN-Transformer的创新诊断模型

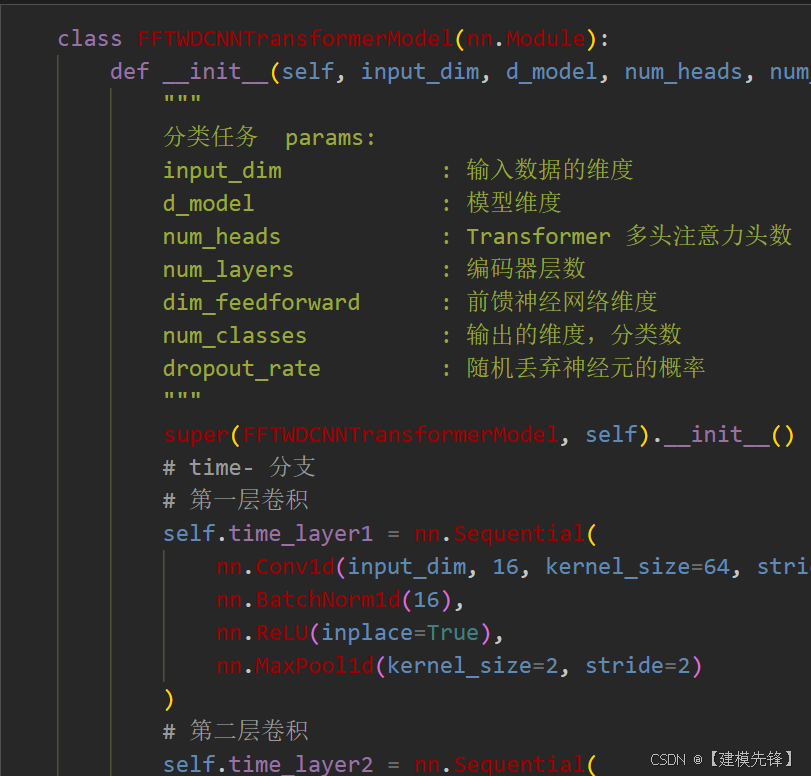

3.1 定义FFT+WDCNN-Transformer网络模型

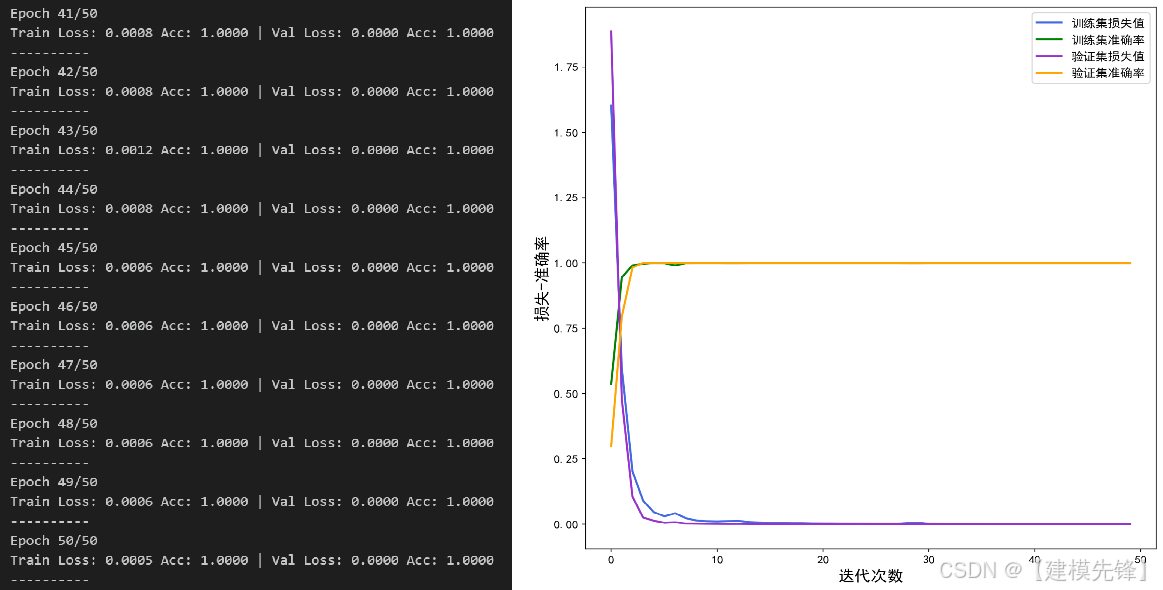

3.2 设置参数，训练模型

50个epoch，准确率100%，FFT+WDCNN-Transformer网络分类效果显著，模型能够充分提取轴承故障信号的多尺度特征，收敛速度快，性能特别优越，效果明显。

3.3 模型评估

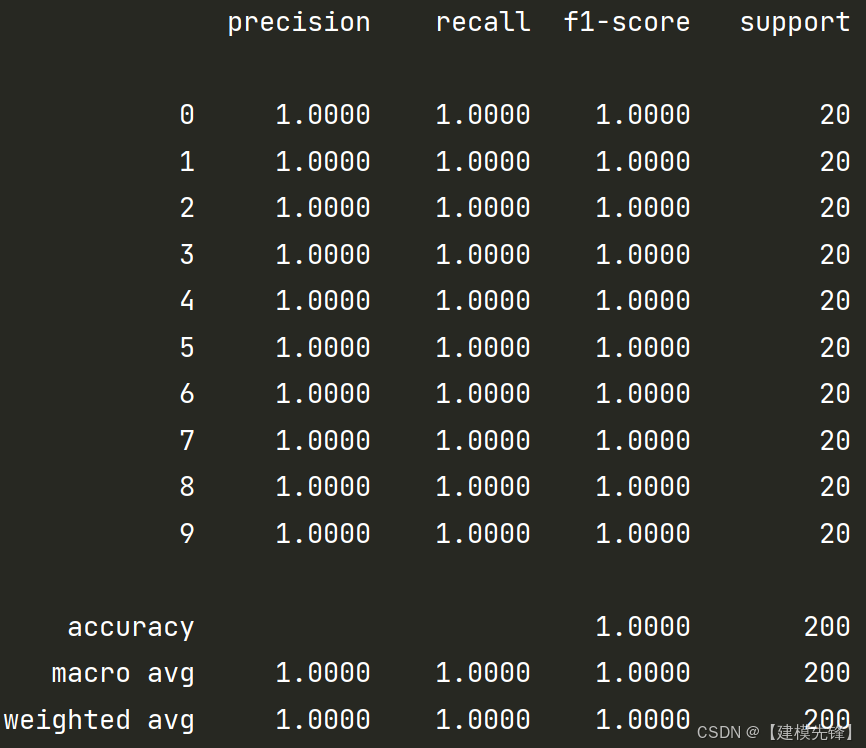

（1）准确率、精确率、召回率、F1 Score

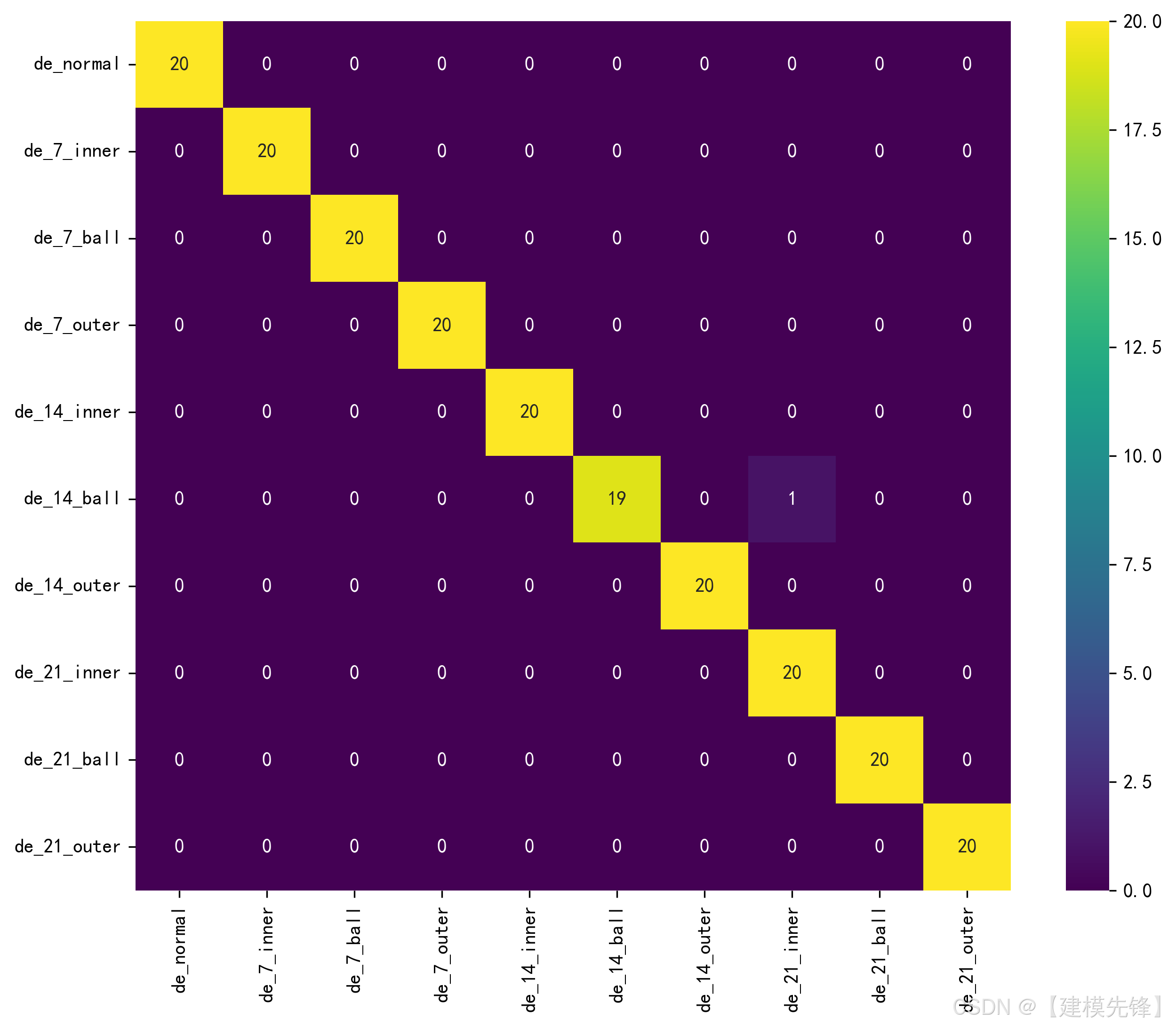

（2）故障十分类混淆矩阵：

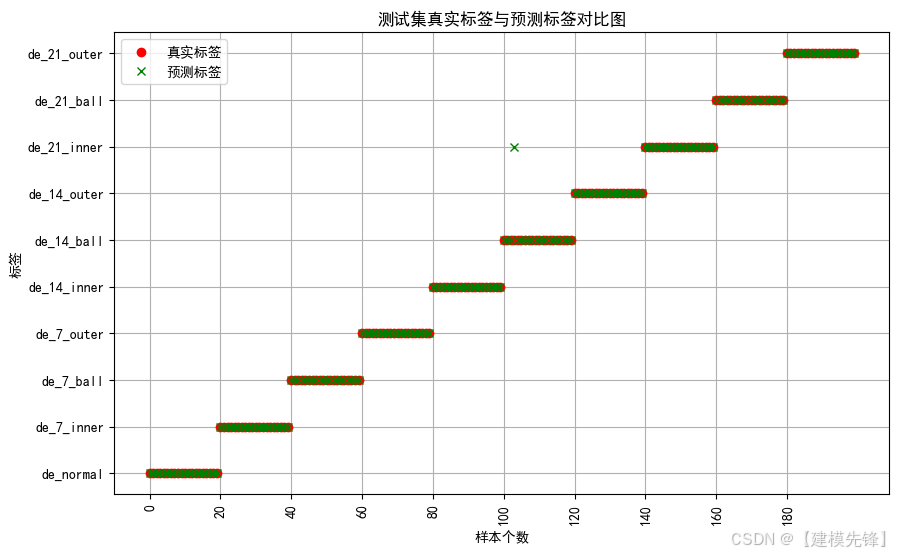

（3）分类标签可视化

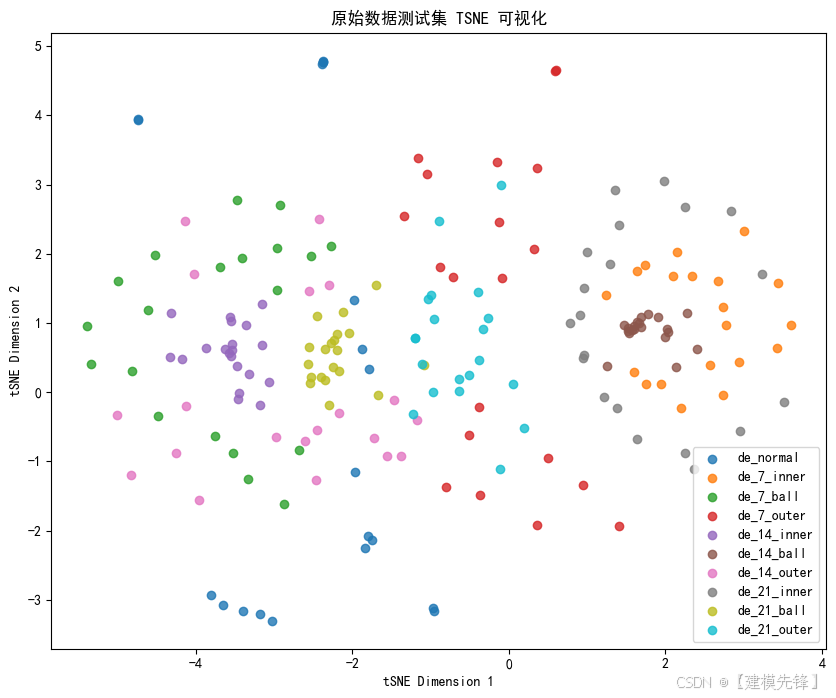

（4）原始数据 t-SNE特征可视化

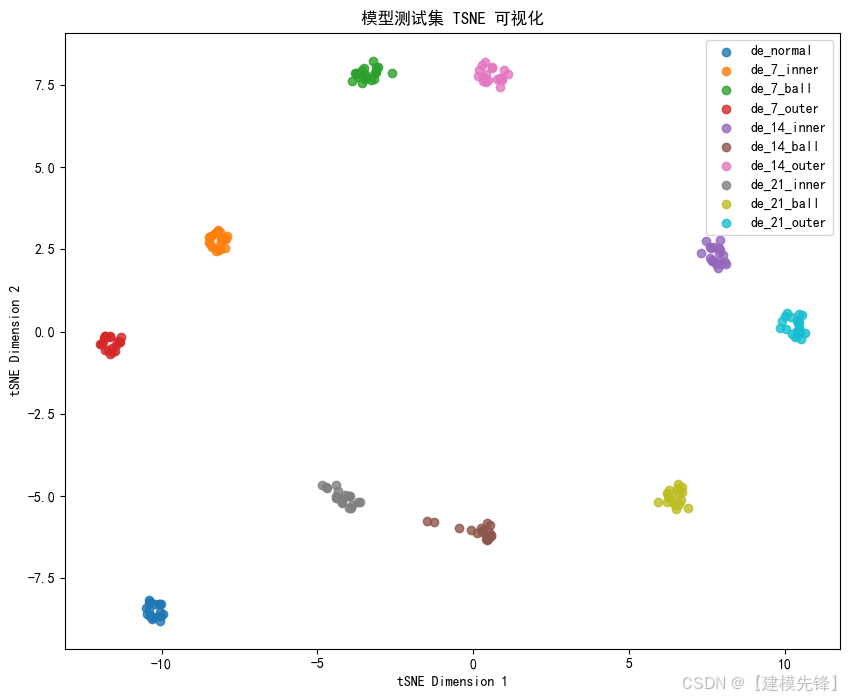

（5）模型训练后的 t-SNE特征可视化：

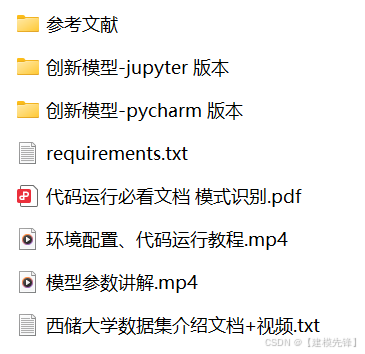

4 代码、数据整理如下：

点击下方卡片获取代码！
