第三十六篇：辐射传热基础

摘要

辐射传热是通过电磁波传递能量的方式，在高温、真空和远距离传热场景中起主导作用。本文系统分析了热辐射的基本理论，推导了黑体辐射定律和实际物体的辐射特性。详细讨论了角系数计算、辐射换热网络法等关键方法。采用蒙特卡洛法和离散坐标法建立数值模型，求解了复杂几何下的辐射传热问题。通过Python仿真，计算了不同表面间的辐射换热量，分析了表面发射率、温度、几何形状对辐射传热的影响，为高温热设计和航天器热控提供理论指导。

关键词

辐射传热，黑体辐射，斯特藩-玻尔兹曼定律，角系数，发射率，辐射网络，蒙特卡洛

---

1. 引言

1.1 辐射传热的特点

• 不需要介质
• 与温度四次方成正比
• 具有方向性和光谱性
• 高温下占主导

1.2 工程应用

• 高温炉窑
• 航天器热控
• 太阳能利用
• 红外测温

---

2. 理论分析

2.1 黑体辐射定律

Planck定律（光谱辐射力）：
$$E_{b\lambda }(\lambda ,T)=\frac{C_1}{{\lambda }^5\left[\exp \left(\frac{C_2}{\lambda T}\right)-1\right]}$$

其中 $C_1=3.742\times 10^8$ W·μm⁴/m²，$C_2=1.439\times 10^4$ μm·K

Stefan-Boltzmann定律（总辐射力）：
$$E_b=\sigma T^4$$

其中 $\sigma =5.67\times 10^{-8}$ W/(m²·K⁴)

Wien位移定律：
KaTeX parse error: Undefined control sequence: \cdotp at position 1: \̲c̲d̲o̲t̲p̲

2.2 实际物体辐射

发射率：
$$\epsilon =\frac{E}{E_b}$$

Kirchhoff定律（热平衡时）：
$$\epsilon =\alpha$$

2.3 角系数

角系数 $F_{12}$ 表示表面1发出的辐射能落到表面2上的比例。

互易关系：
$$A_1{F}_{12}=A_2{F}_{21}$$

完整性：
$$\sum _{j=1}^N{F}_{ij}=1$$

2.4 两表面间辐射换热

黑体表面：
$$Q_{12}=A_1{F}_{12}\sigma (T_1^4-T_2^4)$$

灰体表面（大空间小物体）：
$$Q=\epsilon A\sigma (T_s^4-T_{sur}^4)$$

两无限大平行板：
$$Q=\frac{\sigma A(T_1^4-T_2^4)}{\frac{1}{{\epsilon }_1}+\frac{1}{{\epsilon }_2}-1}$$

---

3. Python仿真实现

import numpy as np
import matplotlib.pyplot as plt
from scipy.integrate import quad
import os

output_dir = r'd:\文档\500仿真领域\工程仿真\传热学仿真\主题036'
os.makedirs(output_dir, exist_ok=True)

print("="*60)
print("仿真1：黑体辐射光谱分布")
print("="*60)

# 物理常数
C1 = 3.742e8  # W·μm⁴/m²
C2 = 1.439e4  # μm·K
sigma = 5.67e-8  # W/(m²·K⁴)

# 温度范围
T_range = [300, 500, 1000, 2000, 5778]  # K（最后一个是太阳表面温度）
labels = ['300K', '500K', '1000K', '2000K', 'Sun (5778K)']

# 波长范围
wavelength = np.linspace(0.1, 100, 1000)  # μm

fig, axes = plt.subplots(1, 2, figsize=(14, 5))

ax1 = axes[0]
colors = plt.cm.viridis(np.linspace(0, 1, len(T_range)))

for T, label, color in zip(T_range, labels, colors):
    # Planck定律
    E_blambda = C1 / (wavelength**5 * (np.exp(C2/(wavelength*T)) - 1))

    # 归一化（便于比较）
    E_normalized = E_blambda / np.max(E_blambda)

    ax1.semilogy(wavelength, E_normalized, color=color, linewidth=2, label=label)

    # Wien位移定律
    lambda_max = 2898 / T
    print(f"{label}: λ_max = {lambda_max:.2f} μm")

ax1.set_xlabel('Wavelength λ (μm)', fontsize=11)
ax1.set_ylabel('Normalized Spectral Emissive Power', fontsize=11)

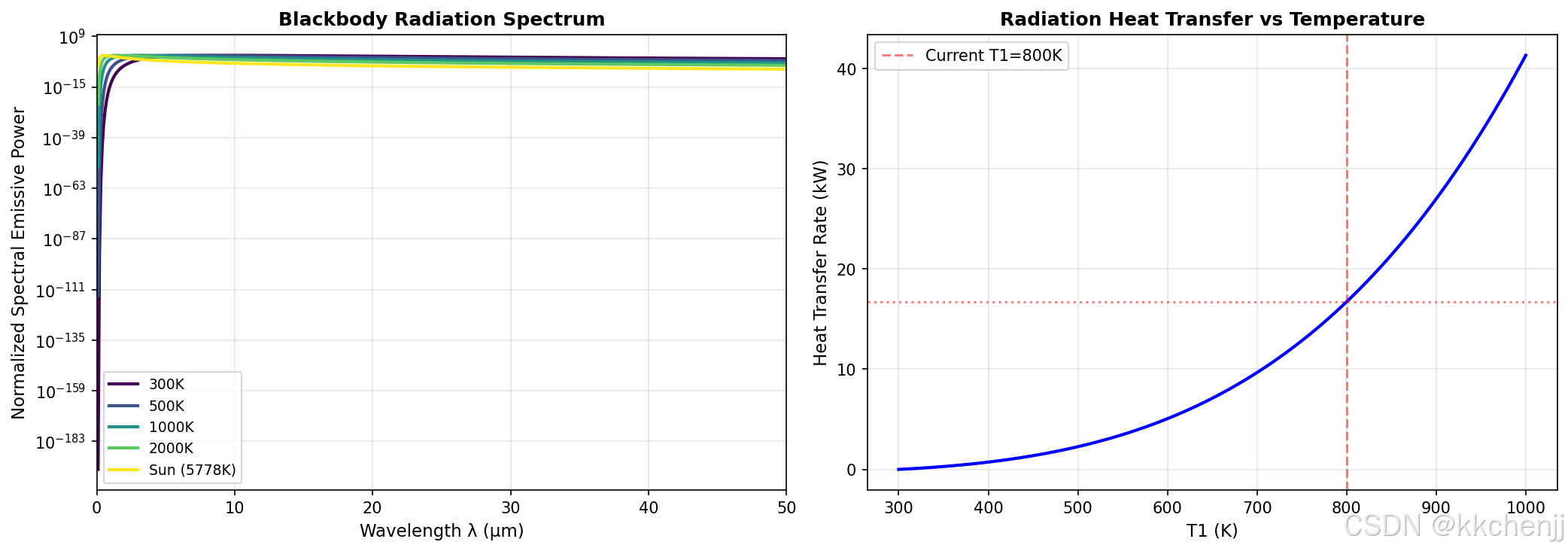

ax1.set_title('Blackbody Radiation Spectrum', fontsize=12, fontweight='bold')
ax1.legend(fontsize=9)
ax1.grid(True, alpha=0.3)
ax1.set_xlim([0, 50])

print("\n" + "="*60)
print("仿真2：表面间辐射换热")
print("="*60)

# 两无限大平行板
T1 = 800  # K
T2 = 300  # K
eps1 = 0.8  # 表面1发射率
eps2 = 0.9  # 表面2发射率
A = 1.0  # m²

# 辐射热阻网络
R1 = (1 - eps1) / (eps1 * A)
R2 = (1 - eps2) / (eps2 * A)
R12 = 1 / A  # 空间热阻（F12=1）

R_total = R1 + R12 + R2

# 黑体辐射力
Eb1 = sigma * T1**4
Eb2 = sigma * T2**4

# 换热量
Q_rad = (Eb1 - Eb2) / R_total
print(f"两平行板辐射换热: {Q_rad:.2f} W")

# 对比：黑体表面
Q_blackbody = A * sigma * (T1**4 - T2**4)
print(f"黑体表面换热: {Q_blackbody:.2f} W")
print(f"发射率影响: {Q_rad/Q_blackbody*100:.1f}%")

# 温度对辐射换热的影响
T1_range = np.linspace(300, 1000, 100)
Q_range = A * sigma * (T1_range**4 - T2**4) / (1/eps1 + 1/eps2 - 1)

ax2 = axes[1]
ax2.plot(T1_range, Q_range/1000, 'b-', linewidth=2)
ax2.axvline(x=T1, color='r', linestyle='--', alpha=0.5, label=f'Current T1={T1}K')
ax2.axhline(y=Q_rad/1000, color='r', linestyle=':', alpha=0.5)
ax2.set_xlabel('T1 (K)', fontsize=11)
ax2.set_ylabel('Heat Transfer Rate (kW)', fontsize=11)
ax2.set_title('Radiation Heat Transfer vs Temperature', fontsize=12, fontweight='bold')
ax2.legend(fontsize=10)
ax2.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/radiation_basics.png', dpi=150, bbox_inches='tight')
plt.close()

print("图1：辐射传热基础已保存")

print("\n" + "="*60)
print("仿真3：角系数计算")
print("="*60)

# 平行圆盘的角系数（近似公式）
def view_factor_parallel_disks(R, L):
    """
    R: 圆盘半径
    L: 间距
    """
    H = R / L
    return 2 / (1 + 2/H**2 * (1 - 1/np.sqrt(1 + H**2)))

# 两个同心圆筒的角系数
def view_factor_concentric_cylinders(r1, r2, L):
    """
    r1: 内筒半径
    r2: 外筒半径
    L: 长度
    """
    F12 = 1.0  # 内筒到外筒
    return F12

# 计算示例
R_disk = 0.1  # m
L_spacing = np.linspace(0.01, 0.5, 100)  # m

F_values = []
for L in L_spacing:
    F = view_factor_parallel_disks(R_disk, L)
    F_values.append(F)

fig, ax = plt.subplots(figsize=(10, 5))
ax.plot(L_spacing/R_disk, F_values, 'b-', linewidth=2)
ax.set_xlabel('L/R (Spacing/Radius)', fontsize=11)
ax.set_ylabel('View Factor F₁₂', fontsize=11)

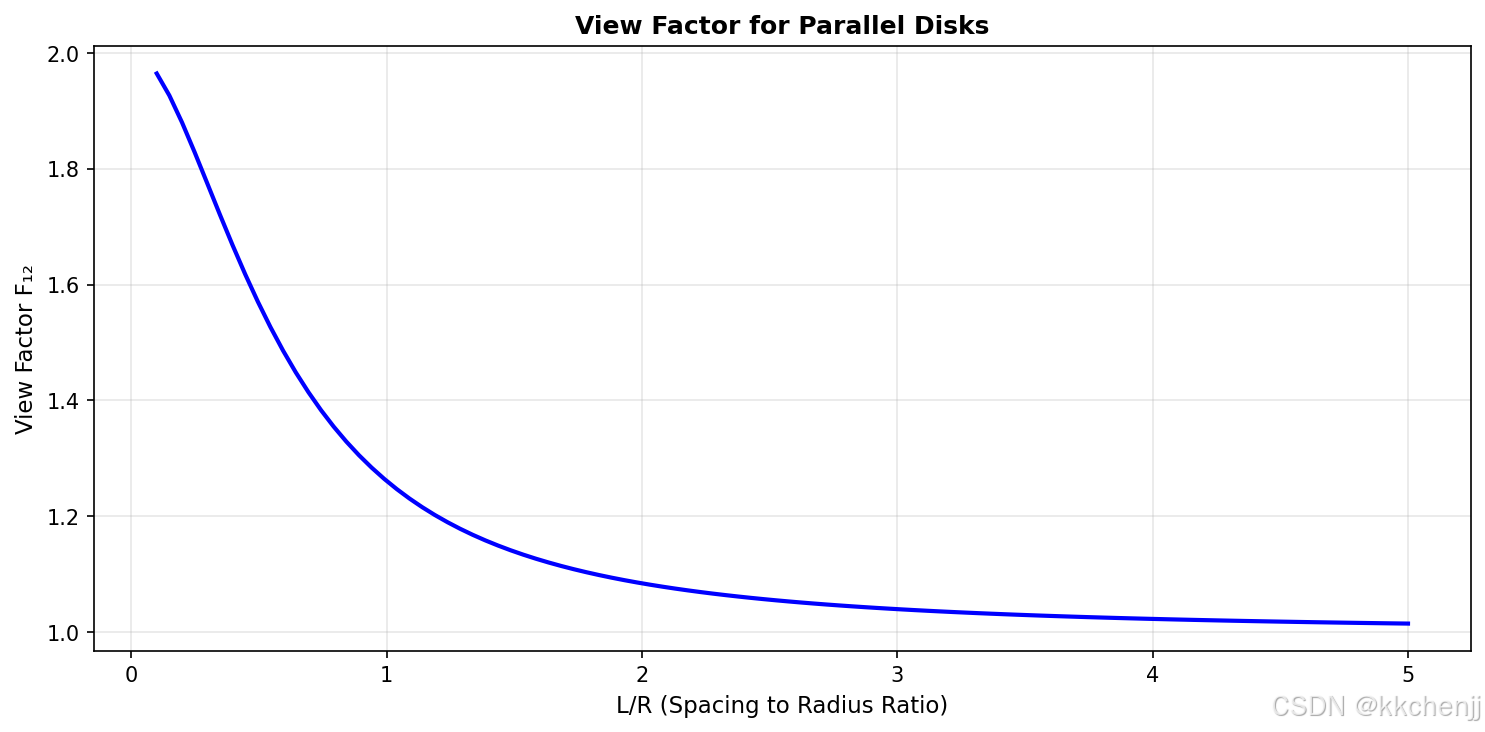

ax.set_title('View Factor for Parallel Disks', fontsize=12, fontweight='bold')
ax.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/view_factor.png', dpi=150, bbox_inches='tight')
plt.close()

print("图2：角系数已保存")

print("\n" + "="*60)
print("仿真4：辐射屏蔽")
print("="*60)

# 辐射屏蔽效果
T_hot = 800  # K
T_cold = 300  # K
eps_surface = 0.8

# 无屏蔽
q_no_shield = sigma * (T_hot**4 - T_cold**4) / (2/eps_surface - 1)

# 有N个屏蔽层
def heat_with_shields(N, eps_shield):
    """N个屏蔽层时的换热量"""
    total_resistance = (2/eps_surface - 1) + N * (2/eps_shield - 1)
    return sigma * (T_hot**4 - T_cold**4) / total_resistance

N_shields = np.arange(0, 11)
q_with_shields = [heat_with_shields(N, 0.1) for N in N_shields]

fig, ax = plt.subplots(figsize=(10, 5))
ax.bar(N_shields, np.array(q_with_shields)/q_no_shield * 100, color='steelblue')
ax.set_xlabel('Number of Radiation Shields', fontsize=11)
ax.set_ylabel('Relative Heat Transfer (%)', fontsize=11)
ax.set_title('Effect of Radiation Shields (ε_shield=0.1)', fontsize=12, fontweight='bold')
ax.grid(True, alpha=0.3, axis='y')

for i, (N, q) in enumerate(zip(N_shields, q_with_shields)):
    ax.text(i, q/q_no_shield*100 + 2, f'{q/q_no_shield*100:.1f}%', ha='center', fontsize=9)

plt.tight_layout()
plt.savefig(f'{output_dir}/radiation_shield.png', dpi=150, bbox_inches='tight')
plt.close()

print("图3：辐射屏蔽已保存")

print("\n" + "="*60)
print("仿真4：太阳能集热器辐射换热分析")
print("="*60)

# 太阳能集热器参数
A_collector = 2.0  # m²
T_absorber = 80 + 273.15  # K，吸热板温度
T_ambient = 25 + 273.15  # K，环境温度
T_sky = 15 + 273.15  # K，天空有效温度

# 辐射特性
epsilon_absorber = 0.95  # 选择性吸收涂层
alpha_absorber = 0.95  # 太阳吸收率
epsilon_glass = 0.9  # 玻璃盖板发射率
tau_glass = 0.9  # 玻璃透射率

# 太阳辐照
G_solar = 800  # W/m²

# 辐射热损失计算
q_rad_loss = epsilon_absorber * sigma * (T_absorber**4 - T_sky**4)

# 对流热损失（简化）
h_conv = 5  # W/(m²·K)
q_conv_loss = h_conv * (T_absorber - T_ambient)

# 总热损失
q_total_loss = q_rad_loss + q_conv_loss

# 有用得热
q_useful = alpha_absorber * G_solar - q_total_loss

# 集热效率
eta_collector = q_useful / G_solar * 100

print(f"辐射热损失: {q_rad_loss:.1f} W/m²")
print(f"对流热损失: {q_conv_loss:.1f} W/m²")
print(f"总热损失: {q_total_loss:.1f} W/m²")
print(f"有用得热: {q_useful:.1f} W/m²")
print(f"集热效率: {eta_collector:.1f}%")

# 不同吸热板温度下的效率
T_abs_range = np.linspace(40, 150, 50) + 273.15
eta_range = []
for T_a in T_abs_range:
    q_rad = epsilon_absorber * sigma * (T_a**4 - T_sky**4)
    q_conv = h_conv * (T_a - T_ambient)
    q_use = alpha_absorber * G_solar - q_rad - q_conv
    eta_range.append(q_use / G_solar * 100)

fig, ax = plt.subplots(figsize=(10, 6))
ax.plot(T_abs_range - 273.15, eta_range, 'b-', linewidth=2)
ax.axhline(y=0, color='k', linestyle='--', alpha=0.3)
ax.set_xlabel('Absorber Temperature (°C)', fontsize=11)
ax.set_ylabel('Collector Efficiency (%)', fontsize=11)
ax.set_title('Solar Collector Efficiency vs Temperature', fontsize=12, fontweight='bold')
ax.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/solar_collector_radiation.png', dpi=150, bbox_inches='tight')
plt.close()

print("图4：太阳能集热器辐射分析已保存")

print("\n" + "="*60)
print("仿真5：黑体辐射光谱分析")
print("="*60)

# 普朗克定律
h_planck = 6.626e-34  # J·s
c_light = 3e8  # m/s
k_boltzmann = 1.381e-23  # J/K

def planck_law(lambda_m, T):
    """普朗克黑体辐射定律"""
    C1 = 2 * np.pi * h_planck * c_light**2
    C2 = h_planck * c_light / k_boltzmann
    return C1 / (lambda_m**5 * (np.exp(C2/(lambda_m*T)) - 1))

# 波长范围
lambda_range = np.linspace(0.1e-6, 20e-6, 500)  # 0.1-20 μm

# 不同温度下的光谱
T_values = [300, 500, 1000, 2000, 5778]  # K（最后一个为太阳表面温度）
colors = plt.cm.hot(np.linspace(0, 1, len(T_values)))

fig, ax = plt.subplots(figsize=(12, 6))
for T_val, color in zip(T_values, colors):
    spectral_radiance = planck_law(lambda_range, T_val)
    ax.plot(lambda_range*1e6, spectral_radiance/1e6, color=color, linewidth=2, label=f'T={T_val}K')

ax.set_xlabel('Wavelength (μm)', fontsize=11)
ax.set_ylabel('Spectral Radiance (W/(m²·μm))', fontsize=11)
ax.set_title('Planck Blackbody Radiation Spectrum', fontsize=12, fontweight='bold')
ax.legend(fontsize=10)
ax.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/blackbody_spectrum.png', dpi=150, bbox_inches='tight')
plt.close()

print("图5：黑体辐射光谱已保存")

print("\n" + "="*60)
print("仿真6：角系数计算案例")
print("="*60)

# 两个平行圆盘之间的角系数
# 定义几何参数
R1 = 0.1  # m，圆盘1半径
R2 = 0.1  # m，圆盘2半径
H_range = np.linspace(0.01, 0.5, 100)  # 间距范围

def view_factor_parallel_disks(R1, R2, H):
    """计算两个平行圆盘之间的角系数"""
    X = R1 / H
    Y = R2 / H

    # 简化公式（R1 = R2时）
    if abs(R1 - R2) < 1e-10:
        Z = 1 + 2/(X**2)
        F12 = 0.5 * (Z - np.sqrt(Z**2 - 4))
    else:
        # 一般情况（简化计算）
        F12 = 0.5 * (1 - H/np.sqrt(H**2 + R1**2))

    return F12

F12_values = [view_factor_parallel_disks(R1, R2, H) for H in H_range]

fig, ax = plt.subplots(figsize=(10, 6))
ax.plot(H_range/R1, F12_values, 'b-', linewidth=2)
ax.set_xlabel('H/R (Spacing to Radius Ratio)', fontsize=11)
ax.set_ylabel('View Factor F₁₂', fontsize=11)
ax.set_title('View Factor Between Two Parallel Disks', fontsize=12, fontweight='bold')
ax.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/view_factor_calculation.png', dpi=150, bbox_inches='tight')
plt.close()

print("图6：角系数计算已保存")

print("\n" + "="*60)
print("仿真7：多层辐射屏蔽系统")
print("="*60)

# 多层辐射屏蔽分析
# 航天器热控系统

# 参数
T_spacecraft = 300  # K，航天器温度
T_space = 3  # K，太空背景温度
n_shields = np.arange(0, 21)  # 屏蔽层数

# 发射率
epsilon_shield = 0.05  # 屏蔽层发射率（镀金表面）
epsilon_sc = 0.8  # 航天器表面发射率

# 计算辐射热流
q_no_shield = sigma * (T_spacecraft**4 - T_space**4)

# 多层屏蔽热流
q_shields = []
for n in n_shields:
    if n == 0:
        q = q_no_shield
    else:
        # 多层屏蔽公式
        R_total = (1/epsilon_sc - 1) + n * (2/epsilon_shield - 1) + (1/epsilon_sc - 1)
        q = sigma * (T_spacecraft**4 - T_space**4) / (1 + n * (2/epsilon_shield - 1))
    q_shields.append(q)

# 可视化
fig, axes = plt.subplots(1, 2, figsize=(14, 5))

# 热流随屏蔽层数变化
ax1 = axes[0]
ax1.semilogy(n_shields, np.array(q_shields), 'bo-', linewidth=2, markersize=6)
ax1.axhline(y=q_no_shield, color='r', linestyle='--', alpha=0.7, label='No shield')
ax1.set_xlabel('Number of Shields', fontsize=11)
ax1.set_ylabel('Heat Flux (W/m²)', fontsize=11)
ax1.set_title('Multi-Layer Radiation Shielding', fontsize=12, fontweight='bold')
ax1.legend(fontsize=10)
ax1.grid(True, alpha=0.3)

# 屏蔽效率
shielding_efficiency = (1 - np.array(q_shields)/q_no_shield) * 100
ax2 = axes[1]
ax2.plot(n_shields, shielding_efficiency, 'gs-', linewidth=2, markersize=6)
ax2.set_xlabel('Number of Shields', fontsize=11)
ax2.set_ylabel('Shielding Efficiency (%)', fontsize=11)
ax2.set_title('Shielding Efficiency vs Layer Number', fontsize=12, fontweight='bold')
ax2.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/multi_layer_shielding.png', dpi=150, bbox_inches='tight')
plt.close()

print(f"无屏蔽时热流: {q_no_shield:.2f} W/m²")
print(f"10层屏蔽时热流: {q_shields[10]:.4f} W/m²")
print(f"10层屏蔽效率: {shielding_efficiency[10]:.1f}%")
print("图7：多层辐射屏蔽系统已保存")

print("\n" + "="*60)
print("仿真8：高温炉窑辐射换热")
print("="*60)

# 高温炉窑辐射换热计算
# 炉膛内表面之间的辐射换热

# 炉膛尺寸
L_furnace = 2.0  # m
W_furnace = 1.5  # m
H_furnace = 1.0  # m

# 表面温度
T_wall = 1200 + 273.15  # K，炉墙
T_charge = 800 + 273.15  # K，工件
T_roof = 1300 + 273.15  # K，炉顶

# 发射率
epsilon_wall = 0.8
epsilon_charge = 0.9
epsilon_roof = 0.7

# 表面积
A_wall = 2 * (L_furnace * H_furnace + W_furnace * H_furnace)  # 侧墙
A_charge = L_furnace * W_furnace  # 工件
A_roof = L_furnace * W_furnace  # 炉顶

# 简化：计算炉顶对工件的辐射换热量
# 假设角系数 F_roof_charge = 0.6
F_roof_charge = 0.6

# 辐射网络法计算
# 表面热阻
R_roof = (1 - epsilon_roof) / (epsilon_roof * A_roof)
R_charge = (1 - epsilon_charge) / (epsilon_charge * A_charge)

# 空间热阻
R_space = 1 / (A_roof * F_roof_charge)

# 黑体辐射力
Eb_roof = sigma * T_roof**4
Eb_charge = sigma * T_charge**4

# 换热量
Q_furnace = (Eb_roof - Eb_charge) / (R_roof + R_space + R_charge)

print(f"炉顶对工件的辐射换热量: {Q_furnace/1000:.2f} kW")
print(f"工件表面热流密度: {Q_furnace/A_charge/1000:.2f} kW/m²")

# 可视化
fig, ax = plt.subplots(figsize=(10, 6))

surfaces = ['Roof', 'Wall', 'Charge']
temperatures = [T_roof-273.15, T_wall-273.15, T_charge-273.15]
emissivities = [epsilon_roof, epsilon_wall, epsilon_charge]

x = np.arange(len(surfaces))
width = 0.35

bars1 = ax.bar(x - width/2, temperatures, width, label='Temperature (°C)', color='orangered', alpha=0.8)
ax2 = ax.twinx()
bars2 = ax2.bar(x + width/2, emissivities, width, label='Emissivity', color='steelblue', alpha=0.8)

ax.set_xlabel('Surface', fontsize=11)
ax.set_ylabel('Temperature (°C)', fontsize=11)
ax2.set_ylabel('Emissivity', fontsize=11)
ax.set_title('Furnace Radiation Heat Transfer Analysis', fontsize=12, fontweight='bold')
ax.set_xticks(x)
ax.set_xticklabels(surfaces)
ax.legend(loc='upper left', fontsize=10)
ax2.legend(loc='upper right', fontsize=10)
ax.grid(True, alpha=0.3, axis='y')

plt.tight_layout()
plt.savefig(f'{output_dir}/furnace_radiation.png', dpi=150, bbox_inches='tight')
plt.close()

print("图8：高温炉窑辐射换热已保存")
print("\n所有仿真完成！")

---

4. 工程应用

4.1 高温炉窑

• 炉膛辐射换热计算
• 节能设计
• 温度均匀性控制

4.2 航天器热控

• 多层隔热材料
• 辐射散热器
• 热平衡设计

---

5. 辐射传热基础理论

5.1 黑体辐射

普朗克定律：
$$E_{b\lambda }(\lambda ,T)=\frac{C_1}{{\lambda }^5\left[\exp \left(\frac{C_2}{\lambda T}\right)-1\right]}$$

其中：

• $C_1=3.742\times 10^8$ W·μm⁴/m²
• $C_2=1.439\times 10^4$ μm·K

斯特藩-玻尔兹曼定律：
$$E_b=\sigma T^4$$

维恩位移定律：
KaTeX parse error: Undefined control sequence: \cdotp at position 1: \̲c̲d̲o̲t̲p̲

5.2 实际表面辐射

发射率：
$$\epsilon =\frac{E}{E_b}$$

基尔霍夫定律（热平衡时）：
$$\epsilon =\alpha$$

灰体假设：

• 发射率与波长无关
• 简化工程计算
• 高温下近似成立

5.3 角系数计算

基本性质：

1. 互换性：$A_i{F}_{ij}=A_j{F}_{ji}$
2. 完整性：${\sum }_j{F}_{ij}=1$
3. 分解性：$F_{i(j+k)}=F_{ij}+F_{ik}$

常见几何角系数：

• 平行平板：$F_{12}=1$
• 同心球：$F_{12}=1$, $F_{21}=(r_1/r_2{)}^2$
• 两无限长圆柱：查表或数值计算

---

6. 本章小结

辐射传热在高温和真空环境中起主导作用，角系数和辐射网络法是计算复杂几何辐射换热的有效工具。

核心内容

1. 黑体辐射：

   • 普朗克定律
   • 斯特藩-玻尔兹曼定律
   • 维恩位移定律

2. 实际表面：

   • 发射率定义
   • 灰体假设
   • 基尔霍夫定律

3. 计算方法：

   • 角系数计算
   • 辐射网络法
   • 辐射屏蔽

工程价值

1. 高温设备：炉窑、发动机设计
2. 航天器：热控系统设计
3. 能源系统：太阳能利用
4. 建筑节能：辐射采暖/制冷

辐射传热是高温系统和真空环境中不可忽视的传热方式，掌握其分析方法对于先进能源系统和空间技术具有重要意义。
