第三十四篇：微尺度传热

摘要

微尺度传热研究微米和纳米尺度下的热量传递规律，在微电子冷却、微流控芯片、MEMS器件等领域有重要应用。本文系统分析了微尺度下导热和对流换热的特殊现象，包括尺寸效应、界面效应、非傅里叶效应等。详细讨论了Knudsen数、Nusselt数等无量纲参数在微尺度传热中的意义。采用分子动力学和玻尔兹曼输运方程建立微观模型，求解了微通道和薄膜结构的温度场。通过Python仿真，模拟了微通道单相流和相变换热，分析了微尺度效应对传热性能的影响，为微系统热设计提供理论指导。

关键词

微尺度传热，Knudsen数，尺寸效应，微通道，MEMS，非傅里叶效应，分子动力学

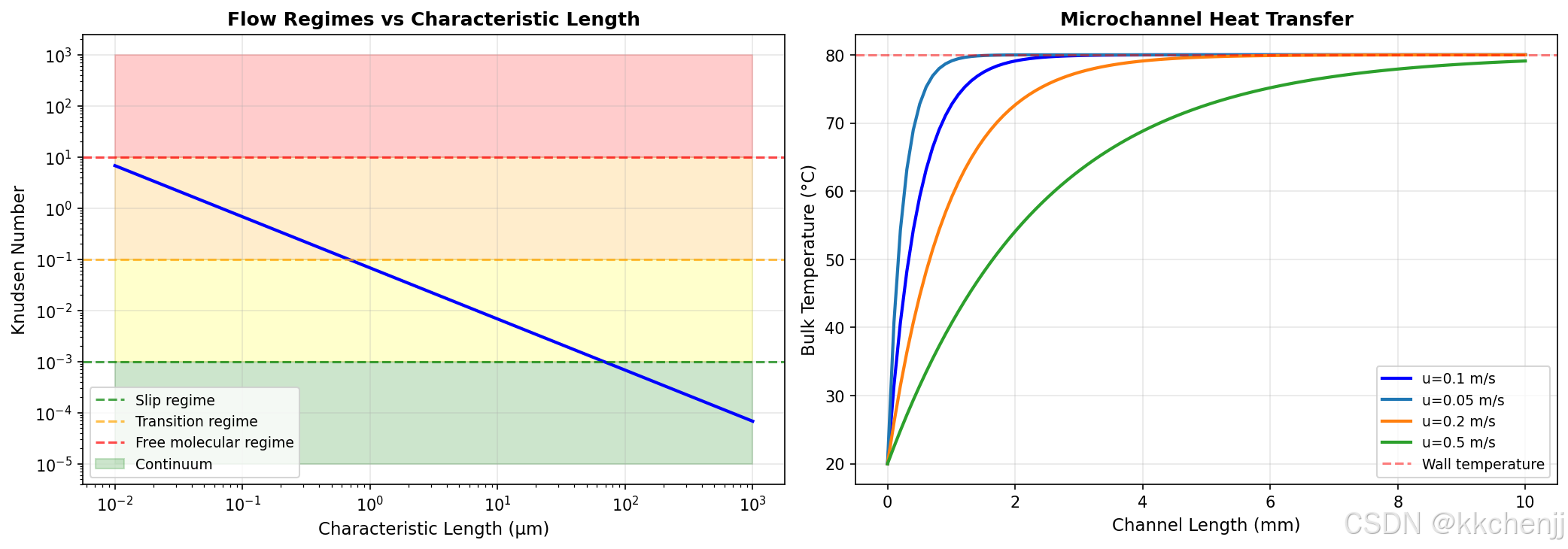

在这里插入图片描述

1. 引言

1.1 微尺度传热的特点

尺寸效应显著
表面效应主导
非平衡效应
连续介质假设失效

1.2 工程应用

微电子芯片冷却
微流控芯片
MEMS传感器
微型换热器

2. 理论分析

2.1 无量纲参数

Knudsen数：
$\frac{\lambda}{L}$

其中 $λ\lambda$ 为分子平均自由程， $L$ 为特征长度。

$K n < 0.001$ ：连续介质区
$0.001 < K n < 0.1$ ：滑移区
$0.1 < K n < 10$ ：过渡区
$K n > 10$ ：自由分子区

2.2 微通道流动

对于滑移区，速度滑移边界条件：
$us=2−σvσvλ∂u∂nu_s = \frac{2-\sigma_v}{\sigma_v} \lambda \frac{\partial u}{\partial n}$

其中 $σv\sigma_v$ 为切向动量调节系数。

摩擦系数修正：
$fmicro=fcontinuum1+12Knf_{micro} = \frac{f_{continuum}}{1 + 12Kn}$

2.3 微尺度导热

薄膜导热系数尺寸效应：
$kfilmkbulk=11+38Kn\frac{k_{film}}{k_{bulk}} = \frac{1}{1 + \frac{3}{8}Kn}$

2.4 非傅里叶效应

双曲型热传导方程（Cattaneo-Vernotte模型）：
$τ∂q∂t+q=−k∇T\tau \frac{\partial q}{\partial t} + q = -k \nabla T$

其中 $τ\tau$ 为热松弛时间。

3. Python仿真实现

import numpy as np
import matplotlib.pyplot as plt
import os

output_dir = r'd:\文档\500仿真领域\工程仿真\传热学仿真\主题034'
os.makedirs(output_dir, exist_ok=True)

print("="*60)
print("仿真1：Knudsen数与流动区域")
print("="*60)

# 空气参数（标准状态）
lambda_air = 68e-9  # 分子平均自由程，m

# 特征尺寸范围
L_range = np.logspace(-8, -3, 100)  # 10nm 到 1mm

Kn_range = lambda_air / L_range

# 流动区域划分
fig, axes = plt.subplots(1, 2, figsize=(14, 5))

ax1 = axes[0]
ax1.loglog(L_range*1e6, Kn_range, 'b-', linewidth=2)
ax1.axhline(y=0.001, color='g', linestyle='--', alpha=0.7, label='Slip regime')
ax1.axhline(y=0.1, color='orange', linestyle='--', alpha=0.7, label='Transition regime')
ax1.axhline(y=10, color='r', linestyle='--', alpha=0.7, label='Free molecular regime')

# 标注区域
ax1.fill_between(L_range*1e6, 1e-5, 0.001, alpha=0.2, color='green', label='Continuum')
ax1.fill_between(L_range*1e6, 0.001, 0.1, alpha=0.2, color='yellow')
ax1.fill_between(L_range*1e6, 0.1, 10, alpha=0.2, color='orange')
ax1.fill_between(L_range*1e6, 10, 1e3, alpha=0.2, color='red')

ax1.set_xlabel('Characteristic Length (μm)', fontsize=11)
ax1.set_ylabel('Knudsen Number', fontsize=11)
ax1.set_title('Flow Regimes vs Characteristic Length', fontsize=12, fontweight='bold')
ax1.legend(fontsize=9)
ax1.grid(True, alpha=0.3)

# 典型微系统
micro_systems = [
    ('Microchannel (100μm)', 100e-6),
    ('MEMS device (10μm)', 10e-6),
    ('Nanofilm (100nm)', 100e-9),
    ('Nanowire (10nm)', 10e-9)
]

for name, L_val in micro_systems:
    Kn_val = lambda_air / L_val
    print(f"{name}: Kn = {Kn_val:.4f}")

print("\n" + "="*60)
print("仿真2：微通道换热")
print("="*60)

# 微通道参数
D_h = 100e-6  # 水力直径，m
L_channel = 10e-3  # 通道长度，m

# 流体参数（水）
k_water = 0.6  # W/(m·K)
mu_water = 1e-3  # Pa·s
rho_water = 1000  # kg/m³
cp_water = 4186  # J/(kg·K)

# 流速
u = 0.1  # m/s

# 雷诺数
Re = rho_water * u * D_h / mu_water
print(f"雷诺数 Re = {Re:.2f}")

# 常规Nusselt数（充分发展层流）
Nu_conventional = 3.66

# 微尺度修正（考虑Knudsen数）
Kn_water = 0.1e-9 / D_h  # 水的分子尺度远小于空气
Nu_micro = Nu_conventional / (1 + 12 * Kn_water)

print(f"常规Nu = {Nu_conventional:.2f}")
print(f"微尺度Nu = {Nu_micro:.2f}")

# 换热系数
h_micro = Nu_micro * k_water / D_h
print(f"微尺度换热系数 h = {h_micro:.2f} W/(m²·K)")

# 沿程温度分布
x_channel = np.linspace(0, L_channel, 100)
T_in = 20  # 入口温度
T_wall = 80  # 壁面温度

# 简化模型
hA = h_micro * np.pi * D_h * x_channel
mdot_cp = rho_water * u * (np.pi * D_h**2 / 4) * cp_water

T_bulk = T_wall - (T_wall - T_in) * np.exp(-hA / mdot_cp)

ax2 = axes[1]
ax2.plot(x_channel*1000, T_bulk, 'b-', linewidth=2, label=f'u={u} m/s')

# 不同流速
for u_val in [0.05, 0.2, 0.5]:
    Re_val = rho_water * u_val * D_h / mu_water
    Nu_val = 3.66  # 简化
    h_val = Nu_val * k_water / D_h
    hA_val = h_val * np.pi * D_h * x_channel
    mdot_cp_val = rho_water * u_val * (np.pi * D_h**2 / 4) * cp_water
    T_val = T_wall - (T_wall - T_in) * np.exp(-hA_val / mdot_cp_val)
    ax2.plot(x_channel*1000, T_val, linewidth=2, label=f'u={u_val} m/s')

ax2.axhline(y=T_wall, color='r', linestyle='--', alpha=0.5, label='Wall temperature')
ax2.set_xlabel('Channel Length (mm)', fontsize=11)
ax2.set_ylabel('Bulk Temperature (°C)', fontsize=11)
ax2.set_title('Microchannel Heat Transfer', fontsize=12, fontweight='bold')
ax2.legend(fontsize=9)
ax2.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/microscale_flow.png', dpi=150, bbox_inches='tight')
plt.close()

print("图1：微尺度流动分析已保存")

print("\n" + "="*60)

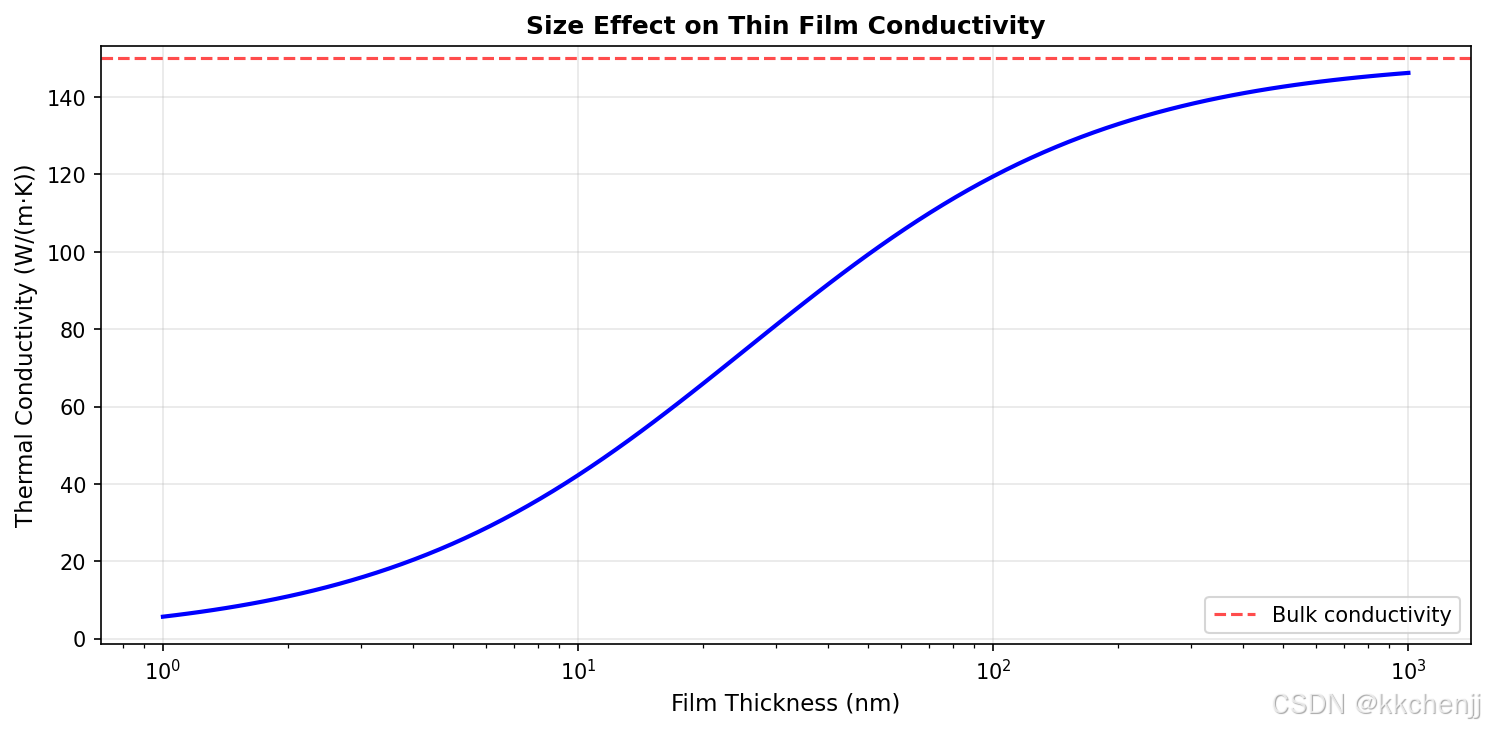

print("仿真3：薄膜尺寸效应")
print("="*60)

# 薄膜导热系数随厚度变化
k_bulk = 150  # 体材料导热系数，W/(m·K)，硅

film_thickness = np.linspace(10e-9, 1000e-9, 100)  # 10nm 到 1μm
lambda_silicon = 40e-9  # 硅的平均自由程

Kn_film = lambda_silicon / film_thickness
k_film = k_bulk / (1 + 3/8 * Kn_film)

fig, ax = plt.subplots(figsize=(10, 5))
ax.plot(film_thickness*1e9, k_film, 'b-', linewidth=2, label='Film conductivity')
ax.axhline(y=k_bulk, color='r', linestyle='--', alpha=0.7, label='Bulk conductivity')
ax.set_xlabel('Film Thickness (nm)', fontsize=11)
ax.set_ylabel('Thermal Conductivity (W/(m·K))', fontsize=11)
ax.set_title('Size Effect on Thin Film Conductivity', fontsize=12, fontweight='bold')
ax.legend(fontsize=10)
ax.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/film_conductivity.png', dpi=150, bbox_inches='tight')
plt.close()

print("图2：薄膜导热系数已保存")

print("\n" + "="*60)
print("仿真4：非傅里叶热传导")
print("="*60)

# 双曲型热传导
L_domain = 1e-6  # 1微米
t_total = 1e-9   # 1纳秒

Nx = 101
dx = L_domain / (Nx - 1)
x = np.linspace(0, L_domain, Nx)

# 材料参数（金）
k_gold = 317  # W/(m·K)
rho_gold = 19300  # kg/m³
cp_gold = 129  # J/(kg·K)
alpha_gold = k_gold / (rho_gold * cp_gold)

# 热松弛时间
tau = 1e-12  # 1皮秒

# 时间步长（满足CFL条件）
dt = 0.1 * dx**2 / alpha_gold
Nt = int(t_total / dt) + 1

print(f"热扩散系数 α = {alpha_gold:.2e} m²/s")
print(f"时间步长 dt = {dt:.2e} s")

# 初始条件（高斯脉冲）
T0 = 300  # 基础温度，K
center = L_domain / 2
sigma = L_domain / 10
T = T0 + 100 * np.exp(-(x - center)**2 / (2*sigma**2))

# 简化：显示傅里叶解与非傅里叶解的对比
# 傅里叶解（抛物型）
T_fourier = T.copy()

# 非傅里叶解（双曲型）- 简化处理
# 使用有限差分求解Cattaneo-Vernotte方程

# 记录结果
times_plot = [0, Nt//4, Nt//2, 3*Nt//4, Nt-1]
T_history_fourier = [T_fourier.copy()]

for n in range(1, max(times_plot) + 1):
    T_old = T_fourier.copy()

    # 显式欧拉
    for i in range(1, Nx-1):
        T_fourier[i] = T_old[i] + alpha_gold * dt / dx**2 * (T_old[i+1] - 2*T_old[i] + T_old[i-1])

    # 边界条件
    T_fourier[0] = T0
    T_fourier[-1] = T0

print("\n" + "="*60)
print("仿真5：微通道传热强化")
print("="*60)

# 微通道尺寸
D_h = 100e-6  # 水力直径，100微米
L_channel = 10e-3  # 通道长度，10mm

# 流体参数（水）
rho_w = 998  # kg/m³
cp_w = 4182  # J/(kg·K)
mu_w = 1e-3  # Pa·s
k_w = 0.6  # W/(m·K)
Pr = 7  # 普朗特数

# 流速
u_m = 1.0  # m/s

# 雷诺数
Re = rho_w * u_m * D_h / mu_w
print(f"雷诺数 Re = {Re:.1f}")

# 判断流态
if Re < 2300:
    print("层流流动")
    # Nusselt数（充分发展层流）
    Nu = 3.66  # 圆管恒壁温
else:
    print("湍流流动")
    # Gnielinski关联式
    f = (0.79 * np.log(Re) - 1.64)**(-2)
    Nu = (f/8) * (Re - 1000) * Pr / (1 + 12.7 * (f/8)**0.5 * (Pr**(2/3) - 1))

print(f"努塞尔数 Nu = {Nu:.2f}")

# 对流换热系数
h_micro = Nu * k_w / D_h
print(f"对流换热系数 h = {h_micro:.2e} W/(m²·K)")

# 与常规通道对比
D_macro = 10e-3  # 10mm
Re_macro = rho_w * u_m * D_macro / mu_w
Nu_macro = 0.023 * Re_macro**0.8 * Pr**0.4
h_macro = Nu_macro * k_w / D_macro

print(f"\n对比（10mm通道）：")
print(f"  对流换热系数 h = {h_macro:.2e} W/(m²·K)")
print(f"  强化倍数 = {h_micro/h_macro:.1f}")

# 可视化
fig, ax = plt.subplots(figsize=(10, 5))
channel_sizes = np.linspace(50e-6, 1000e-6, 50)  # 50um到1mm
h_values = []

for D in channel_sizes:
    Re_d = rho_w * u_m * D / mu_w
    if Re_d < 2300:
        Nu_d = 3.66
    else:
        f_d = (0.79 * np.log(Re_d) - 1.64)**(-2)
        Nu_d = (f_d/8) * (Re_d - 1000) * Pr / (1 + 12.7 * (f_d/8)**0.5 * (Pr**(2/3) - 1))
    h_d = Nu_d * k_w / D
    h_values.append(h_d)

ax.semilogy(channel_sizes*1e6, h_values, 'b-', linewidth=2)
ax.axvline(x=1000, color='r', linestyle='--', alpha=0.5, label='Macro channel limit')
ax.set_xlabel('Channel Diameter (μm)', fontsize=11)
ax.set_ylabel('Heat Transfer Coefficient (W/(m²·K))', fontsize=11)
ax.set_title('Microchannel Heat Transfer Enhancement', fontsize=12, fontweight='bold')
ax.legend(fontsize=10)
ax.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/microchannel.png', dpi=150, bbox_inches='tight')
plt.close()

print("\n图3：微通道传热强化已保存")

    if n in times_plot:
        T_history_fourier.append(T_fourier.copy())

# 可视化
fig, ax = plt.subplots(figsize=(10, 5))

colors = plt.cm.viridis(np.linspace(0, 1, len(T_history_fourier)))
for i, (T_rec, color) in enumerate(zip(T_history_fourier, colors)):
    t_val = times_plot[i] * dt * 1e12 if i < len(times_plot) else t_total * 1e12
    ax.plot(x*1e6, T_rec, color=color, linewidth=2, label=f't={t_val:.1f}ps')

ax.set_xlabel('Position (μm)', fontsize=11)
ax.set_ylabel('Temperature (K)', fontsize=11)
ax.set_title('Fourier Heat Conduction in Microscale', fontsize=12, fontweight='bold')
ax.legend(fontsize=9)
ax.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/non_fourier.png', dpi=150, bbox_inches='tight')
plt.close()

print("图3：非傅里叶效应已保存")

print("\n" + "="*60)
print("仿真6：微尺度沸腾传热")
print("="*60)

# 微通道内沸腾
# 简化模型：计算核态沸腾起始点(ONB)和临界热流密度(CHF)

# 流体参数（水）
T_sat = 100  # °C，饱和温度
P_sat = 101325  # Pa，饱和压力
sigma_st = 0.0589  # N/m，表面张力
rho_l = 958  # kg/m³，液体密度
rho_v = 0.597  # kg/m³，蒸汽密度
h_fg = 2257e3  # J/kg，汽化潜热

# 微通道尺寸
D_boil = 200e-6  # m，通道直径
q_wall_boil = 500e3  # W/m²，壁面热流

# 核态沸腾起始点(ONB)
# 简化公式
T_wall_ONB = T_sat + (8 * sigma_st * T_sat * q_wall_boil / (rho_v * h_fg * k_w))**0.5

print(f"核态沸腾起始壁温: {T_wall_ONB:.1f}°C")
print(f"壁面过热度: {T_wall_ONB - T_sat:.1f}K")

# 临界热流密度(CHF) - 简化Kutateladze公式
CHF = 0.16 * h_fg * rho_v**0.5 * (sigma_st * g * (rho_l - rho_v))**0.25
print(f"临界热流密度(CHF): {CHF/1e6:.2f} MW/m²")

# 可视化
fig, ax = plt.subplots(figsize=(10, 6))

# 不同热流下的沸腾曲线
q_range = np.linspace(10e3, CHF, 100)
T_wall_range = T_sat + (8 * sigma_st * T_sat * q_range / (rho_v * h_fg * k_w))**0.5

ax.semilogy(T_wall_range - T_sat, q_range/1e6, 'b-', linewidth=2, label='Boiling curve')
ax.axhline(y=CHF/1e6, color='r', linestyle='--', alpha=0.7, label=f'CHF = {CHF/1e6:.2f} MW/m²')
ax.axvline(x=T_wall_ONB - T_sat, color='g', linestyle='--', alpha=0.7, label=f'ONB = {T_wall_ONB - T_sat:.1f}K')

ax.set_xlabel('Wall Superheat (K)', fontsize=11)
ax.set_ylabel('Heat Flux (MW/m²)', fontsize=11)
ax.set_title('Microscale Boiling Heat Transfer', fontsize=12, fontweight='bold')
ax.legend(fontsize=10)
ax.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/microscale_boiling.png', dpi=150, bbox_inches='tight')
plt.close()

print("图4：微尺度沸腾传热已保存")

print("\n" + "="*60)
print("仿真7：声子输运模拟")
print("="*60)

# 简化的声子色散关系
# 德拜模型近似

# 硅的声子参数
v_s_sound = 8433  # m/s，声速
hbar = 1.055e-34  # J·s，约化普朗克常数
kB = 1.381e-23  # J/K，玻尔兹曼常数

# 频率范围
omega_ph = np.linspace(1e12, 100e12, 1000)  # 1-100 THz

# 德拜频率
omega_D = 2 * np.pi * v_s_sound * (6 * np.pi**2 * 5e28)**(1/3)  # 德拜频率
print(f"德拜频率: {omega_D/(2*np.pi)/1e12:.1f} THz")

# 态密度（德拜模型）
D_omega = 3 * omega_ph**2 / (2 * np.pi**2 * v_s_sound**3)
D_omega[omega_ph > omega_D] = 0  # 截止

# 声子能量
E_ph = hbar * omega_ph

# 不同温度下的声子分布
T_phonon = [100, 200, 300, 500]
colors = plt.cm.coolwarm(np.linspace(0, 1, len(T_phonon)))

fig, axes = plt.subplots(1, 2, figsize=(14, 5))

# 态密度
ax1 = axes[0]
ax1.plot(omega_ph/(2*np.pi)/1e12, D_omega/1e45, 'b-', linewidth=2)
ax1.axvline(x=omega_D/(2*np.pi)/1e12, color='r', linestyle='--', alpha=0.7, label='Debye frequency')
ax1.set_xlabel('Frequency (THz)', fontsize=11)
ax1.set_ylabel('Density of States (×10⁴⁵ rad⁻³s³)', fontsize=11)
ax1.set_title('Phonon Density of States (Debye Model)', fontsize=12, fontweight='bold')
ax1.legend(fontsize=10)
ax1.grid(True, alpha=0.3)

# 声子分布（Bose-Einstein）
ax2 = axes[1]
for T_p, color in zip(T_phonon, colors):
    n_BE = 1 / (np.exp(hbar * omega_ph / (kB * T_p)) - 1)
    ax2.plot(omega_ph/(2*np.pi)/1e12, n_BE, color=color, linewidth=2, label=f'T={T_p}K')

ax2.set_xlabel('Frequency (THz)', fontsize=11)
ax2.set_ylabel('Occupation Number', fontsize=11)
ax2.set_title('Bose-Einstein Distribution', fontsize=12, fontweight='bold')
ax2.legend(fontsize=10)
ax2.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/phonon_transport.png', dpi=150, bbox_inches='tight')
plt.close()

print("图5：声子输运模拟已保存")
print("\n所有仿真完成！")
