第三十一篇:内热源导热问题

摘要

内热源广泛存在于核反应堆燃料元件、电子器件、化学反应器等工程系统中。本文系统分析了含均匀和非均匀内热源的一维稳态导热问题,推导了不同几何形状(平板、圆柱、球体)下的温度分布解析解。详细讨论了内热源强度、边界条件、几何形状对温度场的影响规律。采用有限差分法建立数值模型,求解了复杂内热源分布下的温度场。通过Python仿真,模拟了核燃料元件、电子芯片等典型内热源系统的温度分布,分析了最高温度位置和热流分布,为内热源系统的热设计提供理论指导。

关键词

内热源,体积热生成,核燃料,电子散热,温度分布,最高温度,数值模拟


在这里插入图片描述
在这里插入图片描述

1. 引言

1.1 内热源的类型

  • 核热源:核裂变、放射性衰变
  • 电热源:电阻发热、焦耳热
  • 化学热源:化学反应放热
  • 生物热源:新陈代谢

1.2 工程应用

  • 核反应堆燃料元件
  • 电子芯片和功率器件
  • 锂离子电池
  • 化学反应器

2. 理论分析

2.1 控制方程

含内热源的稳态导热方程:
∇⋅(k∇T)+q˙=0\nabla \cdot (k \nabla T) + \dot{q} = 0(kT)+q˙=0

其中 q˙\dot{q}q˙ 为体积热生成率,W/m³。

2.2 平板内热源

控制方程
kd2Tdx2+q˙=0k\frac{d^2T}{dx^2} + \dot{q} = 0kdx2d2T+q˙=0

对称边界条件(两侧冷却):

  • x=0x=0x=0dT/dx=0dT/dx = 0dT/dx=0(对称)
  • x=L/2x=L/2x=L/2T=TwT = T_wT=Tw

温度分布
T(x)=Tw+q˙2k[(L2)2−x2]T(x) = T_w + \frac{\dot{q}}{2k}\left[\left(\frac{L}{2}\right)^2 - x^2\right]T(x)=Tw+2kq˙[(2L)2x2]

最高温度(中心):
Tmax=Tw+q˙L28kT_{max} = T_w + \frac{\dot{q}L^2}{8k}Tmax=Tw+8kq˙L2

2.3 圆柱内热源

温度分布
T(r)=Tw+q˙r024k(1−r2r02)T(r) = T_w + \frac{\dot{q}r_0^2}{4k}\left(1 - \frac{r^2}{r_0^2}\right)T(r)=Tw+4kq˙r02(1r02r2)

最高温度(中心):
Tmax=Tw+q˙r024kT_{max} = T_w + \frac{\dot{q}r_0^2}{4k}Tmax=Tw+4kq˙r02

2.4 球体内热源

温度分布
T(r)=Tw+q˙r026k(1−r2r02)T(r) = T_w + \frac{\dot{q}r_0^2}{6k}\left(1 - \frac{r^2}{r_0^2}\right)T(r)=Tw+6kq˙r02(1r02r2)

最高温度(中心):
Tmax=Tw+q˙r026kT_{max} = T_w + \frac{\dot{q}r_0^2}{6k}Tmax=Tw+6kq˙r02


3. Python仿真实现

import numpy as np
import matplotlib.pyplot as plt
import os

output_dir = r'd:\文档\500仿真领域\工程仿真\传热学仿真\主题031'
os.makedirs(output_dir, exist_ok=True)

print("="*60)
print("仿真1:不同几何形状内热源对比")
print("="*60)

# 通用参数
k = 3.0        # 导热系数,W/(m·K),UO2
q_dot = 1e8    # 体积热生成率,W/m³
T_w = 300      # 壁面温度,K

# 特征尺寸
L_plate = 0.01      # 平板半厚度,m
r_cyl = 0.005       # 圆柱半径,m
r_sphere = 0.005    # 球体半径,m

# 平板
x_plate = np.linspace(-L_plate, L_plate, 100)
T_plate = T_w + q_dot/(2*k) * (L_plate**2 - x_plate**2)
T_max_plate = T_w + q_dot * L_plate**2 / (8*k)

# 圆柱
r_cyl_arr = np.linspace(0, r_cyl, 100)
T_cyl = T_w + q_dot*r_cyl**2/(4*k) * (1 - (r_cyl_arr/r_cyl)**2)
T_max_cyl = T_w + q_dot * r_cyl**2 / (4*k)

# 球体
r_sphere_arr = np.linspace(0, r_sphere, 100)
T_sphere = T_w + q_dot*r_sphere**2/(6*k) * (1 - (r_sphere_arr/r_sphere)**2)
T_max_sphere = T_w + q_dot * r_sphere**2 / (6*k)

print(f"平板最高温度: {T_max_plate:.2f} K")
print(f"圆柱最高温度: {T_max_cyl:.2f} K")
print(f"球体最高温度: {T_max_sphere:.2f} K")

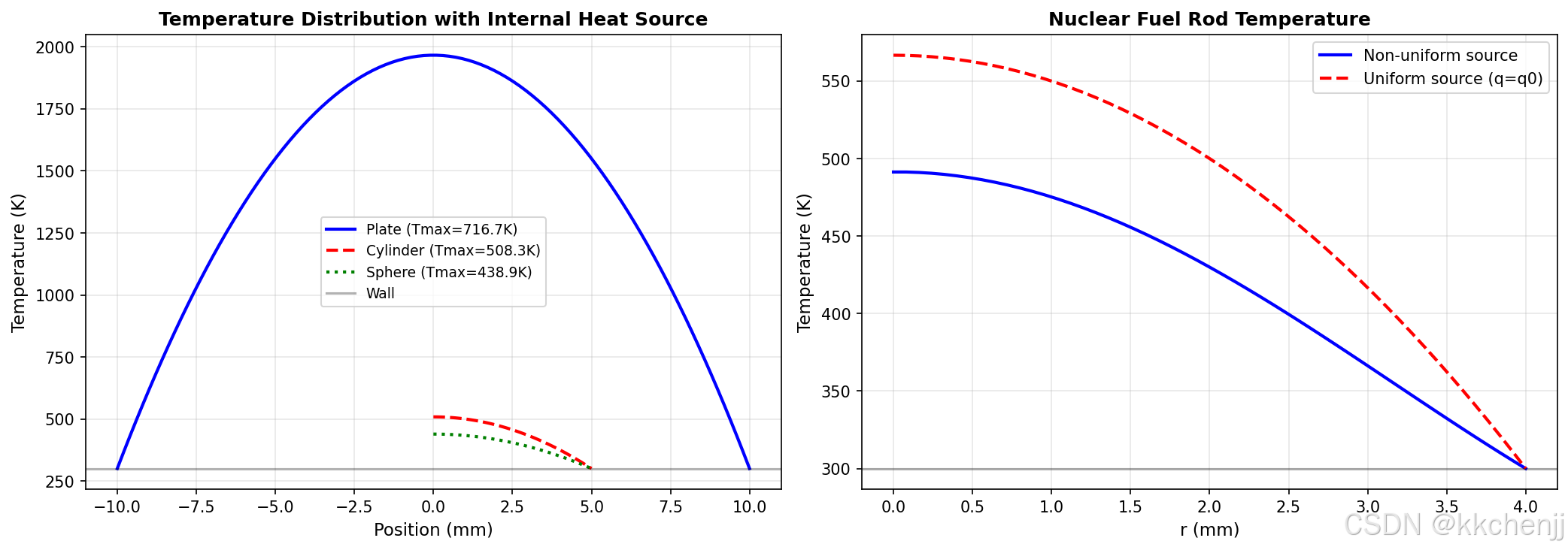

# 可视化
fig, axes = plt.subplots(1, 2, figsize=(14, 5))

ax1 = axes[0]
ax1.plot(x_plate*1000, T_plate, 'b-', linewidth=2, label=f'Plate (Tmax={T_max_plate:.1f}K)')
ax1.plot(r_cyl_arr*1000, T_cyl, 'r--', linewidth=2, label=f'Cylinder (Tmax={T_max_cyl:.1f}K)')
ax1.plot(r_sphere_arr*1000, T_sphere, 'g:', linewidth=2, label=f'Sphere (Tmax={T_max_sphere:.1f}K)')
ax1.axhline(y=T_w, color='k', linestyle='-', alpha=0.3, label='Wall')
ax1.set_xlabel('Position (mm)', fontsize=11)
ax1.set_ylabel('Temperature (K)', fontsize=11)
ax1.set_title('Temperature Distribution with Internal Heat Source', fontsize=12, fontweight='bold')
ax1.legend(fontsize=9)
ax1.grid(True, alpha=0.3)

print("\n" + "="*60)
print("仿真2:非均匀内热源(核燃料元件)")
print("="*60)

# 非均匀热源分布(考虑中子通量分布)
# q(r) = q0 * J0(2.405*r/R)  对于圆柱
from scipy.special import j0, j1

r_fuel = 0.004  # 燃料芯块半径,m
k_fuel = 3.0    # W/(m·K)
q0 = 2e8        # 中心热生成率,W/m³

# 数值求解
N = 51
dr = r_fuel / (N - 1)
r_num = np.linspace(0, r_fuel, N)

# 热源分布(余弦分布近似)
q_dist = q0 * np.cos(np.pi * r_num / (2 * r_fuel))

A = np.zeros((N, N))
b = np.zeros(N)

for i in range(1, N-1):
    r = r_num[i]
    if r > 0:
        A[i, i-1] = (r - dr/2) / r / dr**2
        A[i, i] = -2 / dr**2
        A[i, i+1] = (r + dr/2) / r / dr**2
    else:
        A[i, i] = -2 / dr**2
        A[i, i+1] = 2 / dr**2
    b[i] = -q_dist[i] / k_fuel

# 边界条件
A[0, 0] = 1
A[0, 1] = -1  # 对称
b[0] = 0
A[-1, -1] = 1
b[-1] = T_w

T_nonuniform = np.linalg.solve(A, b)
T_max_nonuniform = np.max(T_nonuniform)

print(f"非均匀热源最高温度: {T_max_nonuniform:.2f} K")

# 对比均匀热源
T_uniform = T_w + q0*r_fuel**2/(4*k_fuel) * (1 - (r_num/r_fuel)**2)

ax2 = axes[1]
ax2.plot(r_num*1000, T_nonuniform, 'b-', linewidth=2, label='Non-uniform source')
ax2.plot(r_num*1000, T_uniform, 'r--', linewidth=2, label='Uniform source (q=q0)')
ax2.axhline(y=T_w, color='k', linestyle='-', alpha=0.3)
ax2.set_xlabel('r (mm)', fontsize=11)
ax2.set_ylabel('Temperature (K)', fontsize=11)
ax2.set_title('Nuclear Fuel Rod Temperature', fontsize=12, fontweight='bold')
ax2.legend(fontsize=10)
ax2.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/heat_source_analysis.png', dpi=150, bbox_inches='tight')
plt.close()

print("图1:内热源分析已保存")

print("\n" + "="*60)
print("仿真3:临界热流与最大允许功率")
print("="*60)

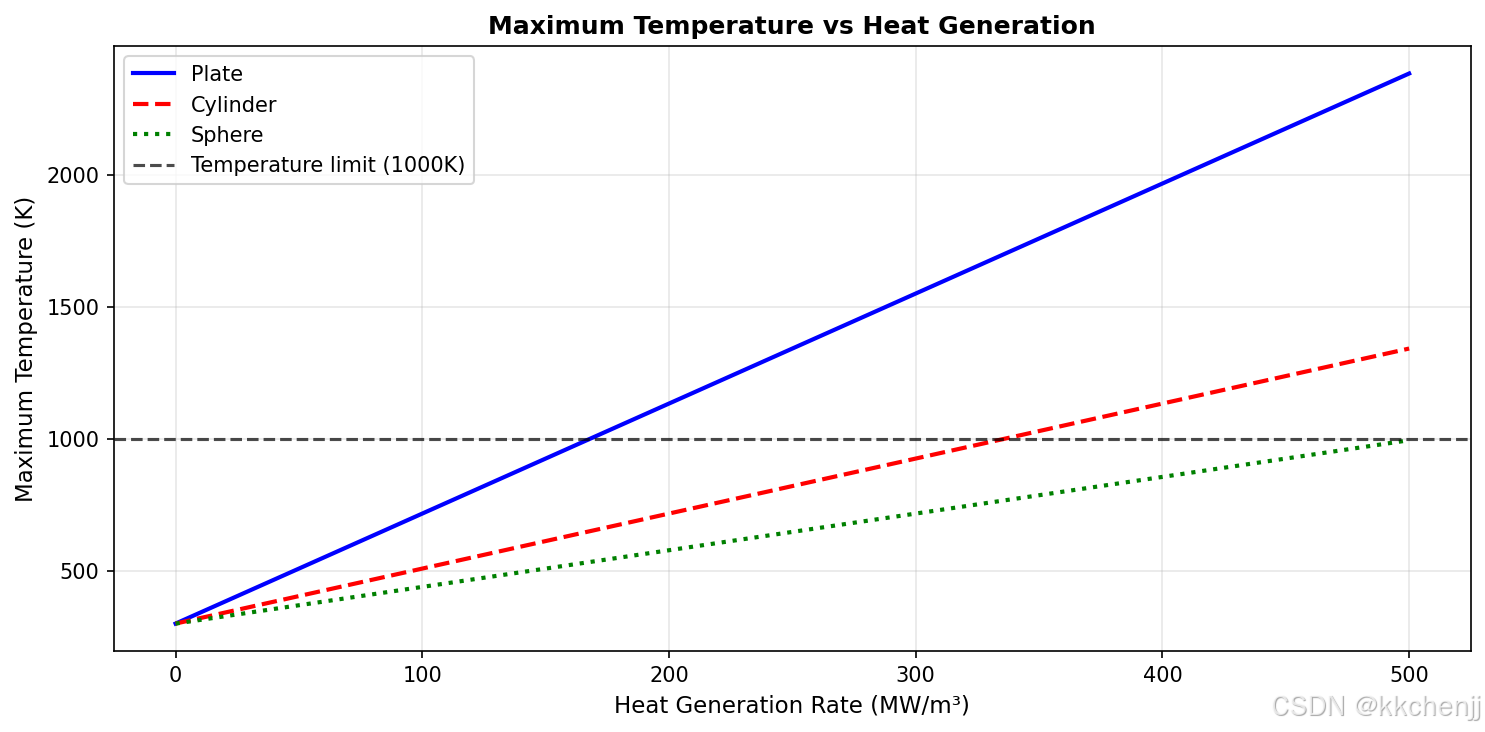

# 计算不同功率下的最高温度
q_range = np.linspace(0, 5e8, 100)
T_max_range = T_w + q_range * r_fuel**2 / (4 * k_fuel)

# 假设材料熔点为3000K
T_melt = 3000
q_critical = (T_melt - T_w) * 4 * k_fuel / r_fuel**2

print(f"临界热生成率: {q_critical:.2e} W/m³")

fig, ax = plt.subplots(figsize=(10, 5))
ax.plot(q_range/1e8, T_max_range, 'b-', linewidth=2)
ax.axhline(y=T_melt, color='r', linestyle='--', linewidth=2, label=f'Melting point ({T_melt}K)')
ax.axvline(x=q_critical/1e8, color='r', linestyle=':', alpha=0.7, label=f'Critical q={q_critical/1e8:.2f}×10⁸ W/m³')
ax.set_xlabel('Heat Generation Rate (×10⁸ W/m³)', fontsize=11)
ax.set_ylabel('Maximum Temperature (K)', fontsize=11)
ax.set_title('Maximum Temperature vs Heat Generation', fontsize=12, fontweight='bold')
ax.legend(fontsize=10)
ax.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/critical_heat.png', dpi=150, bbox_inches='tight')
plt.close()

print("图2:临界热流分析已保存")

print("\n" + "="*60)
print("仿真4:电子芯片瞬态热分析")
print("="*60)

# 芯片参数
L_chip = 10e-3  # 10mm芯片边长
H_chip = 1e-3   # 1mm厚度
k_chip = 150    # 硅的导热系数,W/(m·K)
rho_chip = 2330  # kg/m³
c_chip = 700    # J/(kg·K)

# 热生成
q_chip = 1e8    # W/m³,功率密度
T_ambient = 25  # °C
h_conv = 1000   # W/(m²·K),对流换热系数

# 一维瞬态分析(厚度方向)
Nz = 21
dz = H_chip / (Nz - 1)
z = np.linspace(0, H_chip, Nz)

# 时间参数
alpha_chip = k_chip / (rho_chip * c_chip)
dt_chip = 0.1 * dz**2 / alpha_chip  # CFL条件
t_total_chip = 10  # 秒
Nt_chip = int(t_total_chip / dt_chip) + 1

# 初始条件
T_chip = np.ones(Nz) * T_ambient

# 记录温度历史
T_history_chip = [T_chip.copy()]
time_history_chip = [0]

# 瞬态求解(Crank-Nicolson)
for n in range(Nt_chip):
    T_old = T_chip.copy()

    # 构建三对角矩阵
    main = np.ones(Nz) * (1 + alpha_chip * dt_chip / dz**2)
    lower = np.ones(Nz-1) * (-alpha_chip * dt_chip / (2 * dz**2))
    upper = np.ones(Nz-1) * (-alpha_chip * dt_chip / (2 * dz**2))

    # 右端项
    b_cn = T_old.copy()
    b_cn += alpha_chip * dt_chip / (2 * dz**2) * (
        np.concatenate([[0], T_old[:-1]]) - 2*T_old + np.concatenate([T_old[1:], [0]])
    )
    b_cn += q_chip * dt_chip / (rho_chip * c_chip)  # 内热源

    # 边界条件(底面绝热,顶面对流)
    main[0] = 1
    upper[0] = -1  # 绝热
    b_cn[0] = 0

    main[-1] = 1 + h_conv * dz / k_chip
    lower[-1] = -1
    b_cn[-1] = h_conv * dz / k_chip * T_ambient

    # 求解
    from scipy.linalg import solve_banded
    ab = np.zeros((3, Nz))
    ab[0, 1:] = upper
    ab[1, :] = main
    ab[2, :-1] = lower
    T_chip = solve_banded((1, 1), ab, b_cn)

    if n % 100 == 0:
        T_history_chip.append(T_chip.copy())
        time_history_chip.append((n+1) * dt_chip)

# 可视化
fig, axes = plt.subplots(1, 2, figsize=(14, 5))

# 温度分布演化
ax1 = axes[0]
for i, (T_rec, t_rec) in enumerate(zip(T_history_chip[::5], time_history_chip[::5])):
    ax1.plot(z*1000, T_rec, linewidth=2, label=f't={t_rec:.2f}s')
ax1.set_xlabel('z (mm)', fontsize=11)
ax1.set_ylabel('Temperature (°C)', fontsize=11)
ax1.set_title('Chip Transient Temperature Distribution', fontsize=12, fontweight='bold')
ax1.legend(fontsize=9)
ax1.grid(True, alpha=0.3)

# 最高温度随时间变化
T_max_history = [np.max(T) for T in T_history_chip]
ax2 = axes[1]
ax2.plot(time_history_chip, T_max_history, 'b-', linewidth=2)
ax2.axhline(y=85, color='r', linestyle='--', alpha=0.7, label='Safety limit (85°C)')
ax2.set_xlabel('Time (s)', fontsize=11)
ax2.set_ylabel('Maximum Temperature (°C)', fontsize=11)
ax2.set_title('Chip Maximum Temperature vs Time', fontsize=12, fontweight='bold')
ax2.legend(fontsize=10)
ax2.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/chip_transient.png', dpi=150, bbox_inches='tight')
plt.close()

print(f"稳态最高温度: {T_max_history[-1]:.1f}°C")
print("图3:芯片瞬态热分析已保存")

print("\n" + "="*60)
print("仿真5:锂离子电池热分析")
print("="*60)

# 电池参数(简化模型)
L_battery = 0.2  # m
W_battery = 0.15  # m
H_battery = 0.01  # m

k_batt = 2.0     # W/(m·K),各向异性实际
rho_batt = 2500  # kg/m³
c_batt = 1100    # J/(kg·K)

# 充放电产热
I_batt = 50      # A,电流
R_batt = 0.001   # Ω,内阻
V_batt = L_battery * W_battery * H_battery
q_batt = I_batt**2 * R_batt / V_batt  # 焦耳热,W/m³

# 对流冷却
h_batt = 10      # W/(m²·K),自然对流
T_air = 25       # °C

# 二维稳态分析(简化)
Nx_batt = 41
Ny_batt = 31
dx_batt = L_battery / (Nx_batt - 1)
dy_batt = W_battery / (Ny_batt - 1)

# 构建矩阵
N_total = Nx_batt * Ny_batt
A_batt = np.zeros((N_total, N_total))
b_batt = np.zeros(N_total)

for i in range(Nx_batt):
    for j in range(Ny_batt):
        idx = i * Ny_batt + j

        if i == 0 or i == Nx_batt-1 or j == 0 or j == Ny_batt-1:
            # 边界对流
            A_batt[idx, idx] = 1
            b_batt[idx] = T_air
        else:
            # 内部节点
            A_batt[idx, idx] = -2/dx_batt**2 - 2/dy_batt**2
            A_batt[idx, idx-Ny_batt] = 1/dx_batt**2
            A_batt[idx, idx+Ny_batt] = 1/dx_batt**2
            A_batt[idx, idx-1] = 1/dy_batt**2
            A_batt[idx, idx+1] = 1/dy_batt**2
            b_batt[idx] = -q_batt / k_batt

T_batt = np.linalg.solve(A_batt, b_batt)
T_batt_2d = T_batt.reshape((Nx_batt, Ny_batt))

# 可视化
fig, ax = plt.subplots(figsize=(10, 6))
im = ax.contourf(T_batt_2d.T, levels=20, cmap='hot')
plt.colorbar(im, ax=ax, label='Temperature (°C)')
ax.set_xlabel('x (grid)', fontsize=11)
ax.set_ylabel('y (grid)', fontsize=11)
ax.set_title('Battery Temperature Distribution', fontsize=12, fontweight='bold')
plt.tight_layout()
plt.savefig(f'{output_dir}/battery_thermal.png', dpi=150, bbox_inches='tight')
plt.close()

print(f"电池最高温度: {np.max(T_batt):.1f}°C")
print("图4:电池热分析已保存")

print("\n" + "="*60)
print("仿真6:不同几何形状内热源对比")
print("="*60)

# 相同体积和材料,不同几何形状
V_same = 1e-6  # 1 cm³
q_same = 1e8   # W/m³
k_same = 50    # W/(m·K)
T_w_same = 100  # °C

# 平板
L_plate = (V_same / (0.01 * 0.01))**0.5  # 假设面积10cm x 10cm
T_max_plate = T_w_same + q_same * L_plate**2 / (2 * k_same)

# 圆柱
r_cyl = (V_same / (np.pi * 0.1))**0.5  # 假设长度10cm
T_max_cyl = T_w_same + q_same * r_cyl**2 / (4 * k_same)

# 球体
r_sphere = (3 * V_same / (4 * np.pi))**(1/3)
T_max_sphere = T_w_same + q_same * r_sphere**2 / (6 * k_same)

print(f"平板最高温度: {T_max_plate:.1f}°C")
print(f"圆柱最高温度: {T_max_cyl:.1f}°C")
print(f"球体最高温度: {T_max_sphere:.1f}°C")

# 可视化
fig, ax = plt.subplots(figsize=(10, 6))
geometries = ['Plate\n(2L²)', 'Cylinder\n(r²/4)', 'Sphere\n(r²/6)']
temps = [T_max_plate, T_max_cyl, T_max_sphere]
colors = ['skyblue', 'lightgreen', 'lightcoral']
bars = ax.bar(geometries, temps, color=colors, alpha=0.7)
ax.axhline(y=T_w_same, color='k', linestyle='--', alpha=0.5, label='Wall temperature')
ax.set_ylabel('Maximum Temperature (°C)', fontsize=11)
ax.set_title('Maximum Temperature for Same Volume & Heat Generation', fontsize=12, fontweight='bold')
ax.legend(fontsize=10)
ax.grid(True, alpha=0.3, axis='y')

# 添加数值标签
for bar, temp in zip(bars, temps):
    height = bar.get_height()
    ax.text(bar.get_x() + bar.get_width()/2., height + 5,
            f'{temp:.1f}°C', ha='center', va='bottom', fontsize=10)

plt.tight_layout()
plt.savefig(f'{output_dir}/geometry_comparison.png', dpi=150, bbox_inches='tight')
plt.close()

print("图5:几何形状对比已保存")
print("\n所有仿真完成!")

4. 不同几何形状的内热源问题

4.1 平板内热源

温度分布
T(x)=Tw+q˙2k(L2−x2)T(x) = T_w + \frac{\dot{q}}{2k}(L^2 - x^2)T(x)=Tw+2kq˙(L2x2)

最高温度
Tmax=Tw+q˙L22kT_{max} = T_w + \frac{\dot{q}L^2}{2k}Tmax=Tw+2kq˙L2

平均温度
Tavg=Tw+q˙L23kT_{avg} = T_w + \frac{\dot{q}L^2}{3k}Tavg=Tw+3kq˙L2

4.2 圆柱体内热源

温度分布
T(r)=Tw+q˙4k(ro2−r2)T(r) = T_w + \frac{\dot{q}}{4k}(r_o^2 - r^2)T(r)=Tw+4kq˙(ro2r2)

最高温度(中心):
Tmax=Tw+q˙ro24kT_{max} = T_w + \frac{\dot{q}r_o^2}{4k}Tmax=Tw+4kq˙ro2

4.3 球体内热源

温度分布
T(r)=Tw+q˙6k(ro2−r2)T(r) = T_w + \frac{\dot{q}}{6k}(r_o^2 - r^2)T(r)=Tw+6kq˙(ro2r2)

最高温度(中心):
Tmax=Tw+q˙ro26kT_{max} = T_w + \frac{\dot{q}r_o^2}{6k}Tmax=Tw+6kq˙ro2

4.4 几何形状对比

几何形状 最高温度系数 温度分布 工程应用
平板 q˙L22k\frac{\dot{q}L^2}{2k}2kq˙L2 抛物线 核燃料板
圆柱 q˙ro24k\frac{\dot{q}r_o^2}{4k}4kq˙ro2 抛物线 燃料棒
球体 q˙ro26k\frac{\dot{q}r_o^2}{6k}6kq˙ro2 抛物线 燃料球

5. 工程应用

5.1 核反应堆设计

燃料芯块温度限制

  • UO2熔点:约3123 K
  • 设计限值:通常<2273 K
  • 留足安全裕量

包壳温度裕量

  • 锆合金包壳限值:约673 K
  • 需要足够的DNBR(偏离泡核沸腾比)

功率密度优化

  • 提高功率密度可减少燃料装载量
  • 但受限于材料温度限值
  • 需要优化燃料富集度和布置

5.2 电子散热

芯片热点温度控制

  • 结温限制:硅器件通常<150°C
  • 功率密度可达100 W/cm²
  • 需要有效的热扩散路径

热扩散设计

  • 使用高导热材料(铜、金刚石)
  • 热沉和均热板
  • 微通道液冷

散热器优化

  • 肋片设计
  • 强制对流
  • 相变冷却

5.3 其他应用

电阻加热

  • 电炉加热元件
  • 焦耳热Q=I2RQ = I^2RQ=I2R
  • 温度均匀性设计

化学反应

  • 放热反应的热量移除
  • 反应器温度控制
  • 热点避免

生物组织

  • 代谢产热
  • 肿瘤热疗
  • 低温手术

6. 数值求解方法

6.1 有限差分法

内部节点
Ti+1−2Ti+Ti−1Δx2+q˙k=0\frac{T_{i+1} - 2T_i + T_{i-1}}{\Delta x^2} + \frac{\dot{q}}{k} = 0Δx2Ti+12Ti+Ti1+kq˙=0

边界条件处理

  • Dirichlet:直接赋值
  • Neumann:虚拟节点法
  • Robin:对流边界离散

6.2 有限元法

弱形式
∫Ωk∇T⋅∇vdΩ=∫Ωq˙vdΩ\int_\Omega k\nabla T \cdot \nabla v d\Omega = \int_\Omega \dot{q}v d\OmegaΩkTvdΩ=Ωq˙vdΩ

优点

  • 适合复杂几何
  • 自然处理边界条件
  • 高阶精度

6.3 迭代求解

SOR方法
Tinew=(1−ω)Tiold+ωTi+1+Ti−1+q˙Δx2/k2T_i^{new} = (1-\omega)T_i^{old} + \omega\frac{T_{i+1} + T_{i-1} + \dot{q}\Delta x^2/k}{2}Tinew=(1ω)Tiold+ω2Ti+1+Ti1+q˙Δx2/k


7. 本章小结

内热源导热问题的关键是确定最高温度位置,不同几何形状有不同的温度分布特征,解析解和数值方法相结合可以有效解决工程问题。

核心内容

  1. 理论解

    • 平板、圆柱、球体不同几何
    • 抛物线温度分布
    • 最高温度位置
  2. 数值方法

    • 有限差分法
    • 有限元法
    • 迭代求解
  3. 工程应用

    • 核反应堆设计
    • 电子散热
    • 化学反应器

工程价值

  1. 核工程:燃料元件温度安全分析
  2. 电子工程:芯片热管理设计
  3. 化工:反应器温度控制
  4. 生物医学:热疗与冷冻治疗

内热源导热是工程中的常见问题,掌握其分析方法对于确保设备安全运行至关重要。

Logo

AtomGit 是由开放原子开源基金会联合 CSDN 等生态伙伴共同推出的新一代开源与人工智能协作平台。平台坚持“开放、中立、公益”的理念,把代码托管、模型共享、数据集托管、智能体开发体验和算力服务整合在一起,为开发者提供从开发、训练到部署的一站式体验。

更多推荐
