第三十篇：非均匀材料热物性

摘要

非均匀材料的热物性随空间位置变化，广泛存在于功能梯度材料、多孔介质、生物组织等工程对象中。本文系统分析了非均匀材料导热的基本理论，推导了变导热系数条件下的控制方程。详细讨论了热物性随温度变化、随位置变化的数学描述方法，以及相应的数值处理技术。采用有限差分法和有限元法建立数值模型，求解了变物性条件下的温度场。通过Python仿真，模拟了功能梯度材料、多孔介质等非均匀结构的导热过程，分析了热物性梯度对温度分布和热流的影响，为非均匀材料的热设计提供理论指导。

关键词

非均匀材料，变导热系数，功能梯度材料，多孔介质，热物性，数值模拟

---

1. 引言

1.1 非均匀材料的类型

• 功能梯度材料(FGM)
• 多孔介质（泡沫金属、陶瓷）
• 生物组织（皮肤、肌肉）
• 非均质岩石

1.2 热物性变化原因

• 材料成分渐变
• 孔隙率分布
• 温度依赖性
• 湿度影响

---

2. 理论分析

2.1 变导热系数控制方程

对于导热系数随位置变化的情况：
$$\frac{\partial }{\partial x}\left(k(x)\frac{\partial T}{\partial x}\right)=\rho c_p\frac{\partial T}{\partial t}$$

展开形式：
$$k(x)\frac{{\partial }^{2}T}{\partial x^2}+\frac{dk}{dx}\frac{\partial T}{\partial x}=\rho c_p\frac{\partial T}{\partial t}$$

2.2 功能梯度材料

导热系数线性变化：
$$k(x)=k_0+(k_L-k_0)\frac{x}{L}$$

指数变化：
$$k(x)=k_0\exp (\beta x)$$

幂律变化：
$$k(x)=k_0{\left(1+\alpha \frac{x}{L}\right)}^n$$

2.3 多孔介质

有效导热系数（Maxwell模型）：
$$k_{eff}=k_s\frac{2k_s+k_f-2\varphi (k_s-k_f)}{2k_s+k_f+\varphi (k_s-k_f)}$$

其中：

• $k_s$：固体骨架导热系数
• $k_f$：流体导热系数
• $\varphi$：孔隙率

---

3. Python仿真实现

import numpy as np
import matplotlib.pyplot as plt
from scipy.sparse import diags
from scipy.sparse.linalg import spsolve
import os

output_dir = r'd:\文档\500仿真领域\工程仿真\传热学仿真\主题030'
os.makedirs(output_dir, exist_ok=True)

print("="*60)
print("仿真1：功能梯度材料稳态导热")
print("="*60)

# 参数
L = 0.01  # 厚度，m
T0 = 100  # 左边界温度，°C
TL = 20   # 右边界温度，°C

# 导热系数分布
k0 = 10   # W/(m·K)，左侧
kL = 50   # W/(m·K)，右侧

# 数值求解
N = 101
dx = L / (N - 1)
x = np.linspace(0, L, N)

# 线性变化的导热系数
k_linear = k0 + (kL - k0) * x / L

# 构建矩阵（变系数）
A = np.zeros((N, N))
b = np.zeros(N)

for i in range(1, N-1):
    k_w = (k_linear[i] + k_linear[i-1]) / 2  # 西侧界面
    k_e = (k_linear[i+1] + k_linear[i]) / 2  # 东侧界面

    A[i, i-1] = k_w / dx**2
    A[i, i] = -(k_w + k_e) / dx**2
    A[i, i+1] = k_e / dx**2

# 边界条件
A[0, 0] = 1
b[0] = T0
A[-1, -1] = 1
b[-1] = TL

T_linear = np.linalg.solve(A, b)

# 解析解（稳态）
# q = -k(x) * dT/dx = 常数
# 积分得：T(x) = T0 - q * ∫(1/k(x))dx
# 对于线性k(x)：∫(1/k(x))dx = (L/(kL-k0)) * ln(k(x)/k0)
k_ratio = kL / k0
q_exact = (T0 - TL) * (kL - k0) / (L * np.log(k_ratio))
T_exact = T0 - q_exact * L / (kL - k0) * np.log(k_linear / k0)

print(f"热流密度: {q_exact:.2f} W/m²")

# 指数变化的导热系数
beta = np.log(kL/k0) / L
k_exp = k0 * np.exp(beta * x)

A_exp = np.zeros((N, N))
for i in range(1, N-1):
    k_w = (k_exp[i] + k_exp[i-1]) / 2
    k_e = (k_exp[i+1] + k_exp[i]) / 2

    A_exp[i, i-1] = k_w / dx**2
    A_exp[i, i] = -(k_w + k_e) / dx**2
    A_exp[i, i+1] = k_e / dx**2

A_exp[0, 0] = 1
A_exp[-1, -1] = 1

T_exp = np.linalg.solve(A_exp, b)

# 可视化
fig, axes = plt.subplots(1, 2, figsize=(14, 5))

ax1 = axes[0]
ax1.plot(x*1000, k_linear, 'b-', linewidth=2, label='Linear k(x)')
ax1.plot(x*1000, k_exp, 'r--', linewidth=2, label='Exponential k(x)')
ax1.set_xlabel('x (mm)', fontsize=11)
ax1.set_ylabel('Thermal Conductivity (W/(m·K))', fontsize=11)
ax1.set_title('Thermal Conductivity Distribution', fontsize=12, fontweight='bold')
ax1.legend(fontsize=10)
ax1.grid(True, alpha=0.3)

ax2 = axes[1]
ax2.plot(x*1000, T_exact, 'b-', linewidth=2, label='Linear - Analytical')
ax2.plot(x*1000, T_linear, 'bo', markersize=4, alpha=0.5, label='Linear - Numerical')
ax2.plot(x*1000, T_exp, 'r--', linewidth=2, label='Exponential - Numerical')
ax2.set_xlabel('x (mm)', fontsize=11)
ax2.set_ylabel('Temperature (°C)', fontsize=11)
ax2.set_title('Temperature Distribution in FGM', fontsize=12, fontweight='bold')
ax2.legend(fontsize=10)
ax2.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/fgm_analysis.png', dpi=150, bbox_inches='tight')
plt.close()

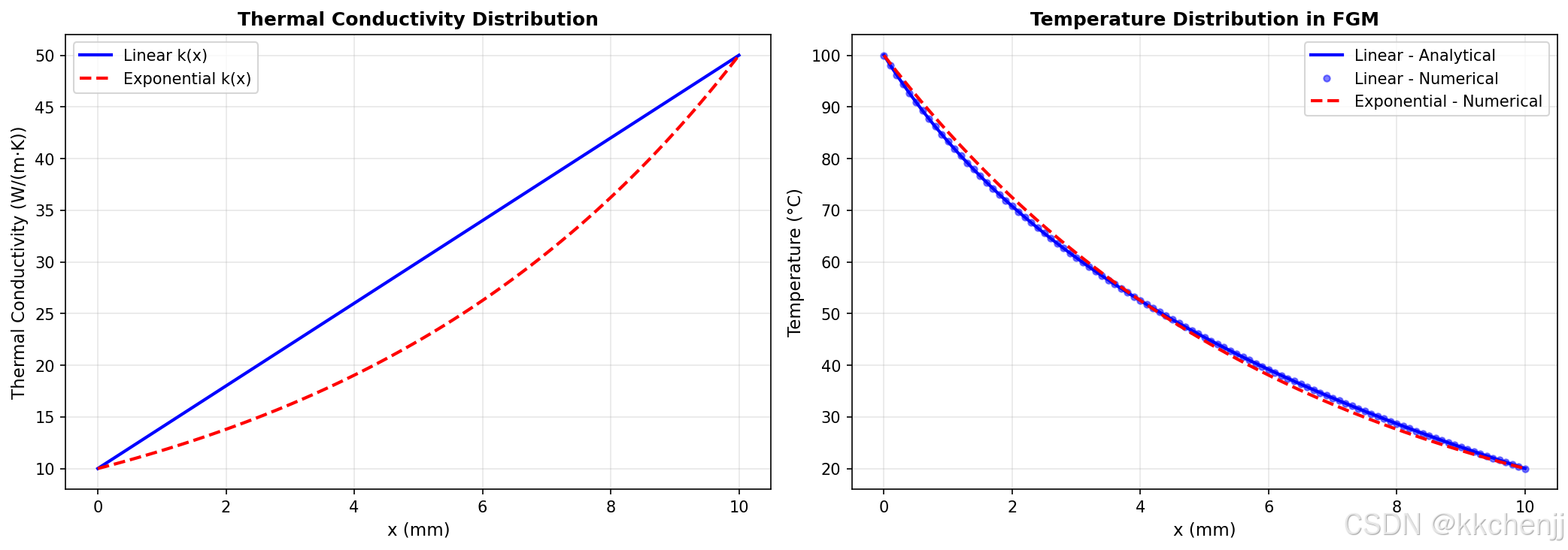

print("图1：功能梯度材料分析已保存")

print("\n" + "="*60)
print("仿真2：多孔介质有效导热系数")
print("="*60)

# Maxwell模型
k_s = 200  # 固体（铜）
k_f = 0.026  # 流体（空气）

phi_range = np.linspace(0, 0.95, 100)  # 孔隙率

# Maxwell模型
k_maxwell = k_s * (2*k_s + k_f - 2*phi_range*(k_s - k_f)) / (2*k_s + k_f + phi_range*(k_s - k_f))

# 并联模型（上界）
k_parallel = phi_range * k_f + (1 - phi_range) * k_s

# 串联模型（下界）
k_series = 1 / (phi_range/k_f + (1-phi_range)/k_s)

fig, ax = plt.subplots(figsize=(10, 5))
ax.plot(phi_range*100, k_maxwell, 'b-', linewidth=2, label='Maxwell Model')
ax.plot(phi_range*100, k_parallel, 'r--', linewidth=1.5, label='Parallel (Upper Bound)')
ax.plot(phi_range*100, k_series, 'g--', linewidth=1.5, label='Series (Lower Bound)')
ax.set_xlabel('Porosity (%)', fontsize=11)
ax.set_ylabel('Effective Thermal Conductivity (W/(m·K))', fontsize=11)
ax.set_title('Effective Thermal Conductivity of Porous Media', fontsize=12, fontweight='bold')
ax.legend(fontsize=10)
ax.grid(True, alpha=0.3)
ax.set_yscale('log')

plt.tight_layout()
plt.savefig(f'{output_dir}/porous_media.png', dpi=150, bbox_inches='tight')
plt.close()

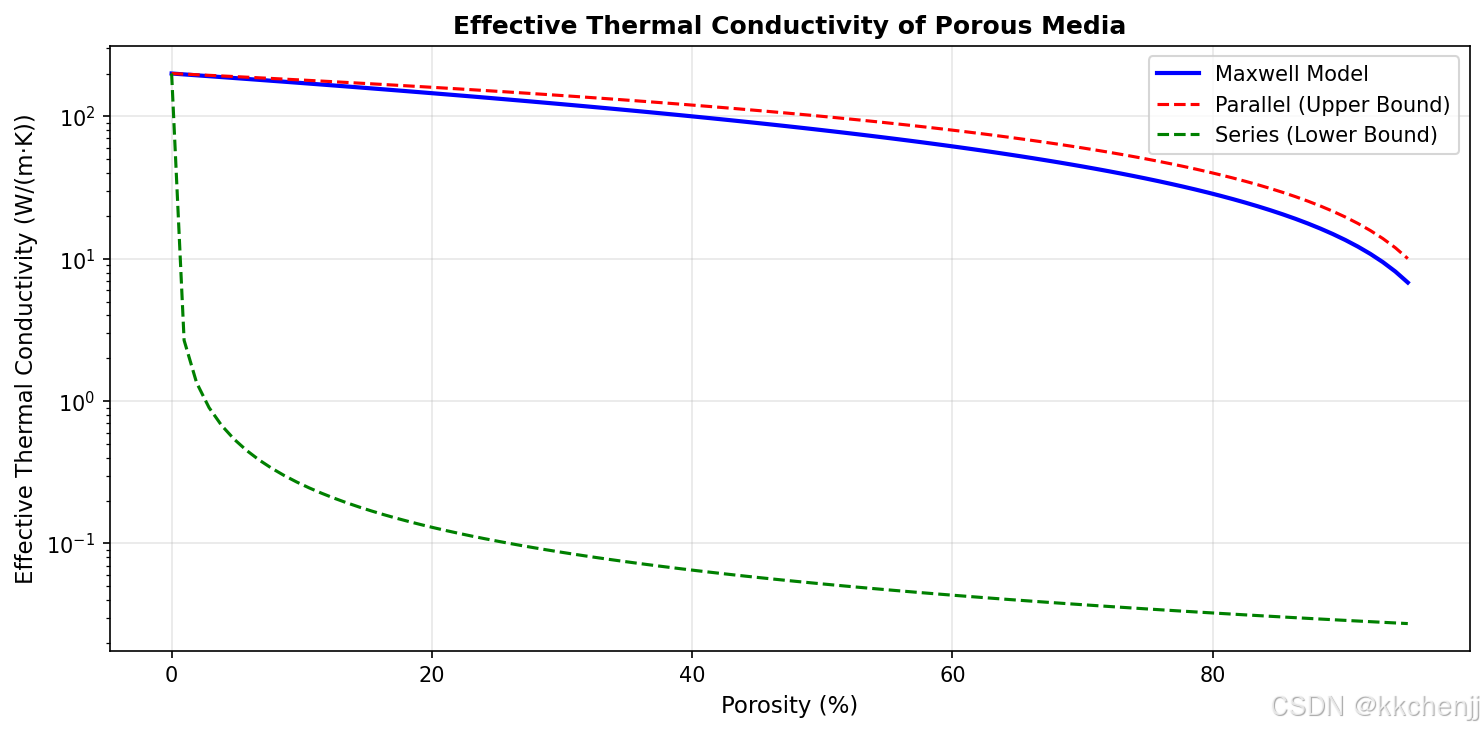

print("图2：多孔介质有效导热系数已保存")

print("\n" + "="*60)
print("仿真3：温度相关导热系数")
print("="*60)

# 导热系数随温度变化：k(T) = k0 * (1 + α*(T-Tref))
k0 = 50  # W/(m·K)
alpha = 0.001  # 温度系数，1/K
T_ref = 20  # 参考温度，°C

# 非线性问题 - 迭代求解
T_nonlinear = np.ones(N) * (T0 + TL) / 2  # 初始猜测
TOL = 1e-6
MAX_ITER = 100

for iteration in range(MAX_ITER):
    T_old = T_nonlinear.copy()

    # 更新导热系数
    k_T = k0 * (1 + alpha * (T_old - T_ref))

    # 构建矩阵
    A_T = np.zeros((N, N))
    for i in range(1, N-1):
        k_w = (k_T[i] + k_T[i-1]) / 2
        k_e = (k_T[i+1] + k_T[i]) / 2

        A_T[i, i-1] = k_w / dx**2
        A_T[i, i] = -(k_w + k_e) / dx**2
        A_T[i, i+1] = k_e / dx**2

    A_T[0, 0] = 1
    A_T[-1, -1] = 1

    T_nonlinear = np.linalg.solve(A_T, b)

    error = np.max(np.abs(T_nonlinear - T_old))
    if error < TOL:
        print(f"收敛于第 {iteration+1} 次迭代")
        break

# 对比常物性解
k_constant = k0 * (1 + alpha * ((T0 + TL)/2 - T_ref))
A_const = np.zeros((N, N))
for i in range(1, N-1):
    A_const[i, i-1] = k_constant / dx**2
    A_const[i, i] = -2 * k_constant / dx**2
    A_const[i, i+1] = k_constant / dx**2
A_const[0, 0] = 1
A_const[-1, -1] = 1
T_constant = np.linalg.solve(A_const, b)

fig, ax = plt.subplots(figsize=(10, 5))
ax.plot(x*1000, T_nonlinear, 'b-', linewidth=2, label='Temperature-dependent k(T)')
ax.plot(x*1000, T_constant, 'r--', linewidth=2, label='Constant k')
ax.set_xlabel('x (mm)', fontsize=11)
ax.set_ylabel('Temperature (°C)', fontsize=11)
ax.set_title('Effect of Temperature-Dependent Conductivity', fontsize=12, fontweight='bold')
ax.legend(fontsize=10)
ax.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/temp_dependent.png', dpi=150, bbox_inches='tight')
plt.close()

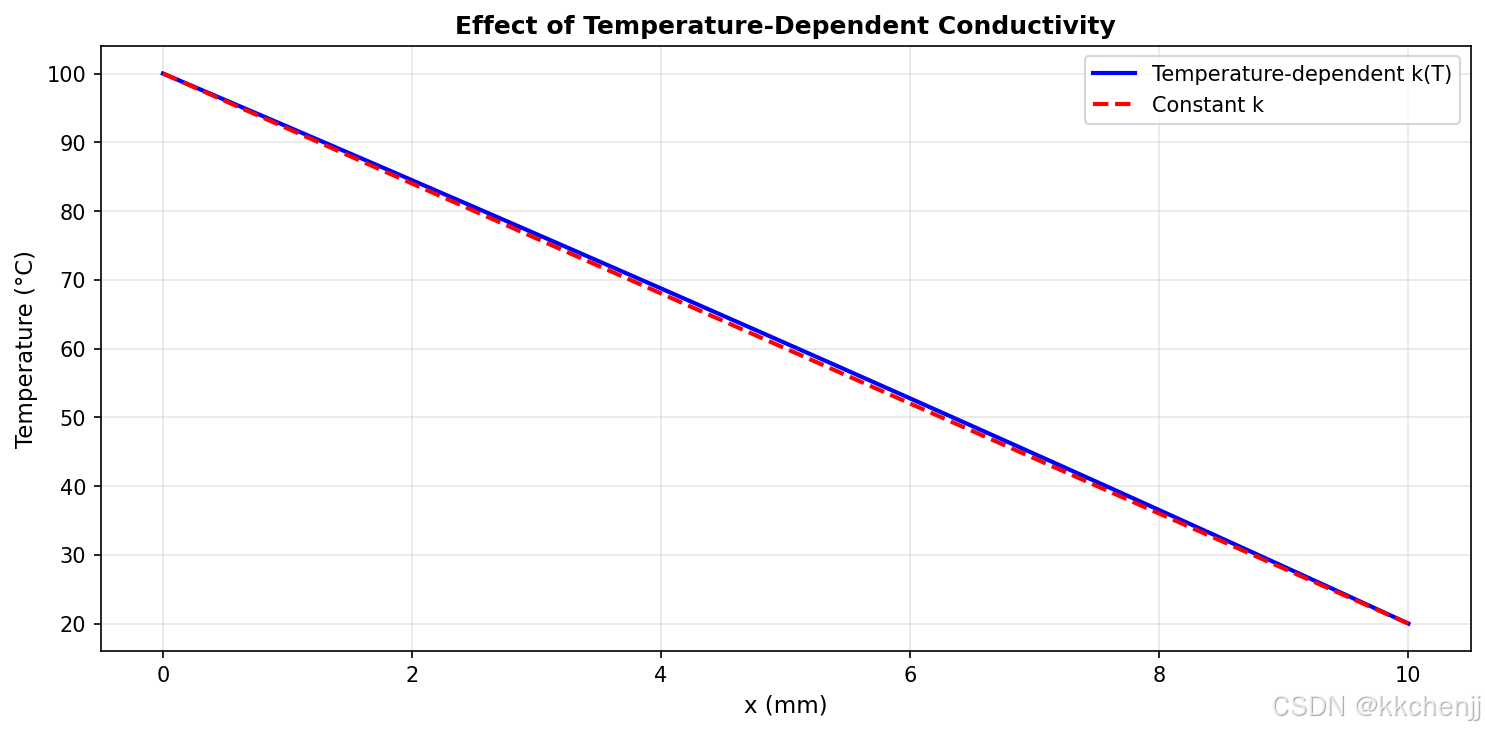

print("图3：温度相关导热系数已保存")
print("\n所有仿真完成！")

---

4. 功能梯度材料(FGM)

4.1 FGM设计原理

组分分布：
$$V_1(x)={\left(\frac{x}{L}\right)}^n$$
$$V_2(x)=1-V_1(x)$$

其中$n$为梯度指数。

等效导热系数：
$$k_{eff}=k_1{V}_1+k_2{V}_2-\frac{3V_1{V}_2(k_1-k_2{)}^2}{3(k_1{V}_1+k_2{V}_2)+k_1+k_2}$$

4.2 热应力优化

FGM的主要优势是降低热应力：
$${\sigma }_{thermal}=E\alpha \Delta T$$

通过梯度设计，使热膨胀系数逐渐变化，减小界面应力集中。

4.3 制备方法

• 粉末冶金法
• 气相沉积法
• 等离子喷涂法
• 增材制造法

---

5. 工程应用

5.1 功能梯度材料设计

• 热障涂层：从金属到陶瓷渐变
• 航天器热防护：优化温度梯度
• 电子封装：降低热应力

热障涂层(TBC)：

• 金属粘结层
• 陶瓷面层
• 功能梯度过渡层

5.2 多孔介质应用

• 泡沫金属散热器
• 多孔陶瓷过滤器
• 地下热储能

泡沫金属：

• 高比表面积
• 强化换热
• 轻质结构

5.3 生物组织传热

肿瘤热疗：

• 非均匀血流灌注
• 组织热物性差异
• 温度场预测

冷冻外科：

• 冰球生长模拟
• 组织损伤评估
• 冷冻探针设计

---

6. 本章小结

非均匀材料的热物性变化对温度场有显著影响，通过数值方法可以准确模拟变物性条件下的传热过程，为材料设计和热管理提供指导。

核心内容

1. 变物性处理：

   • 温度相关导热系数
   • 位置相关物性
   • 迭代求解方法

2. 多孔介质：

   • 有效导热系数模型
   • 孔隙率影响
   • 两相传热

3. 功能梯度材料：

   • 梯度设计
   • 热应力优化
   • 制备方法

工程价值

1. 材料设计：FGM优化热性能
2. 能源系统：多孔介质储能
3. 生物医学：组织热疗与冷冻
4. 航空航天：热防护系统

非均匀材料导热分析是现代工程热设计的重要组成部分，对于先进材料的应用具有重要意义。
