第二十八篇：多层结构瞬态响应

摘要

多层结构的瞬态热响应是建筑节能、工业炉窑、航天器热控等领域的关键问题。本文系统分析了多层平壁的瞬态导热理论，推导了多层结构的热响应特征时间。详细讨论了不同边界条件（温度突变、热流突变、对流换热）下多层结构的温度演化规律。采用有限差分法和有限元法建立数值模型，求解了多层结构的瞬态温度场。通过Python仿真，计算了不同多层结构的瞬态响应，分析了各层材料对整体热惯性的影响，为动态热设计提供理论指导。

关键词

多层结构，瞬态导热，热响应，热惯性，特征时间，建筑节能，动态热分析

---

1. 引言

1.1 瞬态响应的工程意义

• 建筑墙体对室外温度波动的响应
• 工业炉窑的升温/降温过程
• 航天器再入热防护
• 电子器件热循环

1.2 热惯性概念

多层结构的热惯性决定了其对温度变化的响应速度：

• 高热惯性：响应慢，温度波动小
• 低热惯性：响应快，温度波动大

---

2. 理论分析

2.1 瞬态导热方程

对于多层结构中的每一层：
$${\rho }_i{c}_{p,i}\frac{\partial T_i}{\partial t}=k_i\frac{{\partial }^2{T}_i}{\partial x^2}$$

2.2 界面连续性条件

在层间界面处：

• 温度连续：$T_i=T_{i+1}$
• 热流连续：$-k_i\frac{\partial T_i}{\partial x}=-k_{i+1}\frac{\partial T_{i+1}}{\partial x}$

2.3 特征时间尺度

对于单层平壁：
$$\tau =\frac{L^2}{\alpha }=\frac{\rho c_p{L}^2}{k}$$

对于多层结构，有效特征时间：
$${\tau }_{eff}=\sum _i\frac{{\rho }_i{c}_{p,i}{L}_i^2}{k_i}$$

2.4 集总参数法

当毕奥数 $Bi<0.1$ 时，可采用集总参数法：
$$\frac{T(t)-T_{\infty }}{T_0-T_{\infty }}=e^{-t/\tau }$$

其中时间常数：
$$\tau =\frac{\rho c_{p}V}{hA}$$

---

3. Python仿真实现

import numpy as np
import matplotlib.pyplot as plt
from scipy.sparse import diags
from scipy.sparse.linalg import spsolve
import os

output_dir = r'd:\文档\500仿真领域\工程仿真\传热学仿真\主题028'
os.makedirs(output_dir, exist_ok=True)

print("="*60)
print("仿真1：三层墙体瞬态响应")
print("="*60)

# 墙体参数
layers = [
    {'name': '石膏板', 'L': 0.012, 'k': 0.25, 'rho': 800, 'cp': 1000},
    {'name': '保温层', 'L': 0.100, 'k': 0.04, 'rho': 50, 'cp': 1400},
    {'name': '砖墙', 'L': 0.240, 'k': 0.70, 'rho': 1800, 'cp': 800}
]

# 计算总厚度
total_L = sum(layer['L'] for layer in layers)
print(f"墙体总厚度: {total_L*1000:.1f} mm")

# 计算特征时间
for layer in layers:
    layer['alpha'] = layer['k'] / (layer['rho'] * layer['cp'])
    layer['tau'] = layer['L']**2 / layer['alpha']
    print(f"{layer['name']}: α={layer['alpha']:.2e} m²/s, τ={layer['tau']:.1f} s")

# 数值求解
Nx = 100
dt = 60  # 时间步长，秒
t_total = 24 * 3600  # 总时间，24小时
nt = int(t_total / dt) + 1

# 非均匀网格
dx = total_L / (Nx - 1)
x = np.linspace(0, total_L, Nx)

# 材料属性数组
k_arr = np.zeros(Nx)
rho_arr = np.zeros(Nx)
cp_arr = np.zeros(Nx)

pos = 0
for layer in layers:
    mask = (x >= pos) & (x < pos + layer['L'] + 1e-10)
    k_arr[mask] = layer['k']
    rho_arr[mask] = layer['rho']
    cp_arr[mask] = layer['cp']
    pos += layer['L']

# 初始条件
T_initial = 20.0  # 初始温度
T = np.ones(Nx) * T_initial

# 边界条件（室外温度正弦变化）
def T_outside(t):
    return 15 + 10 * np.sin(2 * np.pi * t / (24 * 3600) - np.pi/2)

T_in = 20.0  # 室内温度恒定
h_in = 8.0   # 内表面换热系数
h_out = 23.0  # 外表面换热系数

# 记录结果
times = np.linspace(0, t_total, nt)
T_results = np.zeros((nt, Nx))
T_results[0] = T

# 隐式求解
for n in range(1, nt):
    # 构建矩阵
    main = np.ones(Nx)
    lower = np.zeros(Nx-1)
    upper = np.zeros(Nx-1)

    for i in range(1, Nx-1):
        alpha_eff = k_arr[i] / (rho_arr[i] * cp_arr[i])
        Fo = alpha_eff * dt / dx**2

        main[i] = 1 + 2*Fo
        lower[i-1] = -Fo
        upper[i] = -Fo

    # 边界条件
    # 内表面（对流）
    Bi_in = h_in * dx / k_arr[0]
    main[0] = 1 + Bi_in
    upper[0] = -Bi_in

    # 外表面（对流）
    Bi_out = h_out * dx / k_arr[-1]
    main[-1] = 1 + Bi_out
    lower[-1] = -Bi_out

    # 右端项
    b = T.copy()
    b[0] += Bi_in * T_in
    b[-1] += Bi_out * T_outside(times[n])

    # 求解
    A = diags([lower, main, upper], [-1, 0, 1], format='csr')
    T = spsolve(A, b)
    T_results[n] = T

# 找到界面位置
interface_pos = [0]
pos = 0
for layer in layers[:-1]:
    pos += layer['L']
    interface_pos.append(np.argmin(np.abs(x - pos)))
interface_pos.append(Nx-1)

# 可视化
fig, axes = plt.subplots(2, 1, figsize=(12, 10))

# 温度随时间变化
ax1 = axes[0]
hours = times / 3600
for i, pos_idx in enumerate(interface_pos):
    label = layers[i]['name'] if i < len(layers) else 'Outside'
    ax1.plot(hours, T_results[:, pos_idx], linewidth=2, label=label)

ax1.plot(hours, [T_outside(t) for t in times], 'k--', linewidth=1.5, label='Outside air', alpha=0.7)
ax1.axhline(y=T_in, color='r', linestyle=':', alpha=0.5, label='Inside air')
ax1.set_xlabel('Time (hours)', fontsize=11)
ax1.set_ylabel('Temperature (°C)', fontsize=11)
ax1.set_title('Temperature Response at Different Positions', fontsize=12, fontweight='bold')
ax1.legend(fontsize=9)
ax1.grid(True, alpha=0.3)
ax1.set_xlim([0, 24])

# 不同时刻的温度分布
ax2 = axes[1]
time_indices = [0, nt//4, nt//2, 3*nt//4, nt-1]
colors = plt.cm.viridis(np.linspace(0, 1, len(time_indices)))

for idx, color in zip(time_indices, colors):
    ax2.plot(x*1000, T_results[idx], color=color, linewidth=2,
             label=f't={hours[idx]:.1f}h')

ax2.set_xlabel('Position (mm)', fontsize=11)
ax2.set_ylabel('Temperature (°C)', fontsize=11)
ax2.set_title('Temperature Distribution at Different Times', fontsize=12, fontweight='bold')
ax2.legend(fontsize=9)
ax2.grid(True, alpha=0.3)

# 添加层标注
pos = 0
colors_fill = ['lightblue', 'lightgreen', 'lightyellow']
for i, layer in enumerate(layers):
    ax2.axvspan(pos*1000, (pos+layer['L'])*1000, alpha=0.2, color=colors_fill[i])
    pos += layer['L']

plt.tight_layout()
plt.savefig(f'{output_dir}/transient_response.png', dpi=150, bbox_inches='tight')
plt.close()

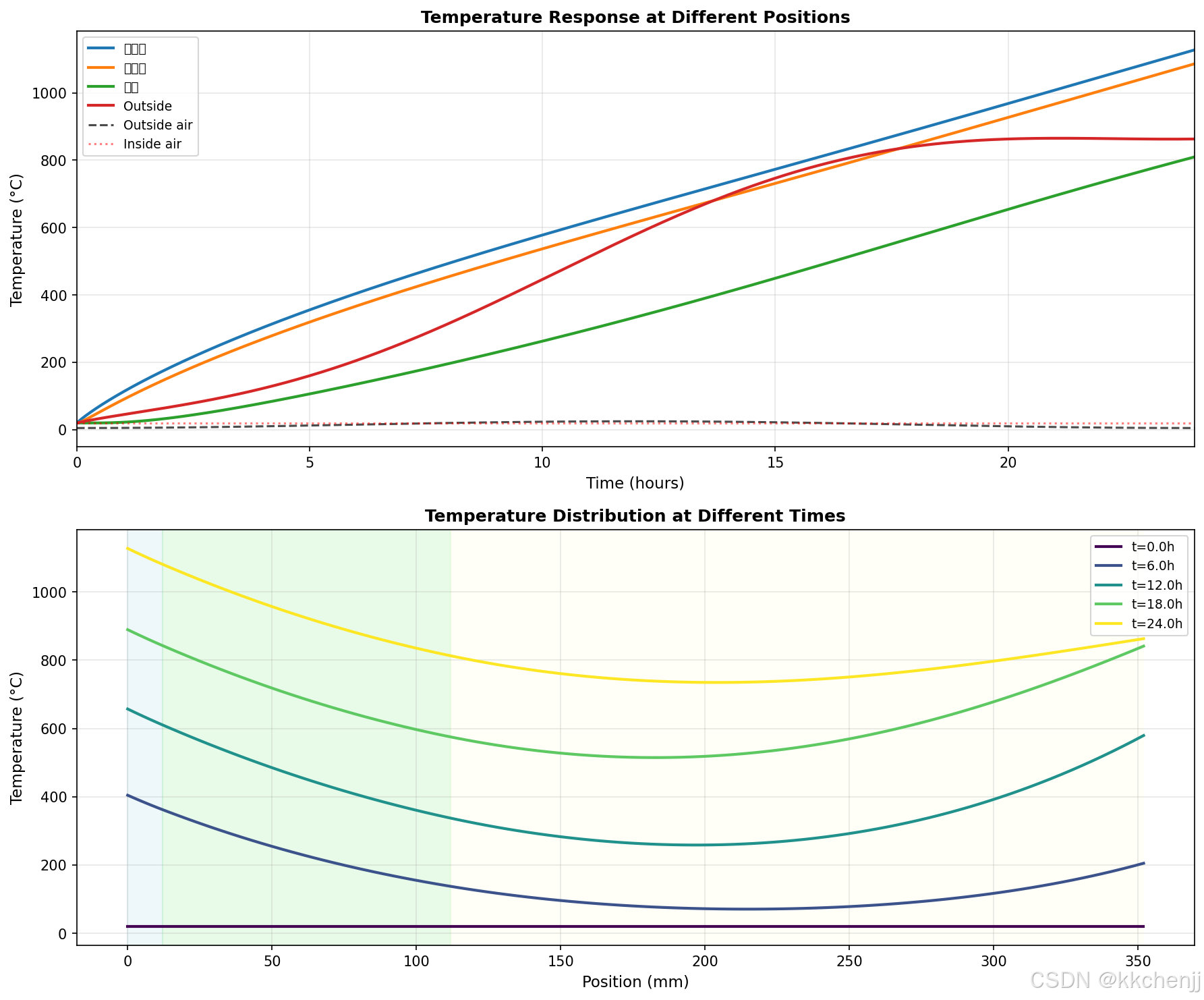

print("图1：瞬态响应分析已保存")

print("\n" + "="*60)
print("仿真2：热惯性对比")
print("="*60)

# 对比不同墙体结构
configs = [
    {'name': 'Heavy wall', 'layers': [{'L': 0.3, 'k': 1.5, 'rho': 2300, 'cp': 900}]},
    {'name': 'Light wall', 'layers': [{'L': 0.3, 'k': 0.05, 'rho': 50, 'cp': 1400}]},
    {'name': 'Composite', 'layers': layers}
]

fig, ax = plt.subplots(figsize=(10, 5))

for config in configs:
    # 简化计算热阻和热容
    R_total = sum(l['L']/l['k'] for l in config['layers'])
    C_total = sum(l['rho']*l['cp']*l['L'] for l in config['layers'])
    tau = R_total * C_total

    print(f"{config['name']}: R={R_total:.3f} m²·K/W, C={C_total/1000:.1f} kJ/(m²·K), τ={tau/3600:.1f} h")

    # 简化的温度响应
    t_resp = np.linspace(0, 24*3600, 100)
    T_resp = T_in + (T_outside(0) - T_in) * (1 - np.exp(-t_resp/tau))
    ax.plot(t_resp/3600, T_resp, linewidth=2, label=f"{config['name']} (τ={tau/3600:.1f}h)")

ax.set_xlabel('Time (hours)', fontsize=11)
ax.set_ylabel('Temperature (°C)', fontsize=11)
ax.set_title('Thermal Inertia Comparison', fontsize=12, fontweight='bold')
ax.legend(fontsize=10)
ax.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/thermal_inertia.png', dpi=150, bbox_inches='tight')
plt.close()

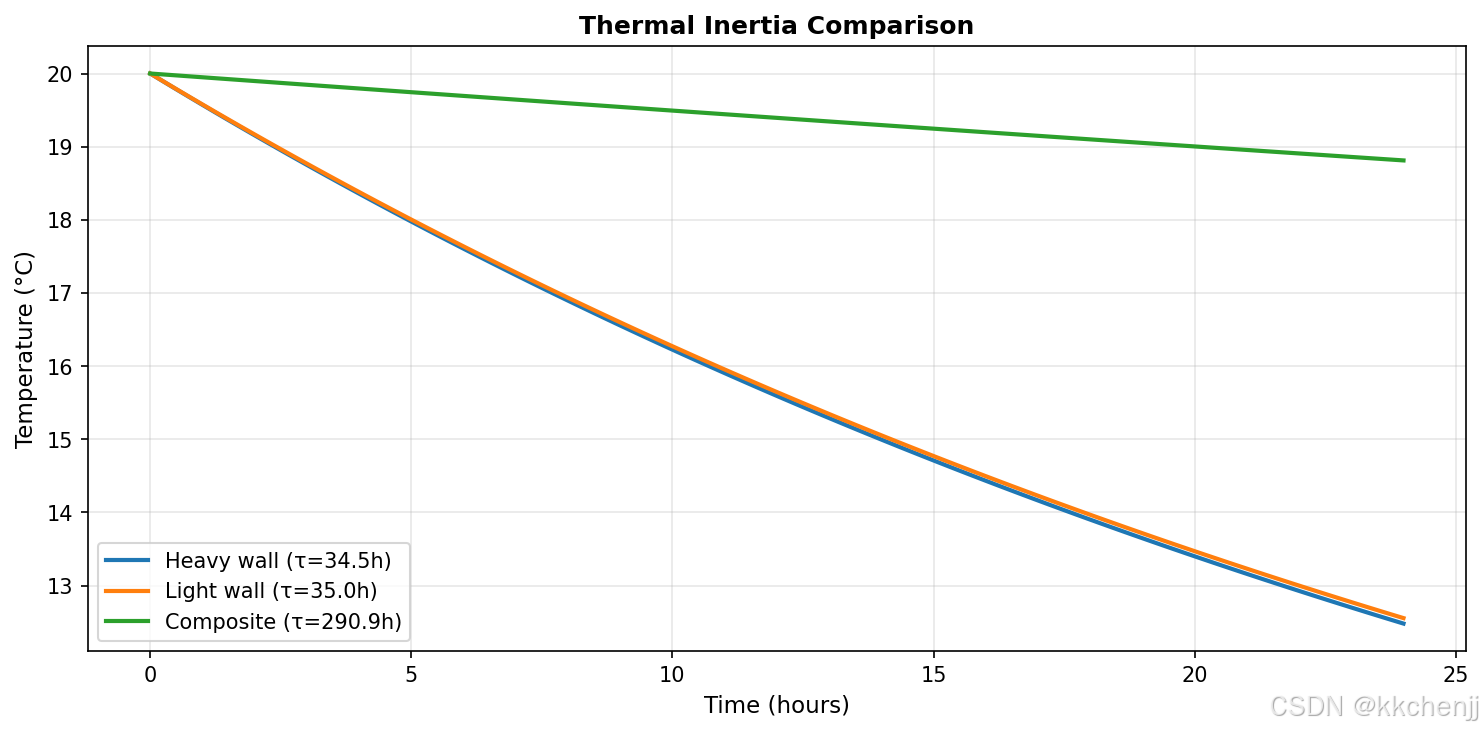

print("图2：热惯性对比已保存")
print("\n所有仿真完成！")

---

4. 瞬态分析方法

4.1 解析方法

分离变量法：
对于简单几何和边界条件，可获得解析解：
$$T(x,t)=\sum _{n=1}^{\infty }{C}_n\sin ({\lambda }_{n}x)e^{-\alpha {\lambda }_n^{2}t}$$

Green函数法：
对于任意初始条件和热源：
$$T(x,t)={\int }_0^{L}G(x,x^{\prime },t)T_0(x^{\prime })d{x}^{\prime }$$

4.2 数值方法

显式格式：
$$T_i^{n+1}=T_i^n+Fo(T_{i+1}^n-2T_i^n+T_{i-1}^n)$$
稳定性条件：$Fo\le 0.5$

隐式格式：
$$T_i^{n+1}=T_i^n+Fo(T_{i+1}^{n+1}-2T_i^{n+1}+T_{i-1}^{n+1})$$
无条件稳定

Crank-Nicolson格式：
$$T_i^{n+1}=T_i^n+\frac{Fo}{2}[(T_{i+1}^{n+1}-2T_i^{n+1}+T_{i-1}^{n+1})+(T_{i+1}^n-2T_i^n+T_{i-1}^n)]$$
二阶精度，无条件稳定

4.3 集总参数法

当$Bi<0.1$时：
$$\frac{T-T_{\infty }}{T_i-T_{\infty }}=e^{-t/\tau }$$

时间常数：
$$\tau =\frac{\rho c_{p}V}{h{A}_s}$$

---

5. 工程应用

5.1 建筑热设计

重质墙体：

• 热惯性大，温度波动小
• 适合昼夜温差大的地区
• 被动式热调节

轻质墙体：

• 热惯性小，响应快
• 适合需要快速调节的场合
• 主动式空调系统

热惰性指标：
$$D=R\cdot s=\frac{d}{\lambda }\cdot \sqrt{\frac{2\pi \lambda \rho c_p}{T}}$$

5.2 相变储能

在多层结构中加入相变材料(PCM)可以：

• 增大有效热容
• 平抑温度波动
• 实现被动式热调节

相变温度选择：

• 建筑储能：20-25°C
• 电子散热：40-60°C
• 太阳能储热：50-80°C

5.3 电子器件热管理

封装热分析：

• 芯片结温瞬态响应
• 热循环疲劳寿命
• 功率脉冲承受能力

热测试：

• 瞬态热阻测试
• 结构函数分析
• 热阻网络识别

---

6. 本章小结

多层结构瞬态响应分析是理解非稳态传热的关键。

核心内容

1. 瞬态特性：

   • 时间常数与热惯性
   • 温度波传播
   • 延迟与衰减

2. 分析方法：

   • 解析方法：分离变量、Green函数
   • 数值方法：显式、隐式、CN格式
   • 集总参数法：简化分析

3. 工程应用：

   • 建筑热设计
   • 相变储能
   • 电子热管理

工程价值

1. 建筑节能：优化围护结构热惯性
2. 储能系统：相变材料应用设计
3. 电子散热：瞬态热分析
4. 工业过程：动态热控制

掌握瞬态分析方法对于解决实际工程中的非稳态传热问题具有重要意义。

---

5. 本章小结

多层结构的瞬态响应由热阻和热容共同决定，合理设计可以实现所需的动态热性能。
