第二十六篇:复合墙体稳态导热

摘要

复合墙体是现代建筑节能设计的关键技术,通过多层材料的组合实现优异的保温隔热性能。本文系统分析了多层平壁的一维稳态导热理论,推导了总热阻和总传热系数的计算公式。详细讨论了串联热阻和并联热阻的计算方法,分析了热桥效应及其对整体传热的影响。采用有限差分法建立数值模型,求解了含热桥复合墙体的二维温度场。通过Python仿真,计算了不同墙体结构的传热特性,对比了不同保温材料的效果,为建筑节能设计提供理论依据。

关键词

复合墙体,多层结构,热阻,传热系数,热桥,建筑节能,保温隔热

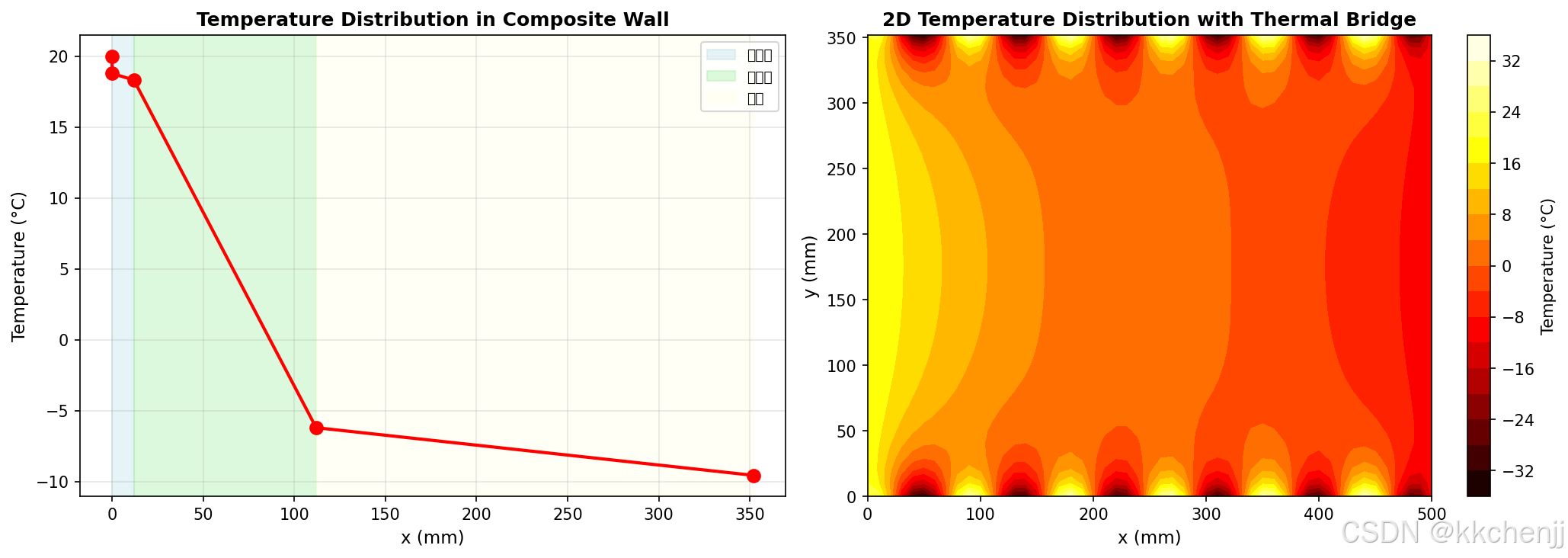

在这里插入图片描述

1. 引言

1.1 复合墙体的应用

  • 建筑外墙保温系统
  • 冷库隔热墙体
  • 工业炉窑保温层
  • 航天器热防护

1.2 设计目标

  • 最小化热损失
  • 防止结露
  • 控制温度波动
  • 保证结构安全

2. 理论分析

2.1 串联热阻

对于n层平壁串联:
Rtotal=∑i=1nLikiAR_{total} = \sum_{i=1}^{n} \frac{L_i}{k_i A}Rtotal=i=1nkiALi

总热流:
q=T1−Tn+1Rtotalq = \frac{T_1 - T_{n+1}}{R_{total}}q=RtotalT1Tn+1

界面温度:
Ti+1=Ti−q⋅LikiAT_{i+1} = T_i - q \cdot \frac{L_i}{k_i A}Ti+1=TiqkiALi

2.2 并联热阻

对于并联结构:
1Rtotal=∑i=1n1Ri\frac{1}{R_{total}} = \sum_{i=1}^{n} \frac{1}{R_i}Rtotal1=i=1nRi1

2.3 传热系数

U=1Rtotal⋅AU = \frac{1}{R_{total} \cdot A}U=RtotalA1

2.4 热桥效应

热桥导致局部传热增强,有效传热系数:
Ueff=U0+ψ⋅LthermalbridgeAU_{eff} = U_0 + \frac{\psi \cdot L_{thermal bridge}}{A}Ueff=U0+AψLthermalbridge

其中 ψ\psiψ 为线性传热系数。


3. Python仿真实现

import numpy as np
import matplotlib.pyplot as plt
import os

output_dir = r'd:\文档\	500仿真领域\工程仿真\传热学仿真\主题026'
os.makedirs(output_dir, exist_ok=True)

print("="*60)
print("仿真1:三层复合墙体")
print("="*60)

# 墙体参数
layers = [
    {'name': '石膏板', 'L': 0.012, 'k': 0.25},
    {'name': '保温层', 'L': 0.100, 'k': 0.04},
    {'name': '砖墙', 'L': 0.240, 'k': 0.70}
]

T_in = 20   # 室内温度,°C
T_out = -10  # 室外温度,°C
h_in = 8    # 内表面换热系数,W/(m²·K)
h_out = 23  # 外表面换热系数,W/(m²·K)

# 计算总热阻
R_total = 1/h_in + 1/h_out  # 对流热阻
for layer in layers:
    R_layer = layer['L'] / layer['k']
    layer['R'] = R_layer
    R_total += R_layer
    print(f"{layer['name']}: R = {R_layer:.4f} m²·K/W")

print(f"总热阻: {R_total:.4f} m²·K/W")

# 传热系数
U = 1 / R_total
print(f"传热系数 U = {U:.4f} W/(m²·K)")

# 热流密度
q = U * (T_in - T_out)
print(f"热流密度 q = {q:.2f} W/m²")

# 温度分布
temperatures = [T_in]
T_current = T_in

# 内表面
T_current -= q / h_in
temperatures.append(T_current)

# 各层
for layer in layers:
    T_current -= q * layer['L'] / layer['k']
    temperatures.append(T_current)

print("\n温度分布:")
for i, T in enumerate(temperatures):
    print(f"位置 {i}: {T:.2f}°C")

# 可视化
fig, axes = plt.subplots(1, 2, figsize=(14, 5))

# 温度分布图
ax1 = axes[0]
x_pos = [0]
current_x = 0
for layer in layers:
    current_x += layer['L'] * 1000  # 转换为mm
    x_pos.append(current_x)

ax1.plot(x_pos, temperatures, 'ro-', linewidth=2, markersize=8)
ax1.set_xlabel('x (mm)', fontsize=11)
ax1.set_ylabel('Temperature (°C)', fontsize=11)
ax1.set_title('Temperature Distribution in Composite Wall', fontsize=12, fontweight='bold')
ax1.grid(True, alpha=0.3)

# 添加层标注
colors = ['lightblue', 'lightgreen', 'lightyellow']
x_start = 0
for i, layer in enumerate(layers):
    ax1.axvspan(x_start, x_start + layer['L']*1000, alpha=0.3, color=colors[i],
                label=layer['name'])
    x_start += layer['L']*1000
ax1.legend(fontsize=9)

print("\n" + "="*60)
print("仿真2:含热桥的二维导热")
print("="*60)

# 二维热桥问题
L_x = 0.5   # 墙体宽度,m
L_y = 0.352  # 墙体总厚度,m
Nx, Ny = 51, 36

# 材料分布(1=保温,2=混凝土热桥)
material = np.ones((Ny, Nx), dtype=int)

# 热桥位置(窗框)
bridge_x_start, bridge_x_end = 20, 30
bridge_y_start, bridge_y_end = 12, 24
material[bridge_y_start:bridge_y_end, bridge_x_start:bridge_x_end] = 2

# 导热系数
k_material = {1: 0.04, 2: 2.0}  # W/(m·K)

# 边界条件
T_left = T_in
T_right = T_out

# 有限差分求解
dx = L_x / (Nx - 1)
dy = L_y / (Ny - 1)

# 构建矩阵
N = Nx * Ny
A = np.zeros((N, N))
b = np.zeros(N)

def idx(i, j):
    return i * Nx + j

for i in range(Ny):
    for j in range(Nx):
        n = idx(i, j)

        # 左边界
        if j == 0:
            A[n, n] = 1
            b[n] = T_left
            continue

        # 右边界
        if j == Nx - 1:
            A[n, n] = 1
            b[n] = T_right
            continue

        # 内部点
        k_p = k_material[material[i, j]]

        # 使用调和平均计算界面导热系数
        if i > 0:
            k_n = 2 / (1/k_p + 1/k_material[material[i-1, j]])
        if i < Ny - 1:
            k_s = 2 / (1/k_p + 1/k_material[material[i+1, j]])
        if j > 0:
            k_w = 2 / (1/k_p + 1/k_material[material[i, j-1]])
        if j < Nx - 1:
            k_e = 2 / (1/k_p + 1/k_material[material[i, j+1]])

        A[n, n] = -(k_n + k_s)/dy**2 - (k_w + k_e)/dx**2 if i > 0 and i < Ny-1 else -(k_w + k_e)/dx**2
        if i > 0:
            A[n, idx(i-1, j)] = k_n / dy**2
        if i < Ny - 1:
            A[n, idx(i+1, j)] = k_s / dy**2
        A[n, idx(i, j-1)] = k_w / dx**2
        A[n, idx(i, j+1)] = k_e / dx**2

# 求解
T_flat = np.linalg.solve(A, b)
T_2d = T_flat.reshape((Ny, Nx))

# 计算有效传热系数
q_left = 0
for i in range(Ny):
    if i == 0:
        q_left += k_material[material[i, 0]] * (T_2d[i, 0] - T_2d[i, 1]) / dx
    elif i == Ny - 1:
        q_left += k_material[material[i, 0]] * (T_2d[i, 0] - T_2d[i, 1]) / dx
    else:
        q_left += k_material[material[i, 0]] * (T_2d[i, 0] - T_2d[i, 1]) / dx

q_left /= Ny
U_eff = q_left / (T_in - T_out)
print(f"有效传热系数 U_eff = {U_eff:.4f} W/(m²·K)")
print(f"相比无热桥增加: {(U_eff/U - 1)*100:.1f}%")

# 可视化
ax2 = axes[1]
im = ax2.contourf(np.linspace(0, L_x*1000, Nx), np.linspace(0, L_y*1000, Ny), T_2d, levels=20, cmap='hot')
plt.colorbar(im, ax=ax2, label='Temperature (°C)')
ax2.set_xlabel('x (mm)', fontsize=11)
ax2.set_ylabel('y (mm)', fontsize=11)
ax2.set_title('2D Temperature Distribution with Thermal Bridge', fontsize=12, fontweight='bold')

plt.tight_layout()
plt.savefig(f'{output_dir}/composite_wall.png', dpi=150, bbox_inches='tight')
plt.close()

print("图1:复合墙体分析已保存")
print("\n所有仿真完成!")

4. 热桥分析与控制

4.1 热桥类型

线性热桥

  • 墙角、窗框边缘
  • 楼板与墙体连接
  • 热桥长度方向热流集中

点热桥

  • 锚固件、螺栓
  • 局部高导热路径
  • 三维热流效应

热桥影响

  • 增加整体传热系数
  • 局部温度降低
  • 结露风险增加

4.2 热桥计算

线性传热系数
Ψ=Q2D−Q1DL⋅ΔT\Psi = \frac{Q_{2D} - Q_{1D}}{L \cdot \Delta T}Ψ=LΔTQ2DQ1D

点热桥系数
χ=Q3D−Q1DΔT\chi = \frac{Q_{3D} - Q_{1D}}{\Delta T}χ=ΔTQ3DQ1D

修正传热系数
Ucorrected=U+∑ΨL+∑χAU_{corrected} = U + \frac{\sum\Psi L + \sum\chi}{A}Ucorrected=U+AΨL+χ

4.3 热桥控制措施

  1. 断热设计

    • 断桥铝合金窗框
    • 保温层连续包裹
    • 避免穿透保温层
  2. 材料选择

    • 低导热材料替代
    • 气凝胶填充
    • 真空绝热板
  3. 构造优化

    • 增加保温厚度
    • 错缝搭接
    • 热桥部位局部加强

5. 保温设计要点

5.1 材料选择

材料 导热系数 密度 应用场景
EPS聚苯板 0.035-0.040 15-30 外墙外保温
XPS挤塑板 0.028-0.035 25-45 屋面、地面
岩棉板 0.035-0.045 80-150 防火要求高
玻璃棉 0.030-0.040 10-48 填充保温
聚氨酯 0.020-0.025 30-60 高性能保温
气凝胶 0.013-0.020 100-200 超薄保温
真空绝热板 0.004-0.008 200-400 极薄保温

5.2 防结露设计

结露条件
墙体内部某点温度低于该点空气露点温度。

露点温度计算
Tdew=237.3⋅ln⁡(RH/100)+17.27T17.27−ln⁡(RH/100)T_{dew} = \frac{237.3 \cdot \ln(RH/100) + 17.27T}{17.27 - \ln(RH/100)}Tdew=17.27ln(RH/100)237.3ln(RH/100)+17.27T

防结露措施

  1. 保温层厚度满足R≥RminR \geq R_{min}RRmin
  2. 隔汽层设置(寒冷地区)
  3. 通风设计降低室内湿度
  4. 避免热桥导致局部低温

5.3 节能设计标准

中国标准

  • 严寒地区:R≥4.0R \geq 4.0R4.0 m²·K/W
  • 寒冷地区:R≥3.0R \geq 3.0R3.0 m²·K/W
  • 夏热冬冷:R≥2.0R \geq 2.0R2.0 m²·K/W

被动房标准

  • 外墙U≤0.15U \leq 0.15U0.15 W/(m²·K)
  • 屋面U≤0.15U \leq 0.15U0.15 W/(m²·K)
  • 地面U≤0.30U \leq 0.30U0.30 W/(m²·K)

6. 工程应用案例

6.1 外墙外保温系统

系统组成

  1. 基层墙体
  2. 粘结层
  3. 保温层(EPS/XPS/岩棉)
  4. 抹面层
  5. 饰面层

设计要点

  • 保温层厚度计算
  • 防火隔离带设置
  • 锚固件热桥控制
  • 耐候性设计

6.2 屋面保温设计

倒置式屋面

  • 保温层在防水层之上
  • 保护防水层
  • 减少热应力

种植屋面

  • 绿化层+排水层+保温层
  • 热惰性大
  • 生态效益

6.3 近零能耗建筑

设计策略

  • 超级保温围护结构
  • 高效门窗系统
  • 无热桥设计
  • 气密性处理
  • 热回收通风

能耗指标

  • 年供暖需求<15 kWh/m²
  • 年总能耗<60 kWh/m²

7. 本章小结

复合墙体通过多层材料组合实现高效保温,热桥控制是设计关键。

核心要点

  1. 多层传热:串联热阻叠加
  2. 热桥效应:局部热流集中
  3. 防结露设计:温度高于露点
  4. 节能标准:满足规范要求

设计方法

  1. 材料选择:根据性能与成本
  2. 厚度计算:满足热阻要求
  3. 热桥控制:断热桥构造
  4. 细节处理:节点优化

工程价值

  1. 节能降耗:减少建筑能耗
  2. 提高舒适:改善室内环境
  3. 防止结露:保护建筑结构
  4. 延长寿命:减少热应力

复合墙体保温技术是建筑节能的核心,掌握其设计方法对于实现绿色建筑目标具有重要意义。
