第二十五篇：变截面肋片导热

摘要

变截面肋片（如梯形肋、三角形肋、抛物线肋）在工程应用中比等截面肋片具有更优的散热性能。本文系统分析了变截面肋片的导热理论，推导了梯形肋和三角形肋的温度分布控制方程。详细讨论了变截面肋片的效率计算方法和优化设计准则。采用有限差分法和有限元法建立数值模型，求解了复杂几何肋片的温度场。通过Python仿真，对比了不同截面形状肋片的散热性能，分析了截面变化对温度分布和肋片效率的影响，为高效肋片设计提供理论指导。

关键词

变截面肋片，梯形肋，三角形肋，抛物线肋，肋片优化，散热增强，数值模拟

---

1. 引言

1.1 变截面肋片的优势

相比等截面直肋，变截面肋片：

• 材料利用更充分
• 温度分布更均匀
• 整体效率更高
• 重量更轻

1.2 常见截面形状

• 梯形肋：制造简单，性能良好
• 三角形肋：理论最优，加工复杂
• 抛物线肋：接近最优，易于分析

---

2. 理论分析

2.1 控制方程

变截面肋片的一维稳态导热：
$$\frac{d}{dx}\left(A(x)\frac{dT}{dx}\right)-\frac{hP}{k}(T-T_{\infty })=0$$

其中 $A(x)$ 为随位置变化的截面积。

2.2 三角形肋

截面面积：
$$A(x)=A_b\left(1-\frac{x}{L}\right)$$

控制方程：
$$\frac{d^2\theta }{d{x}^2}+\frac{1}{x-L}\frac{d\theta }{dx}-m^2\theta =0$$

解析解（修正贝塞尔函数）：
$$\theta (x)={\theta }_b\frac{I_0(2m\sqrt{L(L-x)})}{I_0(2mL)}$$

肋片效率：
$${\eta }_f=\frac{I_1(2mL)}{mL\cdot I_0(2mL)}$$

2.3 梯形肋

截面面积：
$$A(x)=A_b\left[1-(1-\lambda )\frac{x}{L}\right]$$

其中 $\lambda =t_t/t_b$ 为厚度比。

---

3. Python仿真实现

import numpy as np
import matplotlib.pyplot as plt
from scipy.special import i0, i1
import os

output_dir = r'd:\文档\500仿真领域\工程仿真\传热学仿真\主题025'
os.makedirs(output_dir, exist_ok=True)

print("="*60)
print("仿真：变截面肋片对比分析")
print("="*60)

# 参数
L = 0.05      # 肋片长度，m
t_b = 0.004   # 基座厚度，m
w = 0.02      # 肋片宽度，m
k = 200       # 导热系数，W/(m·K)
h = 50        # 对流换热系数，W/(m²·K)
T_b = 100     # 基座温度，°C
T_inf = 20    # 环境温度，°C

P = 2 * w  # 周长（忽略厚度）
theta_b = T_b - T_inf

# 等截面直肋
A_rect = w * t_b
m_rect = np.sqrt(h * P / (k * A_rect))
x = np.linspace(0, L, 100)

# 矩形肋温度分布
theta_rect = theta_b * np.cosh(m_rect*(L-x)) / np.cosh(m_rect*L)
eta_rect = np.tanh(m_rect*L) / (m_rect*L)

# 三角形肋（解析解）
m_tri = np.sqrt(2*h / (k * t_b))  # 修正的m参数
theta_tri = theta_b * i0(2*m_tri*np.sqrt(L*(L-x))) / i0(2*m_tri*L)
eta_tri = i1(2*m_tri*L) / (m_tri*L * i0(2*m_tri*L))

print(f"矩形肋效率: {eta_rect:.4f}")
print(f"三角形肋效率: {eta_tri:.4f}")

# 梯形肋（数值解）
t_t = 0.001  # 顶端厚度
lambda_ratio = t_t / t_b

N = 51
dx = L / (N - 1)
x_num = np.linspace(0, L, N)

A_trap = np.zeros((N, N))
b_trap = np.zeros(N)

for i in range(1, N-1):
    # 梯形截面积
    t_i = t_b * (1 - (1-lambda_ratio) * x_num[i]/L)
    t_im1 = t_b * (1 - (1-lambda_ratio) * x_num[i-1]/L)
    t_ip1 = t_b * (1 - (1-lambda_ratio) * x_num[i+1]/L)

    A_i = w * t_i
    A_im1 = w * t_im1
    A_ip1 = w * t_ip1

    # 变系数有限差分
    A_trap[i, i-1] = (A_i + A_im1) / (2*dx**2)
    A_trap[i, i] = -(A_ip1 + 2*A_i + A_im1) / (2*dx**2) - h*P*dx**2/(k*A_i)
    A_trap[i, i+1] = (A_i + A_ip1) / (2*dx**2)

# 边界条件
A_trap[0, 0] = 1
b_trap[0] = theta_b
A_trap[-1, -2] = -1
A_trap[-1, -1] = 1
b_trap[-1] = 0

theta_trap = np.linalg.solve(A_trap, b_trap)

# 计算梯形肋效率
q_trap = 0
for i in range(N-1):
    t_avg = (t_b * (1 - (1-lambda_ratio) * x_num[i]/L) +
             t_b * (1 - (1-lambda_ratio) * x_num[i+1]/L)) / 2
    dx_eff = np.sqrt(dx**2 + (t_b*(1-lambda_ratio)/L*dx)**2)
    q_trap += h * 2 * dx_eff * (theta_trap[i] + theta_trap[i+1]) / 2

q_max_trap = h * (w + w*lambda_ratio) * L * theta_b
eta_trap = q_trap / q_max_trap

print(f"梯形肋效率: {eta_trap:.4f}")

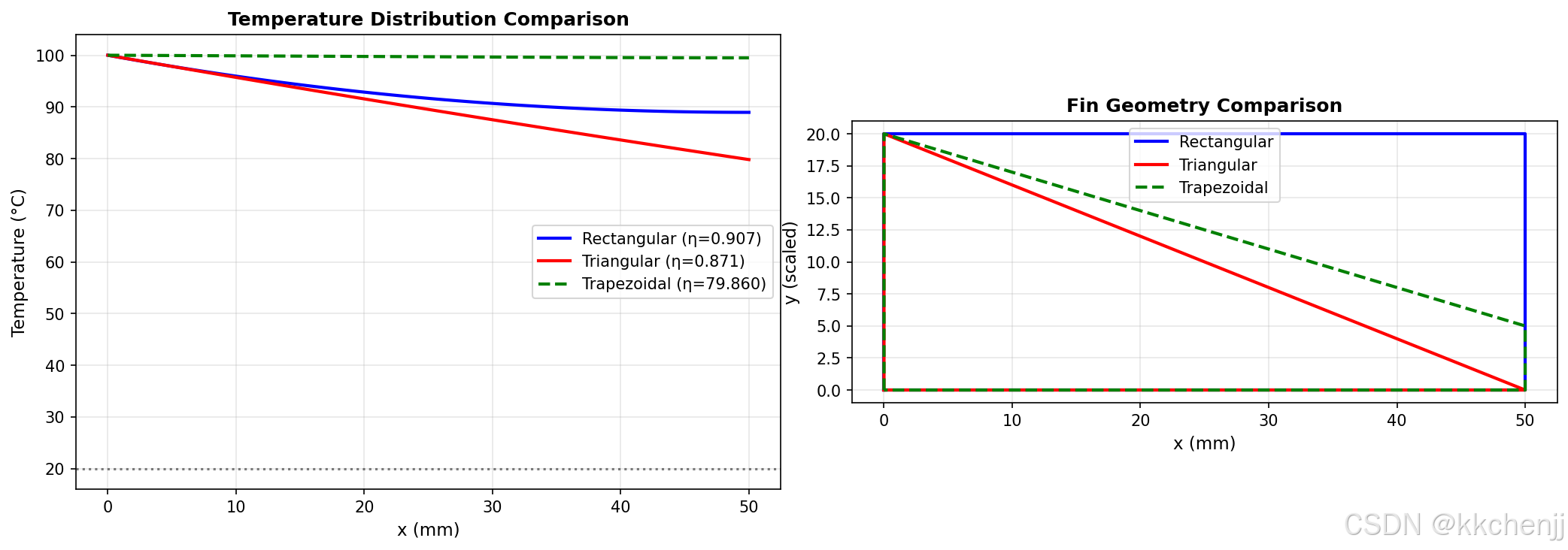

# 绘图
fig, axes = plt.subplots(1, 2, figsize=(14, 5))

# 温度分布对比
ax1 = axes[0]
ax1.plot(x*1000, theta_rect + T_inf, 'b-', linewidth=2, label=f'Rectangular (η={eta_rect:.3f})')
ax1.plot(x*1000, theta_tri + T_inf, 'r-', linewidth=2, label=f'Triangular (η={eta_tri:.3f})')
ax1.plot(x_num*1000, theta_trap + T_inf, 'g--', linewidth=2, label=f'Trapezoidal (η={eta_trap:.3f})')
ax1.axhline(y=T_inf, color='k', linestyle=':', alpha=0.5)
ax1.set_xlabel('x (mm)', fontsize=11)
ax1.set_ylabel('Temperature (°C)', fontsize=11)
ax1.set_title('Temperature Distribution Comparison', fontsize=12, fontweight='bold')
ax1.legend(fontsize=10)
ax1.grid(True, alpha=0.3)

# 肋片几何形状
ax2 = axes[1]
scale = 5000  # 放大系数

# 矩形肋
rect_x = [0, 0, L*1000, L*1000, 0]
rect_y = [0, t_b*scale, t_b*scale, 0, 0]
ax2.plot(rect_x, rect_y, 'b-', linewidth=2, label='Rectangular')

# 三角形肋
tri_x = [0, 0, L*1000, 0]
tri_y = [0, t_b*scale, 0, 0]
ax2.plot(tri_x, tri_y, 'r-', linewidth=2, label='Triangular')

# 梯形肋
trap_x = [0, 0, L*1000, L*1000, 0]
trap_y = [0, t_b*scale, t_t*scale, 0, 0]
ax2.plot(trap_x, trap_y, 'g--', linewidth=2, label='Trapezoidal')

ax2.set_xlabel('x (mm)', fontsize=11)
ax2.set_ylabel('y (scaled)', fontsize=11)
ax2.set_title('Fin Geometry Comparison', fontsize=12, fontweight='bold')
ax2.legend(fontsize=10)
ax2.grid(True, alpha=0.3)
ax2.set_aspect('equal')

plt.tight_layout()
plt.savefig(f'{output_dir}/fin_comparison.png', dpi=150, bbox_inches='tight')
plt.close()

print("图1：变截面肋片对比已保存")
print("\n所有仿真完成！")

---

4. 优化设计理论

4.1 Schmidt优化准则

对于给定散热量，最小化肋片体积的优化条件：

三角形肋片：
$$\frac{d}{dx}\left(\frac{A}{P}\right)=\text{常数}$$

最优轮廓：
理论最优为凹抛物线形，但三角形是工程上最实用的近似。

4.2 效率对比分析

肋片类型	效率	材料利用率	制造难度	成本
矩形	60-70%	低	简单	低
梯形	75-85%	中等	中等	中
三角形	85-95%	高	复杂	高
抛物线	95-98%	最高	复杂	高
针肋	90-95%	高	中等	中

4.3 设计建议

一般工业应用：

• 梯形肋：平衡性能、成本和制造
• 推荐锥度：0.5-0.7

高性能应用：

• 三角形或抛物线肋
• 最大化材料利用率

低成本应用：

• 矩形肋
• 简单挤压成型

紧凑空间：

• 针肋阵列
• 三维扩展表面

---

5. 针肋（Pin Fin）分析

5.1 控制方程

圆柱坐标系下：
$$\frac{1}{r}\frac{\partial }{\partial r}\left(r\frac{\partial T}{\partial r}\right)+\frac{{\partial }^{2}T}{\partial z^2}=0$$

5.2 一维近似

当$B{i}_r=\frac{hr}{k}<0.1$时，径向温度均匀：
$$\frac{d^{2}T}{d{z}^2}-\frac{4h}{kD}(T-T_{\infty })=0$$

5.3 效率计算

无限长针肋：
$${\eta }_f=\frac{\tanh (mL)}{mL}$$

绝热端：
$${\eta }_f=\frac{\tanh (m{L}_c)}{m{L}_c}$$

其中$m=\sqrt{\frac{4h}{kD}}$，$L_c=L+D/4$。

---

6. 环形肋片

6.1 控制方程

$$r^2\frac{d^{2}T}{d{r}^2}+r\frac{dT}{dr}-m^2{r}^2(T-T_{\infty })=0$$

其中$m=\sqrt{\frac{2h}{kt}}$。

6.2 解析解

修正Bessel方程的解：
$$\theta =C_1{I}_0(mr)+C_2{K}_0(mr)$$

6.3 效率公式

$${\eta }_f=\frac{2r_i}{m(r_o^2-r_i^2)}\cdot \frac{I_1(m{r}_o)K_1(m{r}_i)-K_1(m{r}_o)I_1(m{r}_i)}{I_0(m{r}_i)K_1(m{r}_o)+K_0(m{r}_i)I_1(m{r}_o)}$$

---

7. 工程应用

7.1 管壳式换热器

外翅片管：

• 增加管外换热面积
• 提高壳程传热系数
• 常用环形肋片

设计考虑：

• 肋片高度：10-25 mm
• 肋片厚度：0.3-1.0 mm
• 肋片密度：100-500 fins/m

7.2 电子冷却

散热器设计：

• 基板厚度：3-10 mm
• 肋片高度：20-60 mm
• 肋片间距：1-5 mm

热管散热器：

• 利用相变传热
• 等温性好
• 可远程传热

7.3 制冷系统

蒸发器/冷凝器：

• 微通道+肋片
• 紧凑高效
• 制冷剂侧强化

---

8. 本章小结

变截面肋片通过优化材料分布提高了散热效率，是高效换热器设计的重要技术手段。

核心理论

1. 变截面分析：

   • 梯形肋：工程实用
   • 三角形肋：接近最优
   • 抛物线肋：理论最优

2. 优化准则：

   • Schmidt准则
   • 材料利用率最大化
   • 性能-成本权衡

3. 特殊肋片：

   • 针肋：三维扩展
   • 环形肋：管外强化
   • 微肋：紧凑设计

工程应用

1. 换热器设计：管壳式、板式、微通道
2. 电子散热：CPU、GPU、功率器件
3. 制冷空调：蒸发器、冷凝器
4. 汽车工业：散热器、中冷器

发展趋势

1. 微纳尺度：微肋、纳米结构
2. 拓扑优化：计算优化肋片形状
3. 增材制造：复杂形状快速成型
4. 智能材料：形状记忆合金肋片

变截面肋片技术不断发展，在提高能源利用效率方面发挥着重要作用。
